Kawasaki - 4 Stroke Engine Replacement Parts For Model FA130D (CS20)

We Sell Only Genuine Kawasaki Parts

Popular Parts for FA130D

Search Within Model

Questions & Answers for Kawasaki FA130D
Browse all Parts Search by Area
Page Diagram and Parts List for CS20 Kawasaki Engine
Page
Page A Diagram and Parts List for CS20 Kawasaki Engine
Page A
Page B Diagram and Parts List for CS20 Kawasaki Engine
Page B
Page C Diagram and Parts List for CS20 Kawasaki Engine
Page C
Page D Diagram and Parts List for CS20 Kawasaki Engine
Page D
Page E Diagram and Parts List for CS20 Kawasaki Engine
Page E
Page F Diagram and Parts List for CS20 Kawasaki Engine
Page F
Page G Diagram and Parts List for CS20 Kawasaki Engine
Page G

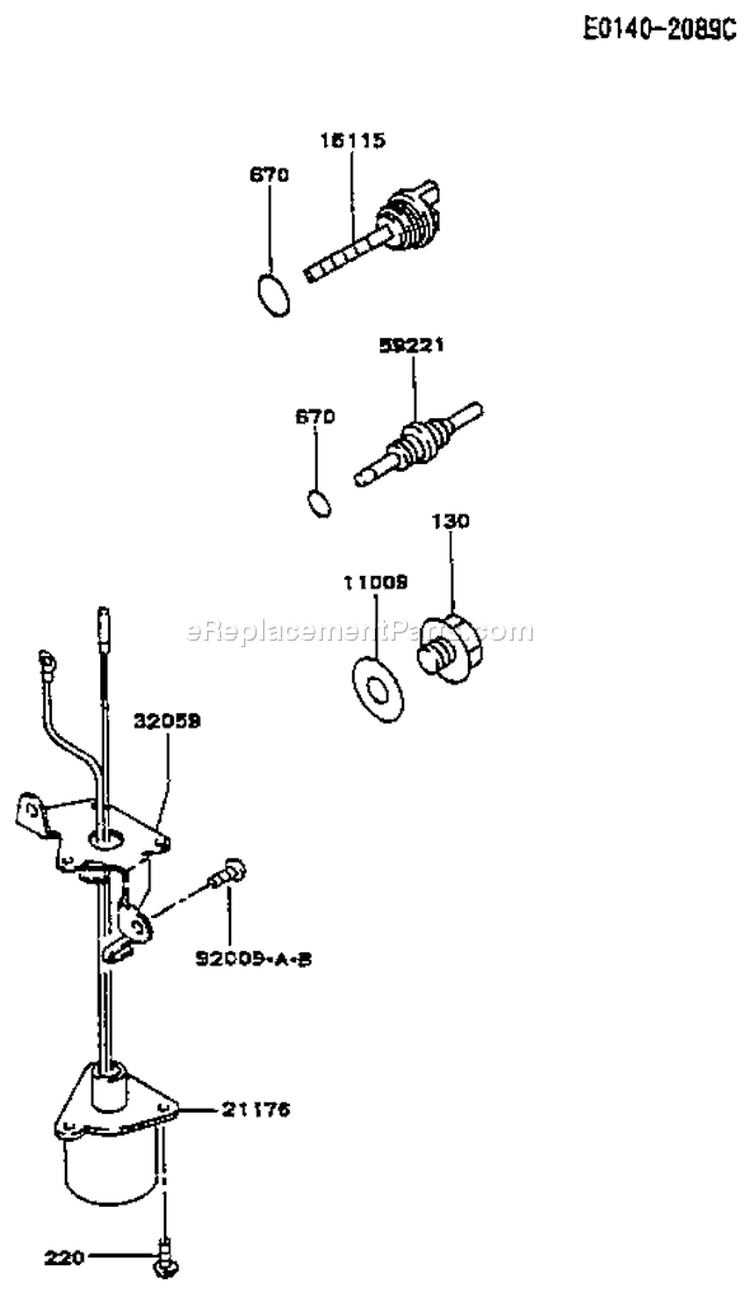

Page H Diagram and Parts List for CS20 Kawasaki Engine
Page H

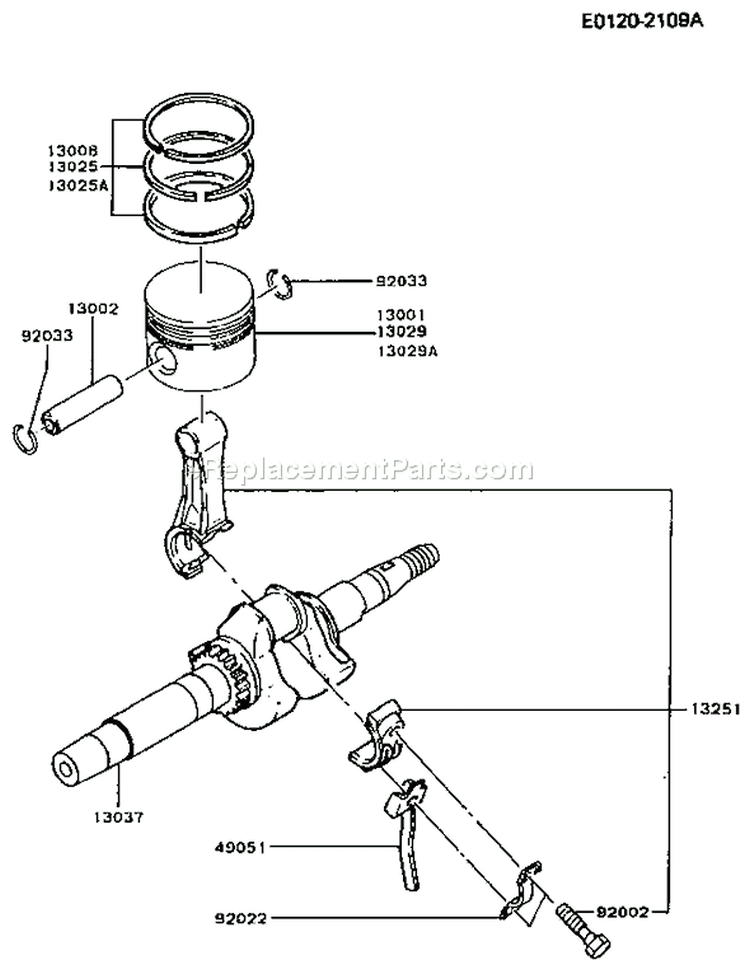

Page I Diagram and Parts List for CS20 Kawasaki Engine
Page I

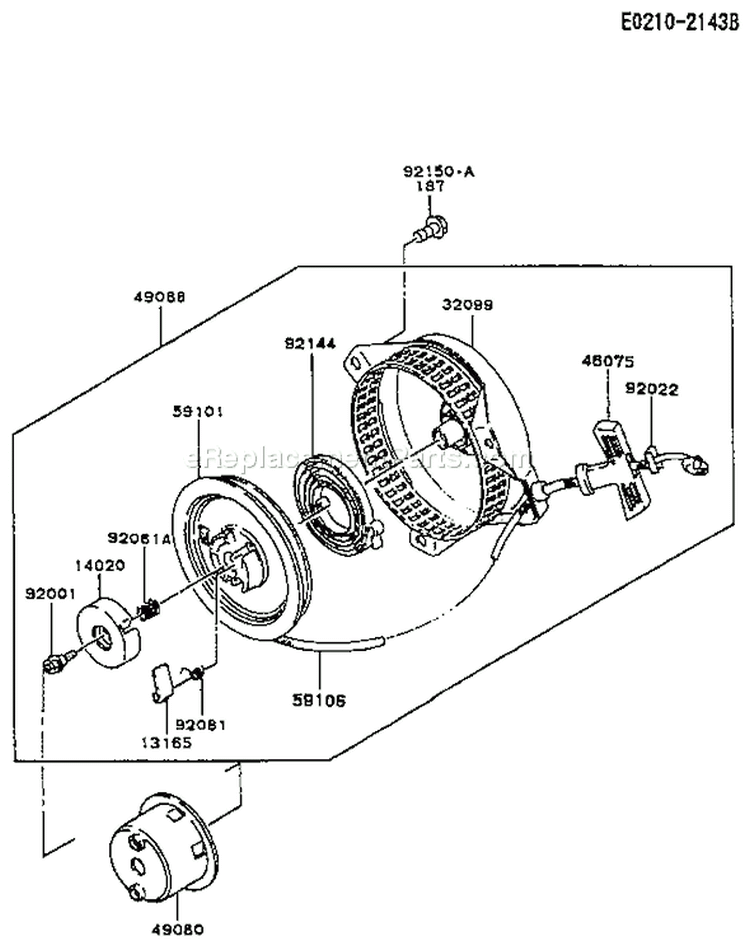

Page J Diagram and Parts List for CS20 Kawasaki Engine
Page J
Page K Diagram and Parts List for CS20 Kawasaki Engine
Page K
Previous Showing All Parts Next
Page
Page Diagram and Parts List for CS20 Kawasaki Engine
Page A
Page A Diagram and Parts List for CS20 Kawasaki Engine
  • A-171
    Bolt-Stud – Part Number: 171G0616
    Bolt-Stud
    Part Number: 171G0616
      Special Order
    $5.95
  • A-220
    Screw-pan – Part Number: 220AA0510
    Screw-pan
    Part Number: 220AA0510
      Special Order
    $5.95
  • A-410B
    W-Plain-S-5mm – Part Number: 410AA0500
    W-Plain-S-5mm
    Part Number: 410AA0500
      Special Order
    $5.95
  • A-702
    Tube-Rubber – Part Number: 702A071000
    Tube-Rubber
    Part Number: 702A071000
      Special Order
    $19.70
  • A-11009
    Gasket – Part Number: 11009-2430
    Gasket
    Part Number: 11009-2430
      Special Order
    $5.95
  • A-11011
    Case-Air Filter – Part Number: 11011-2153-YK
    Case-Air Filter
    Part Number: 11011-2153-YK
      No Longer Available
  • A-11013
    Element-Air Filter – Part Number: 11013-2094
    Element-Air Filter
    Part Number: 11013-2094
      No Longer Available
  • A-11060
    Gasket-Muffler – Part Number: 11060-2043
    Gasket-Muffler
    Part Number: 11060-2043
      No Longer Available
  • A-13183
    Plate-Air Filter – Part Number: 13183-2074
    Plate-Air Filter
    Part Number: 13183-2074
      No Longer Available
  • A-13183A
    Plate – Part Number: 13183-2375
    Plate
    Part Number: 13183-2375
      No Longer Available
  • A-32033
    Pipe – Part Number: 32033-2001
    Pipe
    Part Number: 32033-2001
      In Stock
    $5.95
Page B
Page B Diagram and Parts List for CS20 Kawasaki Engine
  • B-171
    Bolt-Stud – Part Number: 171G0622
    Bolt-Stud
    Part Number: 171G0622
      Special Order
    $5.95
  • B-214
    Screw-pan – Part Number: 220AA0412
    Screw-pan
    Part Number: 220AA0412
      No Longer Available
  • B-411
    Washer-plain 6.5 X 13 X 1 – Part Number: 411AA0600
    Washer-plain 6.5 X 13 X 1
    Part Number: 411AA0600
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-11009B
    Gasket – Part Number: 11009-2022
    Gasket
    Part Number: 11009-2022
      Special Order
    $5.95
  • B-11009C
    Gasket – Part Number: 11009-2024
    Gasket
    Part Number: 11009-2024
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.10
  • B-11060A
    Gasket-air Filter – Part Number: 11060-2033
    Gasket-air Filter
    Part Number: 11060-2033
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-11060B
    Gasket-Insulator – Part Number: 11060-2107
    Gasket-Insulator
    Part Number: 11060-2107
      Special Order
    $5.95
  • B-15003
    Carburetor-Assy. – Part Number: 15003-2248
    Carburetor-Assy.
    Part Number: 15003-2248
      No Longer Available
  • B-16014
    Screw-Pilot – Part Number: 16014-2004
    Screw-Pilot
    Part Number: 16014-2004
      No Longer Available
  • B-16020
    Chamber-Float – Part Number: 16020-2002
    Chamber-Float
    Part Number: 16020-2002
      Special Order
    $51.62
  • B-16025
    Valve-Throttle-#110 – Part Number: 16025-2001
    Valve-Throttle-#110
    Part Number: 16025-2001
      No Longer Available
  • B-16030
    Valve-Float – Part Number: 16030-2051
    Valve-Float
    Part Number: 16030-2051
      No Longer Available
  • B-16031
    Float – Part Number: 16031-2001
    Float
    Part Number: 16031-2001
      No Longer Available
  • B-16041
    Shaft-Carburetor-Choke – Part Number: 16041-2138
    Shaft-Carburetor-Choke
    Part Number: 16041-2138
      Special Order
    $34.93
  • B-16041A
    Shaft-Carburetor – Part Number: 16041-2075
    Shaft-Carburetor
    Part Number: 16041-2075
      No Longer Available
  • B-16073
    Insulator – Part Number: 16073-2056
    Insulator
    Part Number: 16073-2056
      No Longer Available
  • B-16126
    Valve – Part Number: 16126-2001
    Valve
    Part Number: 16126-2001
      Special Order
    $8.36
  • B-49078
    Nut-hex, 6mm – Part Number: 311AA0600
    Nut-hex, 6mm
    Part Number: 311AA0600
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • B-49121
    Nozzle-Main-#C – Part Number: 49121-2079
    Nozzle-Main-#C
    Part Number: 49121-2079
      Special Order
    $33.39
  • B-49122
    Pipe-Bleeder – Part Number: 49122-2067
    Pipe-Bleeder
    Part Number: 49122-2067
      No Longer Available
  • B-92002
    Bolt – Part Number: 92002-2009
    Bolt
    Part Number: 92002-2009
      In Stock
    $12.10
  • B-92009
    Screw – Part Number: 92009-2024
    Screw
    Part Number: 92009-2024
      In Stock
    $5.95
  • B-92009A
    Screw – Part Number: 92009-2081
    Screw
    Part Number: 92009-2081
      Special Order
    $5.95
  • B-92009B
    Screw – Part Number: 92009-2025
    Screw
    Part Number: 92009-2025
      Special Order
    $5.95
  • B-92022
    Gasket – Part Number: 11009-2025
    Gasket
    Part Number: 11009-2025
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-92027
    Collar – Part Number: 92027-2007
    Collar
    Part Number: 92027-2007
      No Longer Available
  • B-92043
    Pin – Part Number: 92043-2004
    Pin
    Part Number: 92043-2004
      Special Order
    $5.95
  • B-92063
    Jet-Main-#72.5 – Part Number: 92063-2062
    Jet-Main-#72.5
    Part Number: 92063-2062
      Special Order
    $18.38
  • B-92064
    Jet-Pilot-#37.5 – Part Number: 92064-2010
    Jet-Pilot-#37.5
    Part Number: 92064-2010
      No Longer Available
  • B-92081
    Spring – Part Number: 92081-2008
    Spring
    Part Number: 92081-2008
      No Longer Available
  • B-92081B
    Spring – Part Number: 92081-2045
    Spring
    Part Number: 92081-2045
      No Longer Available
  • B-92140
    Ball – Part Number: 92140-2001
    Ball
    Part Number: 92140-2001
      No Longer Available
Page C
Page C Diagram and Parts List for CS20 Kawasaki Engine
  • C-224
    Screw-Pan-Wp-Cros – Part Number: 224AB0625
    Screw-Pan-Wp-Cros
    Part Number: 224AB0625
      Special Order
    $6.88
  • C-13168
    Lever – Part Number: 13168-2124
    Lever
    Part Number: 13168-2124
      Special Order
    $5.95
  • C-39003A
    Arm-Pivot – Part Number: 39003-2068
    Arm-Pivot
    Part Number: 39003-2068
      Special Order
    $7.86
  • C-39129
    Spring-Governor – Part Number: 39129-2036
    Spring-Governor
    Part Number: 39129-2036
      No Longer Available
  • C-42036
    Sleeve – Part Number: 42036-2051
    Sleeve
    Part Number: 42036-2051
      No Longer Available
  • C-49046
    Rod-Governor – Part Number: 49046-2067
    Rod-Governor
    Part Number: 49046-2067
      No Longer Available
  • C-49103
    Arm-Governor – Part Number: 49103-2061
    Arm-Governor
    Part Number: 49103-2061
      Special Order
    $8.38
  • C-49110
    Governor-Assy – Part Number: 49110-2051
    Governor-Assy
    Part Number: 49110-2051
      No Longer Available
  • C-92002
    Bolt,6X28 – Part Number: 92002-2269
    Bolt,6X28
    Part Number: 92002-2269
      Special Order
    $5.95
  • C-92015
    Nut – Part Number: 92015-1367
    Nut
    Part Number: 92015-1367
      In Stock
    $6.80
  • C-92022
    Washer,6.2x20x0.5 – Part Number: 92200-2036
    Washer,6.2x20x0.5
    Part Number: 92200-2036
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • C-92081
    Spring – Part Number: 92081-2141
    Spring
    Part Number: 92081-2141
      No Longer Available
  • C-92144
    Spring – Part Number: 92144-2004
    Spring
    Part Number: 92144-2004
      Special Order
    $5.95
  • C-92200
    Washer,6.5X11.5X2.0 – Part Number: 92200-2029
    Washer,6.5X11.5X2.0
    Part Number: 92200-2029
      Special Order
    $5.95

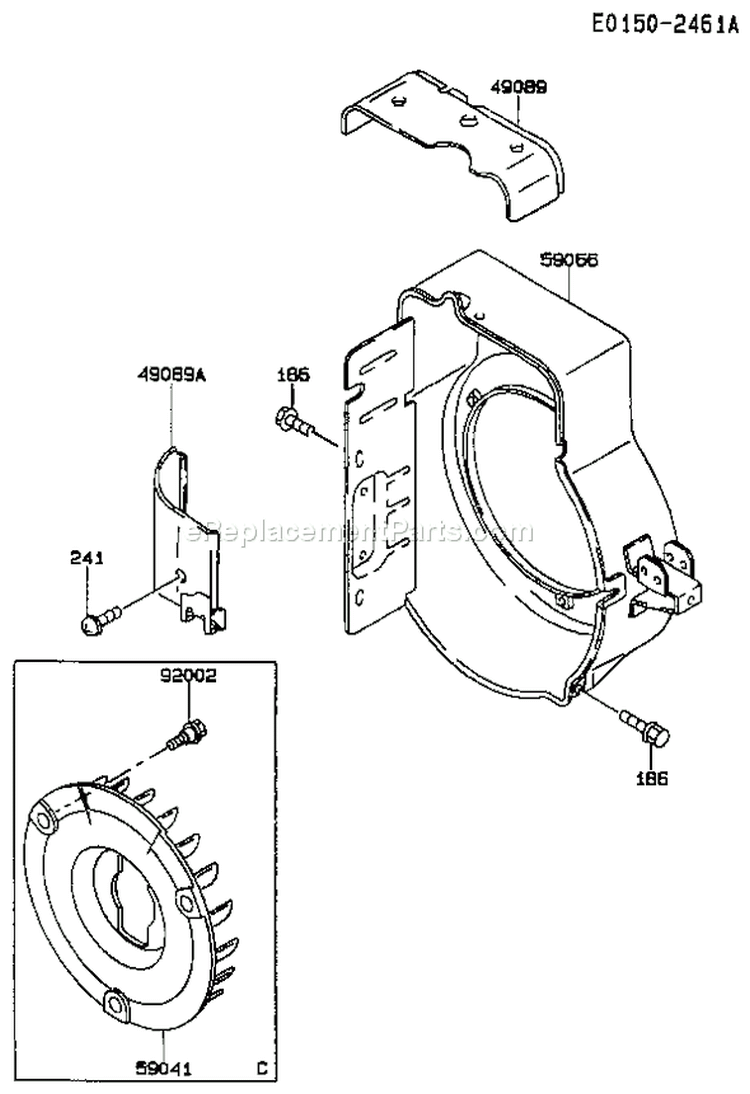

Page D
Page D Diagram and Parts List for CS20 Kawasaki Engine
  • D-49089
    Shroud-Engine – Part Number: 49089-2051-9H
    Shroud-Engine
    Part Number: 49089-2051-9H
      Special Order
    $8.38
  • D-49089A
    Shroud-Engine – Part Number: 49089-2288
    Shroud-Engine
    Part Number: 49089-2288
      Special Order
    $6.68
  • D-59041
    Fan – Part Number: 59041-2077
    Fan
    Part Number: 59041-2077
      Special Order
    $18.30
  • D-59066
    Housing-Fan – Part Number: 59066-2536-9H
    Housing-Fan
    Part Number: 59066-2536-9H
      Special Order
    $73.47

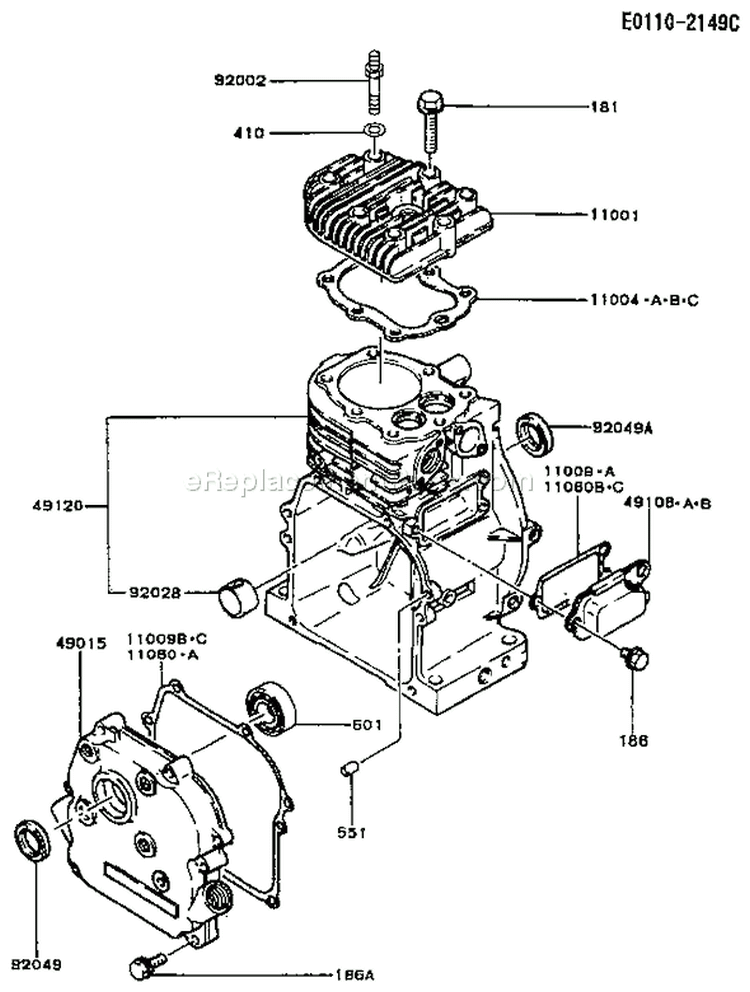

Page E
Page E Diagram and Parts List for CS20 Kawasaki Engine
  • E-181
    Bolt-Upset-Wp – Part Number: 181G0850
    Bolt-Upset-Wp
    Part Number: 181G0850
      Special Order
    $5.95
  • E-186
    Bolt-Upset-Wp – Part Number: 186AA0612
    Bolt-Upset-Wp
    Part Number: 186AA0612
      No Longer Available
  • E-186A
    Bolt-Upset-Wp – Part Number: 186AA0630
    Bolt-Upset-Wp
    Part Number: 186AA0630
      Special Order
    $5.95
  • E-410
    W-plain-s-8mm – Part Number: 410AA0800
    W-plain-s-8mm
    Part Number: 410AA0800
      Special Order
    $5.95
  • E-551
    Pin-Dowel,6X12 – Part Number: 551A0612
    Pin-Dowel,6X12
    Part Number: 551A0612
      Special Order
    $5.95
  • E-601
    Bearing-Ball – Part Number: 601A6204
    Bearing-Ball
    Part Number: 601A6204
      Special Order
    $21.48
  • E-11001
    Head-Cylinder – Part Number: 11001-2051
    Head-Cylinder
    Part Number: 11001-2051
      Special Order
    $53.51
  • E-11004
    Gasket-Head – Part Number: 11004-2090
    Gasket-Head
    Part Number: 11004-2090
      No Longer Available
  • E-11060
    Gasket-Crankcase Cover – Part Number: 11060-2041
    Gasket-Crankcase Cover
    Part Number: 11060-2041
      No Longer Available
  • E-11060B
    Gasket – Part Number: 11060-2042
    Gasket
    Part Number: 11060-2042
      No Longer Available
  • E-49015
    Cover-Crankcase – Part Number: 49015-6163
    Cover-Crankcase
    Part Number: 49015-6163
      Special Order
    $117.42
  • E-49108A
    Cover-Valve Chamber – Part Number: 49108-2085
    Cover-Valve Chamber
    Part Number: 49108-2085
      Special Order
    $18.10
  • E-49120
    Crankcase-Comp – Part Number: 49120-6116
    Crankcase-Comp
    Part Number: 49120-6116
      Special Order
    $300.75
  • E-92002
    Bolt – Part Number: 92002-2084
    Bolt
    Part Number: 92002-2084
      Special Order
    $5.95
  • E-92028
    Bushing – Part Number: 92028-2015
    Bushing
    Part Number: 92028-2015
      No Longer Available
  • E-92049
    Seal-Oil – Part Number: 92049-2098
    Seal-Oil
    Part Number: 92049-2098
      No Longer Available
  • E-92049A
    Seal-Oil – Part Number: 92049-2225
    Seal-Oil
    Part Number: 92049-2225
      Special Order
    $14.38

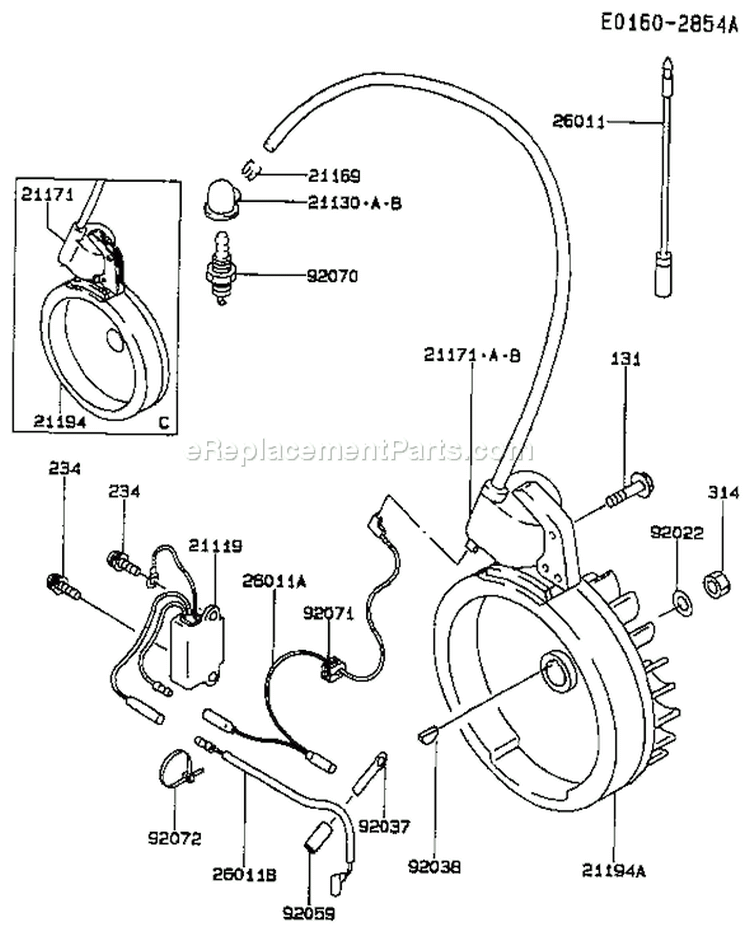

Page F
Page F Diagram and Parts List for CS20 Kawasaki Engine
  • F-131
    Bolt-Flanged – Part Number: 131B0520
    Bolt-Flanged
    Part Number: 131B0520
      Special Order
    $5.95
  • F-314
    Nut-Hex-Fine,14Mm – Part Number: 314G1400
    Nut-Hex-Fine,14Mm
    Part Number: 314G1400
      Special Order
    $5.95
  • F-21119
    Igniter – Part Number: 21119-2103
    Igniter
    Part Number: 21119-2103
      No Longer Available
  • F-21130
    Cap-Spark Plug – Part Number: 21130-2066
    Cap-Spark Plug
    Part Number: 21130-2066
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • F-21169
    Terminal – Part Number: 21169-2057
    Terminal
    Part Number: 21169-2057
      No Longer Available
  • F-21171B
    Coil-Assy-Ignition – Part Number: 21171-2168
    Coil-Assy-Ignition
    Part Number: 21171-2168
      No Longer Available
  • F-21194
    Flywheel-Comp – Part Number: 21194-2277
    Flywheel-Comp
    Part Number: 21194-2277
      Special Order
    $154.79
  • F-26011
    Wire-Lead – Part Number: 26011-2075
    Wire-Lead
    Part Number: 26011-2075
      Special Order
    $5.95
  • F-26011A
    Wire-Lead – Part Number: 26011-2081
    Wire-Lead
    Part Number: 26011-2081
      Special Order
    $6.40
  • F-26011B
    Wire-Lead – Part Number: 26011-2251
    Wire-Lead
    Part Number: 26011-2251
      Special Order
    $6.68
  • F-92022
    Washer – Part Number: 92022-2102
    Washer
    Part Number: 92022-2102
      Special Order
    $18.38
  • F-92037
    Clamp – Part Number: 92037-2165
    Clamp
    Part Number: 92037-2165
      Special Order
    $5.95
  • F-92038
    Key – Part Number: 92038-2077
    Key
    Part Number: 92038-2077
      In Stock
    $5.95
  • F-92059
    Tube-5X6X35 – Part Number: 92059-2156
    Tube-5X6X35
    Part Number: 92059-2156
      Special Order
    $5.95
  • F-92070
    Plug, Spark (ngk Bmr6a) – Part Number: BMR6A
    Plug, Spark (ngk Bmr6a)
    Part Number: BMR6A
      In Stock
    $8.06
  • F-92071
    Grommet – Part Number: 92071-2113
    Grommet
    Part Number: 92071-2113
      Special Order
    $5.95
Page G
Page G Diagram and Parts List for CS20 Kawasaki Engine
  • G-410
    W-plain-s-10mm – Part Number: 410AA1000
    W-plain-s-10mm
    Part Number: 410AA1000
      Special Order
    $5.95
  • G-705
    Tube-Braid – Part Number: 705A041000
    Tube-Braid
    Part Number: 705A041000
      Special Order
    $29.44
  • G-11009
    Gasket – Part Number: 11009-2021
    Gasket
    Part Number: 11009-2021
      No Longer Available
  • G-49019
    Filter-fuel – Part Number: 49019-2095
    Filter-fuel
    Part Number: 49019-2095
      In Stock
    $8.55
  • G-49105
    Bracket-Tap – Part Number: 49105-2080-9H
    Bracket-Tap
    Part Number: 49105-2080-9H
      Special Order
    $5.95
  • G-51023
    Tap-Assembly – Part Number: 51023-2131
    Tap-Assembly
    Part Number: 51023-2131
      No Longer Available
  • G-92015
    Nut – Part Number: 92015-2007
    Nut
    Part Number: 92015-2007
      In Stock
    $8.65
  • G-92015A
    Nut – Part Number: 92015-2317
    Nut
    Part Number: 92015-2317
      Special Order
    $5.95
  • G-92037
    Cup-Fuel Tap – Part Number: 51036-2063
    Cup-Fuel Tap
    Part Number: 51036-2063
      In Stock
    $5.95
  • G-92059
    Screw – Part Number: 92009-2004
    Screw
    Part Number: 92009-2004
      Special Order
    $5.95
Page H
Page H Diagram and Parts List for CS20 Kawasaki Engine
  • H-130
    Bolt-Flanged – Part Number: 130D1014
    Bolt-Flanged
    Part Number: 130D1014
      No Longer Available
  • H-220
    Screw-Pan-Cros – Part Number: 220AA0408
    Screw-Pan-Cros
    Part Number: 220AA0408
      Special Order
    $5.95
  • H-670
    O Ring,15mm – Part Number: 670B2015
    O Ring,15mm
    Part Number: 670B2015
      Special Order
    $5.95
  • H-11009
    Gasket – Part Number: 11009-2432
    Gasket
    Part Number: 11009-2432
      Special Order
    $5.95
  • H-16115
    Cap-Oil Filler – Part Number: 16115-2069
    Cap-Oil Filler
    Part Number: 16115-2069
      No Longer Available
  • H-21176
    Sensor – Part Number: 21176-2078
    Sensor
    Part Number: 21176-2078
      Special Order
    $58.88
  • H-32059
    Bracket-Switch – Part Number: 32059-2080
    Bracket-Switch
    Part Number: 32059-2080
      Special Order
    $6.50
  • H-59221
    Connector-Cord – Part Number: 59221-2123
    Connector-Cord
    Part Number: 59221-2123
      Special Order
    $58.10
  • H-92009A
    Screw – Part Number: 92009-2308
    Screw
    Part Number: 92009-2308
      Special Order
    $5.95
Page I
Page I Diagram and Parts List for CS20 Kawasaki Engine
  • I-13001
    Piston-Engine – Part Number: 13001-2051
    Piston-Engine
    Part Number: 13001-2051
      Special Order
    $44.80
  • I-13002
    Pin-Piston – Part Number: 13002-2081
    Pin-Piston
    Part Number: 13002-2081
      Special Order
    $9.18
  • I-13008
    Ring-Set-Piston – Part Number: 13008-6043
    Ring-Set-Piston
    Part Number: 13008-6043
      No Longer Available
  • I-13037
    Crankshaft – Part Number: 13037-2390
    Crankshaft
    Part Number: 13037-2390
      Special Order
    $154.79
  • I-13251
    Rod-Assy-Connecting – Part Number: 13251-6017
    Rod-Assy-Connecting
    Part Number: 13251-6017
      No Longer Available
  • I-49051
    Splasher – Part Number: 49051-2051
    Splasher
    Part Number: 49051-2051
      No Longer Available
  • I-92002
    Bolt – Part Number: 92002-2052
    Bolt
    Part Number: 92002-2052
      Special Order
    $5.95
  • I-92022
    Washer – Part Number: 92022-2101
    Washer
    Part Number: 92022-2101
      No Longer Available
  • I-92033
    Ring-Snap – Part Number: 92033-2051
    Ring-Snap
    Part Number: 92033-2051
      Special Order
    $5.95
Page J
Page J Diagram and Parts List for CS20 Kawasaki Engine
  • J-13165
    Pawl – Part Number: 13165-2003
    Pawl
    Part Number: 13165-2003
      Special Order
    $5.95
  • J-14020
    Retainer – Part Number: 14020-2003
    Retainer
    Part Number: 14020-2003
      No Longer Available
  • J-32099
    Case-Recoil Starter – Part Number: 32099-2162-YK
    Case-Recoil Starter
    Part Number: 32099-2162-YK
      Special Order
    $39.45
  • J-46075
    Grip-Recoil-Starter – Part Number: 46075-2096
    Grip-Recoil-Starter
    Part Number: 46075-2096
      No Longer Available
  • J-49080
    Pulley-Starting – Part Number: 49080-2141
    Pulley-Starting
    Part Number: 49080-2141
      No Longer Available
  • J-49088
    Starter-Recoil – Part Number: 49088-2395-YK
    Starter-Recoil
    Part Number: 49088-2395-YK
      No Longer Available
  • J-59101
    Reel-Recoil Starter – Part Number: 59101-2077
    Reel-Recoil Starter
    Part Number: 59101-2077
      No Longer Available
  • J-59106
    Rope-4X1350 – Part Number: 59106-2098
    Rope-4X1350
    Part Number: 59106-2098
      Special Order
    $7.72
  • J-92001
    Bolt – Part Number: 92001-2027
    Bolt
    Part Number: 92001-2027
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • J-92022
    Washer – Part Number: 92022-2248
    Washer
    Part Number: 92022-2248
      Special Order
    $5.95
  • J-92081
    Spring – Part Number: 92081-2021
    Spring
    Part Number: 92081-2021
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • J-92081A
    Spring – Part Number: 92081-2022
    Spring
    Part Number: 92081-2022
      In Stock
    $5.95
  • J-92144
    Spring,Recoil – Part Number: 92144-2055
    Spring,Recoil
    Part Number: 92144-2055
      In Stock
    $19.48
  • J-92150
    Bolt-6X8 – Part Number: 92150-2211
    Bolt-6X8
    Part Number: 92150-2211
      No Longer Available
Page K
Page K Diagram and Parts List for CS20 Kawasaki Engine
  • K-12004
    Valve-Intake – Part Number: 12004-2051
    Valve-Intake
    Part Number: 12004-2051
      No Longer Available
  • K-12005
    Valve-Exhaust – Part Number: 12005-2051
    Valve-Exhaust
    Part Number: 12005-2051
      Special Order
    $30.73
  • K-12009
    Retainer-Valve Spring – Part Number: 12009-2005
    Retainer-Valve Spring
    Part Number: 12009-2005
      No Longer Available
  • K-12032
    Tappet – Part Number: 12032-2063
    Tappet
    Part Number: 12032-2063
      Special Order
    $8.63
  • K-12044
    Camshaft-Valve – Part Number: 12044-2051
    Camshaft-Valve
    Part Number: 12044-2051
      Special Order
    $72.22

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
