Porter Cable Hammer Drill Electric Drill Replacement Parts For Model 7751 (Type 1)

Porter Cable Parts We Sell Only Genuine Porter Cable Parts

Popular Parts for 7751

Search Within Model

Questions & Answers for Porter Cable 7751
Browse all Parts Search by Area

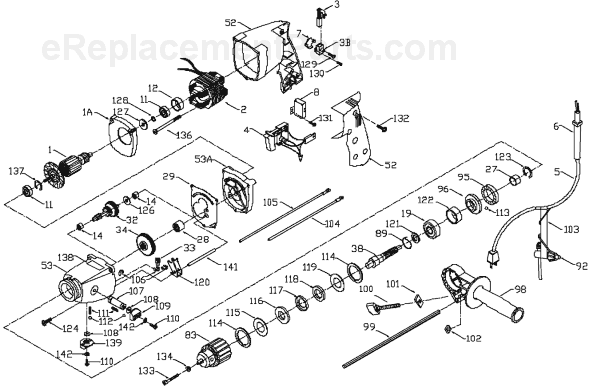

Page A Diagram and Parts List for Type 1 Porter Cable Electric Drill
Page A
Previous Showing All Parts Next
Page A

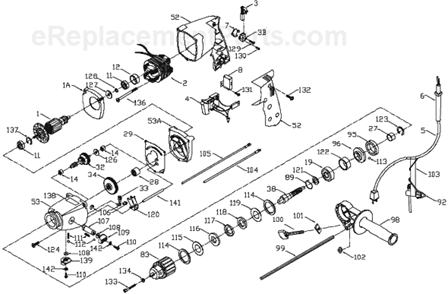

Page A Diagram and Parts List for Type 1 Porter Cable Electric Drill
  • 1
    Armature – Part Number: 872511
    Armature
    Part Number: 872511
      No Longer Available
  • 1A
    Baffle – Part Number: 698070
    Baffle
    Part Number: 698070
      No Longer Available
  • 1B
    Fan – Part Number: 699173
    Fan
    Part Number: 699173
      No Longer Available
  • 2
    Field – Part Number: 872512
    Field
    Part Number: 872512
      No Longer Available
  • 3
    Carbon Brush (Sold Individually) – Part Number: 875785
    Carbon Brush (Sold Individually)
    Part Number: 875785
      No Longer Available
  • 3B
    Brush Holder – Part Number: 698657
    Brush Holder
    Part Number: 698657
      No Longer Available
  • 4
    Switch – Part Number: 873498
    Switch
    Part Number: 873498
      No Longer Available
  • 5
    Cordset – Part Number: 695854
    Cordset
    Part Number: 695854
      No Longer Available
  • 6
    RELIEVER – Part Number: 810716
    RELIEVER
    Part Number: 810716
      No Longer Available
  • 7
    Insulator – Part Number: 698071
    Insulator
    Part Number: 698071
      No Longer Available
  • 8
    ENCLOSURE-TRIAC – Part Number: 698027
    ENCLOSURE-TRIAC
    Part Number: 698027
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 11
    BEARING – Part Number: 859293
    BEARING
    Part Number: 859293
      In Stock
    $14.92
  • 12
    BEARING MOUNT – Part Number: 694432
    BEARING MOUNT
    Part Number: 694432
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 14
    Needle Bearing – Part Number: 330004-00
    Needle Bearing
    Part Number: 330004-00
      On Order
    $6.16
  • 19
    BEARING – Part Number: 883095
    BEARING
    Part Number: 883095
      Special Order
    $10.94
  • 27
    Sleeve – Part Number: 697966
    Sleeve
    Part Number: 697966
      No Longer Available
  • 29
    Gasket – Part Number: 697976
    Gasket
    Part Number: 697976
      No Longer Available
  • 32
    Idler Gear Assembly – Part Number: 872514
    Idler Gear Assembly
    Part Number: 872514
      No Longer Available
  • 33
    Shift Pinion – Part Number: 875394
    Shift Pinion
    Part Number: 875394
      No Longer Available
  • 34
    GEAR-46 Teeth – Part Number: 876628
    GEAR-46 Teeth
    Part Number: 876628
      No Longer Available
  • 34
    Spindle and Gear Assembly. – Part Number: D876629
    Spindle and Gear Assembly.
    Part Number: D876629
      No Longer Available
  • 38
    Spindle Shaft – Part Number: 872920
    Spindle Shaft
    Part Number: 872920
      No Longer Available
  • 52
    Housing and Cover – Part Number: 876524
    Housing and Cover
    Part Number: 876524
      No Longer Available
  • 53
    Gear Housing – Part Number: 872515
    Gear Housing
    Part Number: 872515
      No Longer Available
  • 53A
    Intermediate Plate – Part Number: 872516
    Intermediate Plate
    Part Number: 872516
      No Longer Available
  • 83
    Chuck – Part Number: 697396
    Chuck
    Part Number: 697396
      No Longer Available
  • 89
    Spring – Part Number: 697971
    Spring
    Part Number: 697971
      No Longer Available
  • 92
    Chuck Key – Part Number: 875134
    Chuck Key
    Part Number: 875134
      No Longer Available
  • 95
    Stationary Ratchet – Part Number: 698083
    Stationary Ratchet
    Part Number: 698083
      No Longer Available
  • 96
    Rotating Ratchet – Part Number: 698084
    Rotating Ratchet
    Part Number: 698084
      No Longer Available
  • 98
    Aux Handle – Part Number: 698650
    Aux Handle
    Part Number: 698650
      No Longer Available
  • 99
    Depth Rod – Part Number: 698992
    Depth Rod
    Part Number: 698992
      No Longer Available
  • 100
    Clamp Knob – Part Number: 698722
    Clamp Knob
    Part Number: 698722
      No Longer Available
  • 101
    Clamp Plate – Part Number: 698652
    Clamp Plate
    Part Number: 698652
      No Longer Available
  • 102
    Nut – Part Number: 884737
    Nut
    Part Number: 884737
      No Longer Available
  • 103
    Holder-Wrench – Part Number: 905230
    Holder-Wrench
    Part Number: 905230
      No Longer Available
  • 104
    Black Lead – Part Number: 698571
    Black Lead
    Part Number: 698571
      No Longer Available
  • 105
    Red Lead – Part Number: 698570
    Red Lead
    Part Number: 698570
      No Longer Available
  • 106
    RET RING – Part Number: 697965
    RET RING
    Part Number: 697965
      No Longer Available
  • 107
    Actuator Shaft – Part Number: 875393
    Actuator Shaft
    Part Number: 875393
      No Longer Available
  • 108
    Seal – Part Number: 698074
    Seal
    Part Number: 698074
      No Longer Available
  • 109
    Knob H/D – Part Number: 881187
    Knob H/D
    Part Number: 881187
      No Longer Available
  • 110
    Screw & Washer – Part Number: 881937
    Screw & Washer
    Part Number: 881937
      No Longer Available
  • 111
    Spring – Part Number: 872721
    Spring
    Part Number: 872721
      No Longer Available
  • 112
    Ball – Part Number: 000475-00
    Ball
    Part Number: 000475-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 113
    Ball – Part Number: 844322
    Ball
    Part Number: 844322
      No Longer Available
  • 114
    Ret Ring – Part Number: 697969
    Ret Ring
    Part Number: 697969
      No Longer Available
  • 115
    Seal Retainer – Part Number: 697975
    Seal Retainer
    Part Number: 697975
      No Longer Available
  • 116
    Felt Seal – Part Number: 697974
    Felt Seal
    Part Number: 697974
      No Longer Available
  • 117
    Seal Cup – Part Number: 697973
    Seal Cup
    Part Number: 697973
      No Longer Available
  • 118
    Rubber Seal – Part Number: 697972
    Rubber Seal
    Part Number: 697972
      No Longer Available
  • 119
    Washer – Part Number: 697979
    Washer
    Part Number: 697979
      No Longer Available
  • 120
    Shifter Bracket – Part Number: 697981
    Shifter Bracket
    Part Number: 697981
      No Longer Available
  • 121
    Washer – Part Number: 697970
    Washer
    Part Number: 697970
      No Longer Available
  • 122
    Spacer – Part Number: 698687
    Spacer
    Part Number: 698687
      No Longer Available
  • 123
    Ret Ring – Part Number: 697980
    Ret Ring
    Part Number: 697980
      No Longer Available
  • 124
    Screw – Part Number: 882256
    Screw
    Part Number: 882256
      No Longer Available
  • 126
    Thrust Washer – Part Number: 698059
    Thrust Washer
    Part Number: 698059
      No Longer Available
  • 127
    WASHER – Part Number: 695893
    WASHER
    Part Number: 695893
      No Longer Available
  • 128
    SPACER – Part Number: 849328
    SPACER
    Part Number: 849328
      In Stock
    $6.16
  • 129
    SCREW – Part Number: 858008
    SCREW
    Part Number: 858008
      Special Order
    $6.16
  • 130
    SCREW – Part Number: 864136
    SCREW
    Part Number: 864136
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 131
    Screw – Part Number: 802848
    Screw
    Part Number: 802848
      No Longer Available
  • 132
    SCREW – Part Number: 879678
    SCREW
    Part Number: 879678
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 133
    Screw – Part Number: 879181
    Screw
    Part Number: 879181
      No Longer Available
  • 134
    LOCKWASHER – Part Number: 802430
    LOCKWASHER
    Part Number: 802430
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 136
    FIELD SCREW – Part Number: 695185
    FIELD SCREW
    Part Number: 695185
      Special Order
    $6.16
  • 137
    RING – Part Number: 847564
    RING
    Part Number: 847564
      On Order
    $6.16
  • 138
    Label – Part Number: 873371
    Label
    Part Number: 873371
      No Longer Available
  • 139
    Knob H/L – Part Number: 881188
    Knob H/L
    Part Number: 881188
      No Longer Available
  • 141
    Shaft-Shifter – Part Number: 698072
    Shaft-Shifter
    Part Number: 698072
      No Longer Available
  • 142
    WASHER – Part Number: 802648
    WASHER
    Part Number: 802648
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 800
    LUBRICANT 4 LBS – Part Number: 879751
    LUBRICANT 4 LBS
    Part Number: 879751
      No Longer Available
  • 861
    Carrying Case – Part Number: 891681
    Carrying Case
    Part Number: 891681
      No Longer Available
