Page A Diagram and Parts List for  Flex Electric Drill
Page A
Previous Showing All Parts Next
Page A

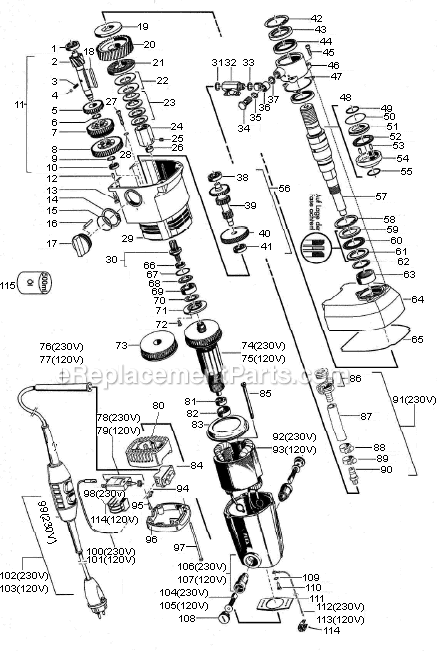

Page A Diagram and Parts List for  Flex Electric Drill
  • 1
    Bearing – Part Number: 119482
    Bearing
    Part Number: 119482
      Special Order
    $17.88
  • 2
    Jackshaft – Part Number: 256344
    Jackshaft
    Part Number: 256344
      Special Order
    $168.75
  • 3
    Spring – Part Number: 256345
    Spring
    Part Number: 256345
      Special Order
    $5.95
  • 4
    Ball – Part Number: 256648
    Ball
    Part Number: 256648
      Special Order
    $5.95
  • 5
    Gear – Part Number: 256348
    Gear
    Part Number: 256348
      Special Order
    $119.38
  • 6
    Retaining Ring – Part Number: 256115
    Retaining Ring
    Part Number: 256115
      Special Order
    $5.95
  • 7
    Gear – Part Number: 256346
    Gear
    Part Number: 256346
      Special Order
    $159.21
  • 8
    Gear – Part Number: 256347
    Gear
    Part Number: 256347
      Special Order
    $141.41
  • 9
    Retaining Ring – Part Number: 254422
    Retaining Ring
    Part Number: 254422
      Special Order
    $5.95
  • 10
    Bearing – Part Number: 258119
    Bearing
    Part Number: 258119
      Special Order
    $29.02
  • 11
    Jackshaft Assembly – Part Number: 256343
    Jackshaft Assembly
    Part Number: 256343
      Special Order
    $740.26
  • 12
    Pin – Part Number: 285153
    Pin
    Part Number: 285153
      Special Order
    $5.95
  • 13
    Screw – Part Number: 217050
    Screw
    Part Number: 217050
      Special Order
    $5.95
  • 14
    Snap Ring – Part Number: 258561
    Snap Ring
    Part Number: 258561
      Special Order
    $5.95
  • 15
    O-Ring – Part Number: 237469
    O-Ring
    Part Number: 237469
      Special Order
    $4.13
  • 16
    Pin – Part Number: 259869
    Pin
    Part Number: 259869
      Special Order
    $30.60
  • 17
    Knob – Part Number: 256906
    Knob
    Part Number: 256906
      Special Order
    $62.44
  • 18
    Key – Part Number: 256342
    Key
    Part Number: 256342
      Special Order
    $5.95
  • 19
    Friction Plate – Part Number: 259059
    Friction Plate
    Part Number: 259059
      Special Order
    $132.99
  • 20
    Gear – Part Number: 256356
    Gear
    Part Number: 256356
      Special Order
    $123.93
  • 21
    Friction Plate – Part Number: 259059
    Friction Plate
    Part Number: 259059
      Special Order
    $132.99
  • 22
    Spring Washer – Part Number: 256439
    Spring Washer
    Part Number: 256439
      Special Order
    $10.16
  • 23
    Clutch Pack – Part Number: 256437
    Clutch Pack
    Part Number: 256437
      Special Order
    $33.69
  • 24
    Clutch Adjuster – Part Number: 256438
    Clutch Adjuster
    Part Number: 256438
      Special Order
    $84.77
  • 25
    Screw – Part Number: 222275
    Screw
    Part Number: 222275
      Special Order
    $5.95
  • 26
    Bearing – Part Number: 251152
    Bearing
    Part Number: 251152
      Special Order
    $17.60
  • 27
    Key – Part Number: 256342
    Key
    Part Number: 256342
      Special Order
    $5.95
  • 28
    Washer – Part Number: 107727
    Washer
    Part Number: 107727
      Special Order
    $5.95
  • 29
    Flange – Part Number: 261319
    Flange
    Part Number: 261319
      Special Order
    $303.77
  • 30
    Pinion – Part Number: 256337
    Pinion
    Part Number: 256337
      Special Order
    $134.50
  • 31
    Sealing Ring – Part Number: 251648
    Sealing Ring
    Part Number: 251648
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 32
    Valve – Part Number: 256573
    Valve
    Part Number: 256573
      Special Order
    $30.91
  • 33
    Sealing Ring – Part Number: 251648
    Sealing Ring
    Part Number: 251648
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 34
    Connector – Part Number: 256987
    Connector
    Part Number: 256987
      Special Order
    $6.92
  • 35
    Sealing Ring – Part Number: 251648
    Sealing Ring
    Part Number: 251648
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 36
    Swivel – Part Number: 256985
    Swivel
    Part Number: 256985
      Special Order
    $19.50
  • 37
    Sealing Ring – Part Number: 251648
    Sealing Ring
    Part Number: 251648
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 38
    Bearing – Part Number: 119482
    Bearing
    Part Number: 119482
      Special Order
    $17.88
  • 39
    Gear Shaft – Part Number: 256340
    Gear Shaft
    Part Number: 256340
      Special Order
    $170.66
  • 40
    Gear – Part Number: 256341
    Gear
    Part Number: 256341
      Special Order
    $91.30
  • 41
    Bearing – Part Number: 106089
    Bearing
    Part Number: 106089
      Special Order
    $13.13
  • 42
    Retaining Ring – Part Number: 256855
    Retaining Ring
    Part Number: 256855
      Special Order
    $5.95
  • 43
    Ring – Part Number: 256897
    Ring
    Part Number: 256897
      Special Order
    $24.08
  • 44
    Ring – Part Number: 256856
    Ring
    Part Number: 256856
      Special Order
    $18.98
  • 45
    Screw – Part Number: 214302
    Screw
    Part Number: 214302
      Special Order
    $5.95
  • 46
    Water Inlet – Part Number: 256353
    Water Inlet
    Part Number: 256353
      Special Order
    $107.65
  • 47
    Gasket – Part Number: 256723
    Gasket
    Part Number: 256723
      Special Order
    $7.76
  • 48
    Ring – Part Number: 256897
    Ring
    Part Number: 256897
      Special Order
    $24.08
  • 49
    O-Ring – Part Number: 257114
    O-Ring
    Part Number: 257114
      Special Order
    $4.13
  • 50
    Seal Ring – Part Number: 256118
    Seal Ring
    Part Number: 256118
      Special Order
    $4.13
  • 51
    Seal – Part Number: 256009
    Seal
    Part Number: 256009
      Special Order
    $86.89
  • 52
    Seal – Part Number: 256019
    Seal
    Part Number: 256019
      Special Order
    $59.94
  • 53
    Pin – Part Number: 257357
    Pin
    Part Number: 257357
      Special Order
    $5.95
  • 54
    Housing – Part Number: 257359
    Housing
    Part Number: 257359
      Special Order
    $118.02
  • 55
    O-Ring – Part Number: 257114
    O-Ring
    Part Number: 257114
      Special Order
    $4.13
  • 56
    Gear Train Assembly – Part Number: 258191
    Gear Train Assembly
    Part Number: 258191
      Special Order
    $331.37
  • 57
    Spindle Assembly – Part Number: 256355
    Spindle Assembly
    Part Number: 256355
      Special Order
    $413.30
  • 58
    Snap Ring – Part Number: 170364
    Snap Ring
    Part Number: 170364
      Special Order
    $5.95
  • 59
    Seal – Part Number: 256435
    Seal
    Part Number: 256435
      Special Order
    $41.20
  • 60
    Ring – Part Number: 258174
    Ring
    Part Number: 258174
      Special Order
    $25.06
  • 61
    Seal – Part Number: 256435
    Seal
    Part Number: 256435
      Special Order
    $41.20
  • 62
    V-Ring – Part Number: 256433
    V-Ring
    Part Number: 256433
      Special Order
    $6.10
  • 63
    Bearing – Part Number: 256434
    Bearing
    Part Number: 256434
      Special Order
    $54.53
  • 64
    Cover – Part Number: 261327
    Cover
    Part Number: 261327
      Special Order
    $307.16
  • 65
    O-Ring – Part Number: 264318
    O-Ring
    Part Number: 264318
      Special Order
    $5.95
  • 66
    Ring – Part Number: 254050
    Ring
    Part Number: 254050
      Special Order
    $5.95
  • 67
    Dichtung BSW 2121 A – Part Number: 254577
    Dichtung BSW 2121 A
    Part Number: 254577
      Special Order
    $5.95
  • 68
    Gasket – Part Number: 254198
    Gasket
    Part Number: 254198
      Special Order
    $64.11
  • 69
    Bearing – Part Number: 259147
    Bearing
    Part Number: 259147
      No Longer Available
  • 70
    Seal Ring – Part Number: 117641
    Seal Ring
    Part Number: 117641
      Special Order
    $5.95
  • 71
    Seal Ring – Part Number: 117633
    Seal Ring
    Part Number: 117633
      Special Order
    $6.58
  • 72
    Screw – Part Number: 117676
    Screw
    Part Number: 117676
      Special Order
    $5.95
  • 73
    Fan – Part Number: 191949
    Fan
    Part Number: 191949
      Special Order
    $13.46
  • 74
    Armature 230V – Part Number: 256556
    Armature 230V
    Part Number: 256556
      Special Order
    $302.52
  • 75
    Armature 120V – Part Number: 258876
    Armature 120V
    Part Number: 258876
      Special Order
    $247.33
  • 76
    Strain Relief – Part Number: 103519
    Strain Relief
    Part Number: 103519
      No Longer Available
  • 77
    Strain Relief – Part Number: 257346
    Strain Relief
    Part Number: 257346
      Special Order
    $5.95
  • 78
    Switch 230V – Part Number: 258175
    Switch 230V
    Part Number: 258175
      Special Order
    $80.90
  • 79
    Switch – Part Number: 258908
    Switch
    Part Number: 258908
      No Longer Available
  • 80
    End Cap – Part Number: 257266
    End Cap
    Part Number: 257266
      Special Order
    $18.00
  • 81
    Bearing – Part Number: 259148
    Bearing
    Part Number: 259148
      Special Order
    $11.20
  • 82
    Bearing Cup – Part Number: 200298
    Bearing Cup
    Part Number: 200298
      Special Order
    $5.95
  • 83
    Baffle – Part Number: 256163
    Baffle
    Part Number: 256163
      Special Order
    $5.95
  • 84
    Delay Switch – Part Number: 172995
    Delay Switch
    Part Number: 172995
      Special Order
    $95.95
  • 85
    Screw – Part Number: 176214
    Screw
    Part Number: 176214
      Special Order
    $5.95
  • 86
    Quick Disconnect / Seal – Part Number: 256993
    Quick Disconnect / Seal
    Part Number: 256993
      Special Order
    $23.82
  • 87
    Hose – Part Number: 256991
    Hose
    Part Number: 256991
      Special Order
    $13.06
  • 88
    Clamp – Part Number: 256992
    Clamp
    Part Number: 256992
      Special Order
    $5.95
  • 89
    Clamp – Part Number: 256992
    Clamp
    Part Number: 256992
      Special Order
    $5.95
  • 90
    Connector – Part Number: 256989
    Connector
    Part Number: 256989
      Special Order
    $62.71
  • 91
    Hose Connector Assembly – Part Number: 257080
    Hose Connector Assembly
    Part Number: 257080
      Special Order
    $110.34
  • 92
    Field 230V – Part Number: 258185
    Field 230V
    Part Number: 258185
      Special Order
    $265.90
  • 93
    Field 120V – Part Number: 258877
    Field 120V
    Part Number: 258877
      Special Order
    $233.49
  • 94
    Cord Clamp – Part Number: 257380
    Cord Clamp
    Part Number: 257380
      Special Order
    $5.95
  • 95
    Screw – Part Number: 206245
    Screw
    Part Number: 206245
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 96
    Spacer Plate – Part Number: 242497
    Spacer Plate
    Part Number: 242497
      Special Order
    $14.50
  • 97
    Screw – Part Number: 251196
    Screw
    Part Number: 251196
      Special Order
    $5.95
  • 98
    Electronic Module – Part Number: 258918
    Electronic Module
    Part Number: 258918
      No Longer Available
  • 99
    Overload Switch – Part Number: 258919
    Overload Switch
    Part Number: 258919
      Special Order
    $117.80
  • 100
    Lead – Part Number: 257240
    Lead
    Part Number: 257240
      Special Order
    $5.95
  • 101
    Lead Wire – Part Number: 265551
    Lead Wire
    Part Number: 265551
      Special Order
    $5.95
  • 102
    Cable – Part Number: 258562
    Cable
    Part Number: 258562
      Special Order
    $379.04
  • 103
    Cord 3/12 SJ – Part Number: 279293
    Cord 3/12 SJ
    Part Number: 279293
      Special Order
    $92.52
  • 104
    Brush 230V – Part Number: 264563
    Brush 230V
    Part Number: 264563
      Special Order
    $10.16
  • 105
    Brush – Part Number: 332534
    Brush
    Part Number: 332534
      No Longer Available
  • 106
    Motor HSG W/Brush Holders – Part Number: 257554
    Motor HSG W/Brush Holders
    Part Number: 257554
      Special Order
    $249.41
  • 107
    Motor Housing – Part Number: 260189
    Motor Housing
    Part Number: 260189
      Special Order
    $254.73
  • 108
    Brush Cap – Part Number: 334995
    Brush Cap
    Part Number: 334995
      In Stock
    $5.95
  • 110
    Screw – Part Number: 107204
    Screw
    Part Number: 107204
      No Longer Available
  • 111
    Plate – Part Number: 203955
    Plate
    Part Number: 203955
      Special Order
    $5.95
  • 112
    Lead Wire – Part Number: 258836
    Lead Wire
    Part Number: 258836
      Special Order
    $5.95
  • 113
    Lead Wire – Part Number: 260224
    Lead Wire
    Part Number: 260224
      Special Order
    $5.95
  • 114
    Clip – Part Number: 258579
    Clip
    Part Number: 258579
      Special Order
    $5.95
  • 115
    Gear Oil – Part Number: 257430
    Gear Oil
    Part Number: 257430
      Special Order
    $60.18

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
