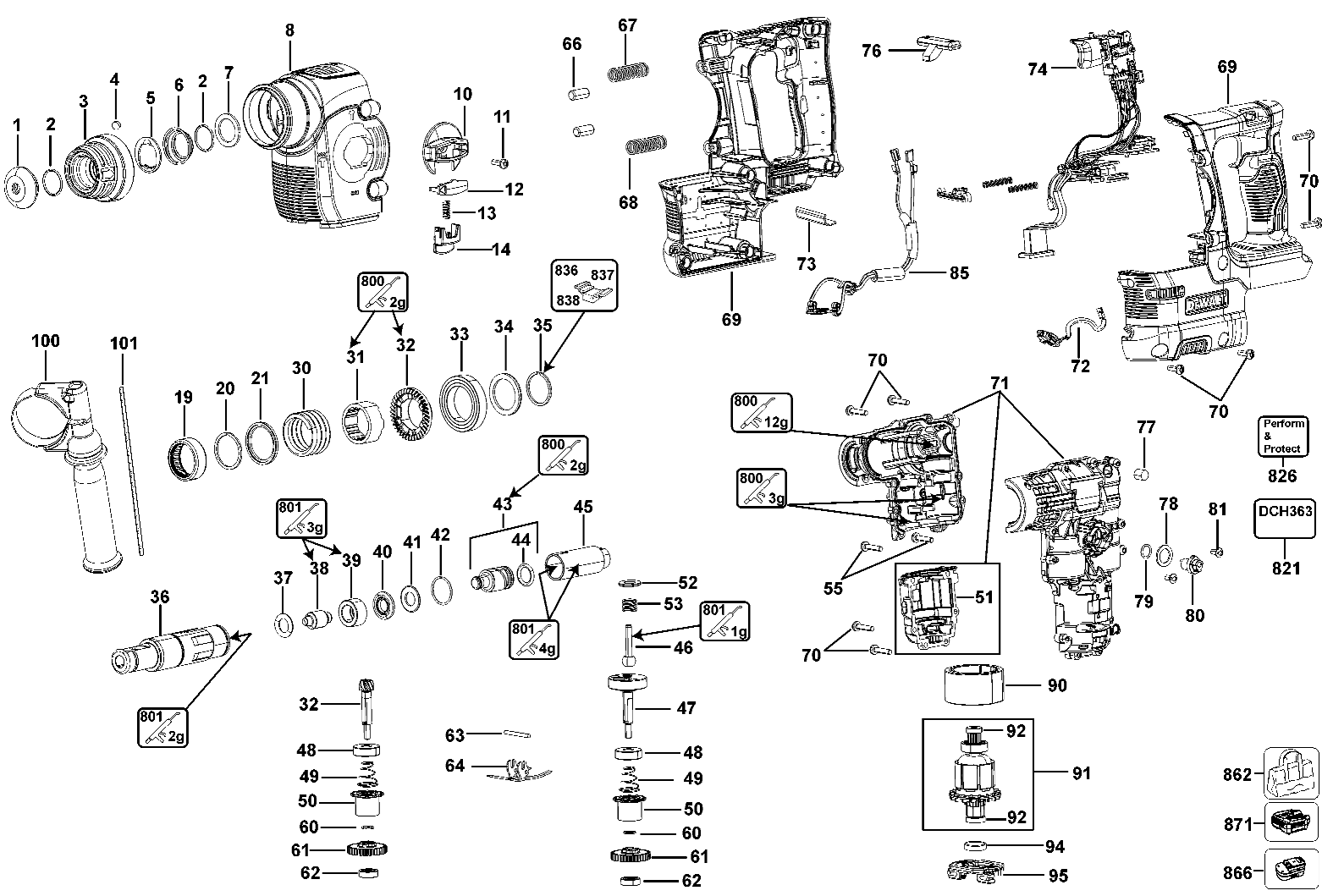

Default Diagram and Parts List for Type 1 DeWALT Electric Drill
Default
Previous Showing All Parts Next
Default
Default Diagram and Parts List for Type 1 DeWALT Electric Drill
  • 1
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 2
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $5.95
  • 3
    Tube – Part Number: N774198
    Tube
    Part Number: N774198
      No Longer Available
  • 4
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $5.95
  • 5
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $7.50
  • 6
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 7
    Felt Seal – Part Number: 590306-00
    Felt Seal
    Part Number: 590306-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 8
    Gear Case Cover – Part Number: N137915
    Gear Case Cover
    Part Number: N137915
      Special Order
    $16.70
  • 10
    Selector – Part Number: N190510
    Selector
    Part Number: N190510
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    Screw – Part Number: 324006-16
    Screw
    Part Number: 324006-16
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Cover – Part Number: N034134
    Cover
    Part Number: N034134
      On Order
    $5.95
  • 13
    Spring – Part Number: N074923
    Spring
    Part Number: N074923
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Release Button – Part Number: N190511
    Release Button
    Part Number: N190511
      In Stock
    $5.95
  • 19
    Needle Bearing – Part Number: N149956
    Needle Bearing
    Part Number: N149956
      In Stock
    $9.60
  • 20
    Clip – Part Number: 488105-00
    Clip
    Part Number: 488105-00
      In Stock
    $5.95
  • 21
    Washer – Part Number: N043423
    Washer
    Part Number: N043423
      Special Order
    $6.68
  • 30
    Spring – Part Number: N060009
    Spring
    Part Number: N060009
      Special Order
    $9.70
  • 31
    Ring – Part Number: N072203
    Ring
    Part Number: N072203
      No Longer Available
  • 32
    Gear Kit – Part Number: N290001
    Gear Kit
    Part Number: N290001
      Special Order
    $56.48
  • 33
    Bearing – Part Number: 479478-00
    Bearing
    Part Number: 479478-00
      In Stock
    $10.20
  • 34
    Washer – Part Number: N043424
    Washer
    Part Number: N043424
      In Stock
    Minimum Quantity of 2 required
    $6.20
  • 35
    Clip – Part Number: 488390-00
    Clip
    Part Number: 488390-00
      In Stock
    $5.95
  • 36
    SPINDLE – Part Number: N288224
    SPINDLE
    Part Number: N288224
      No Longer Available
  • 37
    O Ring – Part Number: 323711-02
    O Ring
    Part Number: 323711-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    Beat Piece – Part Number: 492808-00
    Beat Piece
    Part Number: 492808-00
      In Stock
    $8.28
  • 39
    GUIDE – Part Number: N470388
    GUIDE
    Part Number: N470388
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 40
    Ring,Retaining – Part Number: N451068
    Ring,Retaining
    Part Number: N451068
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 41
    Washer – Part Number: 327087-00
    Washer
    Part Number: 327087-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 42
    Ring – Part Number: 323762-07
    Ring
    Part Number: 323762-07
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 43
    Ram – Part Number: N178363
    Ram
    Part Number: N178363
      In Stock
    $20.63
  • 44
    O-Ring – Part Number: N114827
    O-Ring
    Part Number: N114827
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 45
    Piston – Part Number: 492822-00
    Piston
    Part Number: 492822-00
      In Stock
    $56.11
  • 46
    Ball Spindle – Part Number: 492823-00
    Ball Spindle
    Part Number: 492823-00
      In Stock
    $28.62
  • 47
    Crankshaft – Part Number: N288223
    Crankshaft
    Part Number: N288223
      In Stock
    $46.24
  • 48
    Ball Bearing – Part Number: 477133-00
    Ball Bearing
    Part Number: 477133-00
      No Longer Available
  • 49
    COMPRESSION SPRING – Part Number: N466046
    COMPRESSION SPRING
    Part Number: N466046
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Collar – Part Number: N150085
    Collar
    Part Number: N150085
      In Stock
    $5.95
  • 51
    MOTOR COVER – Part Number: N307379
    MOTOR COVER
    Part Number: N307379
      No Longer Available
  • 52
    Washer – Part Number: N108992
    Washer
    Part Number: N108992
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Spring – Part Number: 490286-00
    Spring
    Part Number: 490286-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 55
    Screw – Part Number: 330019-81
    Screw
    Part Number: 330019-81
      No Longer Available
  • 60
    Snap Ring – Part Number: 323763-10
    Snap Ring
    Part Number: 323763-10
      In Stock
    $5.95
  • 61
    Gear – Part Number: N450704
    Gear
    Part Number: N450704
      In Stock
    $26.63
  • 62
    Ball Bearing – Part Number: 330003-40
    Ball Bearing
    Part Number: 330003-40
      No Longer Available
  • 63
    Pin – Part Number: 590312-00
    Pin
    Part Number: 590312-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 64
    Plate – Part Number: 575022-00
    Plate
    Part Number: 575022-00
      In Stock
    $8.42
  • 66
    Pin – Part Number: 575032-00
    Pin
    Part Number: 575032-00
      Special Order
    $5.95
  • 67
    Spring – Part Number: 575030-00
    Spring
    Part Number: 575030-00
      In Stock
    $5.95
  • 68
    Spring – Part Number: 479313-00
    Spring
    Part Number: 479313-00
      In Stock
    $5.95
  • 69
    CLAMSHELL SET – Part Number: N392850
    CLAMSHELL SET
    Part Number: N392850
      No Longer Available
  • 70
    Screw – Part Number: 330019-80
    Screw
    Part Number: 330019-80
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 71
    HOUSING SET – Part Number: N392851
    HOUSING SET
    Part Number: N392851
      No Longer Available
  • 72
    LED LIGHT – Part Number: N280480
    LED LIGHT
    Part Number: N280480
      No Longer Available
  • 73
    LATCH – Part Number: N269419
    LATCH
    Part Number: N269419
      No Longer Available
  • 74
    SWITCH ASSEMBLY – Part Number: N392852
    SWITCH ASSEMBLY
    Part Number: N392852
      No Longer Available
  • 76
    Lever – Part Number: N072124
    Lever
    Part Number: N072124
      In Stock
    $5.95
  • 77
    Filter – Part Number: 582865-00
    Filter
    Part Number: 582865-00
      In Stock
    $5.95
  • 78
    Shim Washer – Part Number: 1006725-00
    Shim Washer
    Part Number: 1006725-00
      No Longer Available
  • 79
    Ring,o – Part Number: 323711-34
    Ring,o
    Part Number: 323711-34
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 80
    Lever – Part Number: 575025-00
    Lever
    Part Number: 575025-00
      In Stock
    $5.95
  • 81
    Screw – Part Number: 330065-04
    Screw
    Part Number: 330065-04
      Special Order
    $5.95
  • 85
    WIRE HARNESS – Part Number: N335499
    WIRE HARNESS
    Part Number: N335499
      No Longer Available
  • 90
    Magnet Ring – Part Number: NA146883
    Magnet Ring
    Part Number: NA146883
      In Stock
    $44.55
  • 91
    ARMATURE – Part Number: N392853
    ARMATURE
    Part Number: N392853
      Special Order
    $50.60
  • 92
    Ball Bearing – Part Number: N217452
    Ball Bearing
    Part Number: N217452
      Special Order
    $5.95
  • 94
    Cover – Part Number: N076342
    Cover
    Part Number: N076342
      Special Order
    $5.95
  • 95
    BRUSH PLATE ASY – Part Number: N384037
    BRUSH PLATE ASY
    Part Number: N384037
      Special Order
    $24.00
  • 100
    Side Handle Assembly – Part Number: N112156
    Side Handle Assembly
    Part Number: N112156
      In Stock
    $30.70
  • 101
    DEPTH STOP – Part Number: N290613
    DEPTH STOP
    Part Number: N290613
      In Stock
    $5.95
  • 800
    Grease – Part Number: 870889-03
    Grease
    Part Number: 870889-03
      In Stock
    $12.56
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.30
  • 826
    LABEL – Part Number: N196274
    LABEL
    Part Number: N196274
      In Stock
    $5.95
  • 836
    Service Tool Spring Comp. Fxt. – Part Number: 596005-99
    Service Tool Spring Comp. Fxt.
    Part Number: 596005-99
      No Longer Available
  • 837
    Service Tool Circlip Remove Tool – Part Number: 596006-99
    Service Tool Circlip Remove Tool
    Part Number: 596006-99
      No Longer Available
  • 838
    Service Tool – Part Number: 596007-99
    Service Tool
    Part Number: 596007-99
      No Longer Available
  • 862
    Tool Bag – Part Number: 624807-01
    Tool Bag
    Part Number: 624807-01
      On Order
    $53.62
  • 862
    KIT BOX – Part Number: N383257
    KIT BOX
    Part Number: N383257
      Special Order
    $48.62
