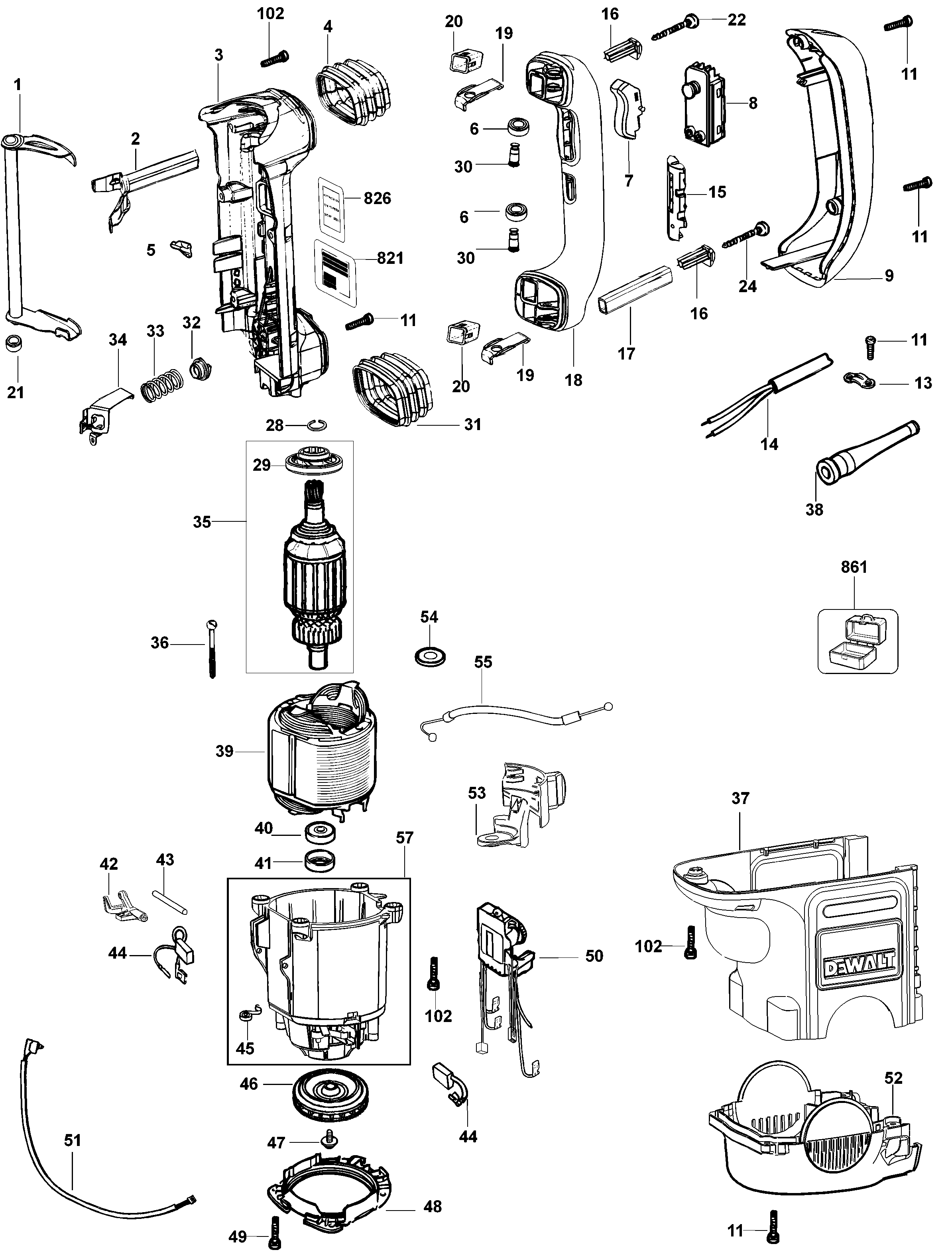

MOTOR Diagram and Parts List for 1 DeWALT Electric Drill
MOTOR
Previous Showing All Parts Next
MOTOR
MOTOR Diagram and Parts List for 1 DeWALT Electric Drill
  • 1
    Rod – Part Number: N019871
    Rod
    Part Number: N019871
      No Longer Available
  • 2
    Guide Assembly. – Part Number: 586415-00
    Guide Assembly.
    Part Number: 586415-00
      No Longer Available
  • 3
    Cover Handle – Part Number: 585171-00
    Cover Handle
    Part Number: 585171-00
      No Longer Available
  • 4
    Bellows – Part Number: 588639-00
    Bellows
    Part Number: 588639-00
      No Longer Available
  • 5
    Lens – Part Number: 586045-00
    Lens
    Part Number: 586045-00
      No Longer Available
  • 6
    Roller – Part Number: 586411-00
    Roller
    Part Number: 586411-00
      No Longer Available
  • 7
    Trigger – Part Number: 587114-01
    Trigger
    Part Number: 587114-01
      In Stock
    $6.16
  • 8
    Switch – Part Number: 581070-00
    Switch
    Part Number: 581070-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $51.29
  • 9
    Handle Cover – Part Number: 587090-00
    Handle Cover
    Part Number: 587090-00
      In Stock
    $9.75
  • 11
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 13
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $6.16
  • 15
    Lock Assembly – Part Number: 477448-00
    Lock Assembly
    Part Number: 477448-00
      Special Order
    $45.66
  • 16
    Stop – Part Number: 494477-00
    Stop
    Part Number: 494477-00
      In Stock
    $6.16
  • 17
    Guide Rod – Part Number: 586414-00
    Guide Rod
    Part Number: 586414-00
      No Longer Available
  • 18
    Switch Handle – Part Number: 587085-01
    Switch Handle
    Part Number: 587085-01
      No Longer Available
  • 19
    Driver – Part Number: 586413-00
    Driver
    Part Number: 586413-00
      In Stock
    $4.28
  • 20
    Bushing – Part Number: 1005496-00
    Bushing
    Part Number: 1005496-00
      No Longer Available
  • 21
    Rod – Part Number: N019871
    Rod
    Part Number: N019871
      No Longer Available
  • 22
    Screw – Part Number: 949886-33
    Screw
    Part Number: 949886-33
      No Longer Available
  • 24
    Screw – Part Number: 330019-33
    Screw
    Part Number: 330019-33
      Special Order
    $6.16
  • 28
    Ring – Part Number: 577746-00
    Ring
    Part Number: 577746-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 29
    Guard Assembly. – Part Number: 586597-00
    Guard Assembly.
    Part Number: 586597-00
      Special Order
    $9.70
  • 30
    Axle – Part Number: 586412-00
    Axle
    Part Number: 586412-00
      No Longer Available
  • 31
    Bellows – Part Number: 588640-00
    Bellows
    Part Number: 588640-00
      No Longer Available
  • 32
    Carrier – Part Number: 586423-00
    Carrier
    Part Number: 586423-00
      No Longer Available
  • 33
    Spring Compression – Part Number: 586421-00
    Spring Compression
    Part Number: 586421-00
      No Longer Available
  • 34
    Retainer – Part Number: 586422-00
    Retainer
    Part Number: 586422-00
      No Longer Available
  • 35
    Armature,120V – Part Number: 492486-00
    Armature,120V
    Part Number: 492486-00
      No Longer Available
  • 36
    Screw – Part Number: 330019-30
    Screw
    Part Number: 330019-30
      In Stock
    $6.16
  • 37
    Motor Cover – Part Number: 585169-00
    Motor Cover
    Part Number: 585169-00
      No Longer Available
  • 38
    Cord Protector – Part Number: 403395-00
    Cord Protector
    Part Number: 403395-00
      In Stock
    $6.60
  • 39
    Field, 120V – Part Number: 492488-00
    Field, 120V
    Part Number: 492488-00
      No Longer Available
  • 40
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $22.20
  • 41
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $6.16
  • 42
    Lever – Part Number: 586435-00
    Lever
    Part Number: 586435-00
      No Longer Available
  • 43
    Axle – Part Number: 586436-00
    Axle
    Part Number: 586436-00
      No Longer Available
  • 44
    Brush,pair – Part Number: 489257-00
    Brush,pair
    Part Number: 489257-00
      In Stock
    $54.28
  • 45
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 46
    Fan Assembly – Part Number: 586611-00
    Fan Assembly
    Part Number: 586611-00
      In Stock
    $15.75
  • 47
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 48
    Baffle – Part Number: 586618-00
    Baffle
    Part Number: 586618-00
      No Longer Available
  • 49
    Screw – Part Number: 330019-30
    Screw
    Part Number: 330019-30
      In Stock
    $6.16
  • 51
    Switch,Micro – Part Number: 477287-02
    Switch,Micro
    Part Number: 477287-02
      No Longer Available
  • 54
    RETAINER – Part Number: 479165-00
    RETAINER
    Part Number: 479165-00
      No Longer Available
  • 55
    Cable – Part Number: 491754-00
    Cable
    Part Number: 491754-00
      No Longer Available
  • 57
    Motor Housing Assembly. – Part Number: 586610-03
    Motor Housing Assembly.
    Part Number: 586610-03
      No Longer Available
