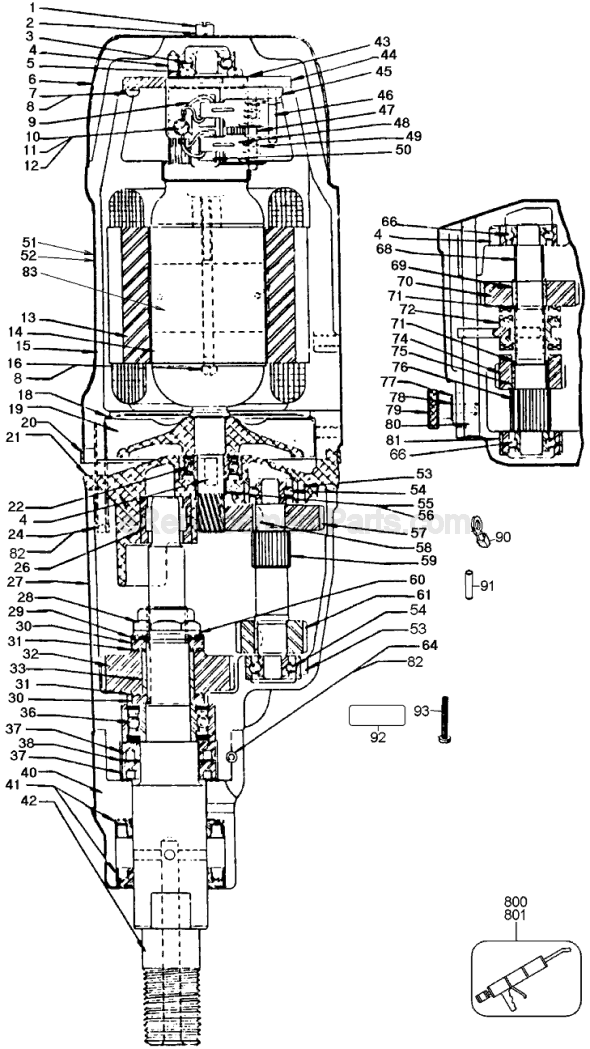

Page A Diagram and Parts List for Type 1 DeWALT Electric Drill
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 DeWALT Electric Drill
  • 1
    Screw – Part Number: 11908-00
    Screw
    Part Number: 11908-00
      No Longer Available
  • 2
    Washer – Part Number: 99391-05
    Washer
    Part Number: 99391-05
      No Longer Available
  • 3
    Ball Bearing – Part Number: 13553-00
    Ball Bearing
    Part Number: 13553-00
      No Longer Available
  • 4
    Plug – Part Number: 032731-00
    Plug
    Part Number: 032731-00
      No Longer Available
  • 5
    Screw – Part Number: 99326-08
    Screw
    Part Number: 99326-08
      No Longer Available
  • 6
    Head,Top – Part Number: 46965-03
    Head,Top
    Part Number: 46965-03
      No Longer Available
  • 7
    Screw – Part Number: 369-00
    Screw
    Part Number: 369-00
      No Longer Available
  • 8
    Washer – Part Number: 417-00
    Washer
    Part Number: 417-00
      Special Order
    $5.95
  • 9
    Insulator – Part Number: 50785-00
    Insulator
    Part Number: 50785-00
      No Longer Available
  • 10
    Screw – Part Number: 2379-00
    Screw
    Part Number: 2379-00
      Special Order
    $5.95
  • 11
    Washer – Part Number: 000418-00
    Washer
    Part Number: 000418-00
      Special Order
    $5.95
  • 12
    Term – Part Number: 849314
    Term
    Part Number: 849314
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 13
    Field – Part Number: 46997-71
    Field
    Part Number: 46997-71
      No Longer Available
  • 14
    Armature – Part Number: 131995-31
    Armature
    Part Number: 131995-31
      No Longer Available
  • 15
    Case,Field – Part Number: 46903-03
    Case,Field
    Part Number: 46903-03
      No Longer Available
  • 16
    Screw – Part Number: 18759-00
    Screw
    Part Number: 18759-00
      No Longer Available
  • 18
    Baffle – Part Number: 48815-00
    Baffle
    Part Number: 48815-00
      No Longer Available
  • 19
    Fan – Part Number: 48621-00
    Fan
    Part Number: 48621-00
      No Longer Available
  • 20
    Wear Ring – Part Number: 48816-00
    Wear Ring
    Part Number: 48816-00
      No Longer Available
  • 21
    Cover – Part Number: 48628-00
    Cover
    Part Number: 48628-00
      No Longer Available
  • 22
    Ball Bearing – Part Number: 50271-00
    Ball Bearing
    Part Number: 50271-00
      No Longer Available
  • 24
    Screw – Part Number: 49141-00
    Screw
    Part Number: 49141-00
      No Longer Available
  • 26
    Bearing,Roller – Part Number: 46817-00
    Bearing,Roller
    Part Number: 46817-00
      Special Order
    $53.09
  • 27
    Case,Gear – Part Number: 46842-00
    Case,Gear
    Part Number: 46842-00
      No Longer Available
  • 28
    Nut – Part Number: 31680-00
    Nut
    Part Number: 31680-00
      No Longer Available
  • 29
    Washer – Part Number: 16048-00
    Washer
    Part Number: 16048-00
      No Longer Available
  • 30
    Washer – Part Number: 49764-00
    Washer
    Part Number: 49764-00
      No Longer Available
  • 31
    Washer – Part Number: 49765-00
    Washer
    Part Number: 49765-00
      Special Order
    $12.52
  • 32
    Gear – Part Number: 54633-00
    Gear
    Part Number: 54633-00
      No Longer Available
  • 36
    Ball Bearing – Part Number: 48535-00
    Ball Bearing
    Part Number: 48535-00
      No Longer Available
  • 37
    Screw – Part Number: 46846-00
    Screw
    Part Number: 46846-00
      No Longer Available
  • 40
    Housing – Part Number: 54627-00
    Housing
    Part Number: 54627-00
      No Longer Available
  • 41
    Seal – Part Number: 48536-00
    Seal
    Part Number: 48536-00
      No Longer Available
  • 42
    Spindle – Part Number: 54612-01
    Spindle
    Part Number: 54612-01
      No Longer Available
  • 43
    Insulator – Part Number: 49170-00
    Insulator
    Part Number: 49170-00
      No Longer Available
  • 44
    Ring – Part Number: 48550-00
    Ring
    Part Number: 48550-00
      No Longer Available
  • 45
    Holder – Part Number: 48512-00
    Holder
    Part Number: 48512-00
      No Longer Available
  • 46
    Pin – Part Number: 48504-00
    Pin
    Part Number: 48504-00
      No Longer Available
  • 47
    Pin – Part Number: 48505-00
    Pin
    Part Number: 48505-00
      No Longer Available
  • 48
    Arm – Part Number: 48503-00
    Arm
    Part Number: 48503-00
      No Longer Available
  • 49
    Spring – Part Number: 48552-00
    Spring
    Part Number: 48552-00
      No Longer Available
  • 50
    Brush – Part Number: 49227-00
    Brush
    Part Number: 49227-00
      No Longer Available
  • 51
    Dewalt Np-sheet (label) – Part Number: 233308-00
    Dewalt Np-sheet (label)
    Part Number: 233308-00
      No Longer Available
  • 52
    Screw – Part Number: 3041-00
    Screw
    Part Number: 3041-00
      No Longer Available
  • 53
    Plug – Part Number: 030612-00
    Plug
    Part Number: 030612-00
      No Longer Available
  • 54
    Ball Bearing – Part Number: 13516-00
    Ball Bearing
    Part Number: 13516-00
      In Stock
    $50.20
  • 55
    Sleeve – Part Number: 37341-00
    Sleeve
    Part Number: 37341-00
      No Longer Available
  • 56
    Gear Assembly – Part Number: 54668-00
    Gear Assembly
    Part Number: 54668-00
      No Longer Available
  • 57
    Gear – Part Number: 46792-00
    Gear
    Part Number: 46792-00
      No Longer Available
  • 58
    Key – Part Number: 26587-00
    Key
    Part Number: 26587-00
      No Longer Available
  • 59
    Pinion – Part Number: 54634-00
    Pinion
    Part Number: 54634-00
      No Longer Available
  • 60
    Washer – Part Number: 57448-00
    Washer
    Part Number: 57448-00
      No Longer Available
  • 61
    Pinion – Part Number: 54637-00
    Pinion
    Part Number: 54637-00
      No Longer Available
  • 64
    Screw – Part Number: 21506-00
    Screw
    Part Number: 21506-00
      No Longer Available
  • 66
    Ball Bearing – Part Number: 20264-00
    Ball Bearing
    Part Number: 20264-00
      Special Order
    $46.71
  • 68
    Sleeve – Part Number: 54638-00
    Sleeve
    Part Number: 54638-00
      Special Order
    $51.24
  • 69
    Sleeve Bearing – Part Number: 49658-00
    Sleeve Bearing
    Part Number: 49658-00
      No Longer Available
  • 70
    Gear – Part Number: 54635-00
    Gear
    Part Number: 54635-00
      No Longer Available
  • 71
    Ring – Part Number: 46797-00
    Ring
    Part Number: 46797-00
      Special Order
    $5.95
  • 72
    Clutch – Part Number: 46799-00
    Clutch
    Part Number: 46799-00
      No Longer Available
  • 74
    Gear – Part Number: 54636-00
    Gear
    Part Number: 54636-00
      No Longer Available
  • 75
    Sleeve Bearing – Part Number: 49659-00
    Sleeve Bearing
    Part Number: 49659-00
      No Longer Available
  • 76
    Shaft and Pinion – Part Number: 54632-00
    Shaft and Pinion
    Part Number: 54632-00
      No Longer Available
  • 77
    Washer – Part Number: 8871-00
    Washer
    Part Number: 8871-00
      Special Order
    $5.95
  • 78
    Washer – Part Number: 45874-00
    Washer
    Part Number: 45874-00
      No Longer Available
  • 79
    Screw,Special – Part Number: 48868-00
    Screw,Special
    Part Number: 48868-00
      No Longer Available
  • 80
    Lever Rod – Part Number: 445127-00
    Lever Rod
    Part Number: 445127-00
      No Longer Available
  • 81
    Sleeve – Part Number: 49312-00
    Sleeve
    Part Number: 49312-00
      No Longer Available
  • 82
    Washer – Part Number: 99386-05
    Washer
    Part Number: 99386-05
      Special Order
    $5.95
  • 83
    Label,Ident – Part Number: 385026-00
    Label,Ident
    Part Number: 385026-00
      No Longer Available
  • 90
    Terminal – Part Number: 131753-00
    Terminal
    Part Number: 131753-00
      No Longer Available
  • 91
    Pin – Part Number: 2035-00
    Pin
    Part Number: 2035-00
      No Longer Available
  • 92
    Indicator – Part Number: 384956-00
    Indicator
    Part Number: 384956-00
      No Longer Available
  • 93
    Screw – Part Number: 3041-00
    Screw
    Part Number: 3041-00
      No Longer Available
  • 800
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $122.02
  • 801
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $122.02
