Black and Decker 3.6 Volt Screwdriver Electric Drill Replacement Parts For Model 9074 (Type 1)

Black and Decker Parts We Sell Only Genuine Black and Decker Parts

Search Within Model

Browse all Parts Search by Area

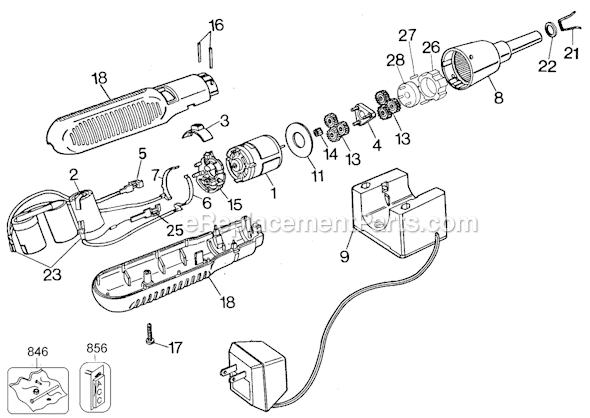

Page A Diagram and Parts List for Type 1 Black and Decker Electric Drill
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 Black and Decker Electric Drill
  • 1
    Motor,D.C. – Part Number: 144233-02
    Motor,D.C.
    Part Number: 144233-02
      No Longer Available
  • 3
    Button,Switch – Part Number: 146892-00
    Button,Switch
    Part Number: 146892-00
      No Longer Available
  • 4
    Carrier,Interm. – Part Number: 150155-00
    Carrier,Interm.
    Part Number: 150155-00
      No Longer Available
  • 9
    3 HR Charger – Part Number: 419562-00
    3 HR Charger
    Part Number: 419562-00
      No Longer Available
  • 11
    Washer – Part Number: 143161-00
    Washer
    Part Number: 143161-00
      No Longer Available
  • 13
    Gear,Planet – Part Number: 146838-00
    Gear,Planet
    Part Number: 146838-00
      No Longer Available
  • 14
    Pinion,Motor – Part Number: 143139-00
    Pinion,Motor
    Part Number: 143139-00
      No Longer Available
  • 16
    Pin,Spiral – Part Number: 143923-00
    Pin,Spiral
    Part Number: 143923-00
      No Longer Available
  • 17
    Screw – Part Number: 798659-00
    Screw
    Part Number: 798659-00
      No Longer Available
  • 22
    Disc – Part Number: 157908-00
    Disc
    Part Number: 157908-00
      No Longer Available
  • 23
    Terminal – Part Number: 51350-08
    Terminal
    Part Number: 51350-08
      No Longer Available
  • 25
    Lead – Part Number: 143898-00
    Lead
    Part Number: 143898-00
      No Longer Available
  • 26
    Ring,Sta. – Part Number: 147137-00
    Ring,Sta.
    Part Number: 147137-00
      No Longer Available
  • 27
    Pin – Part Number: 091286-00
    Pin
    Part Number: 091286-00
      No Longer Available
  • 28
    Carrier,Output – Part Number: 147139-00
    Carrier,Output
    Part Number: 147139-00
      No Longer Available
  • 846
    Hardware Bag – Part Number: 133385-12
    Hardware Bag
    Part Number: 133385-12
      No Longer Available
  • 856
    Pack,Bit – Part Number: 157906-04
    Pack,Bit
    Part Number: 157906-04
      No Longer Available
