Tanaka Portable Edger Replacement Parts For Model TPE-2510

We Sell Only Genuine Tanaka Parts

Popular Parts for TPE-2510

Search Within Model

Questions & Answers for Tanaka TPE-2510
Browse all Parts Search by Area
Page A Diagram and Parts List for  Tanaka Edger
Page A
Page B Diagram and Parts List for  Tanaka Edger
Page B
Page C Diagram and Parts List for  Tanaka Edger
Page C
Page D Diagram and Parts List for  Tanaka Edger
Page D
Page E Diagram and Parts List for  Tanaka Edger
Page E
Page F Diagram and Parts List for  Tanaka Edger
Page F
Page G Diagram and Parts List for  Tanaka Edger
Page G
Page H Diagram and Parts List for  Tanaka Edger
Page H
Page I Diagram and Parts List for  Tanaka Edger
Page I
Page J Diagram and Parts List for  Tanaka Edger
Page J
Previous Showing All Parts Next
Page A

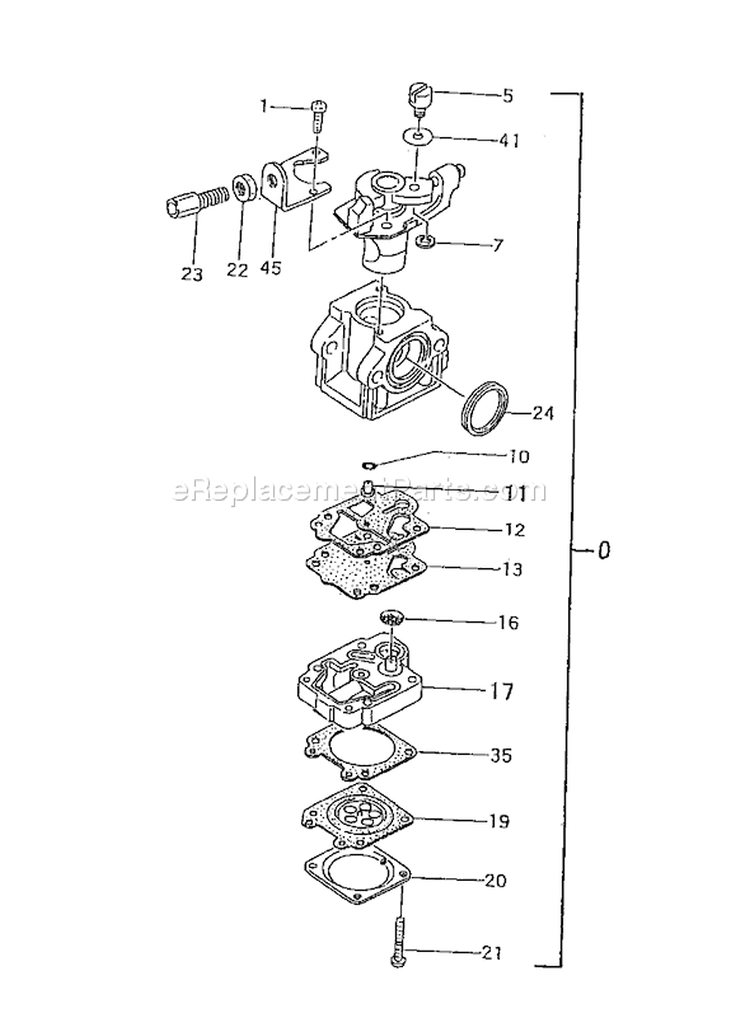

Page A Diagram and Parts List for  Tanaka Edger
  • A-0
    Carburetor Set – Part Number: 4550099690
    Carburetor Set
    Part Number: 4550099690
      No Longer Available
  • A-1
    Screw-Throttle Set – Part Number: 6684870
    Screw-Throttle Set
    Part Number: 6684870
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • A-5
    Swivel – Part Number: 6684697
    Swivel
    Part Number: 6684697
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • A-7
    STOP RING – Part Number: 6684696
    STOP RING
    Part Number: 6684696
      No Longer Available
  • A-10
    O-Ring – Part Number: 6684695
    O-Ring
    Part Number: 6684695
      No Longer Available
  • A-11
    Jet-Main-#43 – Part Number: 6691848
    Jet-Main-#43
    Part Number: 6691848
      Special Order
    $4.28
  • A-17
    Body-Pump – Part Number: 6691432
    Body-Pump
    Part Number: 6691432
      In Stock
    $49.76
  • A-20
    Diaphragm Cover – Part Number: 6685222
    Diaphragm Cover
    Part Number: 6685222
      No Longer Available
  • A-21
    Set Screw – Part Number: 6691312
    Set Screw
    Part Number: 6691312
      No Longer Available
  • A-22
    Adjuster-Cable – Part Number: 6684871
    Adjuster-Cable
    Part Number: 6684871
      In Stock
    $10.70
  • A-23
    Nut-6 – Part Number: 6684872
    Nut-6
    Part Number: 6684872
      In Stock
    $6.37
  • A-24
    Cleaner Packing – Part Number: 6684875
    Cleaner Packing
    Part Number: 6684875
      No Longer Available
  • A-41
    Washer-Thrust – Part Number: 6684874
    Washer-Thrust
    Part Number: 6684874
      Special Order
    $6.16
  • A-45
    Stay-Adjust-Cable – Part Number: 6684873
    Stay-Adjust-Cable
    Part Number: 6684873
      No Longer Available
Page B

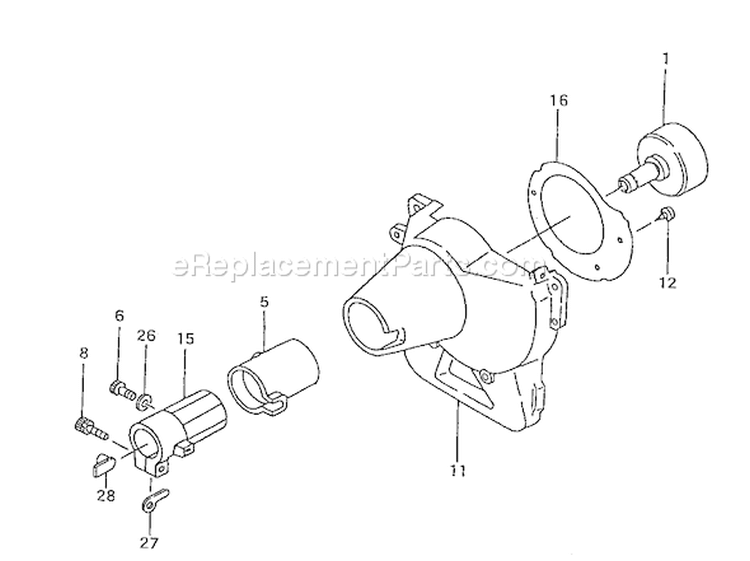

Page B Diagram and Parts List for  Tanaka Edger
  • B-1
    Drum-Clutch – Part Number: 6688576
    Drum-Clutch
    Part Number: 6688576
      No Longer Available
  • B-5
    Cushion-Rubber – Part Number: 6691823
    Cushion-Rubber
    Part Number: 6691823
      Special Order
    $6.16
  • B-6
    Bolt-Hex-5X16 – Part Number: 6695046
    Bolt-Hex-5X16
    Part Number: 6695046
      No Longer Available
  • B-8
    Hex. Hole Bolt – Part Number: 6684709
    Hex. Hole Bolt
    Part Number: 6684709
      No Longer Available
  • B-11
    Case-Fan – Part Number: 6686900
    Case-Fan
    Part Number: 6686900
      Special Order
    $33.55
  • B-12
    Screw-Tapping-4.5X16 – Part Number: 6684636
    Screw-Tapping-4.5X16
    Part Number: 6684636
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • B-15
    Pipe Holder – Part Number: 6689651
    Pipe Holder
    Part Number: 6689651
      In Stock
    $10.31
  • B-16
    Shield-Heat – Part Number: 0910098020
    Shield-Heat
    Part Number: 0910098020
      No Longer Available
  • B-26
    Washer 5 – Part Number: 6684918
    Washer 5
    Part Number: 6684918
      No Longer Available
  • B-27
    Washer-Gear Case – Part Number: 6689159
    Washer-Gear Case
    Part Number: 6689159
      Special Order
    $6.16
  • B-28
    Fitting-Metal – Part Number: 6689664
    Fitting-Metal
    Part Number: 6689664
      No Longer Available
Page C

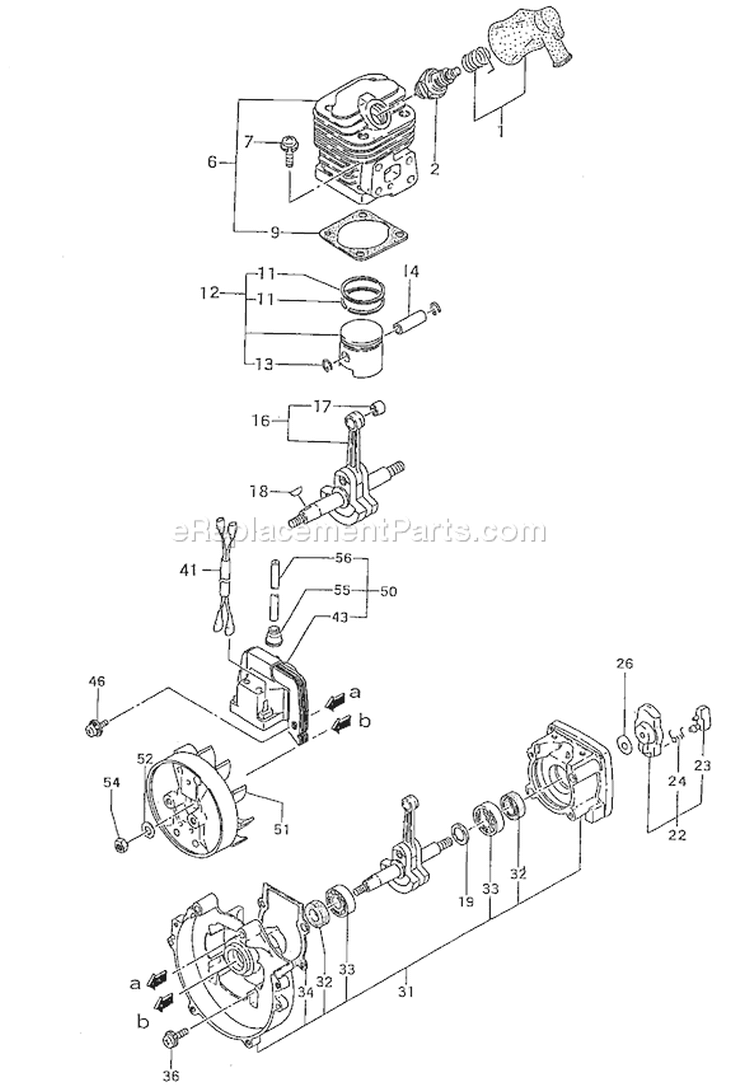

Page C Diagram and Parts List for  Tanaka Edger
Page D

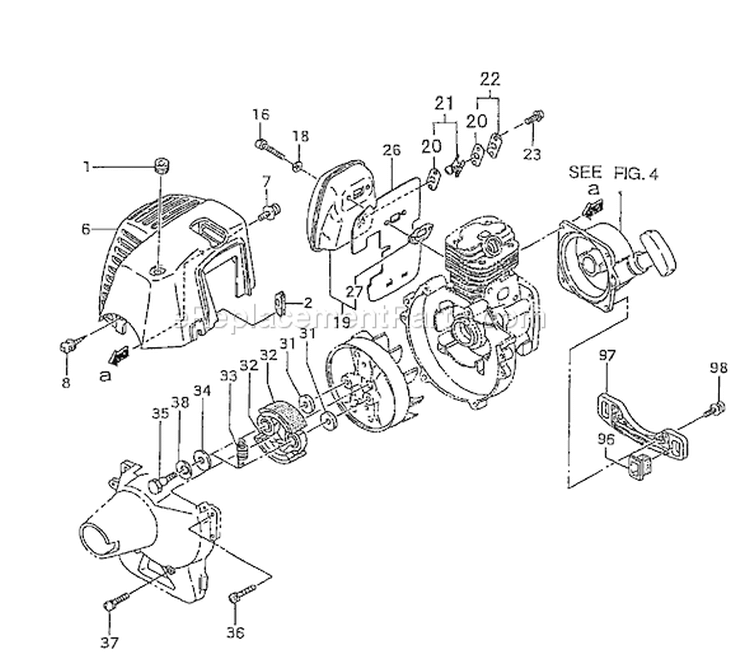

Page D Diagram and Parts List for  Tanaka Edger
  • D-1
    Grommet-Secondary Cord – Part Number: 6688037
    Grommet-Secondary Cord
    Part Number: 6688037
      Special Order
    $6.16
  • D-2
    Grommet – Part Number: 6688052
    Grommet
    Part Number: 6688052
      Special Order
    $6.16
  • D-6
    Protector-Muffler – Part Number: 6692792
    Protector-Muffler
    Part Number: 6692792
      No Longer Available
  • D-7
    Screw-ps-4x22 – Part Number: 6695376
    Screw-ps-4x22
    Part Number: 6695376
      Special Order
    $6.16
  • D-8
    Screw-Tapping-4.5X16 – Part Number: 6684636
    Screw-Tapping-4.5X16
    Part Number: 6684636
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • D-16
    Hex. Hole Bolt 5X50 – Part Number: 6685114
    Hex. Hole Bolt 5X50
    Part Number: 6685114
      Special Order
    $6.16
  • D-18
    Flat Washer – Part Number: 6684661
    Flat Washer
    Part Number: 6684661
      No Longer Available
  • D-19
    Set-Muffler – Part Number: 6692485
    Set-Muffler
    Part Number: 6692485
      Special Order
    $36.21
  • D-20
    Gasket-muffler – Part Number: 6692883
    Gasket-muffler
    Part Number: 6692883
      No Longer Available
  • D-21
    Set-Spark Arrester – Part Number: 6692688
    Set-Spark Arrester
    Part Number: 6692688
      Special Order
    $6.16
  • D-22
    Pipe-Exhaust (Ca) – Part Number: 6692709
    Pipe-Exhaust (Ca)
    Part Number: 6692709
      In Stock
    $6.16
  • D-23
    Screw-4X8/S – Part Number: 6685109
    Screw-4X8/S
    Part Number: 6685109
      Special Order
    $6.16
  • D-26
    Shield-heat – Part Number: 6687251
    Shield-heat
    Part Number: 6687251
      No Longer Available
  • D-27
    Gasket-Muffler – Part Number: 6692745
    Gasket-Muffler
    Part Number: 6692745
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • D-31
    Clutch Washer B – Part Number: 6684642
    Clutch Washer B
    Part Number: 6684642
      No Longer Available
  • D-32
    Shoe-Clutch – Part Number: 6684643
    Shoe-Clutch
    Part Number: 6684643
      No Longer Available
  • D-33
    Clutch Spring – Part Number: 6684644
    Clutch Spring
    Part Number: 6684644
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • D-34
    Washer-Clutch A – Part Number: 6689528
    Washer-Clutch A
    Part Number: 6689528
      No Longer Available
  • D-35
    Bolt-step – Part Number: 6684646
    Bolt-step
    Part Number: 6684646
      No Longer Available
  • D-36
    Screw-5X20/Ws – Part Number: 6695421
    Screw-5X20/Ws
    Part Number: 6695421
      Special Order
    $6.16
  • D-37
    Screw-5X42/Ws – Part Number: 6695428
    Screw-5X42/Ws
    Part Number: 6695428
      Special Order
    $6.16
  • D-38
    Bend Washer 8 – Part Number: 6684648
    Bend Washer 8
    Part Number: 6684648
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • D-96
    Cushion-fuel Tank – Part Number: 6692221
    Cushion-fuel Tank
    Part Number: 6692221
      No Longer Available
  • D-97
    Bracket-Tank – Part Number: 6692210
    Bracket-Tank
    Part Number: 6692210
      No Longer Available
  • D-98
    Screw-ps-4x22 – Part Number: 6695376
    Screw-ps-4x22
    Part Number: 6695376
      Special Order
    $6.16
Page E

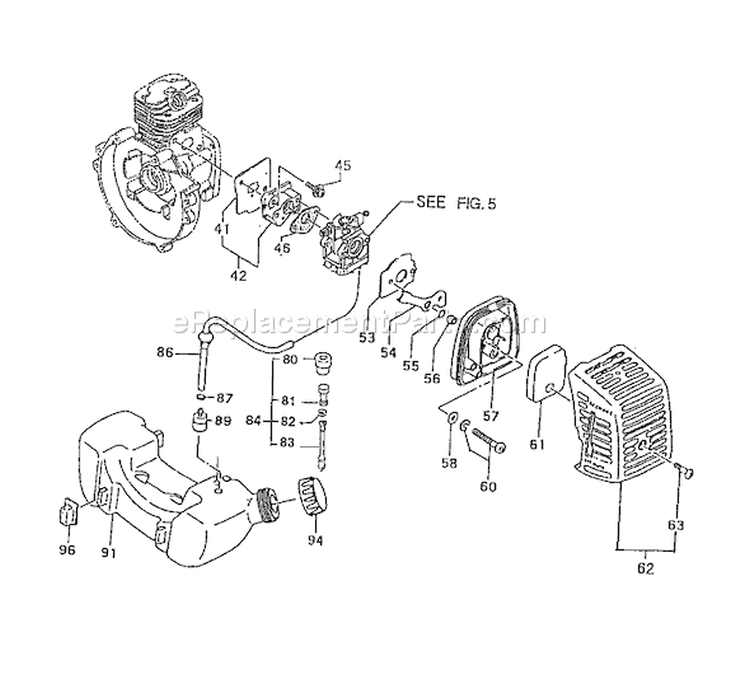

Page E Diagram and Parts List for  Tanaka Edger
Page F

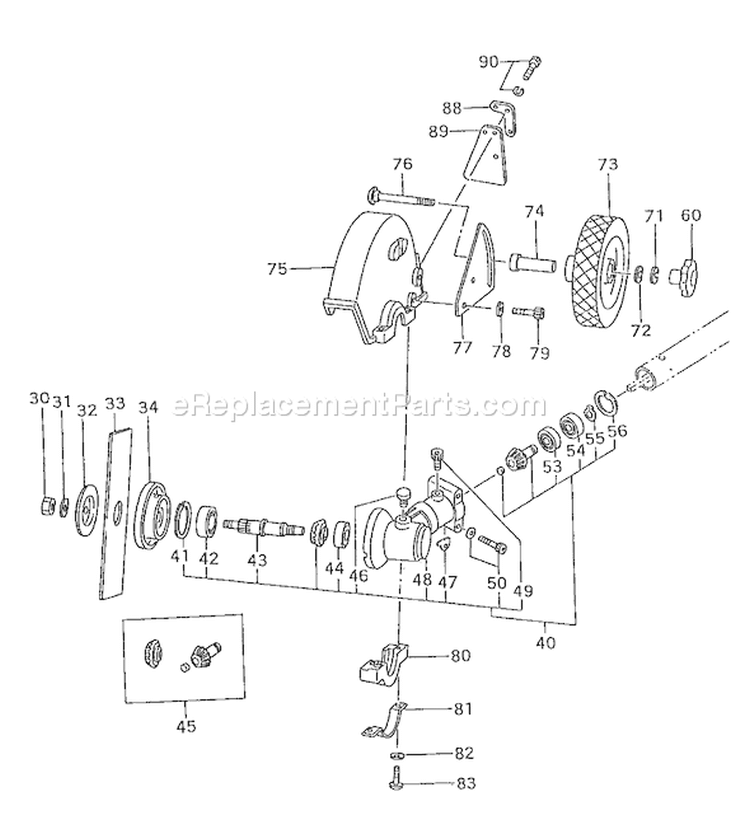

Page F Diagram and Parts List for  Tanaka Edger
Page G

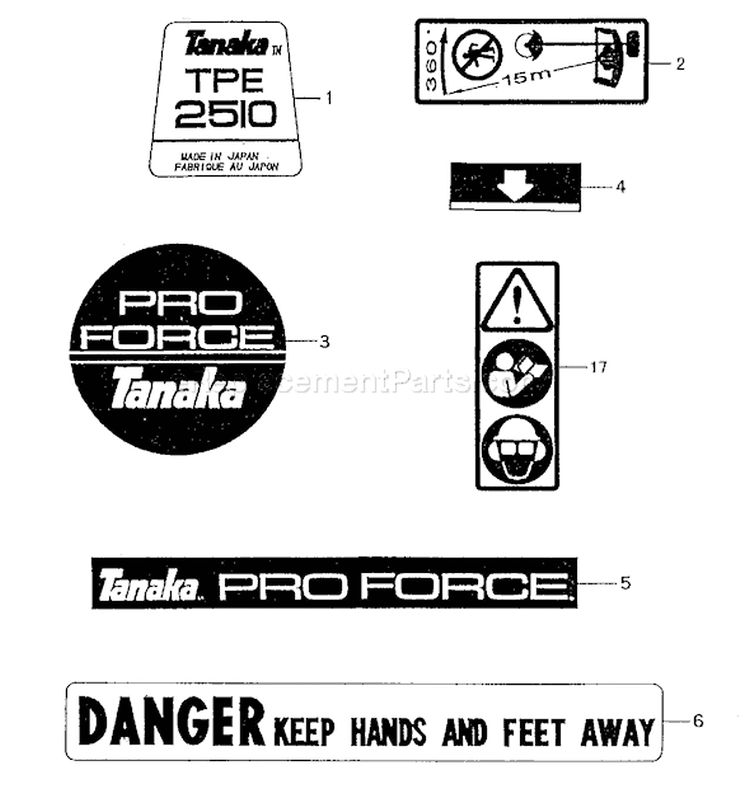

Page G Diagram and Parts List for  Tanaka Edger
Page H

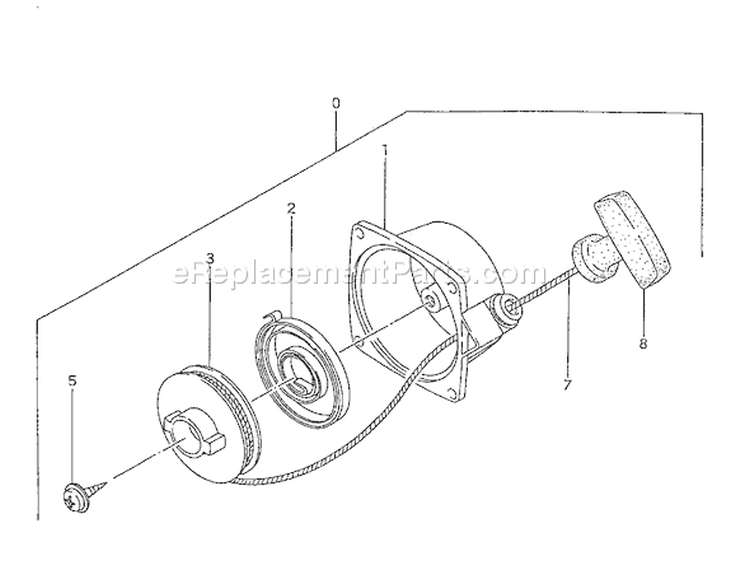

Page H Diagram and Parts List for  Tanaka Edger
Page I

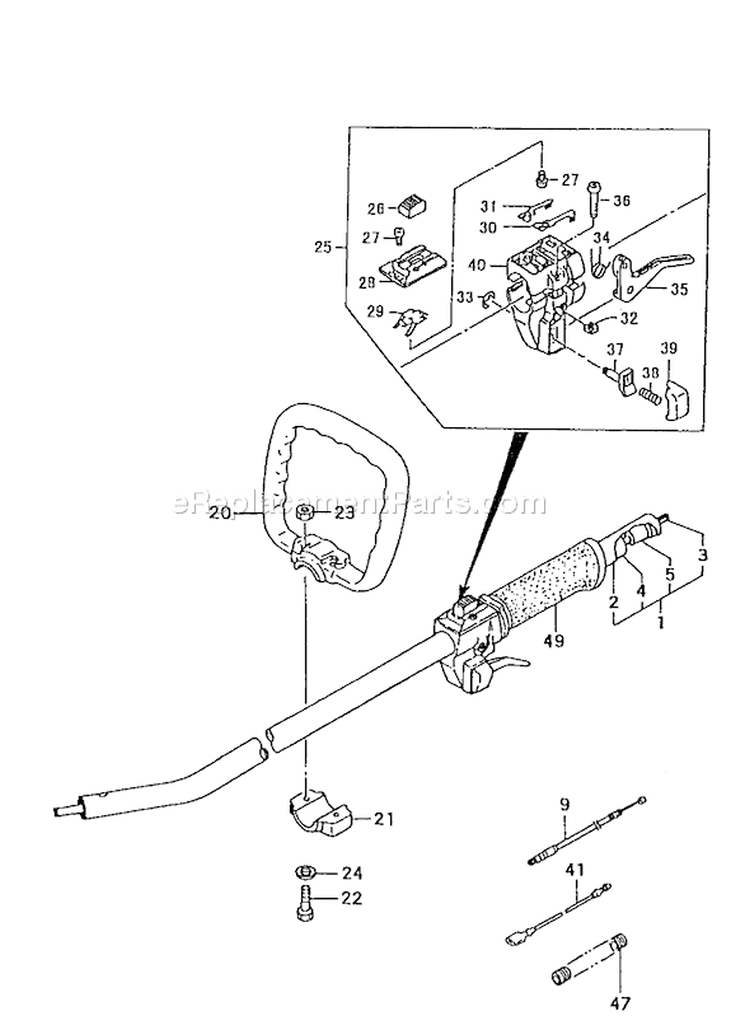

Page I Diagram and Parts List for  Tanaka Edger
Page J

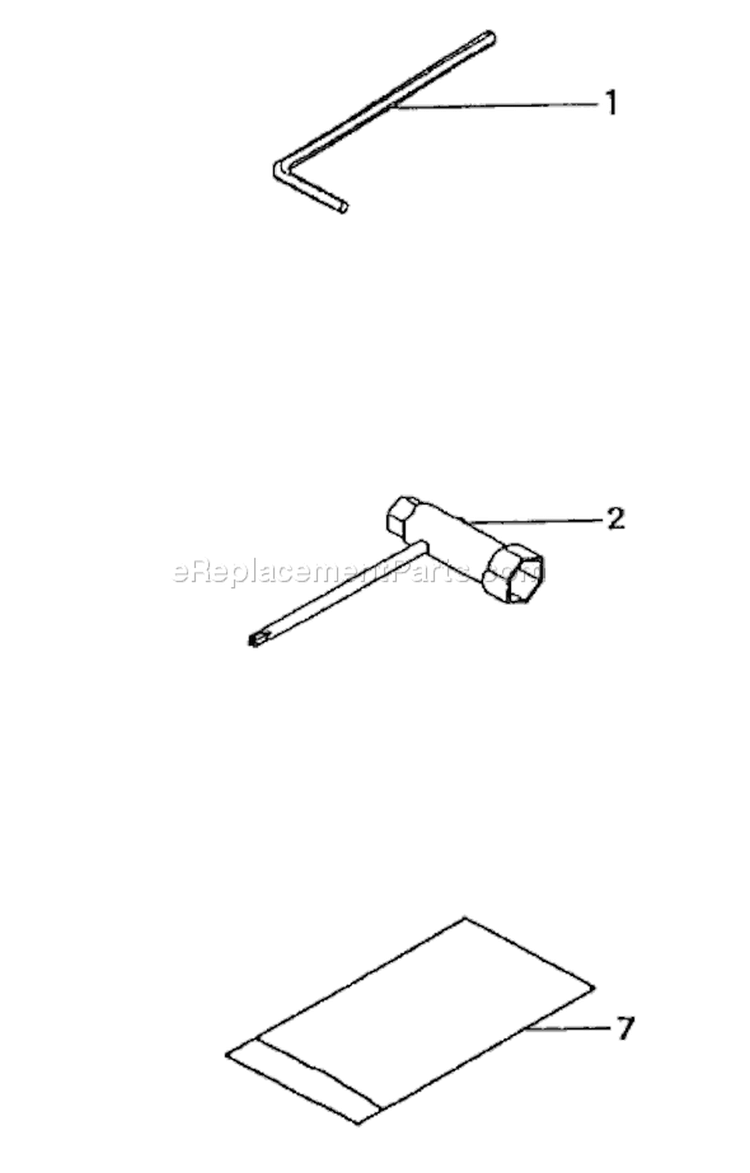

Page J Diagram and Parts List for  Tanaka Edger
