Tanaka Lawn Edger Replacement Parts For Model TLE-500

We Sell Only Genuine Tanaka Parts

Popular Parts for TLE-500

Search Within Model

Browse all Parts Search by Area
Page A Diagram and Parts List for  Tanaka Edger
Page A
Page B Diagram and Parts List for  Tanaka Edger
Page B
Page C Diagram and Parts List for  Tanaka Edger
Page C
Page D Diagram and Parts List for  Tanaka Edger
Page D
Page E Diagram and Parts List for  Tanaka Edger
Page E
Page F Diagram and Parts List for  Tanaka Edger
Page F
Page G Diagram and Parts List for  Tanaka Edger
Page G

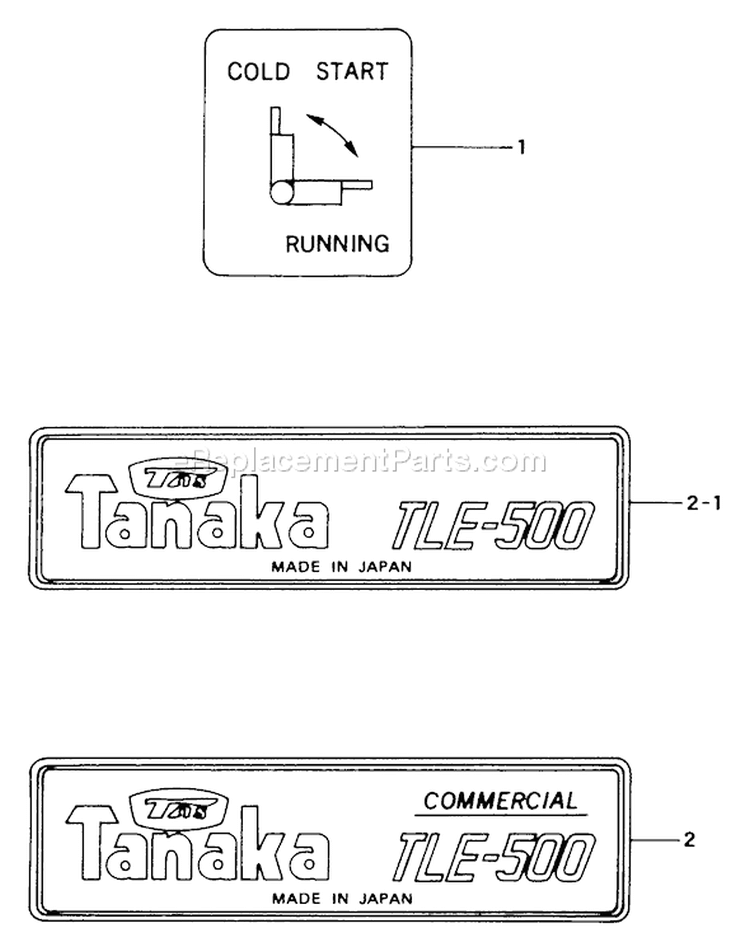

Page H Diagram and Parts List for  Tanaka Edger
Page H
Page I Diagram and Parts List for  Tanaka Edger
Page I

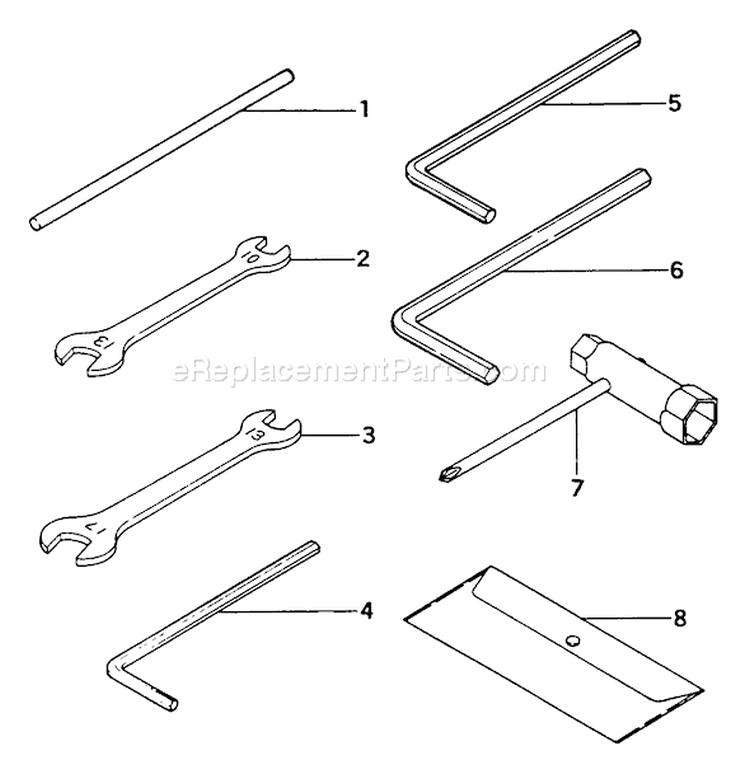

Page J Diagram and Parts List for  Tanaka Edger
Page J
Previous Showing All Parts Next

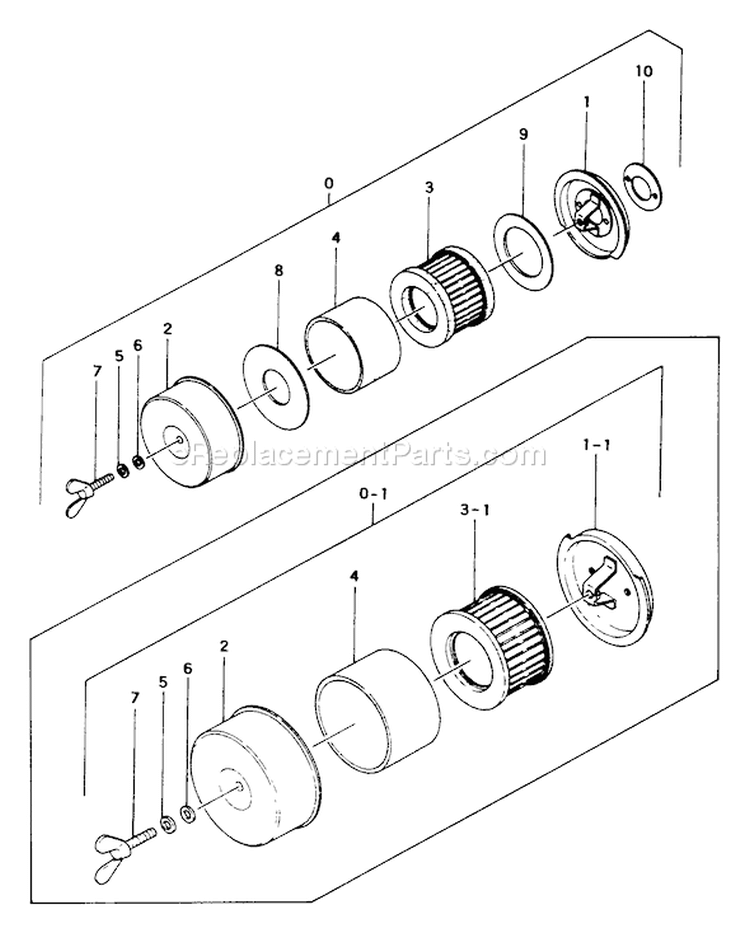

Page A
Page A Diagram and Parts List for  Tanaka Edger

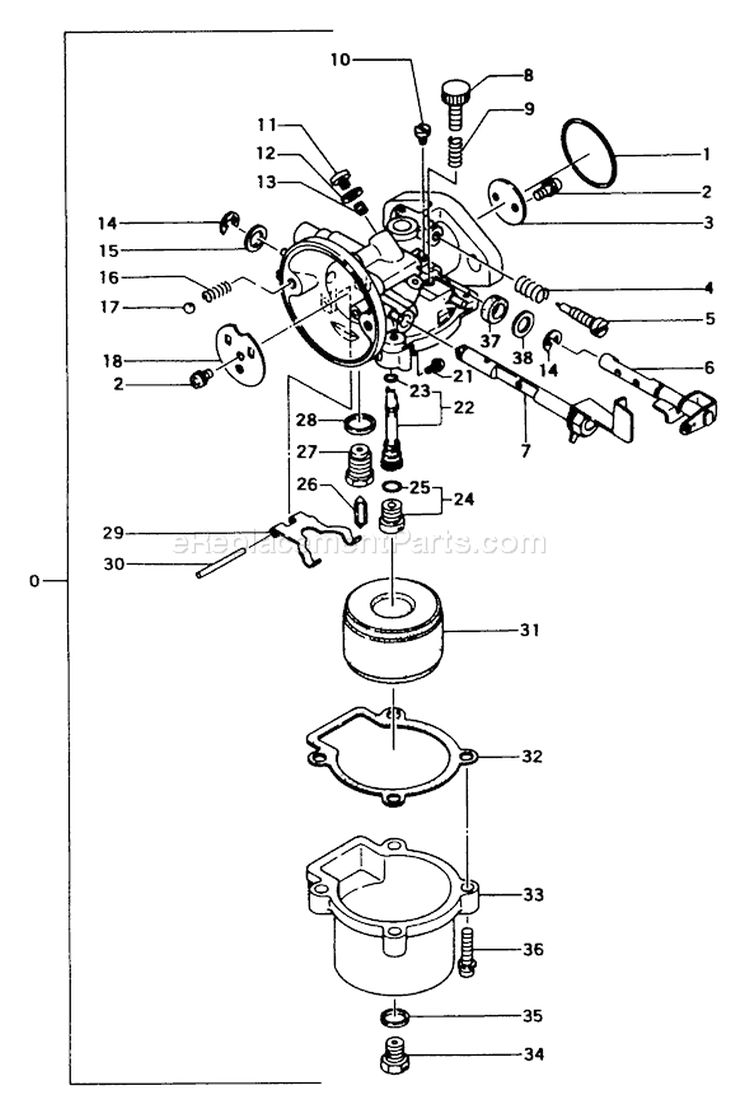

Page B
Page B Diagram and Parts List for  Tanaka Edger
Page C
Page C Diagram and Parts List for  Tanaka Edger
Page D
Page D Diagram and Parts List for  Tanaka Edger
  • D-1
    Engine Base Comp. – Part Number: 00233110801
    Engine Base Comp.
    Part Number: 00233110801
      No Longer Available
  • D-2
    Engine Bed Comp. – Part Number: 6685591
    Engine Bed Comp.
    Part Number: 6685591
      Special Order
    $11.84
  • D-3
    Front Fender Comp. – Part Number: 19533110800
    Front Fender Comp.
    Part Number: 19533110800
      No Longer Available
  • D-4
    Front Shaft – Part Number: 29033110200
    Front Shaft
    Part Number: 29033110200
      No Longer Available
  • D-5
    Center Shaft – Part Number: 29233110201
    Center Shaft
    Part Number: 29233110201
      No Longer Available
  • D-6
    Side Stopper A – Part Number: 29533110200
    Side Stopper A
    Part Number: 29533110200
      No Longer Available
  • D-7
    Bolt 6X8 – Part Number: 6694980
    Bolt 6X8
    Part Number: 6694980
      Special Order
    $6.16
  • D-8
    Spacer – Part Number: 32033110200
    Spacer
    Part Number: 32033110200
      No Longer Available
  • D-9
    Front Wheel – Part Number: 43033110800
    Front Wheel
    Part Number: 43033110800
      No Longer Available
  • D-10
    Nut-8 – Part Number: 6684612
    Nut-8
    Part Number: 6684612
      No Longer Available
  • D-11
    S.Washer 8 – Part Number: 6684971
    S.Washer 8
    Part Number: 6684971
      Special Order
    $4.28
  • D-12
    Washer 8 – Part Number: 6684611
    Washer 8
    Part Number: 6684611
      No Longer Available
  • D-13
    Side Stopper B – Part Number: 29633110200
    Side Stopper B
    Part Number: 29633110200
      No Longer Available
  • D-14
    Bolt 6X8 – Part Number: 6694980
    Bolt 6X8
    Part Number: 6694980
      Special Order
    $6.16
  • D-15
    Nut-8 – Part Number: 6684612
    Nut-8
    Part Number: 6684612
      No Longer Available
  • D-16
    S.Washer 8 – Part Number: 6684971
    S.Washer 8
    Part Number: 6684971
      Special Order
    $4.28
  • D-17
    Washer 8 – Part Number: 6684611
    Washer 8
    Part Number: 6684611
      No Longer Available
  • D-18
    Small Nut 12 – Part Number: 6695141
    Small Nut 12
    Part Number: 6695141
      Special Order
    $6.16
  • D-19
    Adjust Nut – Part Number: 47633110200
    Adjust Nut
    Part Number: 47633110200
      No Longer Available
  • D-20
    Nut 10 (L.H. Thread) – Part Number: 6695135
    Nut 10 (L.H. Thread)
    Part Number: 6695135
      No Longer Available
  • D-21
    Adjust Shaft A – Part Number: 47033110200
    Adjust Shaft A
    Part Number: 47033110200
      No Longer Available
  • D-21.1
    Adjust Shaft A Comp. – Part Number: 47033110800
    Adjust Shaft A Comp.
    Part Number: 47033110800
      No Longer Available
  • D-22
    Link Plate Comp. – Part Number: 17033110800
    Link Plate Comp.
    Part Number: 17033110800
      No Longer Available
  • D-23
    Adjust Shaft B – Part Number: 47133110210
    Adjust Shaft B
    Part Number: 47133110210
      No Longer Available
  • D-23.1
    Adjust Shaft B – Part Number: 47133110200
    Adjust Shaft B
    Part Number: 47133110200
      No Longer Available
  • D-24
    Link Shaft – Part Number: 17333110200
    Link Shaft
    Part Number: 17333110200
      No Longer Available
  • D-25
    Snap Pin 12 – Part Number: 48933110200
    Snap Pin 12
    Part Number: 48933110200
      No Longer Available
  • D-26
    Washer – Part Number: 48333110200
    Washer
    Part Number: 48333110200
      No Longer Available
  • D-27
    Nut-8 – Part Number: 6684612
    Nut-8
    Part Number: 6684612
      No Longer Available
  • D-28
    S.Washer 8 – Part Number: 6684971
    S.Washer 8
    Part Number: 6684971
      Special Order
    $4.28
  • D-29
    Washer-Clutch B – Part Number: 6689645
    Washer-Clutch B
    Part Number: 6689645
      Special Order
    $6.16
  • D-30
    Washer 8 – Part Number: 6684611
    Washer 8
    Part Number: 6684611
      No Longer Available
  • D-31
    Snap Pin 10 – Part Number: 48833110200
    Snap Pin 10
    Part Number: 48833110200
      No Longer Available
  • D-31.1
    Snap Pin 10 – Part Number: 48833110200
    Snap Pin 10
    Part Number: 48833110200
      No Longer Available
  • D-32
    Washer-Clutch – Part Number: 6689638
    Washer-Clutch
    Part Number: 6689638
      No Longer Available
  • D-32.1
    Washer-Clutch – Part Number: 6689638
    Washer-Clutch
    Part Number: 6689638
      No Longer Available
  • D-35
    Handle Holder A – Part Number: 16733110201
    Handle Holder A
    Part Number: 16733110201
      No Longer Available
  • D-36
    Handle Holder B – Part Number: 16833110200
    Handle Holder B
    Part Number: 16833110200
      No Longer Available
  • D-37
    Bolt 8x20 – Part Number: 6695000
    Bolt 8x20
    Part Number: 6695000
      No Longer Available
  • D-38
    Nut-8 – Part Number: 6684612
    Nut-8
    Part Number: 6684612
      No Longer Available
  • D-39
    S.Washer 8 – Part Number: 6684971
    S.Washer 8
    Part Number: 6684971
      Special Order
    $4.28
  • D-40
    Washer 8 – Part Number: 6684611
    Washer 8
    Part Number: 6684611
      No Longer Available
  • D-41
    Bolt 8x20 – Part Number: 6695000
    Bolt 8x20
    Part Number: 6695000
      No Longer Available
  • D-42
    S.Washer 8 – Part Number: 6684971
    S.Washer 8
    Part Number: 6684971
      Special Order
    $4.28
  • D-43
    Washer 8 – Part Number: 6684611
    Washer 8
    Part Number: 6684611
      No Longer Available
  • D-44
    Wheel-Rear-8" – Part Number: 6690188
    Wheel-Rear-8"
    Part Number: 6690188
      No Longer Available
  • D-45
    Ring-Stop – Part Number: 6684664
    Ring-Stop
    Part Number: 6684664
      In Stock
    $5.35
  • D-60
    Mud Flap Bracket – Part Number: 49533110801
    Mud Flap Bracket
    Part Number: 49533110801
      No Longer Available
  • D-61
    Mud Flap Holder – Part Number: 6691014
    Mud Flap Holder
    Part Number: 6691014
      No Longer Available
  • D-61.1
    Mud Flap Holder – Part Number: 49633110200
    Mud Flap Holder
    Part Number: 49633110200
      No Longer Available
  • D-62
    Mud Flap – Part Number: 50033110200
    Mud Flap
    Part Number: 50033110200
      No Longer Available
  • D-63
    Bolt-Plus-6X12 – Part Number: 6695015
    Bolt-Plus-6X12
    Part Number: 6695015
      No Longer Available
  • D-64
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • D-65
    Small Washer 6 – Part Number: 6695183
    Small Washer 6
    Part Number: 6695183
      Special Order
    $6.16
  • D-66
    Screw 4x10 – Part Number: 6694863
    Screw 4x10
    Part Number: 6694863
      No Longer Available
  • D-66.1
    Screw 4X12 – Part Number: 6694865
    Screw 4X12
    Part Number: 6694865
      No Longer Available
  • D-67
    Washer,4 – Part Number: 6685070
    Washer,4
    Part Number: 6685070
      No Longer Available
  • D-67.1
    Washer,4 – Part Number: 6685070
    Washer,4
    Part Number: 6685070
      No Longer Available
  • D-68
    S.Washer 4 – Part Number: 6695211
    S.Washer 4
    Part Number: 6695211
      No Longer Available
  • D-69
    Nut M4 – Part Number: 6685069
    Nut M4
    Part Number: 6685069
      No Longer Available
  • D-70
    Clutch Case Stay – Part Number: 33933110200
    Clutch Case Stay
    Part Number: 33933110200
      No Longer Available
  • D-71
    Bolt-6X16 Plus – Part Number: 6695019
    Bolt-6X16 Plus
    Part Number: 6695019
      No Longer Available
  • D-72
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • D-73
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • D-76
    Hex. Nut 6 – Part Number: 6684792
    Hex. Nut 6
    Part Number: 6684792
      Special Order
    $6.16
  • D-77
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • D-78
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • D-79
    Bolt-6X16 Plus – Part Number: 6695019
    Bolt-6X16 Plus
    Part Number: 6695019
      No Longer Available
  • D-80
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available

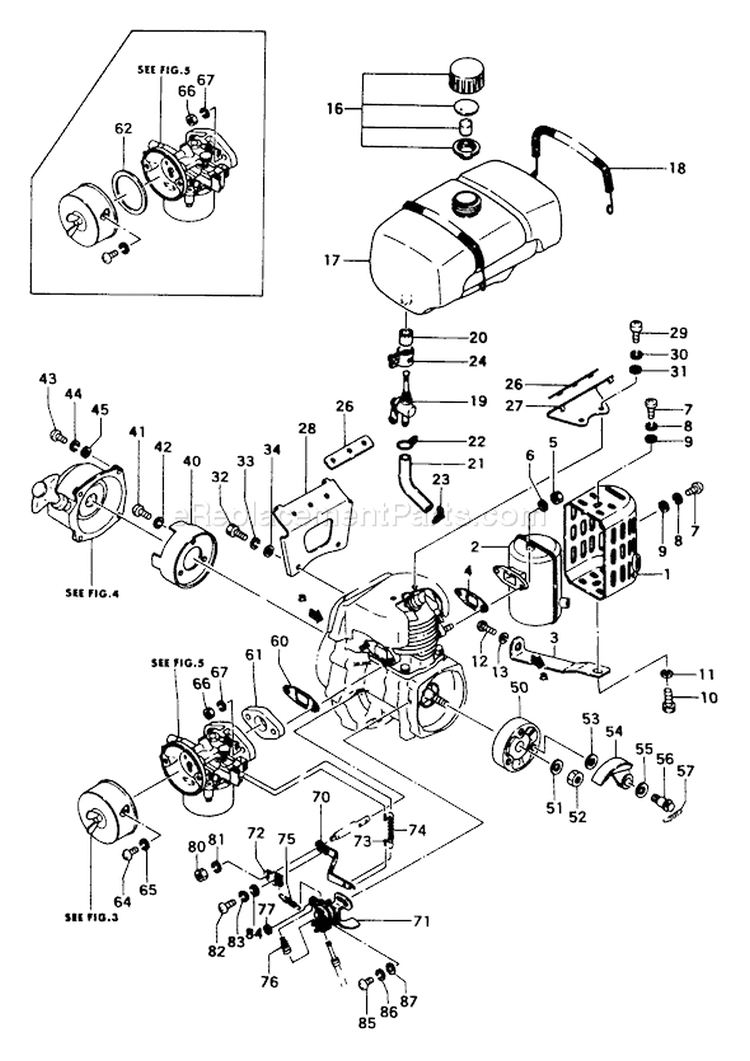

Page E
Page E Diagram and Parts List for  Tanaka Edger
  • E-1
    Muffler Protector – Part Number: 6692819
    Muffler Protector
    Part Number: 6692819
      No Longer Available
  • E-2
    Muffler Comp. – Part Number: 6692579
    Muffler Comp.
    Part Number: 6692579
      No Longer Available
  • E-3
    Muffler Protector Stay – Part Number: 76010243200
    Muffler Protector Stay
    Part Number: 76010243200
      No Longer Available
  • E-4
    Gasket-muffler – Part Number: 6692746
    Gasket-muffler
    Part Number: 6692746
      In Stock
    Minimum Quantity of 2 required
    $5.35
  • E-5
    Hex. Nut 6 – Part Number: 6684792
    Hex. Nut 6
    Part Number: 6684792
      Special Order
    $6.16
  • E-6
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • E-7
    Screw 6X8 – Part Number: 6694923
    Screw 6X8
    Part Number: 6694923
      No Longer Available
  • E-8
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • E-9
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • E-10
    Set Bolt – Part Number: 6694982
    Set Bolt
    Part Number: 6694982
      Special Order
    $6.16
  • E-11
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • E-12
    Screw-6X30 – Part Number: 6694940
    Screw-6X30
    Part Number: 6694940
      No Longer Available
  • E-13
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • E-16
    Tank Cap Assembly. Red – Part Number: 6691731
    Tank Cap Assembly. Red
    Part Number: 6691731
      No Longer Available
  • E-17
    Tank – Part Number: 6695715
    Tank
    Part Number: 6695715
      No Longer Available
  • E-18
    Fuel Tank Band – Part Number: 6692175
    Fuel Tank Band
    Part Number: 6692175
      No Longer Available
  • E-19
    Pet-Cock Assembly – Part Number: 6691657
    Pet-Cock Assembly
    Part Number: 6691657
      No Longer Available
  • E-20
    Shield Tube – Part Number: 6688157
    Shield Tube
    Part Number: 6688157
      No Longer Available
  • E-21
    Pipe-Fuel-5X8X14 – Part Number: 6692393
    Pipe-Fuel-5X8X14
    Part Number: 6692393
      No Longer Available
Page F
Page F Diagram and Parts List for  Tanaka Edger
Page G
Page G Diagram and Parts List for  Tanaka Edger
  • G-1
    Handle B Comp. – Part Number: 16033110801
    Handle B Comp.
    Part Number: 16033110801
      No Longer Available
  • G-2
    Handle A – Part Number: 15533110201
    Handle A
    Part Number: 15533110201
      No Longer Available
  • G-3
    Stop Button Bracket – Part Number: 64033110201
    Stop Button Bracket
    Part Number: 64033110201
      No Longer Available
  • G-4
    Adjust Plate – Part Number: 47533110200
    Adjust Plate
    Part Number: 47533110200
      No Longer Available
  • G-5
    Pin-Spring-5X16 – Part Number: 99324050160
    Pin-Spring-5X16
    Part Number: 99324050160
      No Longer Available
  • G-6
    Adjust Lever – Part Number: 47233110200
    Adjust Lever
    Part Number: 47233110200
      No Longer Available
  • G-7
    Adjust Spring – Part Number: 47333110200
    Adjust Spring
    Part Number: 47333110200
      No Longer Available
  • G-8
    Adjust Bolt A – Part Number: 47833110200
    Adjust Bolt A
    Part Number: 47833110200
      No Longer Available
  • G-9
    Adjust Bolt B – Part Number: 47933110200
    Adjust Bolt B
    Part Number: 47933110200
      No Longer Available
  • G-10
    Adjust Washer – Part Number: 47433110200
    Adjust Washer
    Part Number: 47433110200
      No Longer Available
  • G-11
    Washer 10 – Part Number: 6695198
    Washer 10
    Part Number: 6695198
      In Stock
    $4.28
  • G-12
    Nut-8 – Part Number: 6684612
    Nut-8
    Part Number: 6684612
      No Longer Available
  • G-13
    S.Washer 8 – Part Number: 6684971
    S.Washer 8
    Part Number: 6684971
      Special Order
    $4.28
  • G-14
    Washer 8 – Part Number: 6684611
    Washer 8
    Part Number: 6684611
      No Longer Available
  • G-15
    Bolt 6X30 – Part Number: 6694990
    Bolt 6X30
    Part Number: 6694990
      Special Order
    $6.16
  • G-16
    Hex. Nut 6 – Part Number: 6684792
    Hex. Nut 6
    Part Number: 6684792
      Special Order
    $6.16
  • G-17
    Lock Washer – Part Number: 6695219
    Lock Washer
    Part Number: 6695219
      No Longer Available
  • G-18
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • G-19
    Bolt 6X30 – Part Number: 6694990
    Bolt 6X30
    Part Number: 6694990
      Special Order
    $6.16
  • G-20
    Throttle Lever – Part Number: 16233110202
    Throttle Lever
    Part Number: 16233110202
      No Longer Available
  • G-21
    Bolt 6X30 – Part Number: 6694990
    Bolt 6X30
    Part Number: 6694990
      Special Order
    $6.16
  • G-21
    Bolt-6X35 – Part Number: 6694992
    Bolt-6X35
    Part Number: 6694992
      Special Order
    $6.16
  • G-22
    Nut-6 – Part Number: 6695159
    Nut-6
    Part Number: 6695159
      Special Order
    $6.16
  • G-22
    Nut-6 – Part Number: 6695159
    Nut-6
    Part Number: 6695159
      Special Order
    $6.16
  • G-23
    Bolt-6X35 – Part Number: 6694992
    Bolt-6X35
    Part Number: 6694992
      Special Order
    $6.16
  • G-25
    Push Pin Bracket – Part Number: 15733110200
    Push Pin Bracket
    Part Number: 15733110200
      No Longer Available
  • G-26
    Push Pin Comp. – Part Number: 6686434
    Push Pin Comp.
    Part Number: 6686434
      Special Order
    $6.16
  • G-27
    Screw-4X30 – Part Number: 6694878
    Screw-4X30
    Part Number: 6694878
      No Longer Available
  • G-28
    Nut-4 – Part Number: 6695119
    Nut-4
    Part Number: 6695119
      Special Order
    $6.16
  • G-29
    Washer,4 – Part Number: 6685070
    Washer,4
    Part Number: 6685070
      No Longer Available
  • G-31
    Switch-Stop – Part Number: 6687501
    Switch-Stop
    Part Number: 6687501
      No Longer Available
  • G-32
    Switch Name Plate – Part Number: 6687949
    Switch Name Plate
    Part Number: 6687949
      No Longer Available
  • G-36
    Throttle Wire Assembly – Part Number: 6693929
    Throttle Wire Assembly
    Part Number: 6693929
      Special Order
    $15.49
  • G-37
    Stop Cord Comp. – Part Number: 6687879
    Stop Cord Comp.
    Part Number: 6687879
      No Longer Available
  • G-38
    Stop Cord Protection Tube – Part Number: 26401037200
    Stop Cord Protection Tube
    Part Number: 26401037200
      No Longer Available
  • G-38
    Vinyl Tube – Part Number: 6688510
    Vinyl Tube
    Part Number: 6688510
      No Longer Available
  • G-39
    Wire Clamp Band – Part Number: 90332201200
    Wire Clamp Band
    Part Number: 90332201200
      Special Order
    $6.16
Page H
Page H Diagram and Parts List for  Tanaka Edger
  • H-1
    Choke Mark – Part Number: 6694432
    Choke Mark
    Part Number: 6694432
      No Longer Available
  • H-2
    Name Plate – Part Number: 6694339
    Name Plate
    Part Number: 6694339
      Special Order
    $6.16
  • H-2.1
    Name Plate – Part Number: 6694339
    Name Plate
    Part Number: 6694339
      Special Order
    $6.16
Page I
Page I Diagram and Parts List for  Tanaka Edger
Page J
Page J Diagram and Parts List for  Tanaka Edger
