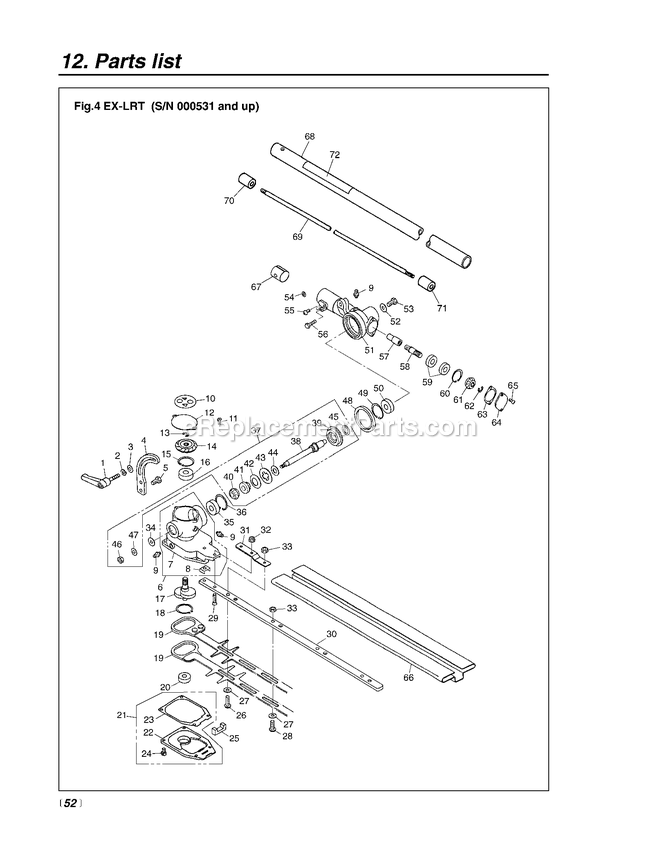

Cutting Equipment Diagram and Parts List for 000531 AND UP RedMax Edger
Cutting Equipment
Previous Showing All Parts Next
Cutting Equipment
Cutting Equipment Diagram and Parts List for 000531 AND UP RedMax Edger
  • 1
    LEVER, ANGLE ADJMT M – Part Number: 515684001
    LEVER, ANGLE ADJMT M
    Part Number: 515684001
      Special Order
    $63.77
  • 2
    Washer – Part Number: 510488001
    Washer
    Part Number: 510488001
      Special Order
    $5.95
  • 3
    WASHER – Part Number: 515698601
    WASHER
    Part Number: 515698601
      Special Order
    $5.95
  • 4
    Plate – Part Number: 5215015-01
    Plate
    Part Number: 5215015-01
      No Longer Available
  • 5
    BOLT M6X12 (RPLS 022510612) – Part Number: 516066601
    BOLT M6X12 (RPLS 022510612)
    Part Number: 516066601
      Special Order
    $5.95
  • 6
    CASE – Part Number: 587862802
    CASE
    Part Number: 587862802
      Special Order
    $142.51
  • 8
    PLATE – Part Number: 515697101
    PLATE
    Part Number: 515697101
      Special Order
    $11.92
  • 9
    Fitting – Part Number: 505171501
    Fitting
    Part Number: 505171501
      In Stock
    $7.46
  • 10
    LABEL – Part Number: 515697201
    LABEL
    Part Number: 515697201
      Special Order
    $7.46
  • 11
    SCREW – Part Number: 510474901
    SCREW
    Part Number: 510474901
      Special Order
    $5.95
  • 12
    COVER(A) – Part Number: 515684501
    COVER(A)
    Part Number: 515684501
      Special Order
    $7.46
  • 13
    RING – Part Number: 515684601
    RING
    Part Number: 515684601
      Special Order
    $5.95
  • 14
    GEAR – Part Number: 515697301
    GEAR
    Part Number: 515697301
      Special Order
    $68.50
  • 15
    Ring – Part Number: 526760701
    Ring
    Part Number: 526760701
      Special Order
    $5.95
  • 16
    BEARING – Part Number: 526776501
    BEARING
    Part Number: 526776501
      Special Order
    $13.42
  • 17
    CRANKSHAFT – Part Number: 515697401
    CRANKSHAFT
    Part Number: 515697401
      Special Order
    $142.51
  • 18
    RING, SNAP, M28 X 1.5 – Part Number: 516124801
    RING, SNAP, M28 X 1.5
    Part Number: 516124801
      Special Order
    $5.95
  • 19
    UPP-LOW-BLADE – Part Number: 515697701
    UPP-LOW-BLADE
    Part Number: 515697701
      Special Order
    $106.87
  • 20
    BEARING – Part Number: 526775201
    BEARING
    Part Number: 526775201
      Special Order
    $10.46
  • 21
    Cover – Part Number: 5215012-01
    Cover
    Part Number: 5215012-01
      No Longer Available
  • 22
    COVER – Part Number: 515698001
    COVER
    Part Number: 515698001
      Special Order
    $38.02
  • 23
    GASKET – Part Number: 515698301
    GASKET
    Part Number: 515698301
      Special Order
    $7.46
  • 24
    Use 848a2r61c0 – Part Number: 5742647-01
    Use 848a2r61c0
    Part Number: 5742647-01
      No Longer Available
  • 25
    FELT – Part Number: 515698201
    FELT
    Part Number: 515698201
      Special Order
    $5.96
  • 26
    SCREW(R3873,388411750&11770 – Part Number: 521297501
    SCREW(R3873,388411750&11770
    Part Number: 521297501
      Special Order
    $5.96
  • 27
    WASHER – Part Number: 515232001
    WASHER
    Part Number: 515232001
      Special Order
    $5.95
  • 28
    SCREW.L17 – Part Number: 515685201
    SCREW.L17
    Part Number: 515685201
      Special Order
    $5.96
  • 29
    SCREW.5X20 – Part Number: 515685401
    SCREW.5X20
    Part Number: 515685401
      Special Order
    $5.96
  • 30
    PLATE – Part Number: 515698401
    PLATE
    Part Number: 515698401
      Special Order
    $40.75
  • 31
    PLATE – Part Number: 515698501
    PLATE
    Part Number: 515698501
      Special Order
    $7.46
  • 32
    Nut – Part Number: 505182601
    Nut
    Part Number: 505182601
      Special Order
    $5.95
  • 33
    NUT – Part Number: 515232101
    NUT
    Part Number: 515232101
      Special Order
    $5.95
  • 34
    WASHER – Part Number: 515698601
    WASHER
    Part Number: 515698601
      Special Order
    $5.95
  • 35
    BEARING – Part Number: 515684901
    BEARING
    Part Number: 515684901
      Special Order
    $19.40
  • 36
    RING, SNAP, M22 X 1.2 – Part Number: 516125301
    RING, SNAP, M22 X 1.2
    Part Number: 516125301
      Special Order
    $5.95
  • 37
    SHAFT ASSY T400813600 – Part Number: 521830301
    SHAFT ASSY T400813600
    Part Number: 521830301
      Special Order
    $164.87
  • 40
    GEAR (C) – Part Number: 521830401
    GEAR (C)
    Part Number: 521830401
      Special Order
    $40.75
  • 42
    WASHER, SPRING – Part Number: 521830501
    WASHER, SPRING
    Part Number: 521830501
      Special Order
    $19.40
  • 43
    PLATE – Part Number: 521830601
    PLATE
    Part Number: 521830601
      Special Order
    $19.40
  • 44
    WASHER – Part Number: 521830701
    WASHER
    Part Number: 521830701
      Special Order
    $5.96
  • 45
    Washer – Part Number: 5218308-01
    Washer
    Part Number: 5218308-01
      No Longer Available
  • 46
    Nut – Part Number: 510486101
    Nut
    Part Number: 510486101
      Special Order
    $5.95
  • 47
    Washer – Part Number: 510488001
    Washer
    Part Number: 510488001
      Special Order
    $5.95
  • 48
    O-RING – Part Number: 515685801
    O-RING
    Part Number: 515685801
      Special Order
    $5.96
  • 49
    Ring – Part Number: 526760701
    Ring
    Part Number: 526760701
      Special Order
    $5.95
  • 50
    BEARING – Part Number: 526776501
    BEARING
    Part Number: 526776501
      Special Order
    $13.42
  • 51
    CASE(B) – Part Number: 515698701
    CASE(B)
    Part Number: 515698701
      Special Order
    $127.53
  • 52
    WASHER – Part Number: 515698601
    WASHER
    Part Number: 515698601
      Special Order
    $5.95
  • 53
    BOLT M6X12 (RPLS 022510612) – Part Number: 516066601
    BOLT M6X12 (RPLS 022510612)
    Part Number: 516066601
      Special Order
    $5.95
  • 54
    Washer – Part Number: 5215036-01
    Washer
    Part Number: 5215036-01
      No Longer Available
  • 55
    Bolt – Part Number: 5109673-01
    Bolt
    Part Number: 5109673-01
      No Longer Available
  • 56
    BOLT – Part Number: 514234801
    BOLT
    Part Number: 514234801
      Special Order
    $5.95
  • 57
    JOINT – Part Number: 515698901
    JOINT
    Part Number: 515698901
      Special Order
    $33.96
  • 58
    GEARSHAFT(B) – Part Number: 515686101
    GEARSHAFT(B)
    Part Number: 515686101
      Special Order
    $74.73
  • 59
    BEARING – Part Number: 515699001
    BEARING
    Part Number: 515699001
      Special Order
    $38.02
  • 60
    RING, SNAP, M22 X 1.2 – Part Number: 516125301
    RING, SNAP, M22 X 1.2
    Part Number: 516125301
      Special Order
    $5.95
  • 61
    GEAR – Part Number: 515699101
    GEAR
    Part Number: 515699101
      Special Order
    $40.75
  • 62
    RING – Part Number: 515684601
    RING
    Part Number: 515684601
      Special Order
    $5.95
  • 63
    GASKET – Part Number: 515686401
    GASKET
    Part Number: 515686401
      Special Order
    $14.92
  • 64
    Plate – Part Number: 5214964-01
    Plate
    Part Number: 5214964-01
      No Longer Available
  • 65
    SCREW – Part Number: 510475001
    SCREW
    Part Number: 510475001
      Special Order
    $5.95
  • 66
    COVER – Part Number: 515699201
    COVER
    Part Number: 515699201
      Special Order
    $11.92
  • 67
    Spacer – Part Number: 5215356-01
    Spacer
    Part Number: 5215356-01
      No Longer Available
  • 68
    PIPE-C – Part Number: 512529501
    PIPE-C
    Part Number: 512529501
      Special Order
    $84.38
  • 69
    SHAFT – Part Number: 521813601
    SHAFT
    Part Number: 521813601
      Special Order
    $47.55
  • 70
    SHAFT – Part Number: 515512901
    SHAFT
    Part Number: 515512901
      Special Order
    $33.96
  • 71
    SPACER – Part Number: 515513001
    SPACER
    Part Number: 515513001
      Special Order
    $14.92
  • 72
    Label.Name – Part Number: 5109680-01
    Label.Name
    Part Number: 5109680-01
      No Longer Available
