Drive Diagram and Parts List for 28086 - 35207 RedMax Edger
Drive

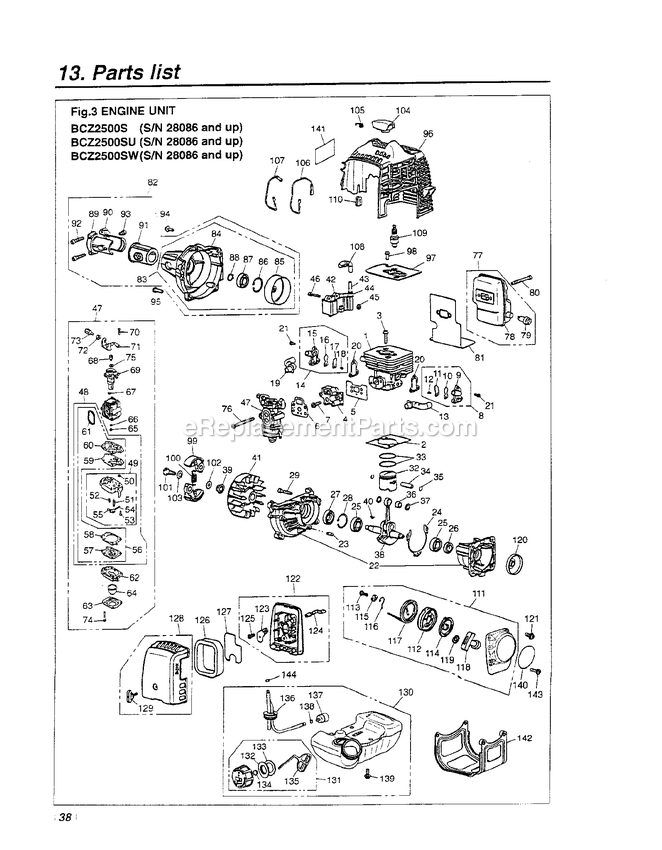

Engine Diagram and Parts List for 28086 - 35207 RedMax Edger
Engine
Previous Showing All Parts Next
Drive
Drive Diagram and Parts List for 28086 - 35207 RedMax Edger
  • 1
    Pipe-Comp – Part Number: 5124964-01
    Pipe-Comp
    Part Number: 5124964-01
      No Longer Available
  • 1
    Cylinder – Part Number: 5153791-01
    Cylinder
    Part Number: 5153791-01
      No Longer Available
  • 2
    GASKET – Part Number: 515379301
    GASKET
    Part Number: 515379301
      In Stock
    $5.99
  • 2
    Shaft – Part Number: 514344201
    Shaft
    Part Number: 514344201
      On Order
    $51.62
  • 3
    Bolt – Part Number: 513412501
    Bolt
    Part Number: 513412501
      No Longer Available
  • 3
    Gearcae-Assy – Part Number: 5218038-01
    Gearcae-Assy
    Part Number: 5218038-01
      No Longer Available
  • 4
    Insulator – Part Number: 5213380-01
    Insulator
    Part Number: 5213380-01
      No Longer Available
  • 4
    Gearcase – Part Number: 5214791-01
    Gearcase
    Part Number: 5214791-01
      No Longer Available
  • 5
    Ball Bearing – Part Number: 516127701
    Ball Bearing
    Part Number: 516127701
      Special Order
    $26.88
  • 5
    Gasket – Part Number: 5213377-01
    Gasket
    Part Number: 5213377-01
      No Longer Available
  • 6
    Gasket – Part Number: 5213378-01
    Gasket
    Part Number: 5213378-01
      No Longer Available
  • 6
    Bearing – Part Number: 505170201
    Bearing
    Part Number: 505170201
      Special Order
    $11.92
  • 7
    Screw – Part Number: 510482301
    Screw
    Part Number: 510482301
      Special Order
    $5.96
  • 7
    Ring – Part Number: 526760701
    Ring
    Part Number: 526760701
      Special Order
    $5.95
  • 8
    Seal – Part Number: 514382501
    Seal
    Part Number: 514382501
      Special Order
    $7.46
  • 8
    Reedvalve(848f301601 – Part Number: 5213386-01
    Reedvalve(848f301601
    Part Number: 5213386-01
      No Longer Available
  • 9
    Valvecase(848f3016a1 – Part Number: 5213387-01
    Valvecase(848f3016a1
    Part Number: 5213387-01
      No Longer Available
  • 9
    SHAFT – Part Number: 521803901
    SHAFT
    Part Number: 521803901
      Special Order
    $31.24
  • 10
    REEDVALVE – Part Number: 515380601
    REEDVALVE
    Part Number: 515380601
      Special Order
    $19.40
  • 10
    GEAR – Part Number: 521470401
    GEAR
    Part Number: 521470401
      Special Order
    $33.96
  • 11
    Stopper – Part Number: 515380701
    Stopper
    Part Number: 515380701
      Special Order
    $11.92
  • 11
    NUT – Part Number: 521804001
    NUT
    Part Number: 521804001
      Special Order
    $5.96
  • 12
    Screw – Part Number: 515381101
    Screw
    Part Number: 515381101
      Special Order
    $5.98
  • 13
    PINION – Part Number: 521804101
    PINION
    Part Number: 521804101
      Special Order
    $38.02
  • 13
    PIPE, AIR – Part Number: 521339101
    PIPE, AIR
    Part Number: 521339101
      Special Order
    $11.92
  • 14
    Bearing – Part Number: 505169301
    Bearing
    Part Number: 505169301
      Special Order
    $8.96
  • 14
    REED VALVE(F)(R1611,481016200) – Part Number: 521609301
    REED VALVE(F)(R1611,481016200)
    Part Number: 521609301
      Special Order
    $44.82
  • 15
    Bearing – Part Number: 505169201
    Bearing
    Part Number: 505169201
      Special Order
    $8.96
  • 15
    Valvecase-(F) – Part Number: 5153814-01
    Valvecase-(F)
    Part Number: 5153814-01
      No Longer Available
  • 16
    Ring – Part Number: 505169501
    Ring
    Part Number: 505169501
      Special Order
    $10.46
  • 16
    REEDVALVE – Part Number: 515380601
    REEDVALVE
    Part Number: 515380601
      Special Order
    $19.40
  • 17
    Stopper – Part Number: 515380701
    Stopper
    Part Number: 515380701
      Special Order
    $11.92
  • 17
    SNAP RING – Part Number: 516125401
    SNAP RING
    Part Number: 516125401
      Special Order
    $5.95
  • 18
    Screw – Part Number: 515381101
    Screw
    Part Number: 515381101
      Special Order
    $5.98
  • 18
    Bot M5xL10 – Part Number: 505173901
    Bot M5xL10
    Part Number: 505173901
      Special Order
    $5.95
  • 19
    BOLT – Part Number: 514234801
    BOLT
    Part Number: 514234801
      Special Order
    $5.95
  • 19
    Pipe Air – Part Number: 5213392-01
    Pipe Air
    Part Number: 5213392-01
      No Longer Available
  • 20
    Gasket – Part Number: 5213390-01
    Gasket
    Part Number: 5213390-01
      No Longer Available
  • 20
    Holder – Part Number: 515632501
    Holder
    Part Number: 515632501
      Special Order
    $31.24
  • 21
    Screw – Part Number: 521339401
    Screw
    Part Number: 521339401
      No Longer Available
  • 21
    Fitting – Part Number: 505171501
    Fitting
    Part Number: 505171501
      In Stock
    $7.46
  • 22
    Crankcase – Part Number: 515381601
    Crankcase
    Part Number: 515381601
      Special Order
    $130.63
  • 22
    Washer – Part Number: 505171601
    Washer
    Part Number: 505171601
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 23
    Pin – Part Number: 505296101
    Pin
    Part Number: 505296101
      Special Order
    $5.95
  • 23
    Hanger Assy – Part Number: 5214663-01
    Hanger Assy
    Part Number: 5214663-01
      No Longer Available
  • 24
    Hanger – Part Number: 5214664-01
    Hanger
    Part Number: 5214664-01
      No Longer Available
  • 24
    Gasket – Part Number: 515381801
    Gasket
    Part Number: 515381801
      Special Order
    $5.95
  • 25
    Bearing – Part Number: 506610301
    Bearing
    Part Number: 506610301
      Special Order
    $13.46
  • 25
    Hanger – Part Number: 5216842-01
    Hanger
    Part Number: 5216842-01
      No Longer Available
  • 26
    Clamp – Part Number: 5216843-01
    Clamp
    Part Number: 5216843-01
      No Longer Available
  • 26
    Sealing – Part Number: 504121501
    Sealing
    Part Number: 504121501
      In Stock
    $11.92
  • 27
    Seal – Part Number: 506612901
    Seal
    Part Number: 506612901
      Special Order
    $5.95
  • 27
    Sleeve – Part Number: 5214665-01
    Sleeve
    Part Number: 5214665-01
      No Longer Available
  • 28
    Screw – Part Number: 5161134-01
    Screw
    Part Number: 5161134-01
      No Longer Available
  • 28
    Ring – Part Number: 506609901
    Ring
    Part Number: 506609901
      Special Order
    $5.95
  • 29
    Bolt – Part Number: 506609401
    Bolt
    Part Number: 506609401
      Special Order
    $5.95
  • 29
    Plate, Name – Part Number: 5740940-01
    Plate, Name
    Part Number: 5740940-01
      No Longer Available
  • 30
    PLATE, CAUTION*** – Part Number: 521468901
    PLATE, CAUTION***
    Part Number: 521468901
      Special Order
    $4.99
  • 31
    Handle – Part Number: 5260159-01
    Handle
    Part Number: 5260159-01
      No Longer Available
  • 32
    Handle(L) Comp – Part Number: 5125092-01
    Handle(L) Comp
    Part Number: 5125092-01
      No Longer Available
  • 32
    PISTON – Part Number: 521341601
    PISTON
    Part Number: 521341601
      Special Order
    $33.96
  • 33
    Ring.Piston – Part Number: 529251001
    Ring.Piston
    Part Number: 529251001
      In Stock
    $7.79
  • 33
    Handle Comp – Part Number: 5260160-01
    Handle Comp
    Part Number: 5260160-01
      No Longer Available
  • 34
    Lever – Part Number: 5214362-01
    Lever
    Part Number: 5214362-01
      No Longer Available
  • 34
    Pin – Part Number: 505040701
    Pin
    Part Number: 505040701
      Special Order
    $8.96
  • 35
    Ring – Part Number: 505045201
    Ring
    Part Number: 505045201
      Special Order
    $5.95
  • 35
    Cord – Part Number: 5124994-01
    Cord
    Part Number: 5124994-01
      No Longer Available
  • 36
    Bearing – Part Number: 505040901
    Bearing
    Part Number: 505040901
      Special Order
    $8.96
  • 36
    Cord – Part Number: 5124995-01
    Cord
    Part Number: 5124995-01
      No Longer Available
  • 37
    CABLE COMPLETE – Part Number: 512510001
    CABLE COMPLETE
    Part Number: 512510001
      Special Order
    $40.75
  • 37
    Washer – Part Number: 505041001
    Washer
    Part Number: 505041001
      Special Order
    $5.95
  • 38
    Tube – Part Number: 5740151-01
    Tube
    Part Number: 5740151-01
      No Longer Available
  • 39
    Clamp – Part Number: 5209368-01
    Clamp
    Part Number: 5209368-01
      No Longer Available
  • 39
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 40
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $5.95
  • 40
    Screw – Part Number: 5160952-01
    Screw
    Part Number: 5160952-01
      No Longer Available
  • 41
    Bracket – Part Number: 5212103-01
    Bracket
    Part Number: 5212103-01
      No Longer Available
  • 41
    ROTOR – Part Number: 521364301
    ROTOR
    Part Number: 521364301
      Special Order
    $51.62
  • 42
    Coil – Part Number: 5213419-01
    Coil
    Part Number: 5213419-01
      No Longer Available
  • 42
    Bracket – Part Number: 514395501
    Bracket
    Part Number: 514395501
      No Longer Available
  • 43
    Cap-L – Part Number: 514395601
    Cap-L
    Part Number: 514395601
      No Longer Available
  • 43
    CORD – Part Number: 515384701
    CORD
    Part Number: 515384701
      Special Order
    $11.92
  • 44
    Cap – Part Number: 516744001
    Cap
    Part Number: 516744001
      On Order
    $5.96
  • 44
    Cap-U – Part Number: 505294901
    Cap-U
    Part Number: 505294901
      No Longer Available
  • 45
    Bolt, m5 x 22 – Part Number: 516070901
    Bolt, m5 x 22
    Part Number: 516070901
      Special Order
    $4.99
  • 45
    Spacer – Part Number: 504118601
    Spacer
    Part Number: 504118601
      Special Order
    $5.95
  • 46
    Bolt – Part Number: 505299001
    Bolt
    Part Number: 505299001
      No Longer Available
  • 46
    Bolt – Part Number: 5160710-01
    Bolt
    Part Number: 5160710-01
      No Longer Available
  • 47
    Protector – Part Number: 521538701
    Protector
    Part Number: 521538701
      No Longer Available
  • 47
    Carburetor-A – Part Number: 5153859-01
    Carburetor-A
    Part Number: 5153859-01
      No Longer Available
  • 48
    Band – Part Number: 514364001
    Band
    Part Number: 514364001
      No Longer Available
  • 49
    Body – Part Number: 5213439-01
    Body
    Part Number: 5213439-01
      No Longer Available
  • 49
    Guard – Part Number: 5214795-01
    Guard
    Part Number: 5214795-01
      No Longer Available
  • 50
    Guard – Part Number: 5214796-01
    Guard
    Part Number: 5214796-01
      No Longer Available
  • 51
    PLATE-C – Part Number: 515654401
    PLATE-C
    Part Number: 515654401
      Special Order
    $44.82
  • 52
    Plate – Part Number: 5214799-01
    Plate
    Part Number: 5214799-01
      No Longer Available
  • 53
    BLADE – Part Number: 521480001
    BLADE
    Part Number: 521480001
      Special Order
    $3.99
  • 54
    SCREW – Part Number: 516115301
    SCREW
    Part Number: 516115301
      Special Order
    $2.99
  • 55
    Plate – Part Number: 5214797-01
    Plate
    Part Number: 5214797-01
      No Longer Available
  • 56
    Bolt – Part Number: 5160706-01
    Bolt
    Part Number: 5160706-01
      No Longer Available
  • 56
    Gasket Kit – Part Number: 5153786-01
    Gasket Kit
    Part Number: 5153786-01
      No Longer Available
  • 57
    Washer, Spring M – Part Number: 516076301
    Washer, Spring M
    Part Number: 516076301
      No Longer Available
  • 58
    STRAP ASSEMBLY – Part Number: 510997801
    STRAP ASSEMBLY
    Part Number: 510997801
      Special Order
    $74.73
  • 59
    TOOL SET – Part Number: 521804601
    TOOL SET
    Part Number: 521804601
      Special Order
    $26.88
  • 60
    SOCKET – Part Number: 521804801
    SOCKET
    Part Number: 521804801
      Special Order
    $7.46
  • 61
    Wrench – Part Number: 5106298-01
    Wrench
    Part Number: 5106298-01
      No Longer Available
  • 61
    Ring – Part Number: 5213434-01
    Ring
    Part Number: 5213434-01
      No Longer Available
  • 62
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $31.24
  • 62
    Spanner – Part Number: 506615001
    Spanner
    Part Number: 506615001
      Special Order
    $7.46
  • 63
    Bar – Part Number: 505312001
    Bar
    Part Number: 505312001
      Special Order
    $5.95
  • 63
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $7.46
  • 64
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.92
  • 64
    Goggle – Part Number: 5124988-01
    Goggle
    Part Number: 5124988-01
      No Longer Available
  • 65
    Spanner – Part Number: 506615001
    Spanner
    Part Number: 506615001
      Special Order
    $7.46
  • 65
    JET – Part Number: 515386201
    JET
    Part Number: 515386201
      Special Order
    $29.88
  • 66
    CASE-COMP – Part Number: 515639101
    CASE-COMP
    Part Number: 515639101
      Special Order
    $33.96
  • 66
    O-Ring – Part Number: 505307501
    O-Ring
    Part Number: 505307501
      In Stock
    $5.95
  • 67
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 67
    CORD HOLDER – Part Number: 515639501
    CORD HOLDER
    Part Number: 515639501
      In Stock
    $19.40
  • 68
    COVER – Part Number: 515639401
    COVER
    Part Number: 515639401
      Special Order
    $22.40
  • 68
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $5.96
  • 69
    SPRING – Part Number: 515517001
    SPRING
    Part Number: 515517001
      On Order
    $5.96
  • 70
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $5.95
  • 70
    Cord – Part Number: 5214726-01
    Cord
    Part Number: 5214726-01
      No Longer Available
  • 71
    Plate – Part Number: 5209394-01
    Plate
    Part Number: 5209394-01
      No Longer Available
  • 71
    Bracket – Part Number: 544364801
    Bracket
    Part Number: 544364801
      Special Order
    $31.24
  • 72
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $5.95
  • 72
    PLATE – Part Number: 514163501
    PLATE
    Part Number: 514163501
      Special Order
    $5.95
  • 73
    HOLDER (B) – Part Number: 515511401
    HOLDER (B)
    Part Number: 515511401
      Special Order
    $17.92
  • 73
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $5.96
  • 74
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 75
    Washer – Part Number: 506617001
    Washer
    Part Number: 506617001
      No Longer Available
  • 76
    Screw – Part Number: 510483101
    Screw
    Part Number: 510483101
      Special Order
    $5.95
  • 77
    Muffler-A – Part Number: 5213381-01
    Muffler-A
    Part Number: 5213381-01
      No Longer Available
  • 78
    Muffler – Part Number: 5153800-01
    Muffler
    Part Number: 5153800-01
      No Longer Available
  • 79
    Arrester – Part Number: 506615601
    Arrester
    Part Number: 506615601
      Special Order
    $8.96
  • 80
    Bolt – Part Number: 516071401
    Bolt
    Part Number: 516071401
      No Longer Available
  • 81
    GASKET*** – Part Number: 521338501
    GASKET***
    Part Number: 521338501
      Special Order
    $9.68
  • 82
    Housing – Part Number: 5153821-01
    Housing
    Part Number: 5153821-01
      No Longer Available
  • 83
    Cover – Part Number: 5153823-01
    Cover
    Part Number: 5153823-01
      No Longer Available
  • 84
    Cover – Part Number: 5153825-01
    Cover
    Part Number: 5153825-01
      No Longer Available
  • 85
    Drum – Part Number: 521609801
    Drum
    Part Number: 521609801
      Special Order
    $47.55
  • 86
    Ring – Part Number: 506609901
    Ring
    Part Number: 506609901
      Special Order
    $5.95
  • 87
    Bearing – Part Number: 529269801
    Bearing
    Part Number: 529269801
      Special Order
    $5.95
  • 88
    Ring – Part Number: 516124101
    Ring
    Part Number: 516124101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 89
    Bracket – Part Number: 515649401
    Bracket
    Part Number: 515649401
      Special Order
    $19.40
  • 90
    Bracket – Part Number: 515649501
    Bracket
    Part Number: 515649501
      No Longer Available
  • 91
    Cushion – Part Number: 515649601
    Cushion
    Part Number: 515649601
      Special Order
    $11.92
  • 92
    Bolt – Part Number: 506609401
    Bolt
    Part Number: 506609401
      Special Order
    $5.95
  • 93
    Bolt – Part Number: 5105144-01
    Bolt
    Part Number: 5105144-01
      No Longer Available
  • 94
    Screw – Part Number: 515418701
    Screw
    Part Number: 515418701
      Special Order
    $5.95
  • 95
    Screw – Part Number: 510482301
    Screw
    Part Number: 510482301
      Special Order
    $5.96
  • 96
    COVER.ENGINE – Part Number: 515383301
    COVER.ENGINE
    Part Number: 515383301
      Special Order
    $26.88
  • 97
    Plate Cyl – Part Number: 5153794-01
    Plate Cyl
    Part Number: 5153794-01
      No Longer Available
  • 98
    Screw – Part Number: 510481801
    Screw
    Part Number: 510481801
      Special Order
    $5.96
  • 99
    Shoe – Part Number: 515389201
    Shoe
    Part Number: 515389201
      No Longer Available
  • 100
    Spring – Part Number: 515389301
    Spring
    Part Number: 515389301
      Special Order
    $5.96
  • 101
    Bolt – Part Number: 513189601
    Bolt
    Part Number: 513189601
      Special Order
    $5.95
  • 101
    Blade, 9 – Part Number: 574159301
    Blade, 9
    Part Number: 574159301
      No Longer Available
  • 102
    Blade, 9 – Part Number: 574159401
    Blade, 9
    Part Number: 574159401
      No Longer Available
  • 102
    Washer – Part Number: 505054401
    Washer
    Part Number: 505054401
      Special Order
    $5.95
  • 103
    Washer – Part Number: 513189501
    Washer
    Part Number: 513189501
      Special Order
    $5.95
  • 103
    Blade, 8", 8 Tooth (Acc.) – Part Number: 5741585-01
    Blade, 8", 8 Tooth (Acc.)
    Part Number: 5741585-01
      No Longer Available
  • 104
    Hub Cap – Part Number: 5153850-01
    Hub Cap
    Part Number: 5153850-01
      No Longer Available
  • 104
    RMX 9-INCH 8T GRASS/BRUSH BLAD – Part Number: 574158601
    RMX 9-INCH 8T GRASS/BRUSH BLAD
    Part Number: 574158601
      Special Order
    $34.18
  • 105
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $5.95
  • 105
    Blade, 8", 4 Tooth (Acc.) – Part Number: 5741583-01
    Blade, 8", 4 Tooth (Acc.)
    Part Number: 5741583-01
      No Longer Available
  • 106
    Blade, 9 – Part Number: 574158401
    Blade, 9
    Part Number: 574158401
      No Longer Available
  • 106
    Cord – Part Number: 515384801
    Cord
    Part Number: 515384801
      Special Order
    $7.46
  • 107
    COVER (10MM) – Part Number: 514358301
    COVER (10MM)
    Part Number: 514358301
      Special Order
    $11.92
  • 107
    Cord – Part Number: 515384901
    Cord
    Part Number: 515384901
      Special Order
    $5.96
  • 108
    Tube – Part Number: 513764701
    Tube
    Part Number: 513764701
      Special Order
    $5.95
  • 109
    Sparkplug.Cmr7a – Part Number: 5153852-01
    Sparkplug.Cmr7a
    Part Number: 5153852-01
      No Longer Available
  • 110
    Gromet – Part Number: 506615901
    Gromet
    Part Number: 506615901
      Special Order
    $5.95
  • 111
    Recoil-A – Part Number: 515385401
    Recoil-A
    Part Number: 515385401
      Special Order
    $68.50
  • 112
    Rope – Part Number: 504114901
    Rope
    Part Number: 504114901
      In Stock
    $10.46
  • 113
    Screw – Part Number: 515367101
    Screw
    Part Number: 515367101
      Special Order
    $5.95
  • 114
    Spring.spiral – Part Number: 504114701
    Spring.spiral
    Part Number: 504114701
      Special Order
    $17.92
  • 115
    Collar – Part Number: 504114601
    Collar
    Part Number: 504114601
      Special Order
    $5.96
  • 116
    Collar – Part Number: 504114601
    Collar
    Part Number: 504114601
      Special Order
    $5.96
  • 117
    Arm – Part Number: 504114801
    Arm
    Part Number: 504114801
      Special Order
    $7.46
  • 118
    Knob – Part Number: 506614701
    Knob
    Part Number: 506614701
      On Order
    $8.96
  • 119
    Plate.Stopper – Part Number: 515385601
    Plate.Stopper
    Part Number: 515385601
      Special Order
    $5.95
  • 120
    Pulley – Part Number: 504114401
    Pulley
    Part Number: 504114401
      Special Order
    $14.60
  • 121
    Screw – Part Number: 515418701
    Screw
    Part Number: 515418701
      Special Order
    $5.95
  • 122
    BODY ASSEMBLY – Part Number: 521344001
    BODY ASSEMBLY
    Part Number: 521344001
      Special Order
    $7.46
  • 123
    Plate.Choke – Part Number: 515386501
    Plate.Choke
    Part Number: 515386501
      No Longer Available
  • 124
    Lever – Part Number: 515417201
    Lever
    Part Number: 515417201
      No Longer Available
  • 125
    Screw – Part Number: 516771801
    Screw
    Part Number: 516771801
      Special Order
    $5.95
  • 126
    ELEMENT – Part Number: 515386601
    ELEMENT
    Part Number: 515386601
      Special Order
    $7.46
  • 127
    Screen – Part Number: 5213443-01
    Screen
    Part Number: 5213443-01
      No Longer Available
  • 128
    Cover – Part Number: 5153868-01
    Cover
    Part Number: 5153868-01
      No Longer Available
  • 129
    Knob – Part Number: 504115101
    Knob
    Part Number: 504115101
      In Stock
    $5.96
  • 130
    Tank-A – Part Number: 5123171-01
    Tank-A
    Part Number: 5123171-01
      No Longer Available
  • 131
    Cap Assembly – Part Number: 505309601
    Cap Assembly
    Part Number: 505309601
      In Stock
    $17.92
  • 132
    Holder Assembly – Part Number: 506615401
    Holder Assembly
    Part Number: 506615401
      No Longer Available
  • 133
    Packing – Part Number: 506744301
    Packing
    Part Number: 506744301
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 134
    Filter – Part Number: 506746801
    Filter
    Part Number: 506746801
      In Stock
    $8.10
  • 135
    Stopper – Part Number: 506745801
    Stopper
    Part Number: 506745801
      Special Order
    $5.95
  • 136
    Pipe – Part Number: 597967207
    Pipe
    Part Number: 597967207
      In Stock
    $17.92
  • 137
    Filter – Part Number: 515418501
    Filter
    Part Number: 515418501
      In Stock
    $8.96
  • 138
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.95
  • 139
    Screw – Part Number: 515418701
    Screw
    Part Number: 515418701
      Special Order
    $5.95
  • 141
    Label.Cover – Part Number: 5153830-01
    Label.Cover
    Part Number: 5153830-01
      No Longer Available
  • 142
    GUARD – Part Number: 511371201
    GUARD
    Part Number: 511371201
      Special Order
    $17.92
  • 143
    Screw – Part Number: 5161134-01
    Screw
    Part Number: 5161134-01
      No Longer Available
  • 144
    Clip – Part Number: 506741501
    Clip
    Part Number: 506741501
      In Stock
    $5.95
Engine
Engine Diagram and Parts List for 28086 - 35207 RedMax Edger
  • 1
    Cylinder – Part Number: 5153791-01
    Cylinder
    Part Number: 5153791-01
      No Longer Available
  • 1
    Pipe-Comp – Part Number: 5124964-01
    Pipe-Comp
    Part Number: 5124964-01
      No Longer Available
  • 2
    GASKET – Part Number: 515379301
    GASKET
    Part Number: 515379301
      In Stock
    $5.99
  • 2
    Shaft – Part Number: 514344201
    Shaft
    Part Number: 514344201
      On Order
    $51.62
  • 3
    Bolt – Part Number: 513412501
    Bolt
    Part Number: 513412501
      No Longer Available
  • 3
    Gearcae-Assy – Part Number: 5218038-01
    Gearcae-Assy
    Part Number: 5218038-01
      No Longer Available
  • 4
    Gearcase – Part Number: 5214791-01
    Gearcase
    Part Number: 5214791-01
      No Longer Available
  • 4
    Insulator – Part Number: 5213380-01
    Insulator
    Part Number: 5213380-01
      No Longer Available
  • 5
    Gasket – Part Number: 5213377-01
    Gasket
    Part Number: 5213377-01
      No Longer Available
  • 5
    Ball Bearing – Part Number: 516127701
    Ball Bearing
    Part Number: 516127701
      Special Order
    $26.88
  • 6
    Bearing – Part Number: 505170201
    Bearing
    Part Number: 505170201
      Special Order
    $11.92
  • 6
    Gasket – Part Number: 5213378-01
    Gasket
    Part Number: 5213378-01
      No Longer Available
  • 7
    Screw – Part Number: 510482301
    Screw
    Part Number: 510482301
      Special Order
    $5.96
  • 7
    Ring – Part Number: 526760701
    Ring
    Part Number: 526760701
      Special Order
    $5.95
  • 8
    Reedvalve(848f301601 – Part Number: 5213386-01
    Reedvalve(848f301601
    Part Number: 5213386-01
      No Longer Available
  • 8
    Seal – Part Number: 514382501
    Seal
    Part Number: 514382501
      Special Order
    $7.46
  • 9
    SHAFT – Part Number: 521803901
    SHAFT
    Part Number: 521803901
      Special Order
    $31.24
  • 9
    Valvecase(848f3016a1 – Part Number: 5213387-01
    Valvecase(848f3016a1
    Part Number: 5213387-01
      No Longer Available
  • 10
    GEAR – Part Number: 521470401
    GEAR
    Part Number: 521470401
      Special Order
    $33.96
  • 10
    REEDVALVE – Part Number: 515380601
    REEDVALVE
    Part Number: 515380601
      Special Order
    $19.40
  • 11
    Stopper – Part Number: 515380701
    Stopper
    Part Number: 515380701
      Special Order
    $11.92
  • 11
    NUT – Part Number: 521804001
    NUT
    Part Number: 521804001
      Special Order
    $5.96
  • 12
    Screw – Part Number: 515381101
    Screw
    Part Number: 515381101
      Special Order
    $5.98
  • 13
    PIPE, AIR – Part Number: 521339101
    PIPE, AIR
    Part Number: 521339101
      Special Order
    $11.92
  • 13
    PINION – Part Number: 521804101
    PINION
    Part Number: 521804101
      Special Order
    $38.02
  • 14
    REED VALVE(F)(R1611,481016200) – Part Number: 521609301
    REED VALVE(F)(R1611,481016200)
    Part Number: 521609301
      Special Order
    $44.82
  • 14
    Bearing – Part Number: 505169301
    Bearing
    Part Number: 505169301
      Special Order
    $8.96
  • 15
    Valvecase-(F) – Part Number: 5153814-01
    Valvecase-(F)
    Part Number: 5153814-01
      No Longer Available
  • 15
    Bearing – Part Number: 505169201
    Bearing
    Part Number: 505169201
      Special Order
    $8.96
  • 16
    REEDVALVE – Part Number: 515380601
    REEDVALVE
    Part Number: 515380601
      Special Order
    $19.40
  • 16
    Ring – Part Number: 505169501
    Ring
    Part Number: 505169501
      Special Order
    $10.46
  • 17
    Stopper – Part Number: 515380701
    Stopper
    Part Number: 515380701
      Special Order
    $11.92
  • 17
    SNAP RING – Part Number: 516125401
    SNAP RING
    Part Number: 516125401
      Special Order
    $5.95
  • 18
    Bot M5xL10 – Part Number: 505173901
    Bot M5xL10
    Part Number: 505173901
      Special Order
    $5.95
  • 18
    Screw – Part Number: 515381101
    Screw
    Part Number: 515381101
      Special Order
    $5.98
  • 19
    Pipe Air – Part Number: 5213392-01
    Pipe Air
    Part Number: 5213392-01
      No Longer Available
  • 19
    BOLT – Part Number: 514234801
    BOLT
    Part Number: 514234801
      Special Order
    $5.95
  • 20
    Holder – Part Number: 515632501
    Holder
    Part Number: 515632501
      Special Order
    $31.24
  • 20
    Gasket – Part Number: 5213390-01
    Gasket
    Part Number: 5213390-01
      No Longer Available
  • 21
    Screw – Part Number: 521339401
    Screw
    Part Number: 521339401
      No Longer Available
  • 21
    Fitting – Part Number: 505171501
    Fitting
    Part Number: 505171501
      In Stock
    $7.46
  • 22
    Crankcase – Part Number: 515381601
    Crankcase
    Part Number: 515381601
      Special Order
    $130.63
  • 22
    Washer – Part Number: 505171601
    Washer
    Part Number: 505171601
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 23
    Hanger Assy – Part Number: 5214663-01
    Hanger Assy
    Part Number: 5214663-01
      No Longer Available
  • 23
    Pin – Part Number: 505296101
    Pin
    Part Number: 505296101
      Special Order
    $5.95
  • 24
    Gasket – Part Number: 515381801
    Gasket
    Part Number: 515381801
      Special Order
    $5.95
  • 24
    Hanger – Part Number: 5214664-01
    Hanger
    Part Number: 5214664-01
      No Longer Available
  • 25
    Hanger – Part Number: 5216842-01
    Hanger
    Part Number: 5216842-01
      No Longer Available
  • 25
    Bearing – Part Number: 506610301
    Bearing
    Part Number: 506610301
      Special Order
    $13.46
  • 26
    Sealing – Part Number: 504121501
    Sealing
    Part Number: 504121501
      In Stock
    $11.92
  • 26
    Clamp – Part Number: 5216843-01
    Clamp
    Part Number: 5216843-01
      No Longer Available
  • 27
    Sleeve – Part Number: 5214665-01
    Sleeve
    Part Number: 5214665-01
      No Longer Available
  • 27
    Seal – Part Number: 506612901
    Seal
    Part Number: 506612901
      Special Order
    $5.95
  • 28
    Screw – Part Number: 5161134-01
    Screw
    Part Number: 5161134-01
      No Longer Available
  • 28
    Ring – Part Number: 506609901
    Ring
    Part Number: 506609901
      Special Order
    $5.95
  • 29
    Bolt – Part Number: 506609401
    Bolt
    Part Number: 506609401
      Special Order
    $5.95
  • 29
    Plate, Name – Part Number: 5740940-01
    Plate, Name
    Part Number: 5740940-01
      No Longer Available
  • 30
    PLATE, CAUTION*** – Part Number: 521468901
    PLATE, CAUTION***
    Part Number: 521468901
      Special Order
    $4.99
  • 31
    Handle – Part Number: 5260159-01
    Handle
    Part Number: 5260159-01
      No Longer Available
  • 32
    Handle(L) Comp – Part Number: 5125092-01
    Handle(L) Comp
    Part Number: 5125092-01
      No Longer Available
  • 32
    PISTON – Part Number: 521341601
    PISTON
    Part Number: 521341601
      Special Order
    $33.96
  • 33
    Ring.Piston – Part Number: 529251001
    Ring.Piston
    Part Number: 529251001
      In Stock
    $7.79
  • 33
    Handle Comp – Part Number: 5260160-01
    Handle Comp
    Part Number: 5260160-01
      No Longer Available
  • 34
    Pin – Part Number: 505040701
    Pin
    Part Number: 505040701
      Special Order
    $8.96
  • 34
    Lever – Part Number: 5214362-01
    Lever
    Part Number: 5214362-01
      No Longer Available
  • 35
    Cord – Part Number: 5124994-01
    Cord
    Part Number: 5124994-01
      No Longer Available
  • 35
    Ring – Part Number: 505045201
    Ring
    Part Number: 505045201
      Special Order
    $5.95
  • 36
    Bearing – Part Number: 505040901
    Bearing
    Part Number: 505040901
      Special Order
    $8.96
  • 36
    Cord – Part Number: 5124995-01
    Cord
    Part Number: 5124995-01
      No Longer Available
  • 37
    Washer – Part Number: 505041001
    Washer
    Part Number: 505041001
      Special Order
    $5.95
  • 37
    CABLE COMPLETE – Part Number: 512510001
    CABLE COMPLETE
    Part Number: 512510001
      Special Order
    $40.75
  • 38
    Tube – Part Number: 5740151-01
    Tube
    Part Number: 5740151-01
      No Longer Available
  • 39
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 39
    Clamp – Part Number: 5209368-01
    Clamp
    Part Number: 5209368-01
      No Longer Available
  • 40
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $5.95
  • 40
    Screw – Part Number: 5160952-01
    Screw
    Part Number: 5160952-01
      No Longer Available
  • 41
    ROTOR – Part Number: 521364301
    ROTOR
    Part Number: 521364301
      Special Order
    $51.62
  • 41
    Bracket – Part Number: 5212103-01
    Bracket
    Part Number: 5212103-01
      No Longer Available
  • 42
    Bracket – Part Number: 514395501
    Bracket
    Part Number: 514395501
      No Longer Available
  • 42
    Coil – Part Number: 5213419-01
    Coil
    Part Number: 5213419-01
      No Longer Available
  • 43
    Cap-L – Part Number: 514395601
    Cap-L
    Part Number: 514395601
      No Longer Available
  • 43
    CORD – Part Number: 515384701
    CORD
    Part Number: 515384701
      Special Order
    $11.92
  • 44
    Cap – Part Number: 516744001
    Cap
    Part Number: 516744001
      On Order
    $5.96
  • 44
    Cap-U – Part Number: 505294901
    Cap-U
    Part Number: 505294901
      No Longer Available
  • 45
    Spacer – Part Number: 504118601
    Spacer
    Part Number: 504118601
      Special Order
    $5.95
  • 45
    Bolt, m5 x 22 – Part Number: 516070901
    Bolt, m5 x 22
    Part Number: 516070901
      Special Order
    $4.99
  • 46
    Bolt – Part Number: 505299001
    Bolt
    Part Number: 505299001
      No Longer Available
  • 46
    Bolt – Part Number: 5160710-01
    Bolt
    Part Number: 5160710-01
      No Longer Available
  • 47
    Protector – Part Number: 521538701
    Protector
    Part Number: 521538701
      No Longer Available
  • 47
    Carburetor-A – Part Number: 5153859-01
    Carburetor-A
    Part Number: 5153859-01
      No Longer Available
  • 48
    Band – Part Number: 514364001
    Band
    Part Number: 514364001
      No Longer Available
  • 49
    Guard – Part Number: 5214795-01
    Guard
    Part Number: 5214795-01
      No Longer Available
  • 49
    Body – Part Number: 5213439-01
    Body
    Part Number: 5213439-01
      No Longer Available
  • 50
    Guard – Part Number: 5214796-01
    Guard
    Part Number: 5214796-01
      No Longer Available
  • 51
    PLATE-C – Part Number: 515654401
    PLATE-C
    Part Number: 515654401
      Special Order
    $44.82
  • 52
    Plate – Part Number: 5214799-01
    Plate
    Part Number: 5214799-01
      No Longer Available
  • 53
    BLADE – Part Number: 521480001
    BLADE
    Part Number: 521480001
      Special Order
    $3.99
  • 54
    SCREW – Part Number: 516115301
    SCREW
    Part Number: 516115301
      Special Order
    $2.99
  • 55
    Plate – Part Number: 5214797-01
    Plate
    Part Number: 5214797-01
      No Longer Available
  • 56
    Gasket Kit – Part Number: 5153786-01
    Gasket Kit
    Part Number: 5153786-01
      No Longer Available
  • 56
    Bolt – Part Number: 5160706-01
    Bolt
    Part Number: 5160706-01
      No Longer Available
  • 57
    Washer, Spring M – Part Number: 516076301
    Washer, Spring M
    Part Number: 516076301
      No Longer Available
  • 58
    STRAP ASSEMBLY – Part Number: 510997801
    STRAP ASSEMBLY
    Part Number: 510997801
      Special Order
    $74.73
  • 59
    TOOL SET – Part Number: 521804601
    TOOL SET
    Part Number: 521804601
      Special Order
    $26.88
  • 60
    SOCKET – Part Number: 521804801
    SOCKET
    Part Number: 521804801
      Special Order
    $7.46
  • 61
    Ring – Part Number: 5213434-01
    Ring
    Part Number: 5213434-01
      No Longer Available
  • 61
    Wrench – Part Number: 5106298-01
    Wrench
    Part Number: 5106298-01
      No Longer Available
  • 62
    Spanner – Part Number: 506615001
    Spanner
    Part Number: 506615001
      Special Order
    $7.46
  • 62
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $31.24
  • 63
    Bar – Part Number: 505312001
    Bar
    Part Number: 505312001
      Special Order
    $5.95
  • 63
    Cover – Part Number: 506741001
    Cover
    Part Number: 506741001
      Special Order
    $7.46
  • 64
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.92
  • 64
    Goggle – Part Number: 5124988-01
    Goggle
    Part Number: 5124988-01
      No Longer Available
  • 65
    Spanner – Part Number: 506615001
    Spanner
    Part Number: 506615001
      Special Order
    $7.46
  • 65
    JET – Part Number: 515386201
    JET
    Part Number: 515386201
      Special Order
    $29.88
  • 66
    CASE-COMP – Part Number: 515639101
    CASE-COMP
    Part Number: 515639101
      Special Order
    $33.96
  • 66
    O-Ring – Part Number: 505307501
    O-Ring
    Part Number: 505307501
      In Stock
    $5.95
  • 67
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 67
    CORD HOLDER – Part Number: 515639501
    CORD HOLDER
    Part Number: 515639501
      In Stock
    $19.40
  • 68
    COVER – Part Number: 515639401
    COVER
    Part Number: 515639401
      Special Order
    $22.40
  • 68
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $5.96
  • 69
    SPRING – Part Number: 515517001
    SPRING
    Part Number: 515517001
      On Order
    $5.96
  • 70
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $5.95
  • 70
    Cord – Part Number: 5214726-01
    Cord
    Part Number: 5214726-01
      No Longer Available
  • 71
    Plate – Part Number: 5209394-01
    Plate
    Part Number: 5209394-01
      No Longer Available
  • 71
    Bracket – Part Number: 544364801
    Bracket
    Part Number: 544364801
      Special Order
    $31.24
  • 72
    PLATE – Part Number: 514163501
    PLATE
    Part Number: 514163501
      Special Order
    $5.95
  • 72
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $5.95
  • 73
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $5.96
  • 73
    HOLDER (B) – Part Number: 515511401
    HOLDER (B)
    Part Number: 515511401
      Special Order
    $17.92
  • 74
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 75
    Washer – Part Number: 506617001
    Washer
    Part Number: 506617001
      No Longer Available
  • 76
    Screw – Part Number: 510483101
    Screw
    Part Number: 510483101
      Special Order
    $5.95
  • 77
    Muffler-A – Part Number: 5213381-01
    Muffler-A
    Part Number: 5213381-01
      No Longer Available
  • 78
    Muffler – Part Number: 5153800-01
    Muffler
    Part Number: 5153800-01
      No Longer Available
  • 79
    Arrester – Part Number: 506615601
    Arrester
    Part Number: 506615601
      Special Order
    $8.96
  • 80
    Bolt – Part Number: 516071401
    Bolt
    Part Number: 516071401
      No Longer Available
  • 81
    GASKET*** – Part Number: 521338501
    GASKET***
    Part Number: 521338501
      Special Order
    $9.68
  • 82
    Housing – Part Number: 5153821-01
    Housing
    Part Number: 5153821-01
      No Longer Available
  • 83
    Cover – Part Number: 5153823-01
    Cover
    Part Number: 5153823-01
      No Longer Available
  • 84
    Cover – Part Number: 5153825-01
    Cover
    Part Number: 5153825-01
      No Longer Available
  • 85
    Drum – Part Number: 521609801
    Drum
    Part Number: 521609801
      Special Order
    $47.55
  • 86
    Ring – Part Number: 506609901
    Ring
    Part Number: 506609901
      Special Order
    $5.95
  • 87
    Bearing – Part Number: 529269801
    Bearing
    Part Number: 529269801
      Special Order
    $5.95
  • 88
    Ring – Part Number: 516124101
    Ring
    Part Number: 516124101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 89
    Bracket – Part Number: 515649401
    Bracket
    Part Number: 515649401
      Special Order
    $19.40
  • 90
    Bracket – Part Number: 515649501
    Bracket
    Part Number: 515649501
      No Longer Available
  • 91
    Cushion – Part Number: 515649601
    Cushion
    Part Number: 515649601
      Special Order
    $11.92
  • 92
    Bolt – Part Number: 506609401
    Bolt
    Part Number: 506609401
      Special Order
    $5.95
  • 93
    Bolt – Part Number: 5105144-01
    Bolt
    Part Number: 5105144-01
      No Longer Available
  • 94
    Screw – Part Number: 515418701
    Screw
    Part Number: 515418701
      Special Order
    $5.95
  • 95
    Screw – Part Number: 510482301
    Screw
    Part Number: 510482301
      Special Order
    $5.96
  • 96
    COVER.ENGINE – Part Number: 515383301
    COVER.ENGINE
    Part Number: 515383301
      Special Order
    $26.88
  • 97
    Plate Cyl – Part Number: 5153794-01
    Plate Cyl
    Part Number: 5153794-01
      No Longer Available
  • 98
    Screw – Part Number: 510481801
    Screw
    Part Number: 510481801
      Special Order
    $5.96
  • 99
    Shoe – Part Number: 515389201
    Shoe
    Part Number: 515389201
      No Longer Available
  • 100
    Spring – Part Number: 515389301
    Spring
    Part Number: 515389301
      Special Order
    $5.96
  • 101
    Blade, 9 – Part Number: 574159301
    Blade, 9
    Part Number: 574159301
      No Longer Available
  • 101
    Bolt – Part Number: 513189601
    Bolt
    Part Number: 513189601
      Special Order
    $5.95
  • 102
    Washer – Part Number: 505054401
    Washer
    Part Number: 505054401
      Special Order
    $5.95
  • 102
    Blade, 9 – Part Number: 574159401
    Blade, 9
    Part Number: 574159401
      No Longer Available
  • 103
    Blade, 8", 8 Tooth (Acc.) – Part Number: 5741585-01
    Blade, 8", 8 Tooth (Acc.)
    Part Number: 5741585-01
      No Longer Available
  • 103
    Washer – Part Number: 513189501
    Washer
    Part Number: 513189501
      Special Order
    $5.95
  • 104
    RMX 9-INCH 8T GRASS/BRUSH BLAD – Part Number: 574158601
    RMX 9-INCH 8T GRASS/BRUSH BLAD
    Part Number: 574158601
      Special Order
    $34.18
  • 104
    Hub Cap – Part Number: 5153850-01
    Hub Cap
    Part Number: 5153850-01
      No Longer Available
  • 105
    Blade, 8", 4 Tooth (Acc.) – Part Number: 5741583-01
    Blade, 8", 4 Tooth (Acc.)
    Part Number: 5741583-01
      No Longer Available
  • 105
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $5.95
  • 106
    Cord – Part Number: 515384801
    Cord
    Part Number: 515384801
      Special Order
    $7.46
  • 106
    Blade, 9 – Part Number: 574158401
    Blade, 9
    Part Number: 574158401
      No Longer Available
  • 107
    COVER (10MM) – Part Number: 514358301
    COVER (10MM)
    Part Number: 514358301
      Special Order
    $11.92
  • 107
    Cord – Part Number: 515384901
    Cord
    Part Number: 515384901
      Special Order
    $5.96
  • 108
    Tube – Part Number: 513764701
    Tube
    Part Number: 513764701
      Special Order
    $5.95
  • 109
    Sparkplug.Cmr7a – Part Number: 5153852-01
    Sparkplug.Cmr7a
    Part Number: 5153852-01
      No Longer Available
  • 110
    Gromet – Part Number: 506615901
    Gromet
    Part Number: 506615901
      Special Order
    $5.95
  • 111
    Recoil-A – Part Number: 515385401
    Recoil-A
    Part Number: 515385401
      Special Order
    $68.50
  • 112
    Rope – Part Number: 504114901
    Rope
    Part Number: 504114901
      In Stock
    $10.46
  • 113
    Screw – Part Number: 515367101
    Screw
    Part Number: 515367101
      Special Order
    $5.95
  • 114
    Spring.spiral – Part Number: 504114701
    Spring.spiral
    Part Number: 504114701
      Special Order
    $17.92
  • 115
    Collar – Part Number: 504114601
    Collar
    Part Number: 504114601
      Special Order
    $5.96
  • 116
    Collar – Part Number: 504114601
    Collar
    Part Number: 504114601
      Special Order
    $5.96
  • 117
    Arm – Part Number: 504114801
    Arm
    Part Number: 504114801
      Special Order
    $7.46
  • 118
    Knob – Part Number: 506614701
    Knob
    Part Number: 506614701
      On Order
    $8.96
  • 119
    Plate.Stopper – Part Number: 515385601
    Plate.Stopper
    Part Number: 515385601
      Special Order
    $5.95
  • 120
    Pulley – Part Number: 504114401
    Pulley
    Part Number: 504114401
      Special Order
    $14.60
  • 121
    Screw – Part Number: 515418701
    Screw
    Part Number: 515418701
      Special Order
    $5.95
  • 122
    BODY ASSEMBLY – Part Number: 521344001
    BODY ASSEMBLY
    Part Number: 521344001
      Special Order
    $7.46
  • 123
    Plate.Choke – Part Number: 515386501
    Plate.Choke
    Part Number: 515386501
      No Longer Available
  • 124
    Lever – Part Number: 515417201
    Lever
    Part Number: 515417201
      No Longer Available
  • 125
    Screw – Part Number: 516771801
    Screw
    Part Number: 516771801
      Special Order
    $5.95
  • 126
    ELEMENT – Part Number: 515386601
    ELEMENT
    Part Number: 515386601
      Special Order
    $7.46
  • 127
    Screen – Part Number: 5213443-01
    Screen
    Part Number: 5213443-01
      No Longer Available
  • 128
    Cover – Part Number: 5153868-01
    Cover
    Part Number: 5153868-01
      No Longer Available
  • 129
    Knob – Part Number: 504115101
    Knob
    Part Number: 504115101
      In Stock
    $5.96
  • 130
    Tank-A – Part Number: 5123171-01
    Tank-A
    Part Number: 5123171-01
      No Longer Available
  • 131
    Cap Assembly – Part Number: 505309601
    Cap Assembly
    Part Number: 505309601
      In Stock
    $17.92
  • 132
    Holder Assembly – Part Number: 506615401
    Holder Assembly
    Part Number: 506615401
      No Longer Available
  • 133
    Packing – Part Number: 506744301
    Packing
    Part Number: 506744301
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 134
    Filter – Part Number: 506746801
    Filter
    Part Number: 506746801
      In Stock
    $8.10
  • 135
    Stopper – Part Number: 506745801
    Stopper
    Part Number: 506745801
      Special Order
    $5.95
  • 136
    Pipe – Part Number: 597967207
    Pipe
    Part Number: 597967207
      In Stock
    $17.92
  • 137
    Filter – Part Number: 515418501
    Filter
    Part Number: 515418501
      In Stock
    $8.96
  • 138
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.95
  • 139
    Screw – Part Number: 515418701
    Screw
    Part Number: 515418701
      Special Order
    $5.95
  • 141
    Label.Cover – Part Number: 5153830-01
    Label.Cover
    Part Number: 5153830-01
      No Longer Available
  • 142
    GUARD – Part Number: 511371201
    GUARD
    Part Number: 511371201
      Special Order
    $17.92
  • 143
    Screw – Part Number: 5161134-01
    Screw
    Part Number: 5161134-01
      No Longer Available
  • 144
    Clip – Part Number: 506741501
    Clip
    Part Number: 506741501
      In Stock
    $5.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
