Delta Dust Collector Replacement Parts For Model 50-850 (Type 3)

We Sell Only Genuine Delta Parts

Popular Parts for 50-850

Search Within Model

Questions & Answers for Delta 50-850
Browse all Parts Search by Area

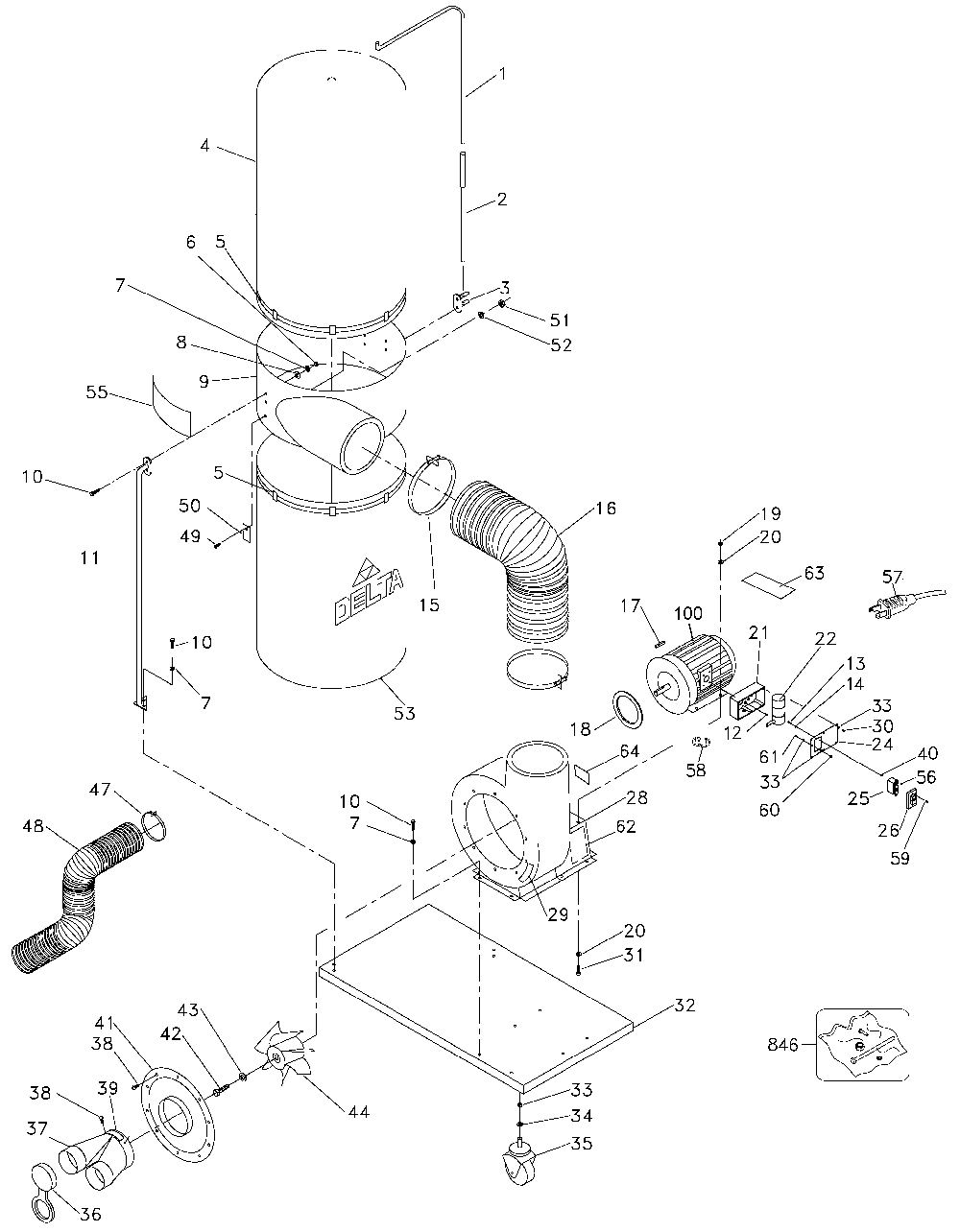

Exploded Diagram A Diagram and Parts List for Type 3 Delta Dust Collector
Exploded Diagram A
Previous Showing All Parts Next
Exploded Diagram A
Exploded Diagram A Diagram and Parts List for Type 3 Delta Dust Collector
  • 1
    Upper Hanger – Part Number: 902190
    Upper Hanger
    Part Number: 902190
      Special Order
    $31.82
  • 2
    Lower Hanger – Part Number: 902191
    Lower Hanger
    Part Number: 902191
      No Longer Available
  • 3
    Support Bracket – Part Number: 902192
    Support Bracket
    Part Number: 902192
      No Longer Available
  • 4
    5 mic. access. bag – Part Number: 906854
    5 mic. access. bag
    Part Number: 906854
      No Longer Available
  • 5
    Band Clamp – Part Number: 1346512
    Band Clamp
    Part Number: 1346512
      No Longer Available
  • 6
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 7
    Spring Washer – Part Number: 1343390
    Spring Washer
    Part Number: 1343390
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 8
    Washer – Part Number: 904010315655
    Washer
    Part Number: 904010315655
      No Longer Available
  • 9
    Drum – Part Number: 909440
    Drum
    Part Number: 909440
      No Longer Available
  • 10
    Cap Screw – Part Number: 489047-00
    Cap Screw
    Part Number: 489047-00
      No Longer Available
  • 11
    Upper Support – Part Number: 902918
    Upper Support
    Part Number: 902918
      No Longer Available
  • 12
    Screw – Part Number: 1313192
    Screw
    Part Number: 1313192
      Special Order
    $7.70
  • 13
    Screw – Part Number: 901061431327
    Screw
    Part Number: 901061431327
      Special Order
    $5.95
  • 14
    LockWasher – Part Number: 904030301788
    LockWasher
    Part Number: 904030301788
      No Longer Available
  • 15
    Clamp 6 – Part Number: 410060270001
    Clamp 6
    Part Number: 410060270001
      Special Order
    $71.82
  • 16
    Hose – Part Number: 5140070-31
    Hose
    Part Number: 5140070-31
      No Longer Available
  • 17
    Key – Part Number: 1342579
    Key
    Part Number: 1342579
      In Stock
    $12.50
  • 18
    GASKET – Part Number: 1346528
    GASKET
    Part Number: 1346528
      Special Order
    $11.36
  • 19
    Hex Nut – Part Number: 902010431646
    Hex Nut
    Part Number: 902010431646
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 20
    Washer – Part Number: 904010320661
    Washer
    Part Number: 904010320661
      No Longer Available
  • 21
    Switch Box – Part Number: 1349364
    Switch Box
    Part Number: 1349364
      No Longer Available
  • 22
    Capacitor (30UF) – Part Number: 1346563
    Capacitor (30UF)
    Part Number: 1346563
      No Longer Available
  • 24
    Switch Plate – Part Number: 1349360
    Switch Plate
    Part Number: 1349360
      No Longer Available
  • 25
    Switch – Part Number: 905224
    Switch
    Part Number: 905224
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $130.63
  • 26
    Nut – Part Number: 1313228
    Nut
    Part Number: 1313228
      Special Order
    $5.95
  • 28
    Blower Housing – Part Number: 902195
    Blower Housing
    Part Number: 902195
      Special Order
    $206.75
  • 29
    Label – Part Number: 902737
    Label
    Part Number: 902737
      No Longer Available
  • 30
    SCREW – Part Number: 1340406
    SCREW
    Part Number: 1340406
      In Stock
    $5.95
  • 31
    Cap Screw – Part Number: 901010600642
    Cap Screw
    Part Number: 901010600642
      Special Order
    $5.95
  • 32
    Base – Part Number: 909441
    Base
    Part Number: 909441
      No Longer Available
  • 33
    Lock Washer – Part Number: 491958-00
    Lock Washer
    Part Number: 491958-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 34
    Lock Washer – Part Number: 904020201704S
    Lock Washer
    Part Number: 904020201704S
      Special Order
    $5.95
  • 35
    Caster – Part Number: 1346520
    Caster
    Part Number: 1346520
      No Longer Available
  • 36
    Cap – Part Number: 1346521
    Cap
    Part Number: 1346521
      No Longer Available
  • 37
    Intake Housing – Part Number: 902193
    Intake Housing
    Part Number: 902193
      No Longer Available
  • 38
    Screw – Part Number: 488974-00
    Screw
    Part Number: 488974-00
      No Longer Available
  • 39
    Label – Part Number: 902713
    Label
    Part Number: 902713
      No Longer Available
  • 40
    Hex Nut – Part Number: 902011209232
    Hex Nut
    Part Number: 902011209232
      Special Order
    $5.95
  • 41
    Cover – Part Number: 902920
    Cover
    Part Number: 902920
      No Longer Available
  • 42
    Special Screw – Part Number: 1346525
    Special Screw
    Part Number: 1346525
      No Longer Available
  • 43
    Washer 5/16 – Part Number: 1346526
    Washer 5/16
    Part Number: 1346526
      No Longer Available
  • 44
    Impeller – Part Number: 1346524
    Impeller
    Part Number: 1346524
      No Longer Available
  • 47
    Clamp – Part Number: 1342476
    Clamp
    Part Number: 1342476
      No Longer Available
  • 48
    HOSE – Part Number: 5140070-32
    HOSE
    Part Number: 5140070-32
      Special Order
    $102.91
  • 49
    Screw – Part Number: 903596
    Screw
    Part Number: 903596
      Special Order
    $5.95
  • 50
    Retaining Clip – Part Number: 903597
    Retaining Clip
    Part Number: 903597
      Special Order
    $6.26
  • 51
    Hex Nut – Part Number: 1350284S
    Hex Nut
    Part Number: 1350284S
      Special Order
    $63.47
  • 52
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available
  • 53
    Plastic Bag – Part Number: 50-364
    Plastic Bag
    Part Number: 50-364
      In Stock
    $32.30
  • 55
    Nameplate – Part Number: 902805
    Nameplate
    Part Number: 902805
      No Longer Available
  • 56
    Spacer – Part Number: 402071045007S
    Spacer
    Part Number: 402071045007S
      Special Order
    $10.00
  • 57
    POWER CORD (115 VAC) – Part Number: 1346566
    POWER CORD (115 VAC)
    Part Number: 1346566
      No Longer Available
  • 58
    Strain Relief – Part Number: 1346564
    Strain Relief
    Part Number: 1346564
      No Longer Available
  • 59
    Machine Screw 1.35 – Part Number: 901020100567S
    Machine Screw 1.35
    Part Number: 901020100567S
      Special Order
    $11.58
  • 60
    Screw – Part Number: 901061217383
    Screw
    Part Number: 901061217383
      No Longer Available
  • 61
    Hex Nut – Part Number: 902011201216
    Hex Nut
    Part Number: 902011201216
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 62
    Label – Part Number: 902781
    Label
    Part Number: 902781
      Special Order
    $5.95
  • 63
    MOTOR LABEL – Part Number: 902807
    MOTOR LABEL
    Part Number: 902807
      Special Order
    $5.95
  • 64
    Spec. label – Part Number: A25024
    Spec. label
    Part Number: A25024
      No Longer Available
  • 100
    Motor - 1.5HP – Part Number: 904199
    Motor - 1.5HP
    Part Number: 904199
      No Longer Available
  • 846
    Hardware Pack – Part Number: 902188
    Hardware Pack
    Part Number: 902188
      No Longer Available
