Samsung Dryer Replacement Parts For Model DV5451AEW (XAA-03)

We Sell Only Genuine Samsung Parts

Find Samsung DV5451AEW Parts By Symptom

Not Heating

57%

Noisy

29%

Drum Not Spinning

7%

Won’t Start

5%

Too hot

2%

Popular Parts for DV5451AEW

Search Within Model

Questions & Answers for Samsung DV5451AEW
Browse all Parts Search by Area
Control Panel Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Control Panel Assembly

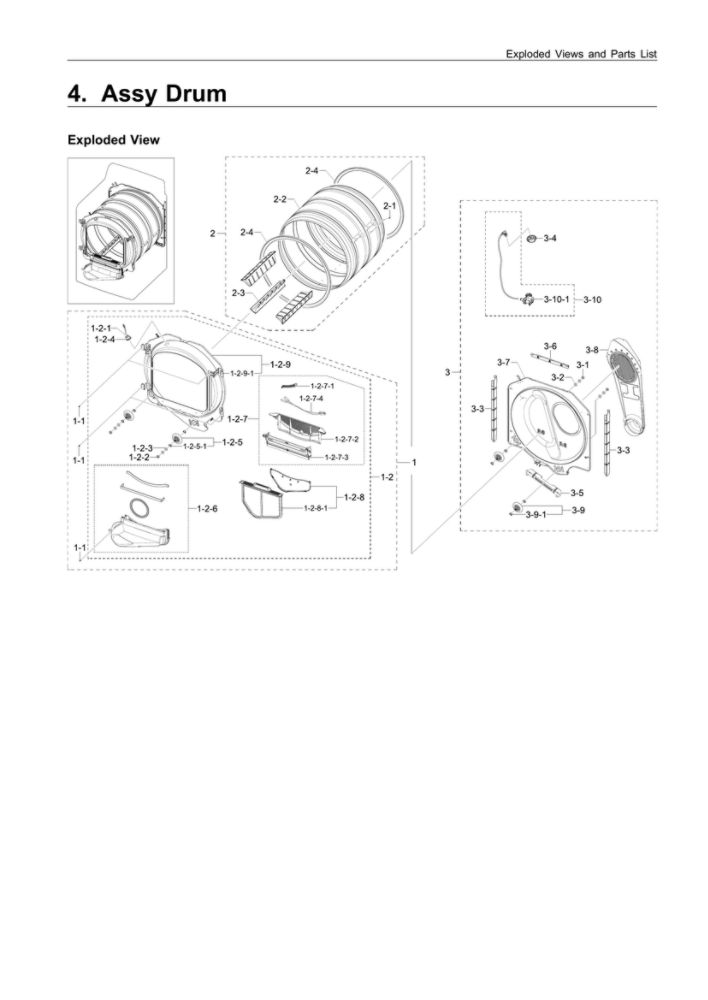

Drum Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Drum Assembly
Front And Door Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Front And Door Assembly

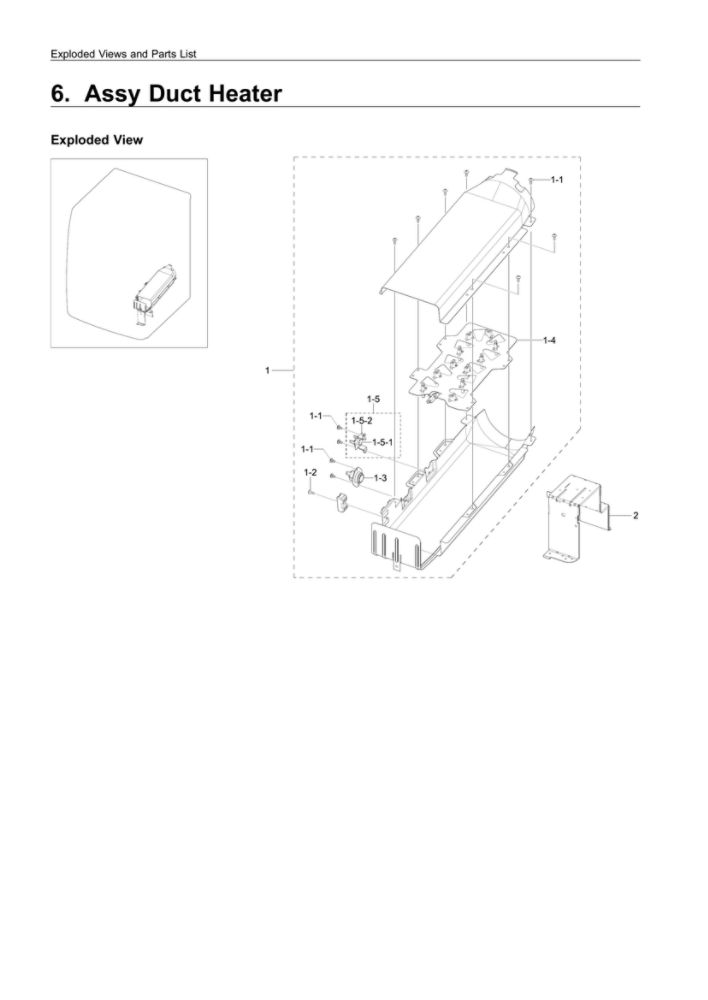

Heater Duct Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Heater Duct Assembly

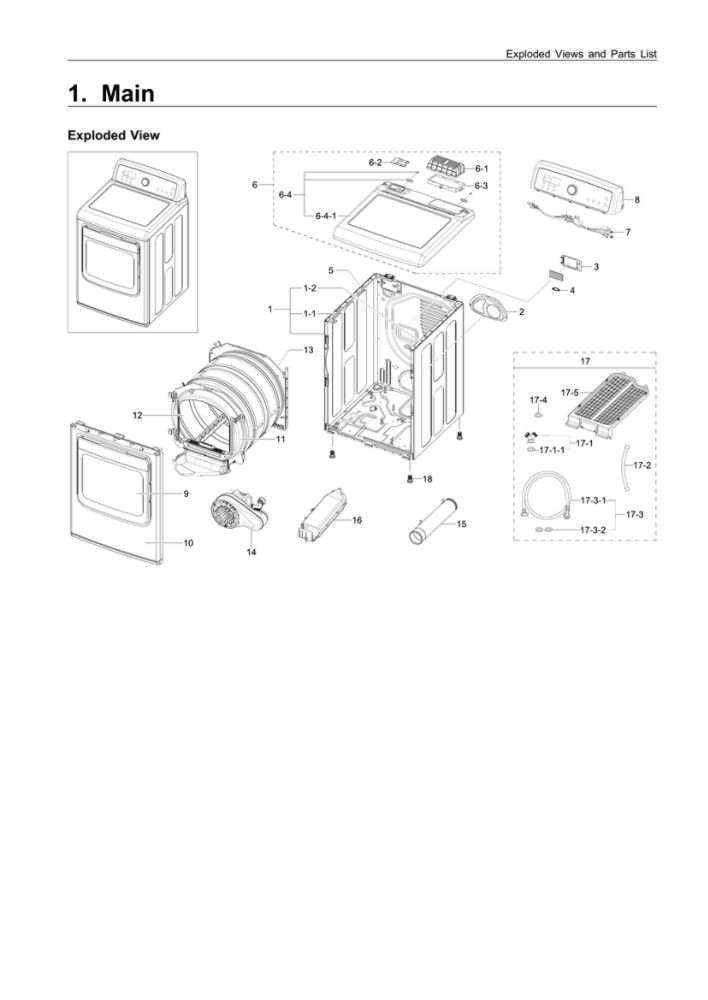

Main Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Main Assembly

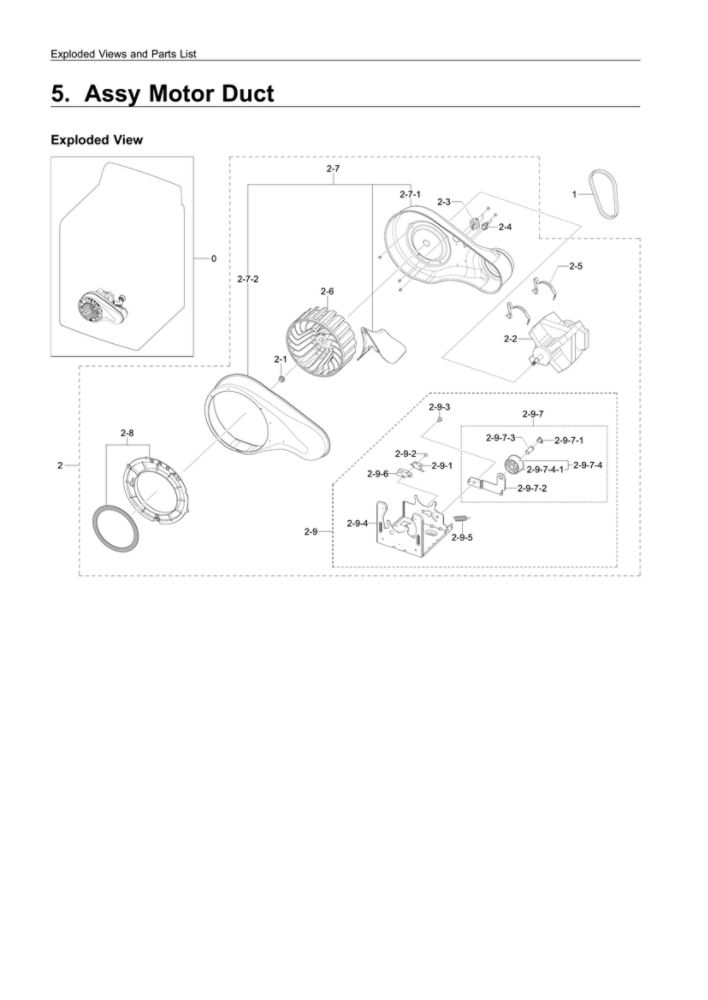

Motor Duct Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Motor Duct Assembly
Small Parts Diagram and Parts List for XAA-03 Samsung Dryer
Small Parts
Previous Showing All Parts Next
Control Panel Assembly
Control Panel Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Drum Assembly
Drum Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Front And Door Assembly
Front And Door Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Heater Duct Assembly
Heater Duct Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Main Assembly
Main Assembly Diagram and Parts List for XAA-03 Samsung Dryer
Motor Duct Assembly
Motor Duct Assembly Diagram and Parts List for XAA-03 Samsung Dryer
  • 1
    Drive Belt – Part Number: 6602-001655
    Drive Belt
    Part Number: 6602-001655
      On Order
    $52.09
  • 2
    Motor Assembly – Part Number: DC93-00101G
    Motor Assembly
    Part Number: DC93-00101G
      No Longer Available
  • 2-1
    Nut – Part Number: 6021-001201
    Nut
    Part Number: 6021-001201
      In Stock
    $6.25
  • 2-2
    Drive Motor – Part Number: DC31-00055G
    Drive Motor
    Part Number: DC31-00055G
      On Order
    $323.95
  • 2-3
    Thermistor – Part Number: DC32-00007A
    Thermistor
    Part Number: DC32-00007A
      In Stock
    $39.09
  • 2-4
    Thermal Fuse – Part Number: DC47-00016A
    Thermal Fuse
    Part Number: DC47-00016A
      In Stock
    $26.73
  • 2-5
    Plate Spring – Part Number: DC61-04225A
    Plate Spring
    Part Number: DC61-04225A
      In Stock
    $8.35
  • 2-6
    Fan – Part Number: DC67-00180B
    Fan
    Part Number: DC67-00180B
      In Stock
    $143.95
  • 2-7
    Duct Cover Assembly – Part Number: DC93-00098C
    Duct Cover Assembly
    Part Number: DC93-00098C
      Special Order
    $159.95
  • 2-7-1
    Duct Cover Assembly – Part Number: DC93-00098D
    Duct Cover Assembly
    Part Number: DC93-00098D
      Special Order
    $177.95
  • 2-7-2
    Cover-duct fan – Part Number: DC63-01026A
    Cover-duct fan
    Part Number: DC63-01026A
      No Longer Available
  • 2-8
    Connector Duct – Part Number: DC93-00282A
    Connector Duct
    Part Number: DC93-00282A
      In Stock
    $43.21
  • 2-9
    Motor Bracket Assembly – Part Number: DC96-00790C
    Motor Bracket Assembly
    Part Number: DC96-00790C
      No Longer Available
  • 2-9-1
    Micro Switch – Part Number: 3405-001077
    Micro Switch
    Part Number: 3405-001077
      In Stock
    $37.03
  • 2-9-2
    Tapping Screw – Part Number: 6002-000488
    Tapping Screw
    Part Number: 6002-000488
      In Stock
    $6.25
  • 2-9-3
    Screw – Part Number: 6009-001342
    Screw
    Part Number: 6009-001342
      In Stock
    $6.25
  • 2-9-4
    Motor Bracket – Part Number: DC61-01213A
    Motor Bracket
    Part Number: DC61-01213A
      In Stock
    $120.95
  • 2-9-5
    Extension Spring – Part Number: DC61-01215B
    Extension Spring
    Part Number: DC61-01215B
      In Stock
    $12.55
  • 2-9-6
    Switch Cover – Part Number: DC63-00919A
    Switch Cover
    Part Number: DC63-00919A
      In Stock
    $6.25
  • 2-9-7
    Idler Pulley Assembly – Part Number: DC93-00634A
    Idler Pulley Assembly
    Part Number: DC93-00634A
      In Stock
    $58.09
  • 2-9-7-1
    Retainer Clip – Part Number: DC61-01228A
    Retainer Clip
    Part Number: DC61-01228A
      In Stock
    $6.25
  • 2-9-7-2
    Idler Pulley Assembly – Part Number: DC93-00634A
    Idler Pulley Assembly
    Part Number: DC93-00634A
      In Stock
    $58.09
  • 2-9-7-3
    DISCONTINUED – Part Number: DC66-00401A
    DISCONTINUED
    Part Number: DC66-00401A
      No Longer Available
  • 2-9-7-4
    Idler Pulley Assembly – Part Number: DC93-00634A
    Idler Pulley Assembly
    Part Number: DC93-00634A
      In Stock
    $58.09
  • 2-9-7-4-1
    Roller - Idler – Part Number: DC66-00402A
    Roller - Idler
    Part Number: DC66-00402A
      No Longer Available
