Crosley Dryer Replacement Parts For Model CDG4700LB0

We Sell Only Genuine Crosley Parts

Find Crosley CDG4700LB0 Parts By Symptom

Door won’t close

56%

Noisy

25%

Drum Not Spinning

8%

Not Heating

6%

Door Pops Open

2%

Marks left on clothes

2%

Too hot

1%

Won’t Start

0%

Popular Parts for CDG4700LB0

Search Within Model

Questions & Answers for Crosley CDG4700LB0
Browse all Parts Search by Area
BURNER Diagram and Parts List for  Crosley Dryer
BURNER
CABINET/DRUM Diagram and Parts List for  Crosley Dryer
CABINET/DRUM
CONTROLS/TOP PANEL Diagram and Parts List for  Crosley Dryer
CONTROLS/TOP PANEL
COVER Diagram and Parts List for  Crosley Dryer
COVER
FRONT PANEL/LINT FILTER Diagram and Parts List for  Crosley Dryer
FRONT PANEL/LINT FILTER

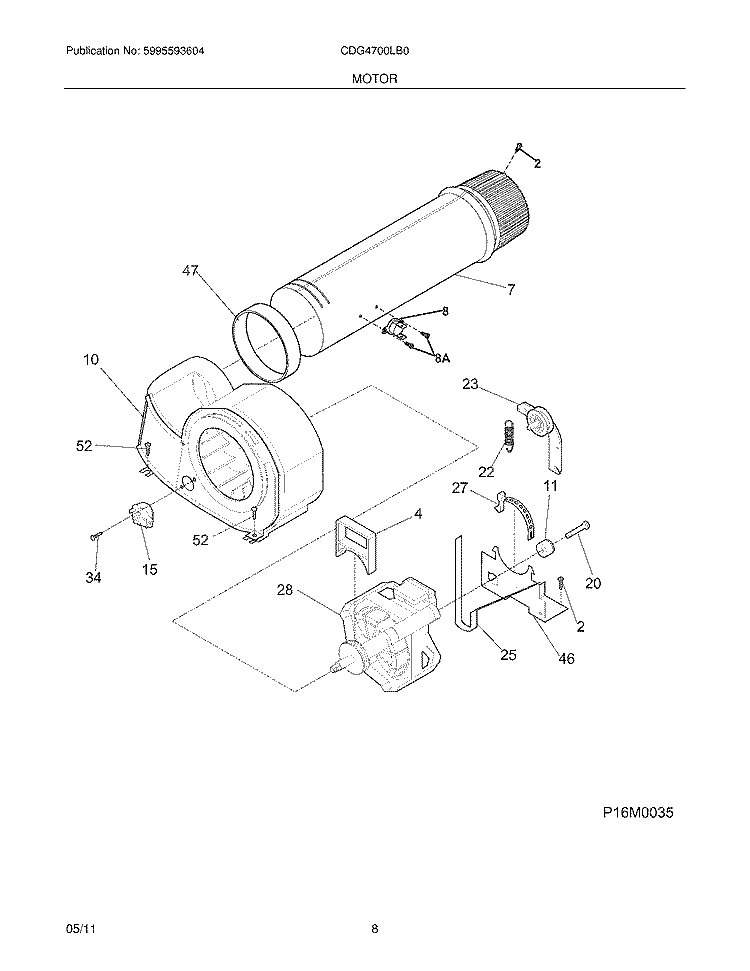

MOTOR Diagram and Parts List for  Crosley Dryer
MOTOR
WIRING DIAGRAM Diagram and Parts List for  Crosley Dryer
WIRING DIAGRAM
Previous Showing All Parts Next

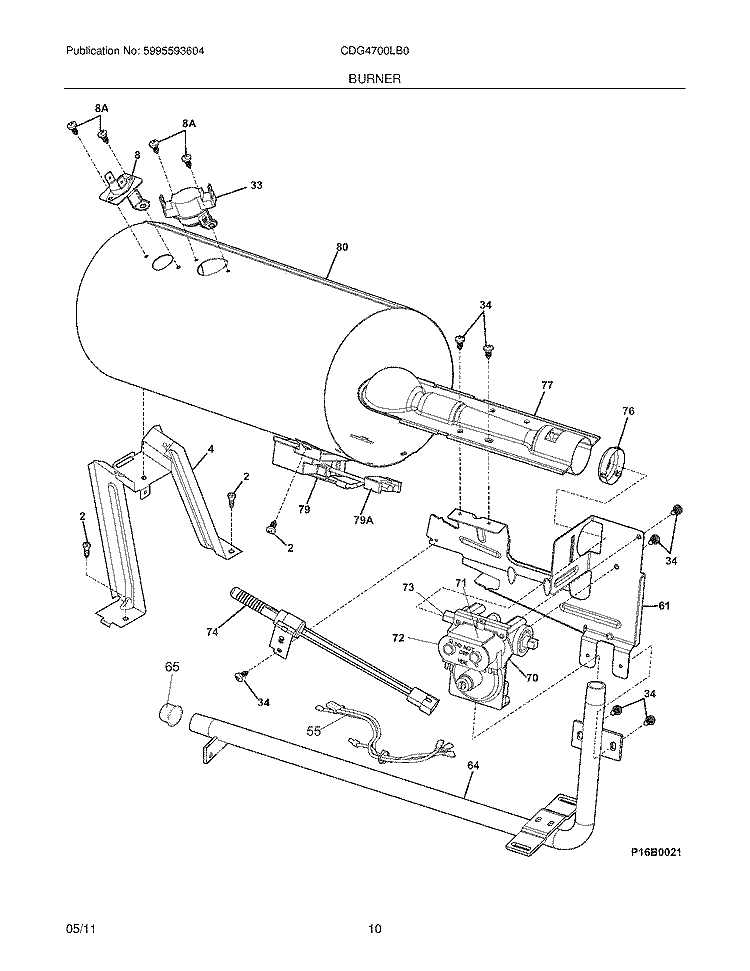

BURNER
BURNER Diagram and Parts List for  Crosley Dryer
  • 2
    SCREW – Part Number: 131168200
    SCREW
    Part Number: 131168200
      In Stock
    $24.10
  • 4
    BRACKET – Part Number: 134785000
    BRACKET
    Part Number: 134785000
      Special Order
    $43.21
  • 8
    Thermal Fuse – Part Number: 137539200
    Thermal Fuse
    Part Number: 137539200
      In Stock
    $31.88
  • 8A
    SCREW – Part Number: 134935200
    SCREW
    Part Number: 134935200
      In Stock
    $23.05
  • 34
    Screw – Part Number: 131243700
    Screw
    Part Number: 131243700
      In Stock
    $8.35
  • 55
    HARNESS – Part Number: 137029500
    HARNESS
    Part Number: 137029500
      Special Order
    $52.99
  • 61
    BRACKET – Part Number: 134715801
    BRACKET
    Part Number: 134715801
      In Stock
    $39.09
  • 64
    PIPE – Part Number: 137019100
    PIPE
    Part Number: 137019100
      No Longer Available
  • 65
    CAP – Part Number: 08015112
    CAP
    Part Number: 08015112
      Special Order
    $9.40
  • 76
    COLLAR – Part Number: 134714401
    COLLAR
    Part Number: 134714401
      Special Order
    $19.90
  • 79A
    Wire Harness – Part Number: 134259100
    Wire Harness
    Part Number: 134259100
      Special Order
    $28.79
  • F33
    High Limit Thermostat - L200-70F – Part Number: 137116700
    High Limit Thermostat - L200-70F
    Part Number: 137116700
      In Stock
    $48.36
  • F70
    Gas Valve Assembly for Natural Gas – Part Number: 5303207409
    Gas Valve Assembly for Natural Gas
    Part Number: 5303207409
      In Stock
    $267.73
  • F71
    M Series Ignition Coil Kit – Part Number: 5303931775
    M Series Ignition Coil Kit
    Part Number: 5303931775
      In Stock
    $26.20
  • F72
    M Series Ignition Coil Kit – Part Number: 5303931775
    M Series Ignition Coil Kit
    Part Number: 5303931775
      In Stock
    $26.20
  • F73
    Natural Gas Orifice – Part Number: 5303207410
    Natural Gas Orifice
    Part Number: 5303207410
      Special Order
    $64.21
  • F74
    Dryer Burner Igniter – Part Number: 5304517325
    Dryer Burner Igniter
    Part Number: 5304517325
      In Stock
    $147.33
  • F77
    Burner Tube – Part Number: 134197700
    Burner Tube
    Part Number: 134197700
      Special Order
    $55.03
  • F79
    Flame Sensor – Part Number: 5303281135
    Flame Sensor
    Part Number: 5303281135
      In Stock
    $42.18
  • F80
    TUBE – Part Number: 5304507398
    TUBE
    Part Number: 5304507398
      Special Order
    $55.03

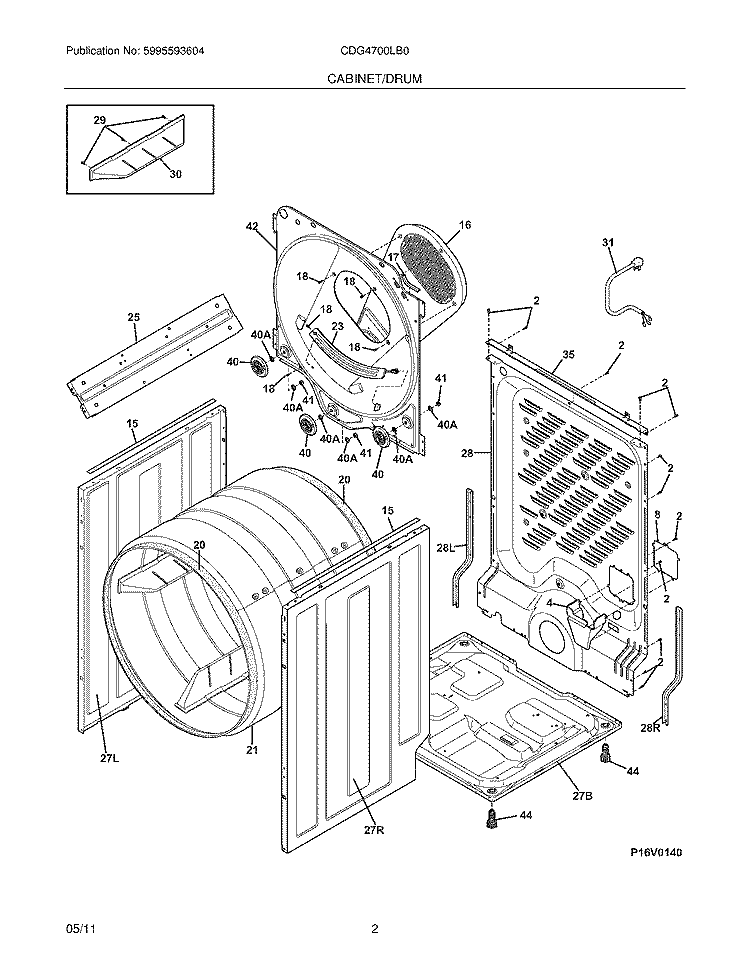

CABINET/DRUM
CABINET/DRUM Diagram and Parts List for  Crosley Dryer
  • 2
    SCREW – Part Number: 131168200
    SCREW
    Part Number: 131168200
      In Stock
    $24.10
  • 4
    BRACKET – Part Number: 134792200
    BRACKET
    Part Number: 134792200
      No Longer Available
  • 8
    Dryer Cover – Part Number: 134694400
    Dryer Cover
    Part Number: 134694400
      Special Order
    $58.09
  • 15
    CUSHION – Part Number: 137031800
    CUSHION
    Part Number: 137031800
      Special Order
    $15.70
  • 16
    Heat Duct – Part Number: 5304509715
    Heat Duct
    Part Number: 5304509715
      In Stock
    $84.97
  • 17
    Dryer Protector – Part Number: 134792900
    Dryer Protector
    Part Number: 134792900
      Special Order
    $23.05
  • 18
    SCREW – Part Number: 131168200
    SCREW
    Part Number: 131168200
      In Stock
    $24.10
  • 20
    Felt Drum Seal – Part Number: 134705900
    Felt Drum Seal
    Part Number: 134705900
      No Longer Available
  • 21
    DRUM ASMY – Part Number: 137621200
    DRUM ASMY
    Part Number: 137621200
      No Longer Available
  • 25
    BRACKET – Part Number: 134912100
    BRACKET
    Part Number: 134912100
      Special Order
    $38.06
  • 27B
    BASE – Part Number: 134690203
    BASE
    Part Number: 134690203
      Special Order
    $173.84
  • 27L
    PANEL-SIDE – Part Number: 134690360
    PANEL-SIDE
    Part Number: 134690360
      Special Order
    $133.17
  • 27R
    PANEL-SIDE – Part Number: 134690460
    PANEL-SIDE
    Part Number: 134690460
      Special Order
    $133.17
  • 28
    PANEL – Part Number: 137560320
    PANEL
    Part Number: 137560320
      No Longer Available
  • 28L
    BRACKET – Part Number: 137029900
    BRACKET
    Part Number: 137029900
      Special Order
    $40.12
  • 28R
    BRACKET – Part Number: 137066800
    BRACKET
    Part Number: 137066800
      Special Order
    $42.18
  • 29
    SCREW – Part Number: 131205100
    SCREW
    Part Number: 131205100
      In Stock
    $24.10
  • 30
    VANE – Part Number: 137116800
    VANE
    Part Number: 137116800
      Special Order
    $52.99
  • 35
    BRACKET – Part Number: 134959000
    BRACKET
    Part Number: 134959000
      Special Order
    $38.06
  • 40
    Drum Roller – Part Number: 5304523152
    Drum Roller
    Part Number: 5304523152
      In Stock
    $36.00
  • 40A
    Dryer Washer – Part Number: 134716700
    Dryer Washer
    Part Number: 134716700
      In Stock
    $6.25
  • 41
    Dryer Nut – Part Number: 134716800
    Dryer Nut
    Part Number: 134716800
      On Order
    $7.30
  • 42
    BULKHEAD – Part Number: 137556623
    BULKHEAD
    Part Number: 137556623
      Special Order
    $227.59
  • 44
    Adjustable Leveling Foot - Black – Part Number: 216396900
    Adjustable Leveling Foot - Black
    Part Number: 216396900
      In Stock
    $33.94
  • F23
    Moisture Sensor – Part Number: 134786110
    Moisture Sensor
    Part Number: 134786110
      In Stock
    $74.41
  • F31
    CORD – Part Number: 5304505407
    CORD
    Part Number: 5304505407
      In Stock
    $69.31
  • NI
    High Temperature Adhesive – Part Number: 5308027429
    High Temperature Adhesive
    Part Number: 5308027429
      In Stock
    $51.45
  • NI
    ROMEX CONNECTOR – Part Number: 5304438633
    ROMEX CONNECTOR
    Part Number: 5304438633
      In Stock
    $1783.93
  • NI
    HARNESS – Part Number: 134930800
    HARNESS
    Part Number: 134930800
      Special Order
    $48.36
  • NI
    RETAINER – Part Number: 134716200
    RETAINER
    Part Number: 134716200
      In Stock
    $7.30
  • NI
    BRACE – Part Number: 137240401
    BRACE
    Part Number: 137240401
      Special Order
    $66.25

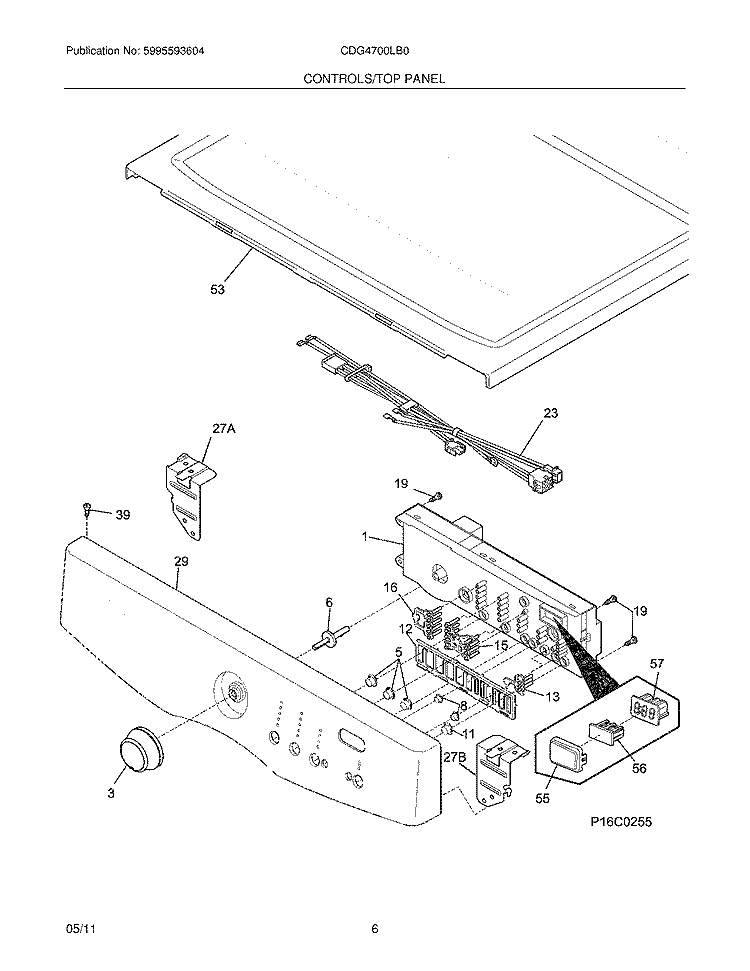

CONTROLS/TOP PANEL
CONTROLS/TOP PANEL Diagram and Parts List for  Crosley Dryer
  • 1No.
    Electronic Control Board – Part Number: 137070870
    Electronic Control Board
    Part Number: 137070870
      In Stock
    $166.51
  • 3
    KNOB – Part Number: 137314627
    KNOB
    Part Number: 137314627
      No Longer Available
  • 5
    PUSH BUTTON – Part Number: 137314725
    PUSH BUTTON
    Part Number: 137314725
      Special Order
    $28.79
  • 6
    Pin,program knob – Part Number: 134347700
    Pin,program knob
    Part Number: 134347700
      No Longer Available
  • 8
    PUSH BUTTON – Part Number: 137320825
    PUSH BUTTON
    Part Number: 137320825
      Special Order
    $28.79
  • 11
    PUSH BUTTON – Part Number: 137314825
    PUSH BUTTON
    Part Number: 137314825
      Special Order
    $49.39
  • 12
    SPRING – Part Number: 137320500
    SPRING
    Part Number: 137320500
      No Longer Available
  • 13
    LIGHT PIPE – Part Number: 134557501
    LIGHT PIPE
    Part Number: 134557501
      Special Order
    $26.20
  • 15
    Light Pipe – Part Number: 134552800
    Light Pipe
    Part Number: 134552800
      No Longer Available
  • 16
    Light Pipe - Row of 5 – Part Number: 134600000
    Light Pipe - Row of 5
    Part Number: 134600000
      No Longer Available
  • 19
    Screw – Part Number: 134402900
    Screw
    Part Number: 134402900
      In Stock
    $36.00
  • 23
    HARNESS – Part Number: 134910200
    HARNESS
    Part Number: 134910200
      No Longer Available
  • 27A
    BRACKET – Part Number: 134710900
    BRACKET
    Part Number: 134710900
      Special Order
    $30.85
  • 27B
    BRACKET – Part Number: 134711000
    BRACKET
    Part Number: 134711000
      Special Order
    $30.85
  • 29
    PANEL – Part Number: 137393360
    PANEL
    Part Number: 137393360
      Special Order
    $99.40
  • 39
    SCREW – Part Number: 131205100
    SCREW
    Part Number: 131205100
      In Stock
    $24.10
  • 53
    PANEL – Part Number: 134638560
    PANEL
    Part Number: 134638560
      Special Order
    $175.53
  • 55
    Display Window – Part Number: 137320700
    Display Window
    Part Number: 137320700
      No Longer Available
  • 56
    Digital Display Light Pipe – Part Number: 134557300
    Digital Display Light Pipe
    Part Number: 134557300
      Special Order
    $28.79
  • F23
    HARNESS-ELECTRICAL – Part Number: 134710300
    HARNESS-ELECTRICAL
    Part Number: 134710300
      Special Order
    $122.95
  • F57
    Digital Display – Part Number: 134503300
    Digital Display
    Part Number: 134503300
      No Longer Available
  • FNI
    TERMINAL – Part Number: 137150200
    TERMINAL
    Part Number: 137150200
      In Stock
    $38.06
  • NI
    DAMPER – Part Number: 134926600
    DAMPER
    Part Number: 134926600
      Special Order
    $24.10

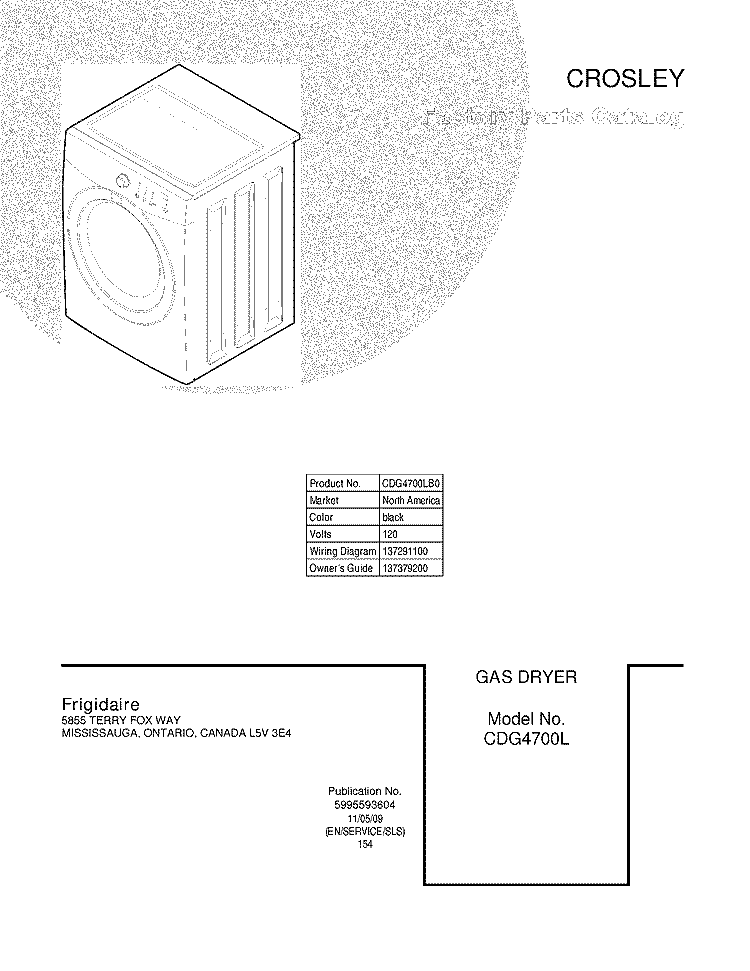

COVER
COVER Diagram and Parts List for  Crosley Dryer

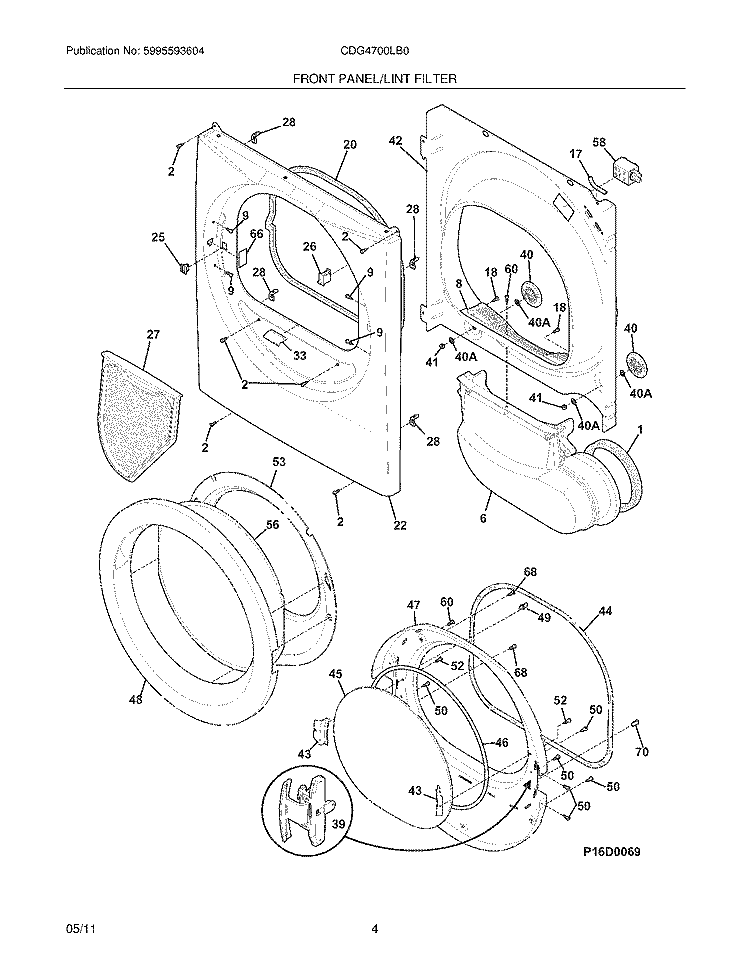

FRONT PANEL/LINT FILTER
FRONT PANEL/LINT FILTER Diagram and Parts List for  Crosley Dryer
  • 1
    Air Duct Seal – Part Number: 137068200
    Air Duct Seal
    Part Number: 137068200
      No Longer Available
  • 2
    SCREW – Part Number: 131168200
    SCREW
    Part Number: 131168200
      In Stock
    $24.10
  • 6
    Air Duct – Part Number: 134710705
    Air Duct
    Part Number: 134710705
      No Longer Available
  • 8
    COVER – Part Number: 137554110
    COVER
    Part Number: 137554110
      In Stock
    $76.60
  • 9
    Dryer Plug – Part Number: 131633220
    Dryer Plug
    Part Number: 131633220
      No Longer Available
  • 17
    Dryer Protector – Part Number: 134792900
    Dryer Protector
    Part Number: 134792900
      Special Order
    $23.05
  • 18
    SCREW – Part Number: 131168200
    SCREW
    Part Number: 131168200
      In Stock
    $24.10
  • 20
    GASKET – Part Number: 137116600
    GASKET
    Part Number: 137116600
      No Longer Available
  • 22
    PANEL-FRONT – Part Number: 134696660
    PANEL-FRONT
    Part Number: 134696660
      No Longer Available
  • 25
    Door Catch – Part Number: 131658800
    Door Catch
    Part Number: 131658800
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $52.99
  • 27
    Lint Filter - White – Part Number: 134701410
    Lint Filter - White
    Part Number: 134701410
      In Stock
    $64.21
  • 28
    Clip – Part Number: 137034500
    Clip
    Part Number: 137034500
      In Stock
    $51.45
  • 33
    RAMP – Part Number: 137067100
    RAMP
    Part Number: 137067100
      Special Order
    $25.15
  • 39
    Dryer Door Hinge – Part Number: 137105100
    Dryer Door Hinge
    Part Number: 137105100
      In Stock
    $122.05
  • 40
    Drum Roller – Part Number: 5304523152
    Drum Roller
    Part Number: 5304523152
      In Stock
    $36.00
  • 40A
    Dryer Washer – Part Number: 134716700
    Dryer Washer
    Part Number: 134716700
      In Stock
    $6.25
  • 41
    Dryer Nut – Part Number: 134716800
    Dryer Nut
    Part Number: 134716800
      On Order
    $7.30
  • 42
    PANEL – Part Number: 134696110
    PANEL
    Part Number: 134696110
      Special Order
    $122.03
  • 43
    BRACKET – Part Number: 134559300
    BRACKET
    Part Number: 134559300
      No Longer Available
  • 44
    GASKET – Part Number: 137553402
    GASKET
    Part Number: 137553402
      In Stock
    $66.25
  • 45
    Door Inner Lens – Part Number: 137575900
    Door Inner Lens
    Part Number: 137575900
      No Longer Available
  • 46
    Inner Door Glass Gasket – Part Number: 134580300
    Inner Door Glass Gasket
    Part Number: 134580300
      Special Order
    $55.03
  • 47
    PANEL – Part Number: 5304507075
    PANEL
    Part Number: 5304507075
      No Longer Available
  • 48
    PANEL-OUTSIDE DOOR – Part Number: 134558465
    PANEL-OUTSIDE DOOR
    Part Number: 134558465
      Special Order
    $205.86
  • 49
    Door Strike – Part Number: 5303207102
    Door Strike
    Part Number: 5303207102
      In Stock
    $29.82
  • 50
    Screw – Part Number: 131302800
    Screw
    Part Number: 131302800
      In Stock
    $23.05
  • 52
    Screw – Part Number: 131243700
    Screw
    Part Number: 131243700
      In Stock
    $8.35
  • 53
    RING – Part Number: 137577800
    RING
    Part Number: 137577800
      Special Order
    $133.97
  • 56
    Outer Door Lens – Part Number: 137577700
    Outer Door Lens
    Part Number: 137577700
      In Stock
    $144.30
  • 60
    Dryer Screwindt Pan Head 1014 X 0.625 Quadrex – Part Number: 134430300
    Dryer Screwindt Pan Head 1014 X 0.625 Quadrex
    Part Number: 134430300
      In Stock
    $23.05
  • 66
    Dryer T-Plug – Part Number: 137577200
    Dryer T-Plug
    Part Number: 137577200
      In Stock
    $13.60
  • 68
    PLUG – Part Number: 134742002
    PLUG
    Part Number: 134742002
      Special Order
    $24.10
  • 70
    PLUG – Part Number: 134417502
    PLUG
    Part Number: 134417502
      Special Order
    $29.82
  • F26
    SWITCH-LIGHT – Part Number: 134813661
    SWITCH-LIGHT
    Part Number: 134813661
      No Longer Available
  • F58
    LAMP Assembly – Part Number: 131843500
    LAMP Assembly
    Part Number: 131843500
      Special Order
    $59.11
  • FNI
    LAMP Assembly – Part Number: 131843500
    LAMP Assembly
    Part Number: 131843500
      Special Order
    $59.11
  • NI
    RETAINER – Part Number: 134716200
    RETAINER
    Part Number: 134716200
      In Stock
    $7.30
  • NI
    HARNESS-ELECTRICAL – Part Number: 134910300
    HARNESS-ELECTRICAL
    Part Number: 134910300
      No Longer Available
  • NI
    High Temperature Adhesive – Part Number: 5308027429
    High Temperature Adhesive
    Part Number: 5308027429
      In Stock
    $51.45
  • NI
    Pad,outer door – Part Number: 134554500
    Pad,outer door
    Part Number: 134554500
      Special Order
    $31.88
MOTOR
MOTOR Diagram and Parts List for  Crosley Dryer
  • 2
    SCREW – Part Number: 131168200
    SCREW
    Part Number: 131168200
      In Stock
    $24.10
  • 4
    LOCK – Part Number: 131435200
    LOCK
    Part Number: 131435200
      Special Order
    $61.15
  • 7
    TUBE – Part Number: 5304509710
    TUBE
    Part Number: 5304509710
      Special Order
    $37.84
  • 8
    Thermal Fuse – Part Number: 134711401
    Thermal Fuse
    Part Number: 134711401
      In Stock
    $37.03
  • 8A
    SCREW – Part Number: 134935200
    SCREW
    Part Number: 134935200
      In Stock
    $23.05
  • 11
    Spacer – Part Number: 131749800
    Spacer
    Part Number: 131749800
      Special Order
    $45.27
  • 20
    Bolt – Part Number: 131017900
    Bolt
    Part Number: 131017900
      Special Order
    $24.10
  • 22
    Idler Arm Spring – Part Number: 131601000
    Idler Arm Spring
    Part Number: 131601000
      In Stock
    $51.97
  • 23
    Idler Arm Assembly – Part Number: 134793511
    Idler Arm Assembly
    Part Number: 134793511
      In Stock
    $44.24
  • 27
    Motor Clamp – Part Number: 134242400
    Motor Clamp
    Part Number: 134242400
      In Stock
    $27.76
  • 34
    Screw – Part Number: 131243700
    Screw
    Part Number: 131243700
      In Stock
    $8.35
  • 46
    BRACKET – Part Number: 134693500
    BRACKET
    Part Number: 134693500
      No Longer Available
  • 47
    Exhaust Tube Seal – Part Number: 131633300
    Exhaust Tube Seal
    Part Number: 131633300
      No Longer Available
  • 52
    SCREW – Part Number: 131202300
    SCREW
    Part Number: 131202300
      In Stock
    $23.05
  • F10
    Blower Housing with Blower Wheel – Part Number: 131775600
    Blower Housing with Blower Wheel
    Part Number: 131775600
      In Stock
    $102.88
  • F15
    Control Thermistor – Part Number: 134587700
    Control Thermistor
    Part Number: 134587700
      In Stock
    $56.05
  • F25
    Belt – Part Number: 134719300
    Belt
    Part Number: 134719300
      In Stock
    $55.03
  • F28
    MOTOR – Part Number: 5304529782
    MOTOR
    Part Number: 5304529782
      In Stock
    $177.95
WIRING DIAGRAM
WIRING DIAGRAM Diagram and Parts List for  Crosley Dryer

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
