Bosch DRYER Replacement Parts For Model WTVC5330US (09)

We Sell Only Genuine Bosch Parts

Find Bosch WTVC5330US Parts By Symptom

Door won’t close

63%

Noisy

37%

Popular Parts for WTVC5330US

Search Within Model

Questions & Answers for Bosch WTVC5330US
Browse all Parts Search by Area
Cabinet Assy Diagram and Parts List for 09 Bosch Dryer
Cabinet Assy
Control Panel Diagram and Parts List for 09 Bosch Dryer
Control Panel
Drum Assy Diagram and Parts List for 09 Bosch Dryer
Drum Assy
Mist Assy Diagram and Parts List for 09 Bosch Dryer
Mist Assy
Motor Assy Diagram and Parts List for 09 Bosch Dryer
Motor Assy
Previous Showing All Parts Next
Cabinet Assy

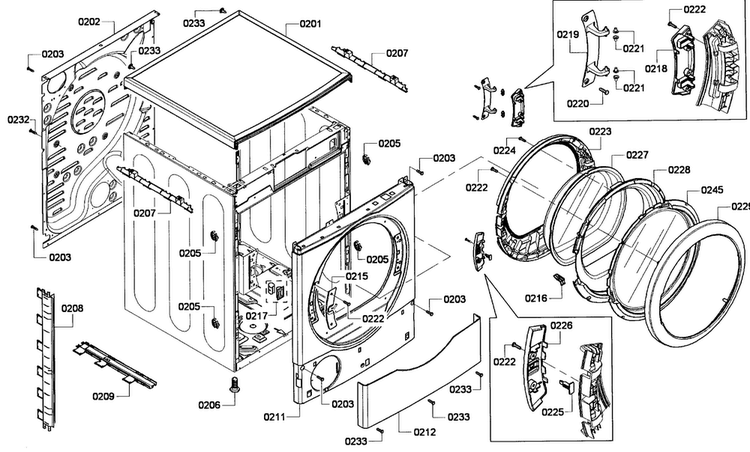

Cabinet Assy Diagram and Parts List for 09 Bosch Dryer
  • 201
    COVER OS – Part Number: 00684149
    COVER OS
    Part Number: 00684149
      Special Order
    $129.95
  • 202
    Back Panel – Part Number: 00681170
    Back Panel
    Part Number: 00681170
      Special Order
    $160.95
  • 205
    PLUG – Part Number: 00427416
    PLUG
    Part Number: 00427416
      In Stock
    $6.25
  • 206
    Leveling Leg – Part Number: 00422201
    Leveling Leg
    Part Number: 00422201
      Special Order
    $6.25
  • 207
    TRAY – Part Number: 00677795
    TRAY
    Part Number: 00677795
      Special Order
    $12.50
  • 208
    TRAY – Part Number: 00677796
    TRAY
    Part Number: 00677796
      Special Order
    $25.00
  • 209
    TRAY – Part Number: 00441668
    TRAY
    Part Number: 00441668
      Special Order
    $34.09
  • 211
    FRONT PANEL – Part Number: 00248125
    FRONT PANEL
    Part Number: 00248125
      Special Order
    $160.95
  • 212
    PANEL-BASE – Part Number: 00684150
    PANEL-BASE
    Part Number: 00684150
      Special Order
    $67.27
  • 215
    Cover – Part Number: 00649748
    Cover
    Part Number: 00649748
      Special Order
    $6.26
  • 216
    Support – Part Number: 00618367
    Support
    Part Number: 00618367
      Special Order
    $6.25
  • 217
    HOLDER – Part Number: 00491624
    HOLDER
    Part Number: 00491624
      Special Order
    $7.50
  • 218
    COVER – Part Number: 00649730
    COVER
    Part Number: 00649730
      Special Order
    $6.26
  • 219
    Door Hinge – Part Number: 00649704
    Door Hinge
    Part Number: 00649704
      Special Order
    $23.76
  • 220
    SCREW – Part Number: 00610840
    SCREW
    Part Number: 00610840
      In Stock
    $12.50
  • 221
    Sleeve – Part Number: 00422204
    Sleeve
    Part Number: 00422204
      Special Order
    $6.26
  • 222
    Screw – Part Number: 00615773
    Screw
    Part Number: 00615773
      Special Order
    $6.25
  • 223
    DOOR-INNER – Part Number: 00684436
    DOOR-INNER
    Part Number: 00684436
      Special Order
    $45.45
  • 224
    Screw – Part Number: 00618304
    Screw
    Part Number: 00618304
      Special Order
    $6.25
  • 225
    Door Latch - White – Part Number: 00491673
    Door Latch - White
    Part Number: 00491673
      Special Order
    $54.55
  • 226
    COVER – Part Number: 00649729
    COVER
    Part Number: 00649729
      Special Order
    $6.26
  • 227
    WINDOW – Part Number: 00684438
    WINDOW
    Part Number: 00684438
      Special Order
    $109.95
  • 228
    DOOR-INNER – Part Number: 00684437
    DOOR-INNER
    Part Number: 00684437
      Special Order
    $31.82
  • 229
    Door-Outer – Part Number: 00684414
    Door-Outer
    Part Number: 00684414
      Special Order
    $177.95
  • 232
    SCREW – Part Number: 00189345
    SCREW
    Part Number: 00189345
      In Stock
    $26.26
  • 245
    WINDOW – Part Number: 00684145
    WINDOW
    Part Number: 00684145
      Special Order
    $538.95
Control Panel

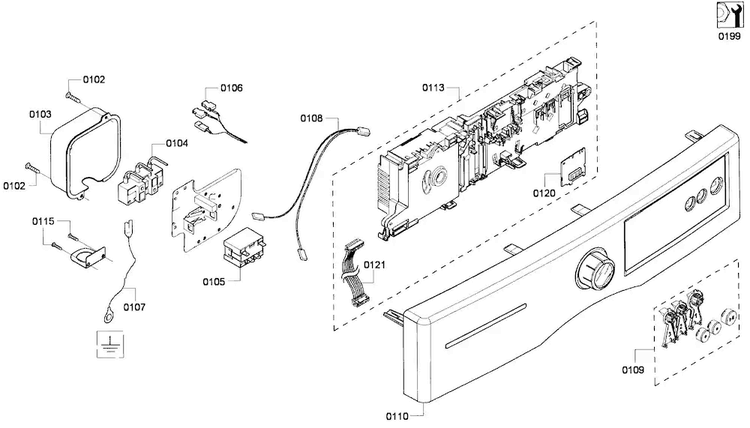

Control Panel Diagram and Parts List for 09 Bosch Dryer
  • INSTRUCTION MANUAL – Part Number: 00566992
    INSTRUCTION MANUAL
    Part Number: 00566992
      Special Order
    $16.26
  • CUSTOMER INFORMATION – Part Number: 00566993
    CUSTOMER INFORMATION
    Part Number: 00566993
      Special Order
    $20.00
  • 102
    Screw – Part Number: 00422240
    Screw
    Part Number: 00422240
      Special Order
    $6.25
  • 103
    TERMINAL BOX – Part Number: 00641115
    TERMINAL BOX
    Part Number: 00641115
      Special Order
    $28.42
  • 104
    TERMINAL – Part Number: 00493823
    TERMINAL
    Part Number: 00493823
      Special Order
    $142.95
  • 105
    Relay – Part Number: 00422203
    Relay
    Part Number: 00422203
      Special Order
    $54.01
  • 106
    CABLE HARNESS – Part Number: 00618359
    CABLE HARNESS
    Part Number: 00618359
      Special Order
    $204.95
  • 107
    CABLE HARNESS – Part Number: 00618361
    CABLE HARNESS
    Part Number: 00618361
      Special Order
    $7.50
  • 108
    CABLE HARNESS – Part Number: 00618360
    CABLE HARNESS
    Part Number: 00618360
      Special Order
    $27.50
  • 109
    BUTTON-SET. – Part Number: 00618303
    BUTTON-SET.
    Part Number: 00618303
      Special Order
    $77.95
  • 110
    PANEL-FACIA – Part Number: 00677462
    PANEL-FACIA
    Part Number: 00677462
      Special Order
    $299.95
  • 113
    MODULE-CONTROL – Part Number: 00677771
    MODULE-CONTROL
    Part Number: 00677771
      Special Order
    $750.95
  • 115
    SCREW – Part Number: 00617527
    SCREW
    Part Number: 00617527
      In Stock
    $31.82
  • 120
    DISPLAY MODULE – Part Number: 00615694
    DISPLAY MODULE
    Part Number: 00615694
      Special Order
    $68.29
  • 121
    CABLE HARNESS – Part Number: 00618302
    CABLE HARNESS
    Part Number: 00618302
      Special Order
    $27.50
Drum Assy

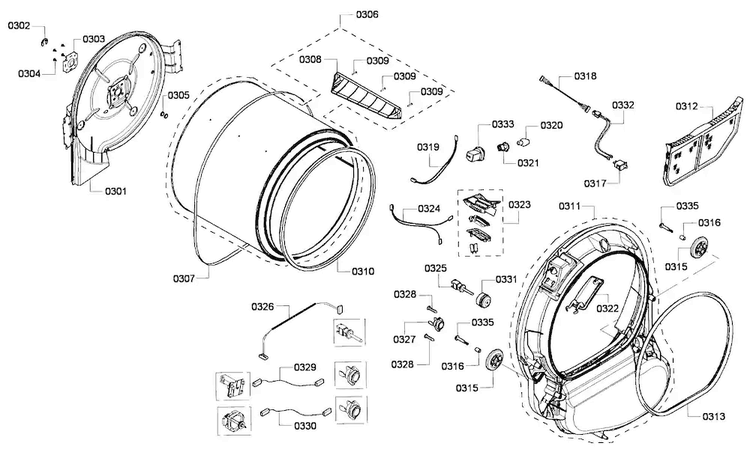

Drum Assy Diagram and Parts List for 09 Bosch Dryer
  • 301
    Case-Rear Part – Part Number: 00474975
    Case-Rear Part
    Part Number: 00474975
      Special Order
    $137.95
  • 302
    CLIP – Part Number: 00422226
    CLIP
    Part Number: 00422226
      Special Order
    $6.25
  • 303
    Drum Bearing – Part Number: 00618931
    Drum Bearing
    Part Number: 00618931
      In Stock
    $28.42
  • 303A
    Drum Bearing – Part Number: 00618931
    Drum Bearing
    Part Number: 00618931
      In Stock
    $28.42
  • 305
    Washer – Part Number: 00422181
    Washer
    Part Number: 00422181
      Special Order
    $6.26
  • 306
    DRUM  OS – Part Number: 00241109
    DRUM OS
    Part Number: 00241109
      Special Order
    $342.95
  • 307
    BELT – Part Number: 00491679
    BELT
    Part Number: 00491679
      Special Order
    $25.00
  • 308
    FLAP – Part Number: 00436417
    FLAP
    Part Number: 00436417
      Special Order
    $13.76
  • 309
    Screw – Part Number: 00422180
    Screw
    Part Number: 00422180
      Special Order
    $6.25
  • 310
    SEALING STRIP – Part Number: 00649746
    SEALING STRIP
    Part Number: 00649746
      Special Order
    $53.42
  • 311
    FRONT – Part Number: 00248964
    FRONT
    Part Number: 00248964
      Special Order
    $174.95
  • 312
    FILTER-FLUFF – Part Number: 00677826
    FILTER-FLUFF
    Part Number: 00677826
      No Longer Available
  • 313
    Door Seal – Part Number: 00649747
    Door Seal
    Part Number: 00649747
      Special Order
    $25.00
  • 315
    WHEEL – Part Number: 00613598
    WHEEL
    Part Number: 00613598
      In Stock
    $30.69
  • 315A
    WHEEL – Part Number: 00613598
    WHEEL
    Part Number: 00613598
      In Stock
    $30.69
  • 316
    Bearing Bush – Part Number: 00618326
    Bearing Bush
    Part Number: 00618326
      Special Order
    $6.26
  • 317
    SWITCH-DOOR – Part Number: 00618331
    SWITCH-DOOR
    Part Number: 00618331
      Special Order
    $23.76
  • 318
    CABLE HARNESS – Part Number: 00618355
    CABLE HARNESS
    Part Number: 00618355
      Special Order
    $27.50
  • 319
    CABLE HARNESS – Part Number: 00618364
    CABLE HARNESS
    Part Number: 00618364
      Special Order
    $22.50
  • 320
    Light Bulb - 120V 10W – Part Number: 00422173
    Light Bulb - 120V 10W
    Part Number: 00422173
      No Longer Available
  • 321
    Bushing – Part Number: 00422210
    Bushing
    Part Number: 00422210
      In Stock
    $11.26
  • 322
    COVER – Part Number: 00496224
    COVER
    Part Number: 00496224
      Special Order
    $27.50
  • 323
    Sensor – Part Number: 00618333
    Sensor
    Part Number: 00618333
      Special Order
    $47.73
  • 324
    CABLE HARNESS – Part Number: 00618357
    CABLE HARNESS
    Part Number: 00618357
      Special Order
    $29.55
  • 325
    Dryer Thermistor – Part Number: 10010119
    Dryer Thermistor
    Part Number: 10010119
      In Stock
    $35.24
  • 326
    CABLE HARNESS – Part Number: 00618358
    CABLE HARNESS
    Part Number: 00618358
      Special Order
    $27.50
  • 327
    High Limit Thermostat - 195 Degrees – Part Number: 00422177
    High Limit Thermostat - 195 Degrees
    Part Number: 00422177
      Special Order
    $18.76
  • 328
    Screw – Part Number: 00428030
    Screw
    Part Number: 00428030
      Special Order
    $6.25
  • 329
    CABLE HARNESS – Part Number: 00421685
    CABLE HARNESS
    Part Number: 00421685
      Special Order
    $85.95
  • 330
    CABLE HARNESS – Part Number: 00618363
    CABLE HARNESS
    Part Number: 00618363
      Special Order
    $167.95
  • 331
    SEAL – Part Number: 00154165
    SEAL
    Part Number: 00154165
      Special Order
    $28.76
  • 332
    Cable Harness – Part Number: 00618332
    Cable Harness
    Part Number: 00618332
      Special Order
    $11.26
  • 333
    COVER – Part Number: 00604869
    COVER
    Part Number: 00604869
      Special Order
    $7.50
  • 335
    Screw – Part Number: 00618325
    Screw
    Part Number: 00618325
      Special Order
    $6.25
Mist Assy

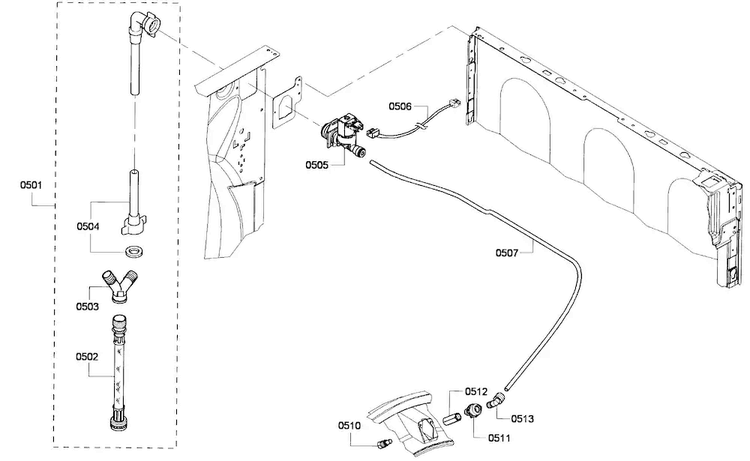

Mist Assy Diagram and Parts List for 09 Bosch Dryer
  • 501
    Inlet Hose – Part Number: 00649745
    Inlet Hose
    Part Number: 00649745
      Special Order
    $89.95
  • 502
    HOSE-INLET – Part Number: 00645787
    HOSE-INLET
    Part Number: 00645787
      Special Order
    $44.33
  • 503
    Branching Piece – Part Number: 00613201
    Branching Piece
    Part Number: 00613201
      Special Order
    $51.97
  • 504
    HOSE-INLET – Part Number: 00493766
    HOSE-INLET
    Part Number: 00493766
      Special Order
    $32.96
  • 505
    Magnet Valve – Part Number: 00613200
    Magnet Valve
    Part Number: 00613200
      Special Order
    $52.27
  • 506
    CABLE HARNESS – Part Number: 00618365
    CABLE HARNESS
    Part Number: 00618365
      Special Order
    $111.95
  • 507
    HOSE-INLET – Part Number: 00613202
    HOSE-INLET
    Part Number: 00613202
      Special Order
    $32.96
  • 510
    Spray Head – Part Number: 00618327
    Spray Head
    Part Number: 00618327
      Special Order
    $39.78
  • 511
    Holder – Part Number: 00618328
    Holder
    Part Number: 00618328
      Special Order
    $8.76
  • 512
    Adapter – Part Number: 00618329
    Adapter
    Part Number: 00618329
      Special Order
    $16.26
  • 513
    Water Tap – Part Number: 00618330
    Water Tap
    Part Number: 00618330
      Special Order
    $20.00
Motor Assy

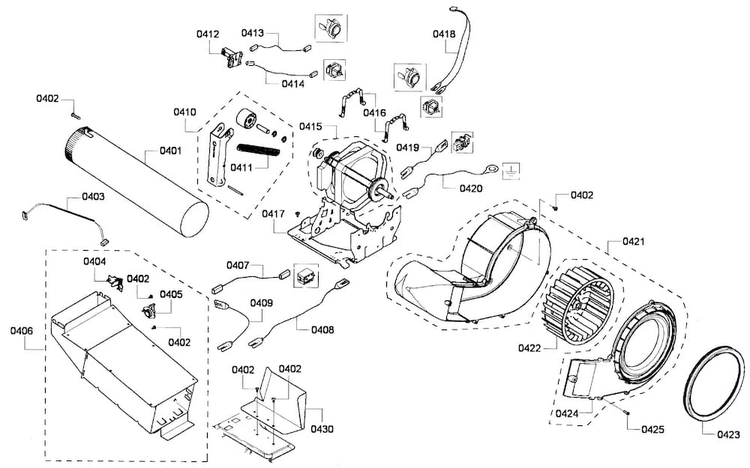

Motor Assy Diagram and Parts List for 09 Bosch Dryer
  • 401
    Exhaust Baffle – Part Number: 00436457
    Exhaust Baffle
    Part Number: 00436457
      Special Order
    $38.64
  • 403
    CABLE HARNESS – Part Number: 00618356
    CABLE HARNESS
    Part Number: 00618356
      Special Order
    $25.00
  • 404
    Temperature Sensor – Part Number: 00422221
    Temperature Sensor
    Part Number: 00422221
      Special Order
    $63.19
  • 405
    LIMITER-TEMPERATURE – Part Number: 00422272
    LIMITER-TEMPERATURE
    Part Number: 00422272
      In Stock
    $74.41
  • 406
    Heating Element Assembly – Part Number: 00436460
    Heating Element Assembly
    Part Number: 00436460
      Special Order
    $182.95
  • 407
    CABLE HARNESS – Part Number: 00421658
    CABLE HARNESS
    Part Number: 00421658
      Special Order
    $50.00
  • 408
    CABLE HARNESS – Part Number: 00421673
    CABLE HARNESS
    Part Number: 00421673
      Special Order
    $46.60
  • 409
    CABLE HARNESS – Part Number: 00421660
    CABLE HARNESS
    Part Number: 00421660
      Special Order
    $53.42
  • 410
    Tension Roller – Part Number: 00491608
    Tension Roller
    Part Number: 00491608
      Special Order
    $78.95
  • 411
    SPRING – Part Number: 00491706
    SPRING
    Part Number: 00491706
      Special Order
    $18.76
  • 412
    Switch – Part Number: 00491611
    Switch
    Part Number: 00491611
      Special Order
    $35.24
  • 414
    CABLE HARNESS – Part Number: 00421596
    CABLE HARNESS
    Part Number: 00421596
      In Stock
    $18.76
  • 415
    Drive Motor – Part Number: 00436441
    Drive Motor
    Part Number: 00436441
      Special Order
    $242.95
  • 416
    SPRING – Part Number: 00491684
    SPRING
    Part Number: 00491684
      Special Order
    $6.26
  • 417
    Support – Part Number: 00447475
    Support
    Part Number: 00447475
      Special Order
    $31.82
  • 419
    CABLE HARNESS – Part Number: 00421677
    CABLE HARNESS
    Part Number: 00421677
      Special Order
    $35.24
  • 420
    CABLE HARNESS – Part Number: 00421626
    CABLE HARNESS
    Part Number: 00421626
      Special Order
    $437.95
  • 421
    Housing Part – Part Number: 00677769
    Housing Part
    Part Number: 00677769
      Special Order
    $52.99
  • 422
    Dryer Fan Wheel – Part Number: 00491640
    Dryer Fan Wheel
    Part Number: 00491640
      Special Order
    $48.87
  • 422A
    Dryer Fan Wheel – Part Number: 00491640
    Dryer Fan Wheel
    Part Number: 00491640
      Special Order
    $48.87
  • 423
    Sealing – Part Number: 00649728
    Sealing
    Part Number: 00649728
      Special Order
    $18.76
  • 424
    COVER – Part Number: 00677770
    COVER
    Part Number: 00677770
      Special Order
    $34.09
  • 425
    Screw – Part Number: 00422239
    Screw
    Part Number: 00422239
      Special Order
    $6.25
  • 430
    HEAT SHIELD – Part Number: 00649419
    HEAT SHIELD
    Part Number: 00649419
      In Stock
    $11.26

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
