Dynabrade Parts

Dynabrade .4 Hp Drill Angle Head, 1/4 Inch-28 Thread Replacement Parts For Model 49135

We Sell Only Genuine Dynabrade Parts

Popular Parts for 49135

Search Within Model

Questions & Answers for Dynabrade 49135
Browse all Parts Search by Area

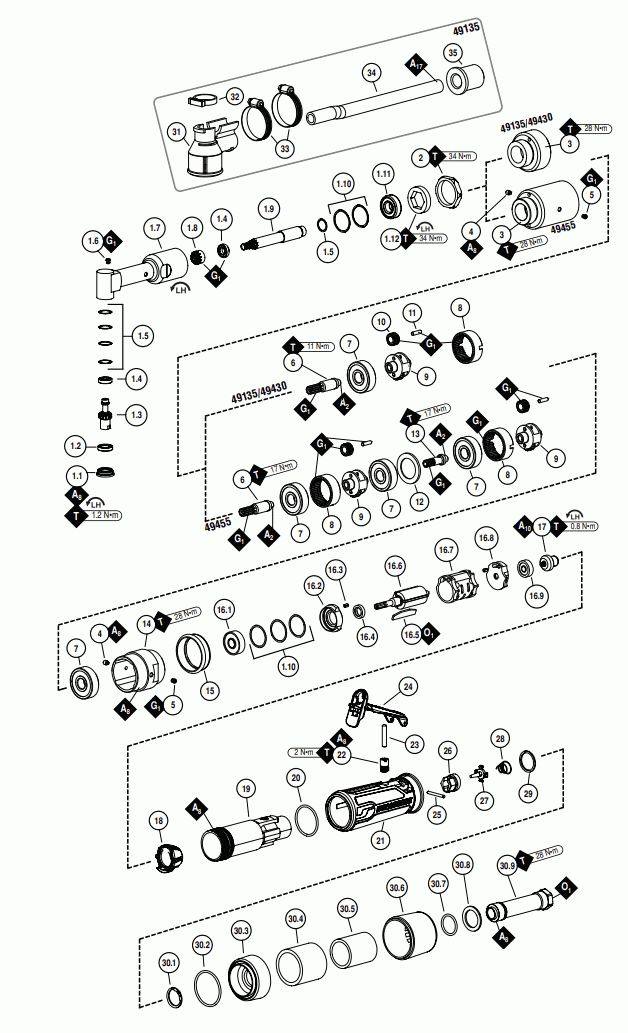

Section 1 Diagram and Parts List for  Dynabrade Drill
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for  Dynabrade Drill
  • --
    Wrench 5/16" – Part Number: 95987
    Wrench 5/16"
    Part Number: 95987
      Special Order
    $10.30
  • 1
    Angle-head Assy. – Part Number: 54560
    Angle-head Assy.
    Part Number: 54560
      Special Order
    $1230.14
  • 1.1
    Bearing Cap – Part Number: 54550
    Bearing Cap
    Part Number: 54550
      In Stock
    $54.73
  • 1.2
    Bearing – Part Number: 54537
    Bearing
    Part Number: 54537
      Special Order
    $48.80
  • 1.3
    Spindle – Part Number: 54549
    Spindle
    Part Number: 54549
      Special Order
    $220.86
  • 1.4
    Bearing – Part Number: 54542
    Bearing
    Part Number: 54542
      In Stock
    $44.48
  • 1.5
    Shim Pack – Part Number: 54536
    Shim Pack
    Part Number: 54536
      Special Order
    $38.32
  • 1.6
    Gear Oil Fitting – Part Number: 01041
    Gear Oil Fitting
    Part Number: 01041
      Special Order
    $21.86
  • 1.7
    Angle-Head Housing – Part Number: 54547
    Angle-Head Housing
    Part Number: 54547
      Special Order
    $389.99
  • 1.8
    Bevel Gear – Part Number: 54546
    Bevel Gear
    Part Number: 54546
      In Stock
    $201.03
  • 1.9
    Spindle – Part Number: 54541
    Spindle
    Part Number: 54541
      On Order
    $359.77
  • 1.10
    Shim – Part Number: 54529
    Shim
    Part Number: 54529
      Special Order
    $30.30
  • 1.11
    Bearing – Part Number: 95398
    Bearing
    Part Number: 95398
      On Order
    $43.69
  • 1.12
    Retaining Nut – Part Number: 54540
    Retaining Nut
    Part Number: 54540
      Special Order
    $59.18
  • 2
    Lock Ring – Part Number: 54527
    Lock Ring
    Part Number: 54527
      Special Order
    $60.62
  • 3
    Adapter – Part Number: 53451
    Adapter
    Part Number: 53451
      Special Order
    $90.92
  • 4
    Set Screw – Part Number: 50784
    Set Screw
    Part Number: 50784
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 5
    Gear Oil Fitting – Part Number: 01041
    Gear Oil Fitting
    Part Number: 01041
      Special Order
    $21.86
  • 6
    Spline Drive – Part Number: 53450
    Spline Drive
    Part Number: 53450
      In Stock
    $213.91
  • 7
    Bearing – Part Number: 54520
    Bearing
    Part Number: 54520
      On Order
    $43.69
  • 8
    Ring Gear – Part Number: 54468
    Ring Gear
    Part Number: 54468
      Special Order
    $145.00
  • 9
    Planetary Carrier 3,200 RPM – Part Number: 50786
    Planetary Carrier 3,200 RPM
    Part Number: 50786
      In Stock
    $174.71
  • 10
    Gear-3,200 Rpm – Part Number: 54519
    Gear-3,200 Rpm
    Part Number: 54519
      In Stock
    $120.73
  • 11
    Gear Shaft (2) – Part Number: 54472
    Gear Shaft (2)
    Part Number: 54472
      In Stock
    $14.38
  • 12
    Spacer – Part Number: 50788
    Spacer
    Part Number: 50788
      No Longer Available
  • 13
    Pinion – Part Number: 53150
    Pinion
    Part Number: 53150
      Special Order
    $110.24
  • 14
    Adapter – Part Number: 53152
    Adapter
    Part Number: 53152
      Special Order
    $150.08
  • 15
    Collar – Part Number: 01547
    Collar
    Part Number: 01547
      Special Order
    $16.08
  • 16
    Short Block Assembly – Part Number: 45298
    Short Block Assembly
    Part Number: 45298
      Special Order
    $605.83
  • 16.1
    Bearing – Part Number: 02649
    Bearing
    Part Number: 02649
      In Stock
    $31.85
  • 16.2
    Front Bearing Plate – Part Number: 01478
    Front Bearing Plate
    Part Number: 01478
      Special Order
    $95.81
  • 16.3
    Pin (2 Required) – Part Number: 50767
    Pin (2 Required)
    Part Number: 50767
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16.4
    Spacer – Part Number: 01479
    Spacer
    Part Number: 01479
      Special Order
    $42.30
  • 16.5
    Blades – Part Number: 01480
    Blades
    Part Number: 01480
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $44.48
  • 16.6
    Rotor – Part Number: 45292
    Rotor
    Part Number: 45292
      Special Order
    $197.61
  • 16.7
    Cylinder – Part Number: 01476
    Cylinder
    Part Number: 01476
      Special Order
    $197.61
  • 16.8
    Rear Bearing Plate – Part Number: 02676
    Rear Bearing Plate
    Part Number: 02676
      In Stock
    $120.73
  • 16.9
    Bearing – Part Number: 02696
    Bearing
    Part Number: 02696
      In Stock
    $37.82
  • 17
    Governor Assembly – Part Number: 45269
    Governor Assembly
    Part Number: 45269
      Special Order
    $74.60
  • 18
    GOVERNOR CHAMBER – Part Number: 45320
    GOVERNOR CHAMBER
    Part Number: 45320
      Special Order
    $9.46
  • 19
    HOUSING – Part Number: 45305
    HOUSING
    Part Number: 45305
      Special Order
    $101.05
  • 20
    O-Ring – Part Number: 96077
    O-Ring
    Part Number: 96077
      In Stock
    $5.95
  • 21
    SLEEVE – Part Number: 09692
    SLEEVE
    Part Number: 09692
      Special Order
    $67.88
  • 22
    BUSHING – Part Number: 45315
    BUSHING
    Part Number: 45315
      Special Order
    $32.55
  • 23
    Pin – Part Number: 97045
    Pin
    Part Number: 97045
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.60
  • 24
    Safety Throttle Lever – Part Number: 45263
    Safety Throttle Lever
    Part Number: 45263
      On Order
    $62.11
  • 25
    Pin – Part Number: 97060
    Pin
    Part Number: 97060
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 26
    SEAL – Part Number: 45310
    SEAL
    Part Number: 45310
      In Stock
    $9.46
  • 27
    Tip Valve – Part Number: 58365
    Tip Valve
    Part Number: 58365
      On Order
    $18.06
  • 28
    Spring – Part Number: 01468
    Spring
    Part Number: 01468
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    Air Control Ring – Part Number: 01564
    Air Control Ring
    Part Number: 01564
      On Order
    $24.42
  • 30
    Muffler Assembly – Part Number: 94520
    Muffler Assembly
    Part Number: 94520
      Special Order
    $140.49
  • 30.1
    Retaining Ring – Part Number: 95711
    Retaining Ring
    Part Number: 95711
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 30.2
    O-ring – Part Number: 95438
    O-ring
    Part Number: 95438
    ★★★★★
    ★★★★★
    (1)
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 30.3
    Muffler Base – Part Number: 94521
    Muffler Base
    Part Number: 94521
      In Stock
    $27.02
  • 30.4
    Felt Muffler – Part Number: 94525
    Felt Muffler
    Part Number: 94525
      In Stock
    $9.46
  • 30.5
    Sintered Bronze Muffler – Part Number: 94524
    Sintered Bronze Muffler
    Part Number: 94524
      Special Order
    $41.53
  • 30.6
    Muffler Cap – Part Number: 94522
    Muffler Cap
    Part Number: 94522
      Special Order
    $27.02
  • 30.7
    O-Ring – Part Number: 95375
    O-Ring
    Part Number: 95375
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 30.8
    Spacer – Part Number: 94526
    Spacer
    Part Number: 94526
      Special Order
    $9.46
  • 30.9
    Inlet Adapter – Part Number: 94523
    Inlet Adapter
    Part Number: 94523
      Special Order
    $75.98
  • 31
    Vacuum Shroud – Part Number: 52755
    Vacuum Shroud
    Part Number: 52755
      Special Order
    $25.40
  • 32
    Snap Grip tube Clamp – Part Number: 02341
    Snap Grip tube Clamp
    Part Number: 02341
      Special Order
    $9.46
  • 33
    Hose Clamp – Part Number: 97176
    Hose Clamp
    Part Number: 97176
      Special Order
    $8.60
  • 34
    Vac. Hose – Part Number: 51791
    Vac. Hose
    Part Number: 51791
      Special Order
    $71.88
  • 35
    Vac. Hose Adapter – Part Number: 51790
    Vac. Hose Adapter
    Part Number: 51790
      Special Order
    $57.66
