Dotco Angle Drill Replacement Parts For Model 15LN284-52

We Sell Only Genuine Dotco Parts

Popular Parts for 15LN284-52

Search Within Model

Questions & Answers for Dotco 15LN284-52
Browse all Parts Search by Area
Page Diagram and Parts List for  Dotco Drill
Page
Page A Diagram and Parts List for  Dotco Drill
Page A
Page B Diagram and Parts List for  Dotco Drill
Page B
Page C Diagram and Parts List for  Dotco Drill
Page C
Previous Showing All Parts Next
Page
Page Diagram and Parts List for  Dotco Drill
Page A

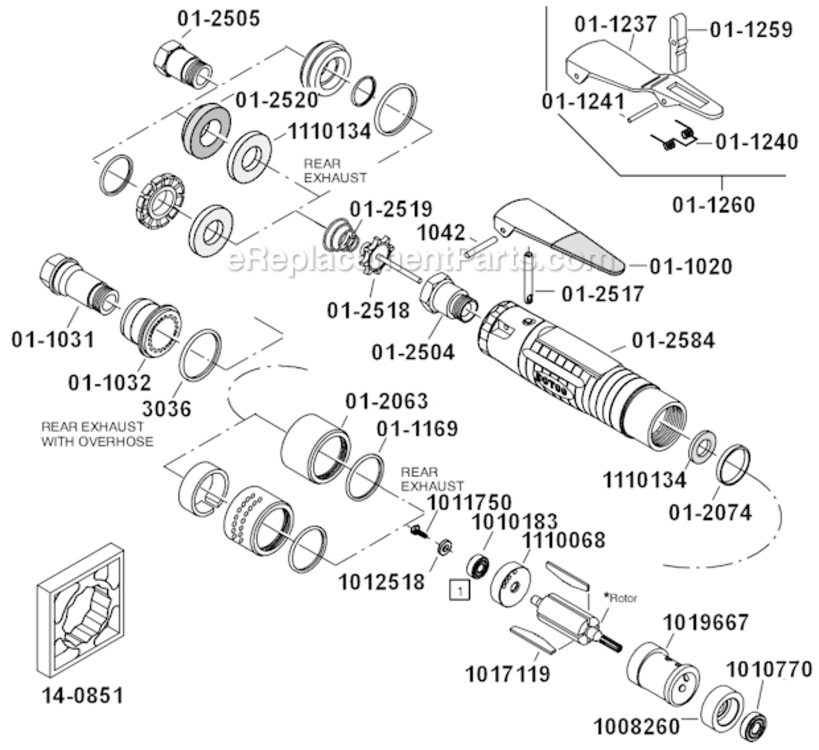

Page A Diagram and Parts List for  Dotco Drill
  • A-01-1020
    Lever – Part Number: 01-1020
    Lever
    Part Number: 01-1020
      Special Order
    $43.59
  • A-01-1169
    O-Ring – Part Number: 01-1169
    O-Ring
    Part Number: 01-1169
      Special Order
    $28.62
  • A-01-2061
    Muffler Felt – Part Number: 01-2061
    Muffler Felt
    Part Number: 01-2061
      Special Order
    $44.25
  • A-01-2062
    Muffler Body – Part Number: 01-2062
    Muffler Body
    Part Number: 01-2062
      No Longer Available
  • A-01-2063
    Muffler – Part Number: 01-2063
    Muffler
    Part Number: 01-2063
      No Longer Available
  • A-01-2074
    Spacer – Part Number: 01-2074
    Spacer
    Part Number: 01-2074
      No Longer Available
  • A-01-2504
    Valve Seat – Part Number: 01-2504
    Valve Seat
    Part Number: 01-2504
      Special Order
    $78.06
  • A-01-2505
    Inlet Adapter (1/4 – Part Number: 01-2505
    Inlet Adapter (1/4
    Part Number: 01-2505
      Special Order
    $60.66
  • A-01-2506
    Exhaust Plug – Part Number: 01-2506
    Exhaust Plug
    Part Number: 01-2506
      Special Order
    $54.65
  • A-01-2517
    Push Rod – Part Number: 01-2517
    Push Rod
    Part Number: 01-2517
      Special Order
    $44.04
  • A-01-2518
    Valve – Part Number: 01-2518
    Valve
    Part Number: 01-2518
      In Stock
    $30.83
  • A-01-2519
    Valve Spring – Part Number: 01-2519
    Valve Spring
    Part Number: 01-2519
      In Stock
    $16.06
  • A-01-2520
    Diffuser – Part Number: 01-2520
    Diffuser
    Part Number: 01-2520
      In Stock
    $35.18
  • A-01-2584
    Motor Housing – Part Number: 01-2584
    Motor Housing
    Part Number: 01-2584
      Special Order
    $407.28
  • A-11-014
    O-Ring – Part Number: 11-014
    O-Ring
    Part Number: 11-014
      No Longer Available
  • A-14-0851
    Housing Wrench – Part Number: 14-0851
    Housing Wrench
    Part Number: 14-0851
      No Longer Available
  • A-800
    Motor Assembly (Complete) – Part Number: 1025572
    Motor Assembly (Complete)
    Part Number: 1025572
      No Longer Available
  • A-1042
    Pin – Part Number: 1042
    Pin
    Part Number: 1042
      No Longer Available
  • A-2965
    O-ring – Part Number: 2965
    O-ring
    Part Number: 2965
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • A-3036
    O-Ring – Part Number: 3036PT
    O-Ring
    Part Number: 3036PT
      No Longer Available
  • A-1008260
    Wear Plate – Part Number: 1008260
    Wear Plate
    Part Number: 1008260
      Special Order
    $171.99
  • A-1010183
    Ball Bearing – Part Number: 1010183
    Ball Bearing
    Part Number: 1010183
      Special Order
    $81.82
  • A-1010770
    Ball Bearing – Part Number: 1010770
    Ball Bearing
    Part Number: 1010770
      Special Order
    $69.66
  • A-1011750
    Screw – Part Number: 1011750
    Screw
    Part Number: 1011750
      Special Order
    $69.66
  • A-1012518
    Washer – Part Number: 1012518
    Washer
    Part Number: 1012518
      Special Order
    $14.53
  • A-1017119
    Rotor Blade – Part Number: 1017119
    Rotor Blade
    Part Number: 1017119
      Special Order
    $17.40
  • A-1017184
    Rotor (5T) – Part Number: 1017184
    Rotor (5T)
    Part Number: 1017184
      Special Order
    $476.46
  • A-1019667
    Cylinder – Part Number: 1019667
    Cylinder
    Part Number: 1019667
      Special Order
    $305.07
  • A-1110068
    Rear Plate – Part Number: 1110068
    Rear Plate
    Part Number: 1110068
      Special Order
    $196.81
  • A-1110134
    Muffler (4 Req'd) – Part Number: 1110134
    Muffler (4 Req'd)
    Part Number: 1110134
      Special Order
    $6.16
  • A-1110135
    Muffler – Part Number: 1110135
    Muffler
    Part Number: 1110135
      Special Order
    $6.16
  • A-1111040
    Diffuser – Part Number: 1111040
    Diffuser
    Part Number: 1111040
      Special Order
    $126.06
Page B
Page B Diagram and Parts List for  Dotco Drill
Page C

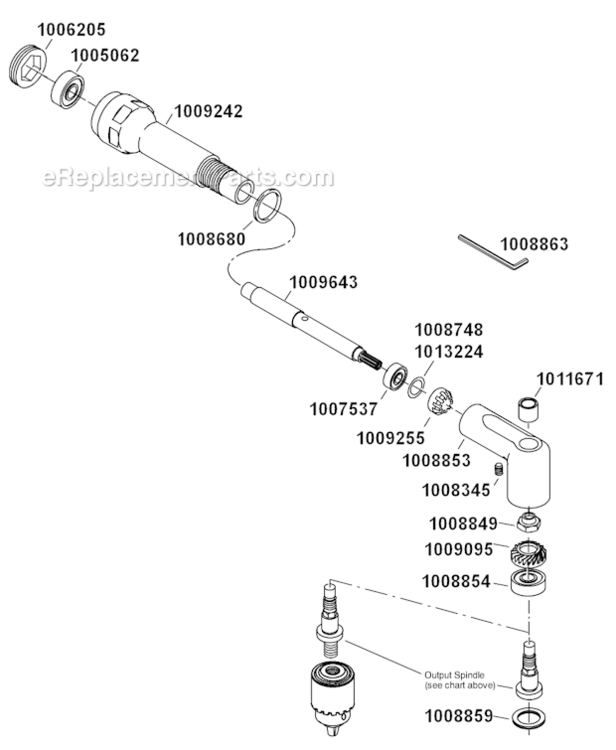

Page C Diagram and Parts List for  Dotco Drill
  • C-1005062
    Ball Bearing – Part Number: 1005062
    Ball Bearing
    Part Number: 1005062
      No Longer Available
  • C-1006205
    Retaining Ring – Part Number: 1006205
    Retaining Ring
    Part Number: 1006205
      Special Order
    $84.23
  • C-1007537
    Ball Bearing – Part Number: 1007537
    Ball Bearing
    Part Number: 1007537
      Special Order
    $62.04
  • C-1008345
    Set Screw – Part Number: 1008345
    Set Screw
    Part Number: 1008345
      Special Order
    $6.16
  • C-1008680
    O-Ring – Part Number: 1008680
    O-Ring
    Part Number: 1008680
      Special Order
    $6.16
  • C-1008748
    Shim 0.002"(As req'd) – Part Number: 1008748
    Shim 0.002"(As req'd)
    Part Number: 1008748
      Special Order
    $6.16
  • C-1008849
    Nut – Part Number: 1008849
    Nut
    Part Number: 1008849
      Special Order
    $47.45
  • C-1008850
    Output Spindle – Part Number: 1008850
    Output Spindle
    Part Number: 1008850
      Special Order
    $352.23
  • C-1008853
    Angle Head – Part Number: 1008853
    Angle Head
    Part Number: 1008853
      Special Order
    $751.65
  • C-1008854
    Ball Bearing – Part Number: 1008854
    Ball Bearing
    Part Number: 1008854
      Special Order
    $77.07
  • C-1008859
    Retaining Ring – Part Number: 1008859
    Retaining Ring
    Part Number: 1008859
      Special Order
    $6.16
  • C-1008863
    Gear Housing – Part Number: 1008863
    Gear Housing
    Part Number: 1008863
      No Longer Available
  • C-1009095
    Bevel Gear – Part Number: 1009095
    Bevel Gear
    Part Number: 1009095
      In Stock
    $256.31
  • C-1009242
    Housing – Part Number: 1009242
    Housing
    Part Number: 1009242
      Special Order
    $474.89
  • C-1009255
    Bevel Pinion – Part Number: 1009255
    Bevel Pinion
    Part Number: 1009255
      Special Order
    $349.09
  • C-1009643
    Spindle Extension – Part Number: 1009643
    Spindle Extension
    Part Number: 1009643
      Special Order
    $295.63
  • C-1011671
    Needle Bearing – Part Number: 1011671
    Needle Bearing
    Part Number: 1011671
      No Longer Available
  • C-1013224
    Shim 0.005" (As req'd) – Part Number: 1013224
    Shim 0.005" (As req'd)
    Part Number: 1013224
      Special Order
    $20.93
