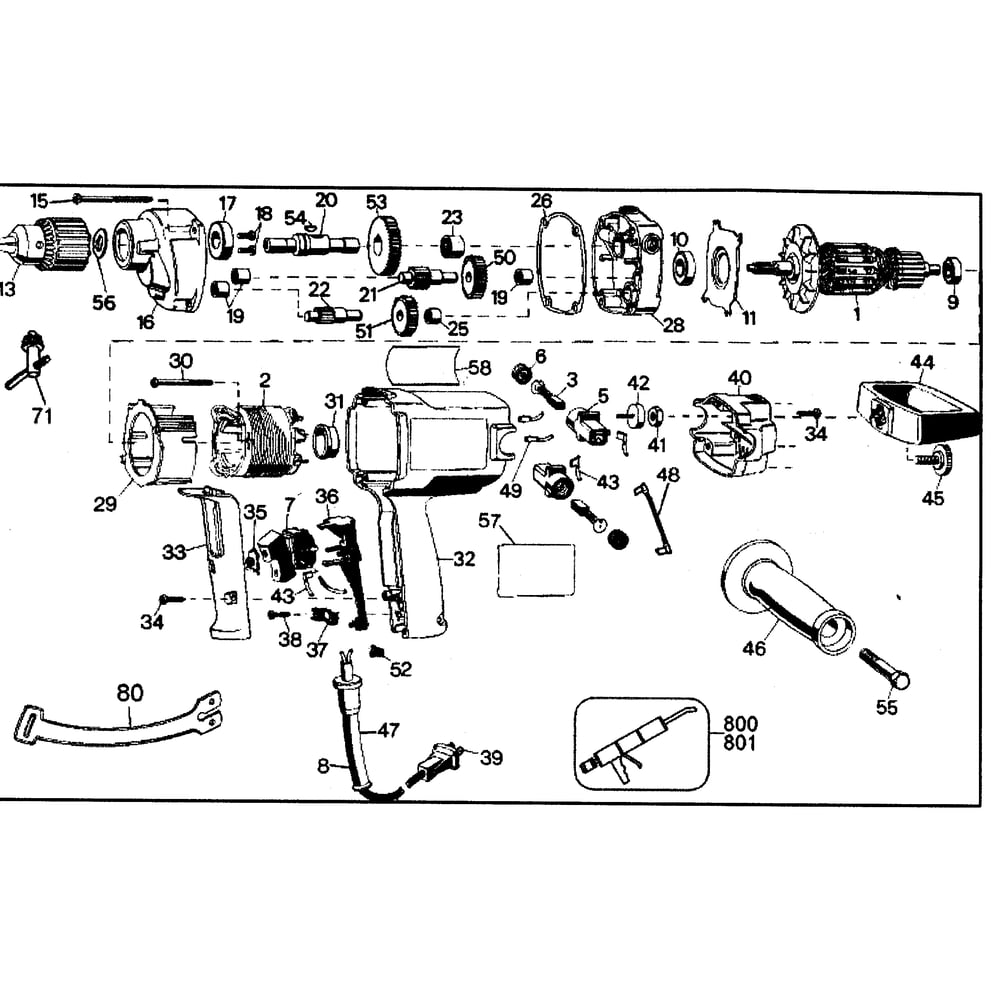

Drill Diagram and Parts List for  DeWALT Drill
Drill
Previous Showing All Parts Next
Drill
Drill Diagram and Parts List for  DeWALT Drill
  • 1
    Armature fan – Part Number: 450130-00
    Armature fan
    Part Number: 450130-00
      No Longer Available
  • 2
    Field – Part Number: 449458-71
    Field
    Part Number: 449458-71
      No Longer Available
  • 3
    BRUSH & SPRING – Part Number: 450374-02
    BRUSH & SPRING
    Part Number: 450374-02
      On Order
    $6.16
  • 5
    Holder,brush – Part Number: 448083-01
    Holder,brush
    Part Number: 448083-01
      In Stock
    $8.99
  • 6
    Brush Cap – Part Number: 448084-01
    Brush Cap
    Part Number: 448084-01
      No Longer Available
  • 7
    Switch,trigger – Part Number: 449524-00
    Switch,trigger
    Part Number: 449524-00
      No Longer Available
  • 8
    Cord/10ft./18-2 – Part Number: 448557-98
    Cord/10ft./18-2
    Part Number: 448557-98
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $30.89
  • 8A
    CORD/50
    CORD/50'/16-2SJ
    Part Number: 330081-98
      Special Order
    $65.11
  • 9
    Ball Bearing – Part Number: 330003-04
    Ball Bearing
    Part Number: 330003-04
      No Longer Available
  • 10
    BEARING,BALL – Part Number: 330003-09
    BEARING,BALL
    Part Number: 330003-09
      No Longer Available
  • 11
    Plate,bearing – Part Number: 448079-00
    Plate,bearing
    Part Number: 448079-00
      Special Order
    $6.16
  • 13
    CHUCK & KEY – Part Number: 449644-00
    CHUCK & KEY
    Part Number: 449644-00
      No Longer Available
  • 15
    Screw – Part Number: 330019-30
    Screw
    Part Number: 330019-30
      In Stock
    $6.16
  • 16
    Gear Case – Part Number: 449481-00
    Gear Case
    Part Number: 449481-00
      No Longer Available
  • 17
    Ball Bearing – Part Number: 700964-00
    Ball Bearing
    Part Number: 700964-00
      No Longer Available
  • 18
    Screw – Part Number: 52819-00
    Screw
    Part Number: 52819-00
      No Longer Available
  • 19
    Bearing – Part Number: 131790-00
    Bearing
    Part Number: 131790-00
      No Longer Available
  • 20
    Spindle – Part Number: 133316-01
    Spindle
    Part Number: 133316-01
      No Longer Available
  • 21
    Spndle gear – Part Number: 449489-00
    Spndle gear
    Part Number: 449489-00
      No Longer Available
  • 22
    Spndle gear – Part Number: 449486-00
    Spndle gear
    Part Number: 449486-00
      No Longer Available
  • 23
    Bearing,roller – Part Number: 135937-00
    Bearing,roller
    Part Number: 135937-00
      In Stock
    $6.16
  • 25
    Roller Bearing – Part Number: 449493-00
    Roller Bearing
    Part Number: 449493-00
      No Longer Available
  • 26
    Gasket – Part Number: 450485-00
    Gasket
    Part Number: 450485-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 28
    Gear cover – Part Number: 449483-00
    Gear cover
    Part Number: 449483-00
      No Longer Available
  • 29
    Baffle,Fan – Part Number: 447786-00
    Baffle,Fan
    Part Number: 447786-00
      In Stock
    $4.28
  • 30
    Plastite Screw – Part Number: 330019-18
    Plastite Screw
    Part Number: 330019-18
      No Longer Available
  • 31
    Sleeve – Part Number: 445217-02
    Sleeve
    Part Number: 445217-02
      In Stock
    $6.16
  • 32
    Field Case – Part Number: 392275-02
    Field Case
    Part Number: 392275-02
      Special Order
    $25.49
  • 33
    Handle Cover – Part Number: 5140004-78
    Handle Cover
    Part Number: 5140004-78
      No Longer Available
  • 34
    Screw – Part Number: 86964-00
    Screw
    Part Number: 86964-00
      No Longer Available
  • 35
    Button, Lock – Part Number: 449523-00
    Button, Lock
    Part Number: 449523-00
      No Longer Available
  • 36
    Support, Switch – Part Number: 449472-00
    Support, Switch
    Part Number: 449472-00
      No Longer Available
  • 37
    Cord Clamp,Curv – Part Number: 86634-00
    Cord Clamp,Curv
    Part Number: 86634-00
      In Stock
    $6.89
  • 38
    Screw – Part Number: 330013-03
    Screw
    Part Number: 330013-03
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 39
    Plug 120V 2Wire – Part Number: 234900-02
    Plug 120V 2Wire
    Part Number: 234900-02
      No Longer Available
  • 40
    Cap,End – Part Number: 449492-02
    Cap,End
    Part Number: 449492-02
      No Longer Available
  • 41
    Nut – Part Number: 99371-06
    Nut
    Part Number: 99371-06
      Special Order
    $6.16
  • 42
    Nut Cap – Part Number: 449700-00
    Nut Cap
    Part Number: 449700-00
      Special Order
    $6.16
  • 43
    Terminal – Part Number: 135110-00
    Terminal
    Part Number: 135110-00
      Special Order
    $6.16
  • 44
    Handle – Part Number: 96511-00
    Handle
    Part Number: 96511-00
      No Longer Available
  • 45
    Knob – Part Number: 382531-00
    Knob
    Part Number: 382531-00
      In Stock
    $6.16
  • 46
    Handle – Part Number: 130814-06
    Handle
    Part Number: 130814-06
      No Longer Available
  • 47
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $10.69
  • 48
    Lead – Part Number: 158491-00
    Lead
    Part Number: 158491-00
      Special Order
    $6.16
  • 49
    Terminal – Part Number: 448172-00
    Terminal
    Part Number: 448172-00
      Special Order
    $6.16
  • 50
    Gear – Part Number: 449490-00
    Gear
    Part Number: 449490-00
      No Longer Available
  • 51
    Gear – Part Number: 449487-00
    Gear
    Part Number: 449487-00
      Special Order
    $9.08
  • 52
    Connector – Part Number: 32114-06
    Connector
    Part Number: 32114-06
      No Longer Available
  • 53
    Gear – Part Number: 400147-00
    Gear
    Part Number: 400147-00
      In Stock
    $13.95
  • 54
    Key – Part Number: 7027-00
    Key
    Part Number: 7027-00
      No Longer Available
  • 55
    SCREW – Part Number: 99173-36
    SCREW
    Part Number: 99173-36
      No Longer Available
  • 56
    WASHER – Part Number: 450819-00
    WASHER
    Part Number: 450819-00
      No Longer Available
  • 57
    Label – Part Number: 149477-00
    Label
    Part Number: 149477-00
      No Longer Available
  • 71
    Chuck Key – Part Number: 330034-03
    Chuck Key
    Part Number: 330034-03
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $14.92
  • NI
    Connection Diagram – Part Number: 449470-00
    Connection Diagram
    Part Number: 449470-00
      No Longer Available
  • NI
    Grease – Part Number: 283484-00
    Grease
    Part Number: 283484-00
      No Longer Available
  • NI
    Grease – Part Number: 761995-00
    Grease
    Part Number: 761995-00
      No Longer Available
