DeWALT Right Angle Drill Replacement Parts For Model DWD450R (Type 2)

We Sell Only Genuine DeWALT Parts

Popular Parts for DWD450R

Search Within Model

Questions & Answers for DeWALT DWD450R
Browse all Parts Search by Area

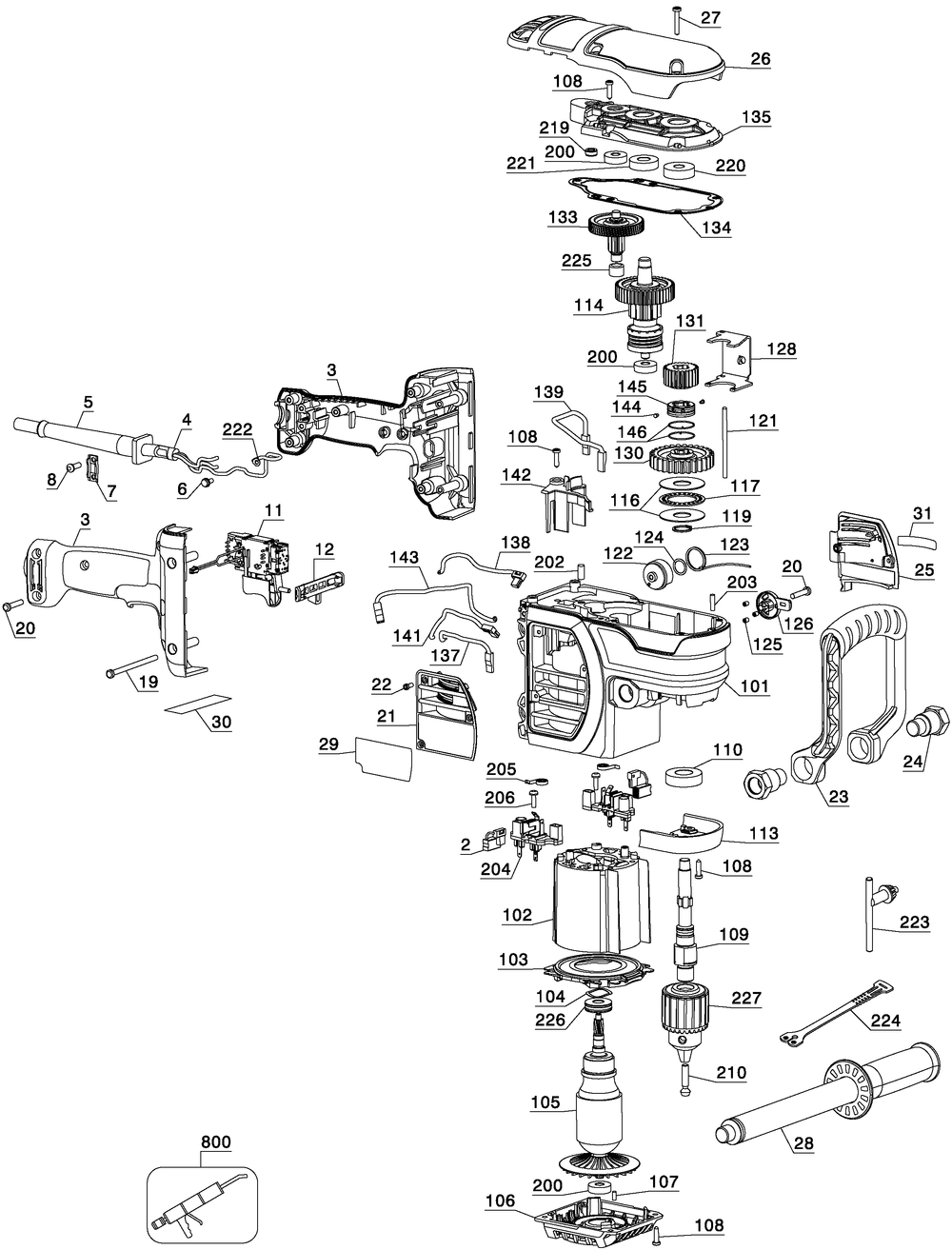

Section 1 Diagram and Parts List for Type 2 DeWALT Drill
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for Type 2 DeWALT Drill
  • 2
    Brush – Part Number: 660804-00SV
    Brush
    Part Number: 660804-00SV
      Special Order
    $11.03
  • 3
    HANDLE SET – Part Number: 654947-00
    HANDLE SET
    Part Number: 654947-00
      Special Order
    $18.16
  • 4
    CORDSET – Part Number: 653663-00
    CORDSET
    Part Number: 653663-00
      In Stock
    $52.66
  • 5
    Cord Protector – Part Number: 445338-00
    Cord Protector
    Part Number: 445338-00
    ★★★★★
    ★★★★★
    (12)
      In Stock
    $8.35
  • 6
    Screw,ground – Part Number: 150036-00
    Screw,ground
    Part Number: 150036-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 7
    Cord Clamp – Part Number: 450877-00
    Cord Clamp
    Part Number: 450877-00
      Special Order
    $5.95
  • 8
    Screw – Part Number: 330019-11
    Screw
    Part Number: 330019-11
    ★★★★★
    ★★★★★
    (2)
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 11
    VSR SWITCH – Part Number: N402580
    VSR SWITCH
    Part Number: N402580
      In Stock
    $42.84
  • 12
    Bar – Part Number: 636379-00
    Bar
    Part Number: 636379-00
      Special Order
    $5.95
  • 19
    Screw – Part Number: 330019-72
    Screw
    Part Number: 330019-72
      No Longer Available
  • 20
    Screw – Part Number: 330019-32
    Screw
    Part Number: 330019-32
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 21
    Brush Door – Part Number: 649086-00
    Brush Door
    Part Number: 649086-00
      No Longer Available
  • 22
    Screw – Part Number: 648777-00
    Screw
    Part Number: 648777-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 23
    Bail Handle – Part Number: N469354
    Bail Handle
    Part Number: N469354
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $15.46
  • 24
    Adapter – Part Number: 636385-00
    Adapter
    Part Number: 636385-00
      On Order
    $10.06
  • 25
    Brush Door – Part Number: 649085-00
    Brush Door
    Part Number: 649085-00
      No Longer Available
  • 26
    SHROUD – Part Number: 655656-00
    SHROUD
    Part Number: 655656-00
      No Longer Available
  • 27
    Screw – Part Number: 330045-08
    Screw
    Part Number: 330045-08
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 28
    Side Handle – Part Number: 650546-00SV
    Side Handle
    Part Number: 650546-00SV
      On Order
    $37.57
  • 30
    Warning Label – Part Number: 659573-00
    Warning Label
    Part Number: 659573-00
      Special Order
    $5.95
  • 31
    Id Label – Part Number: 659574-00
    Id Label
    Part Number: 659574-00
      Special Order
    $5.95
  • 101
    GEAR CASE – Part Number: N389454
    GEAR CASE
    Part Number: N389454
      Special Order
    $66.00
  • 102
    Field Case Assy – Part Number: N182022
    Field Case Assy
    Part Number: N182022
      Special Order
    $54.24
  • 103
    Fan Baffle – Part Number: 636398-00
    Fan Baffle
    Part Number: 636398-00
      Special Order
    $5.95
  • 104
    Washer,spring – Part Number: 448373-00
    Washer,spring
    Part Number: 448373-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 105
    Armature&Brgs. – Part Number: 636395-00SV
    Armature&Brgs.
    Part Number: 636395-00SV
      In Stock
    $67.15
  • 106
    End Cap – Part Number: 636345-00
    End Cap
    Part Number: 636345-00
      No Longer Available
  • 107
    Plug,rubber – Part Number: 145312-00
    Plug,rubber
    Part Number: 145312-00
      Special Order
    $5.95
  • 108
    Screw – Part Number: 330045-06
    Screw
    Part Number: 330045-06
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 109
    SPINDLE – Part Number: N088737
    SPINDLE
    Part Number: N088737
      In Stock
    $32.89
  • 110
    Ball Bearing – Part Number: 330003-15
    Ball Bearing
    Part Number: 330003-15
      On Order
    $18.70
  • 113
    Cover – Part Number: 652831-00
    Cover
    Part Number: 652831-00
      Special Order
    $16.92
  • 114
    Clutch Assembly – Part Number: N030550SV
    Clutch Assembly
    Part Number: N030550SV
      Special Order
    $59.38
  • 116
    Thrust Washer – Part Number: 649228-00
    Thrust Washer
    Part Number: 649228-00
      Special Order
    $5.95
  • 117
    Thrust Bearing – Part Number: 610541-00
    Thrust Bearing
    Part Number: 610541-00
      Special Order
    $5.95
  • 119
    Retaining Ring – Part Number: 652890-00
    Retaining Ring
    Part Number: 652890-00
      In Stock
    $5.95
  • 121
    Pin – Part Number: 649351-00
    Pin
    Part Number: 649351-00
      No Longer Available
  • 122
    Holder – Part Number: 636387-00
    Holder
    Part Number: 636387-00
      No Longer Available
  • 123
    Spring – Part Number: 636386-01
    Spring
    Part Number: 636386-01
      Special Order
    $5.95
  • 123
    Spring – Part Number: N474611
    Spring
    Part Number: N474611
      No Longer Available
  • 124
    O-Ring – Part Number: 650249-00
    O-Ring
    Part Number: 650249-00
      No Longer Available
  • 125
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 126
    Lever – Part Number: 636388-00
    Lever
    Part Number: 636388-00
      No Longer Available
  • 128
    Slider – Part Number: 636360-00
    Slider
    Part Number: 636360-00
      Special Order
    $5.95
  • 130
    Gear, 29t, Low Speed – Part Number: N453556
    Gear, 29t, Low Speed
    Part Number: N453556
      Special Order
    $34.09
  • 131
    Gear – Part Number: N019978
    Gear
    Part Number: N019978
      Special Order
    $25.46
  • 133
    Gear & Pinion – Part Number: 636348-00SV
    Gear & Pinion
    Part Number: 636348-00SV
      In Stock
    $45.00
  • 134
    Gasket – Part Number: 658818-00
    Gasket
    Part Number: 658818-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 135
    Gear Case Cover Assembly. – Part Number: 636393-00SV
    Gear Case Cover Assembly.
    Part Number: 636393-00SV
      No Longer Available
  • 137
    Lead – Part Number: 660938-00
    Lead
    Part Number: 660938-00
      Special Order
    $5.95
  • 138
    Lead – Part Number: 660938-01
    Lead
    Part Number: 660938-01
      Special Order
    $5.95
  • 139
    Lead – Part Number: 660938-02
    Lead
    Part Number: 660938-02
      No Longer Available
  • 141
    Lead – Part Number: 660938-04
    Lead
    Part Number: 660938-04
      Special Order
    $5.95
  • 142
    Guide – Part Number: 652893-00
    Guide
    Part Number: 652893-00
      No Longer Available
  • 143
    LEAD – Part Number: 660938-05
    LEAD
    Part Number: 660938-05
      Special Order
    $5.95
  • 144
    Detent – Part Number: 660514-01
    Detent
    Part Number: 660514-01
      Special Order
    $5.95
  • 145
    Spacer – Part Number: 660513-00
    Spacer
    Part Number: 660513-00
      Special Order
    $7.16
  • 146
    Detent Spring – Part Number: 660512-00
    Detent Spring
    Part Number: 660512-00
      On Order
    $5.95
  • 200
    Bearing – Part Number: N110359
    Bearing
    Part Number: N110359
    ★★★★★
    ★★★★★
    (16)
      In Stock
    $5.95
  • 202
    Roller Pin – Part Number: 330041-23
    Roller Pin
    Part Number: 330041-23
      No Longer Available
  • 203
    Roller Pin – Part Number: 330041-07
    Roller Pin
    Part Number: 330041-07
      Special Order
    $5.95
  • 204
    Brush Holder – Part Number: 616857-00
    Brush Holder
    Part Number: 616857-00
      In Stock
    $10.63
  • 205
    Spring,brush – Part Number: 383387-00
    Spring,brush
    Part Number: 383387-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 206
    Screw – Part Number: 176951-00
    Screw
    Part Number: 176951-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 210
    Screw – Part Number: 447735-02
    Screw
    Part Number: 447735-02
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 219
    Sleeve Bearing – Part Number: 636392-00
    Sleeve Bearing
    Part Number: 636392-00
      Special Order
    $5.95
  • 220
    Bearing,ball – Part Number: 605040-60
    Bearing,ball
    Part Number: 605040-60
      In Stock
    $11.10
  • 221
    Ball Bearing – Part Number: 330003-83
    Ball Bearing
    Part Number: 330003-83
      In Stock
    $13.47
  • 222
    Terminal – Part Number: 395716-00
    Terminal
    Part Number: 395716-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $5.95
  • 223
    Chuck Key – Part Number: 330034-16
    Chuck Key
    Part Number: 330034-16
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $5.95
  • 224
    Holder – Part Number: 065288-02
    Holder
    Part Number: 065288-02
      In Stock
    $5.95
  • 225
    Bearing – Part Number: 386780-00
    Bearing
    Part Number: 386780-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 226
    Ball Bearing – Part Number: 654944-00
    Ball Bearing
    Part Number: 654944-00
      Special Order
    $7.56
  • 227
    Chuck & Key – Part Number: 5140057-77
    Chuck & Key
    Part Number: 5140057-77
      Special Order
    $38.75
  • 800
    Grease – Part Number: 286436-00
    Grease
    Part Number: 286436-00
      Special Order
    $261.69
