DeWALT Magnetic Drill Press Replacement Parts For Model DW159 (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW159

Search Within Model

Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 DeWALT Drill Press
Page A
Page B Diagram and Parts List for Type 1 DeWALT Drill Press
Page B
Previous Showing All Parts Next

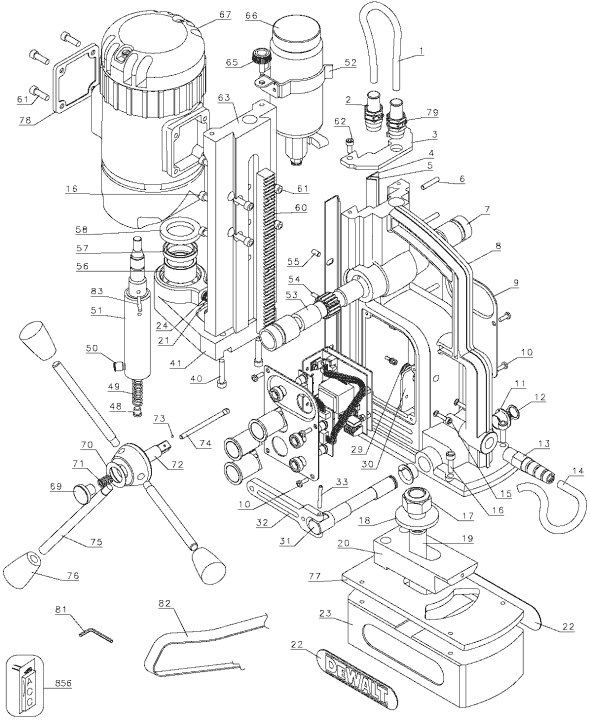

Page A
Page A Diagram and Parts List for Type 1 DeWALT Drill Press
  • 1
    Cable – Part Number: 5140001-36
    Cable
    Part Number: 5140001-36
      No Longer Available
  • 2
    Guide,Cable – Part Number: 5140000-40
    Guide,Cable
    Part Number: 5140000-40
      No Longer Available
  • 3
    Top Plate – Part Number: 5140000-41
    Top Plate
    Part Number: 5140000-41
      No Longer Available
  • 4
    Brass Strip – Part Number: 5140000-42
    Brass Strip
    Part Number: 5140000-42
      No Longer Available
  • 5
    Flat Steel – Part Number: 5140000-43
    Flat Steel
    Part Number: 5140000-43
      Special Order
    $17.05
  • 6
    Grub Screw – Part Number: 5140000-44
    Grub Screw
    Part Number: 5140000-44
      Special Order
    $6.16
  • 7
    Pinion Bushing – Part Number: 5140000-45
    Pinion Bushing
    Part Number: 5140000-45
      No Longer Available
  • 8
    Main Body – Part Number: 5140000-46
    Main Body
    Part Number: 5140000-46
      No Longer Available
  • 9
    Nameplate – Part Number: 5140000-47
    Nameplate
    Part Number: 5140000-47
      No Longer Available
  • 10
    Tamper Torx Screw – Part Number: 5140001-50
    Tamper Torx Screw
    Part Number: 5140001-50
      Special Order
    $6.16
  • 11
    Cam Pin Bushing – Part Number: 5140000-48
    Cam Pin Bushing
    Part Number: 5140000-48
      No Longer Available
  • 12
    Circlip – Part Number: 5140000-49
    Circlip
    Part Number: 5140000-49
      No Longer Available
  • 13
    Cord Protector – Part Number: 5140001-18
    Cord Protector
    Part Number: 5140001-18
      No Longer Available
  • 14
    Power Cord – Part Number: 5140000-50
    Power Cord
    Part Number: 5140000-50
      No Longer Available
  • 15
    Cap Screw – Part Number: 5140000-51
    Cap Screw
    Part Number: 5140000-51
      No Longer Available
  • 16
    Cap Screw – Part Number: 5140001-49
    Cap Screw
    Part Number: 5140001-49
      No Longer Available
  • 17
    Lock Nut – Part Number: 5140000-52
    Lock Nut
    Part Number: 5140000-52
      No Longer Available
  • 18
    Lock Washer – Part Number: 5140000-53
    Lock Washer
    Part Number: 5140000-53
      No Longer Available
  • 19
    Locking Rod – Part Number: 5140000-54
    Locking Rod
    Part Number: 5140000-54
      No Longer Available
  • 20
    Pivot Block – Part Number: 5140000-55
    Pivot Block
    Part Number: 5140000-55
      No Longer Available
  • 21
    Coolant Tube – Part Number: 5140001-65
    Coolant Tube
    Part Number: 5140001-65
      No Longer Available
  • 22
    Dewalt Label – Part Number: 5140001-60
    Dewalt Label
    Part Number: 5140001-60
      No Longer Available
  • 23
    Magnet – Part Number: 5140000-56
    Magnet
    Part Number: 5140000-56
      No Longer Available
  • 24
    Push Fitting – Part Number: 5140001-20
    Push Fitting
    Part Number: 5140001-20
      No Longer Available
  • 29
    Protection Grommet – Part Number: 5140000-57
    Protection Grommet
    Part Number: 5140000-57
      No Longer Available
  • 30
    Plate – Part Number: 5140000-58
    Plate
    Part Number: 5140000-58
      No Longer Available
  • 31
    Cam Pin – Part Number: 5140000-59
    Cam Pin
    Part Number: 5140000-59
      No Longer Available
  • 32
    Lever – Part Number: 5140000-60
    Lever
    Part Number: 5140000-60
      No Longer Available
  • 33
    Pin – Part Number: 5140000-61
    Pin
    Part Number: 5140000-61
      No Longer Available
  • 40
    Cap Screw – Part Number: 5140000-64
    Cap Screw
    Part Number: 5140000-64
      No Longer Available
  • 41
    Bottom Steady – Part Number: 5140000-65
    Bottom Steady
    Part Number: 5140000-65
      No Longer Available
  • 48
    Arbor Plug – Part Number: 5140000-66
    Arbor Plug
    Part Number: 5140000-66
      No Longer Available
  • 49
    Plunge Spring – Part Number: 5140000-67
    Plunge Spring
    Part Number: 5140000-67
      No Longer Available
  • 50
    Grub Screw – Part Number: 5140000-68
    Grub Screw
    Part Number: 5140000-68
      No Longer Available
  • 51
    Body,Arbor – Part Number: 5140000-69
    Body,Arbor
    Part Number: 5140000-69
      No Longer Available
  • 52
    Retaining Clip – Part Number: 5140001-33
    Retaining Clip
    Part Number: 5140001-33
      No Longer Available
  • 53
    Pinion Shaft – Part Number: 5140000-70
    Pinion Shaft
    Part Number: 5140000-70
      No Longer Available
  • 54
    Pin – Part Number: 5140001-64
    Pin
    Part Number: 5140001-64
      No Longer Available
  • 55
    Grub Screw – Part Number: 5140001-53
    Grub Screw
    Part Number: 5140001-53
      Special Order
    $196.78
  • 56
    Bush – Part Number: 5140000-71
    Bush
    Part Number: 5140000-71
      No Longer Available
  • 57
    Oil Seal – Part Number: 5140000-72
    Oil Seal
    Part Number: 5140000-72
      No Longer Available
  • 58
    Oil Seal – Part Number: 5140000-73
    Oil Seal
    Part Number: 5140000-73
      No Longer Available
  • 60
    Rack – Part Number: 5140000-74
    Rack
    Part Number: 5140000-74
      Special Order
    $63.02
  • 61
    Cap Screw – Part Number: 5140001-62
    Cap Screw
    Part Number: 5140001-62
      Special Order
    $6.16
  • 62
    Cap Screw – Part Number: 5140000-75
    Cap Screw
    Part Number: 5140000-75
      No Longer Available
  • 63
    Slide – Part Number: 5140000-76
    Slide
    Part Number: 5140000-76
      No Longer Available
  • 65
    Thumbscrew – Part Number: 5140001-06
    Thumbscrew
    Part Number: 5140001-06
      No Longer Available
  • 66
    Oil Cup – Part Number: 5140001-31
    Oil Cup
    Part Number: 5140001-31
      No Longer Available
  • 67
    Motor Assembly – Part Number: 55195-37
    Motor Assembly
    Part Number: 55195-37
      No Longer Available
  • 69
    Release Button – Part Number: 5140001-16
    Release Button
    Part Number: 5140001-16
      No Longer Available
  • 70
    Instr Label – Part Number: 5140001-63
    Instr Label
    Part Number: 5140001-63
      No Longer Available
  • 71
    Spring – Part Number: 5140001-17
    Spring
    Part Number: 5140001-17
      No Longer Available
  • 72
    Handle,Housing – Part Number: 5140001-13
    Handle,Housing
    Part Number: 5140001-13
      Special Order
    $76.48
  • 73
    Ball Bearing – Part Number: 5140001-12
    Ball Bearing
    Part Number: 5140001-12
      Special Order
    $24.79
  • 74
    Locking Rod – Part Number: 5140001-15
    Locking Rod
    Part Number: 5140001-15
      No Longer Available
  • 75
    Handle – Part Number: 5140001-30
    Handle
    Part Number: 5140001-30
      No Longer Available
  • 76
    Handle Knob – Part Number: 5140001-29
    Handle Knob
    Part Number: 5140001-29
      Special Order
    $7.48
  • 77
    Locking Plate – Part Number: 5140000-78
    Locking Plate
    Part Number: 5140000-78
      No Longer Available
  • 78
    Cover Plate – Part Number: 5140000-79
    Cover Plate
    Part Number: 5140000-79
      No Longer Available
  • 79
    Cable Clamp – Part Number: 5140001-35
    Cable Clamp
    Part Number: 5140001-35
      No Longer Available
  • 81
    Wrench,5mm – Part Number: 429908-22
    Wrench,5mm
    Part Number: 429908-22
      No Longer Available
  • 81
    Hex Wrench – Part Number: 604407-02
    Hex Wrench
    Part Number: 604407-02
      In Stock
    $6.16
  • 81
    Hex Key – Part Number: 574541-00
    Hex Key
    Part Number: 574541-00
      Special Order
    $6.16
  • 81
    Key – Part Number: 497570-02
    Key
    Part Number: 497570-02
      Special Order
    $6.16
  • 82
    Safety Strap – Part Number: 5140001-58
    Safety Strap
    Part Number: 5140001-58
      No Longer Available
  • 83
    Taper Pin – Part Number: 5140006-27
    Taper Pin
    Part Number: 5140006-27
      No Longer Available
  • 800
    Grease, 6 Oz. – Part Number: 5140061-28
    Grease, 6 Oz.
    Part Number: 5140061-28
      Special Order
    $59.58
  • 856
    Chuck and Key – Part Number: 448580-00
    Chuck and Key
    Part Number: 448580-00
      No Longer Available
  • 856
    Chuck Adaptor – Part Number: 5140026-32
    Chuck Adaptor
    Part Number: 5140026-32
      Special Order
    $78.22
  • 856
    Chuck Key – Part Number: 330034-05
    Chuck Key
    Part Number: 330034-05
      Special Order
    $53.00
  • 856
    Screw – Part Number: 5140026-33
    Screw
    Part Number: 5140026-33
      No Longer Available

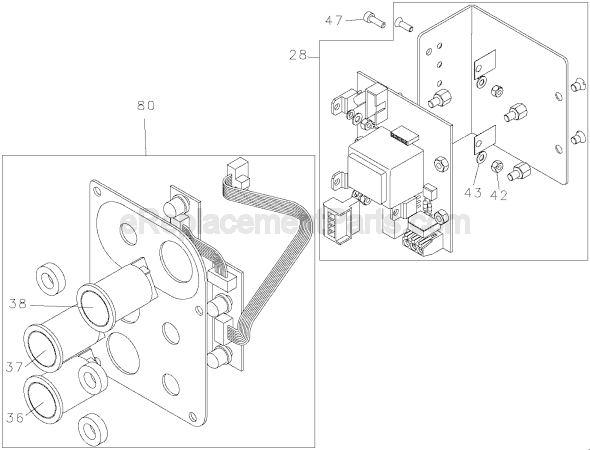

Page B
Page B Diagram and Parts List for Type 1 DeWALT Drill Press
  • 28
    P.C. Board – Part Number: 5140001-39
    P.C. Board
    Part Number: 5140001-39
      No Longer Available
  • 36
    On/Off Switch – Part Number: 5140001-37
    On/Off Switch
    Part Number: 5140001-37
      No Longer Available
  • 37
    Switch On Off – Part Number: 5140000-62
    Switch On Off
    Part Number: 5140000-62
      No Longer Available
  • 38
    Switch On Off – Part Number: 5140000-63
    Switch On Off
    Part Number: 5140000-63
      No Longer Available
  • 42
    Nut – Part Number: 5140001-55
    Nut
    Part Number: 5140001-55
      No Longer Available
  • 43
    Flat Washer – Part Number: 5140001-56
    Flat Washer
    Part Number: 5140001-56
      No Longer Available
  • 47
    Cap Screw – Part Number: 5140001-54
    Cap Screw
    Part Number: 5140001-54
      No Longer Available
  • 80
    Panel Assembly – Part Number: 5140001-74
    Panel Assembly
    Part Number: 5140001-74
      No Longer Available
