DeWALT Magnetic Drill Press Replacement Parts For Model DW151 (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW151

Search Within Model

Questions & Answers for DeWALT DW151
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 DeWALT Drill Press
Page A
Page B Diagram and Parts List for Type 1 DeWALT Drill Press
Page B
Previous Showing All Parts Next
Page A

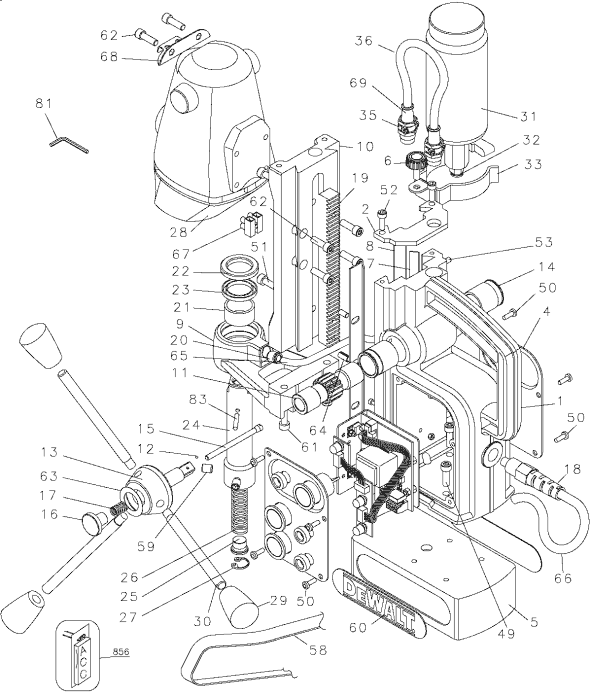

Page A Diagram and Parts List for Type 1 DeWALT Drill Press
  • 1
    Main Body – Part Number: 5140001-00
    Main Body
    Part Number: 5140001-00
      No Longer Available
  • 2
    Top Plate – Part Number: 5140001-02
    Top Plate
    Part Number: 5140001-02
      No Longer Available
  • 4
    Name Plate – Part Number: 5140001-04
    Name Plate
    Part Number: 5140001-04
      No Longer Available
  • 5
    Magnet – Part Number: 5140001-05
    Magnet
    Part Number: 5140001-05
      No Longer Available
  • 6
    Thumbscrew – Part Number: 5140001-06
    Thumbscrew
    Part Number: 5140001-06
      No Longer Available
  • 7
    Flat Steel – Part Number: 5140001-07
    Flat Steel
    Part Number: 5140001-07
      No Longer Available
  • 8
    Brass Strip – Part Number: 5140001-08
    Brass Strip
    Part Number: 5140001-08
      No Longer Available
  • 9
    Bottom Steady – Part Number: 5140001-09
    Bottom Steady
    Part Number: 5140001-09
      No Longer Available
  • 10
    Slide – Part Number: 5140001-10
    Slide
    Part Number: 5140001-10
      No Longer Available
  • 11
    Pinion Sleeve – Part Number: 5140001-11
    Pinion Sleeve
    Part Number: 5140001-11
      No Longer Available
  • 12
    Ball Bearing – Part Number: 5140001-12
    Ball Bearing
    Part Number: 5140001-12
      Special Order
    $23.93
  • 13
    Handle,Housing – Part Number: 5140001-13
    Handle,Housing
    Part Number: 5140001-13
      Special Order
    $73.82
  • 14
    Pinion Bushing – Part Number: 5140001-14
    Pinion Bushing
    Part Number: 5140001-14
      No Longer Available
  • 15
    Locking Rod – Part Number: 5140001-15
    Locking Rod
    Part Number: 5140001-15
      No Longer Available
  • 16
    Release Button – Part Number: 5140001-16
    Release Button
    Part Number: 5140001-16
      No Longer Available
  • 17
    Spring – Part Number: 5140001-17
    Spring
    Part Number: 5140001-17
      No Longer Available
  • 18
    Cord Protector – Part Number: 5140001-18
    Cord Protector
    Part Number: 5140001-18
      No Longer Available
  • 19
    Rack – Part Number: 5140001-19
    Rack
    Part Number: 5140001-19
      No Longer Available
  • 20
    Push Fitting – Part Number: 5140001-20
    Push Fitting
    Part Number: 5140001-20
      No Longer Available
  • 21
    Bushing – Part Number: 5140001-21
    Bushing
    Part Number: 5140001-21
      No Longer Available
  • 22
    Seal (Large) – Part Number: 5140001-22
    Seal (Large)
    Part Number: 5140001-22
      No Longer Available
  • 23
    Seal (Small) – Part Number: 5140001-23
    Seal (Small)
    Part Number: 5140001-23
      No Longer Available
  • 24
    Arbor Shaft – Part Number: 5140001-24
    Arbor Shaft
    Part Number: 5140001-24
      No Longer Available
  • 25
    Arbor Plug – Part Number: 5140001-25
    Arbor Plug
    Part Number: 5140001-25
      No Longer Available
  • 26
    Plunge Spring – Part Number: 5140001-26
    Plunge Spring
    Part Number: 5140001-26
      No Longer Available
  • 27
    Circlip – Part Number: 5140001-27
    Circlip
    Part Number: 5140001-27
      No Longer Available
  • 28
    Motor – Part Number: 5140001-28
    Motor
    Part Number: 5140001-28
      No Longer Available
  • 29
    Handle Knob – Part Number: 5140001-29
    Handle Knob
    Part Number: 5140001-29
      Special Order
    $7.22
  • 30
    Handle – Part Number: 5140001-30
    Handle
    Part Number: 5140001-30
      No Longer Available
  • 31
    Oil Cup – Part Number: 5140001-31
    Oil Cup
    Part Number: 5140001-31
      No Longer Available
  • 32
    Push Fitting – Part Number: 5140001-32
    Push Fitting
    Part Number: 5140001-32
      No Longer Available
  • 33
    Retaining Clip – Part Number: 5140001-33
    Retaining Clip
    Part Number: 5140001-33
      No Longer Available
  • 35
    Cable Clamp – Part Number: 5140001-35
    Cable Clamp
    Part Number: 5140001-35
      No Longer Available
  • 36
    Cable – Part Number: 5140001-36
    Cable
    Part Number: 5140001-36
      No Longer Available
  • 49
    Cap Screw – Part Number: 5140001-49
    Cap Screw
    Part Number: 5140001-49
      No Longer Available
  • 50
    Tamper Torx Screw – Part Number: 5140001-50
    Tamper Torx Screw
    Part Number: 5140001-50
      Special Order
    $5.95
  • 51
    Cap Screw – Part Number: 5140001-51
    Cap Screw
    Part Number: 5140001-51
      No Longer Available
  • 52
    Cap Screw – Part Number: 5140001-52
    Cap Screw
    Part Number: 5140001-52
      No Longer Available
  • 53
    Grub Screw – Part Number: 5140001-53
    Grub Screw
    Part Number: 5140001-53
      Special Order
    $189.95
  • 58
    Safety Strap – Part Number: 5140001-58
    Safety Strap
    Part Number: 5140001-58
      No Longer Available
  • 59
    Grub Screw – Part Number: 5140001-59
    Grub Screw
    Part Number: 5140001-59
      No Longer Available
  • 60
    Dewalt Label – Part Number: 5140001-60
    Dewalt Label
    Part Number: 5140001-60
      No Longer Available
  • 61
    Cap Screw – Part Number: 5140001-61
    Cap Screw
    Part Number: 5140001-61
      No Longer Available
  • 62
    Cap Screw – Part Number: 5140001-62
    Cap Screw
    Part Number: 5140001-62
      Special Order
    $5.95
  • 63
    Instr Label – Part Number: 5140001-63
    Instr Label
    Part Number: 5140001-63
      No Longer Available
  • 64
    Pin – Part Number: 5140001-64
    Pin
    Part Number: 5140001-64
      No Longer Available
  • 65
    Coolant Tube – Part Number: 5140001-65
    Coolant Tube
    Part Number: 5140001-65
      No Longer Available
  • 66
    Power Cord – Part Number: 5140000-50
    Power Cord
    Part Number: 5140000-50
      No Longer Available
  • 67
    Contact Block – Part Number: 5140001-67
    Contact Block
    Part Number: 5140001-67
      No Longer Available
  • 68
    Motor Plate – Part Number: 5140001-72
    Motor Plate
    Part Number: 5140001-72
      No Longer Available
  • 69
    Cable Guide – Part Number: 5140001-73
    Cable Guide
    Part Number: 5140001-73
      No Longer Available
  • 81
    Wrench,5mm – Part Number: 429908-22
    Wrench,5mm
    Part Number: 429908-22
      No Longer Available
  • 81
    Hex Key – Part Number: 574541-00
    Hex Key
    Part Number: 574541-00
      Special Order
    $5.95
  • 81
    Hex Wrench – Part Number: 604407-02
    Hex Wrench
    Part Number: 604407-02
      In Stock
    $5.95
  • 81
    Key – Part Number: 497570-02
    Key
    Part Number: 497570-02
      Special Order
    $5.95
  • 83
    Taper Pin – Part Number: 5140006-27
    Taper Pin
    Part Number: 5140006-27
      No Longer Available
  • 800
    Grease, 6 Oz. – Part Number: 5140061-28
    Grease, 6 Oz.
    Part Number: 5140061-28
      Special Order
    $57.51
  • 856
    Chuck Key – Part Number: 330034-03
    Chuck Key
    Part Number: 330034-03
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $14.40
  • 856
    Chuck and Key – Part Number: 449644-00
    Chuck and Key
    Part Number: 449644-00
      No Longer Available
  • 856
    Spanner Wrench – Part Number: 603423-00
    Spanner Wrench
    Part Number: 603423-00
      No Longer Available
  • 856
    Adaptor – Part Number: 609204-00
    Adaptor
    Part Number: 609204-00
      No Longer Available
Page B

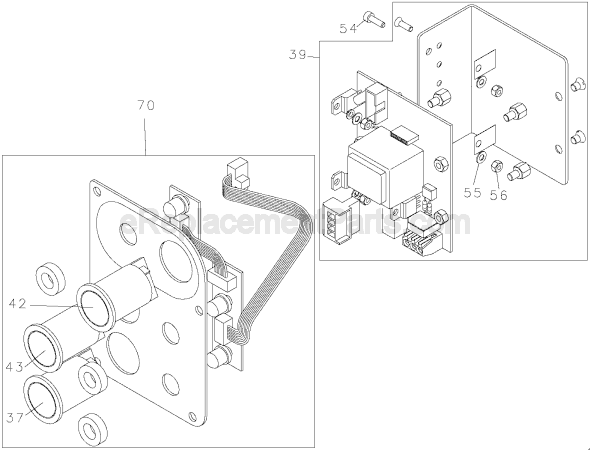

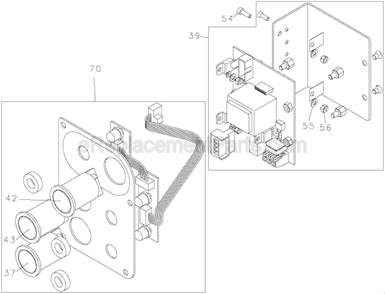

Page B Diagram and Parts List for Type 1 DeWALT Drill Press
  • 37
    On/Off Switch – Part Number: 5140001-37
    On/Off Switch
    Part Number: 5140001-37
      No Longer Available
  • 39
    P.C. Board – Part Number: 5140001-39
    P.C. Board
    Part Number: 5140001-39
      No Longer Available
  • 42
    On/Off Switch – Part Number: 5140001-42
    On/Off Switch
    Part Number: 5140001-42
      No Longer Available
  • 43
    On/Off Switch – Part Number: 5140001-43
    On/Off Switch
    Part Number: 5140001-43
      No Longer Available
  • 54
    Cap Screw – Part Number: 5140001-54
    Cap Screw
    Part Number: 5140001-54
      No Longer Available
  • 55
    Nut – Part Number: 5140001-55
    Nut
    Part Number: 5140001-55
      No Longer Available
  • 56
    Flat Washer – Part Number: 5140001-56
    Flat Washer
    Part Number: 5140001-56
      No Longer Available
  • 70
    Panel Assembly – Part Number: 5140001-74
    Panel Assembly
    Part Number: 5140001-74
      No Longer Available
