Delta 15" Variable Speed Drill Press Replacement Parts For Model 15-474 (Type 1)

We Sell Only Genuine Delta Parts

Popular Parts for 15-474

Search Within Model

Questions & Answers for Delta 15-474
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 Delta
Page A
Page B Diagram and Parts List for Type 1 Delta
Page B
Previous Showing All Parts Next
Page A

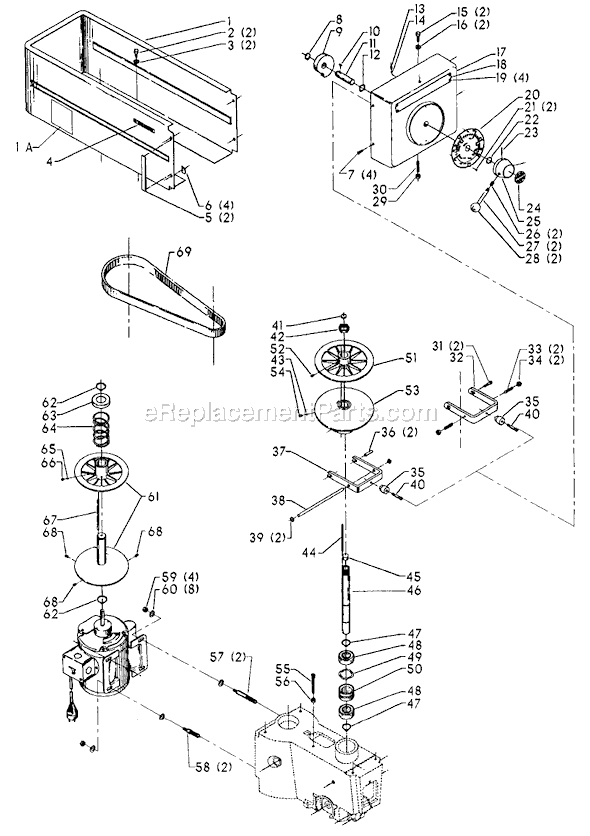

Page A Diagram and Parts List for Type 1 Delta
  • 1
    Warning Label – Part Number: 402007520001
    Warning Label
    Part Number: 402007520001
      No Longer Available
  • 1
    Guard-Rear – Part Number: 402040545014
    Guard-Rear
    Part Number: 402040545014
      No Longer Available
  • 2
    Cap Screw – Part Number: 901010600605
    Cap Screw
    Part Number: 901010600605
      No Longer Available
  • 3
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 4
    Decal – Part Number: 960030102415
    Decal
    Part Number: 960030102415
      No Longer Available
  • 5
    Foam Spacer – Part Number: 402071045004
    Foam Spacer
    Part Number: 402071045004
      No Longer Available
  • 6
    Speed Nut – Part Number: 902030502974
    Speed Nut
    Part Number: 902030502974
      Special Order
    $7.12
  • 7
    Screw – Part Number: 901051931196
    Screw
    Part Number: 901051931196
      Special Order
    $10.62
  • 8
    Ring – Part Number: 904150107008
    Ring
    Part Number: 904150107008
      No Longer Available
  • 9
    Cam – Part Number: 402040195001
    Cam
    Part Number: 402040195001
      No Longer Available
  • 10
    Key – Part Number: 927010102633
    Key
    Part Number: 927010102633
      No Longer Available
  • 11
    Shaft – Part Number: 402041065010
    Shaft
    Part Number: 402041065010
      No Longer Available
  • 12
    Washer – Part Number: 928060118888
    Washer
    Part Number: 928060118888
      Special Order
    $5.16
  • 13
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 14
    Drag Plug – Part Number: 402040635001
    Drag Plug
    Part Number: 402040635001
      No Longer Available
  • 15
    Screw – Part Number: 901010600607S
    Screw
    Part Number: 901010600607S
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 16
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 17
    Guard – Part Number: 402040545018
    Guard
    Part Number: 402040545018
      No Longer Available
  • 17
    Guard – Part Number: 402040545013
    Guard
    Part Number: 402040545013
      No Longer Available
  • 18
    Nameplate – Part Number: 424037540001
    Nameplate
    Part Number: 424037540001
      No Longer Available
  • 19
    Drive Screw – Part Number: 901064502250S
    Drive Screw
    Part Number: 901064502250S
      On Order
    $2.99
  • 20
    Dial – Part Number: 402040375006
    Dial
    Part Number: 402040375006
      No Longer Available
  • 21
    Drive Screw – Part Number: 901064502250S
    Drive Screw
    Part Number: 901064502250S
      On Order
    $2.99
  • 22
    Washer – Part Number: 928060118888
    Washer
    Part Number: 928060118888
      Special Order
    $5.16
  • 23
    Pointer – Part Number: 402040755003
    Pointer
    Part Number: 402040755003
      No Longer Available
  • 24
    Instruction Plate – Part Number: 402040725008
    Instruction Plate
    Part Number: 402040725008
      No Longer Available
  • 25
    Hub – Part Number: 402041075001
    Hub
    Part Number: 402041075001
      No Longer Available
  • 26
    Set Screw – Part Number: 901041501111
    Set Screw
    Part Number: 901041501111
      No Longer Available
  • 27
    Rod Assembly – Part Number: 1202610
    Rod Assembly
    Part Number: 1202610
      No Longer Available
  • 28
    Knob – Part Number: 1641138
    Knob
    Part Number: 1641138
      No Longer Available
  • 29
    Jam Nut – Part Number: 902010205435S
    Jam Nut
    Part Number: 902010205435S
      No Longer Available
  • 30
    Set Screw – Part Number: 901041900287
    Set Screw
    Part Number: 901041900287
      No Longer Available
  • 31
    Screw – Part Number: 901030612470
    Screw
    Part Number: 901030612470
      No Longer Available
  • 33
    Set Screw – Part Number: 901041500292S
    Set Screw
    Part Number: 901041500292S
      No Longer Available
  • 34
    Jam Nut – Part Number: 902010205435S
    Jam Nut
    Part Number: 902010205435S
      No Longer Available
  • 35
    Roller – Part Number: 402040805001
    Roller
    Part Number: 402040805001
      No Longer Available
  • 36
    Roll Pin – Part Number: 905010102734
    Roll Pin
    Part Number: 905010102734
      Special Order
    $3.99
  • 37
    Bracket – Part Number: 1202879
    Bracket
    Part Number: 1202879
      No Longer Available
  • 38
    Rod – Part Number: 1200219
    Rod
    Part Number: 1200219
      No Longer Available
  • 39
    Clip – Part Number: 906855S
    Clip
    Part Number: 906855S
      No Longer Available
  • 40
    Screw – Part Number: 901030612471
    Screw
    Part Number: 901030612471
      No Longer Available
  • 41
    Plug – Part Number: 402040745002
    Plug
    Part Number: 402040745002
      No Longer Available
  • 42
    Jam Nut – Part Number: 426040795006
    Jam Nut
    Part Number: 426040795006
      No Longer Available
  • 43
    Drag Plug – Part Number: 402040635001
    Drag Plug
    Part Number: 402040635001
      No Longer Available
  • 44
    Rod – Part Number: 402041085021
    Rod
    Part Number: 402041085021
      No Longer Available
  • 45
    Wick – Part Number: 402040995001
    Wick
    Part Number: 402040995001
      No Longer Available
  • 46
    Sleeve – Part Number: 402041055012
    Sleeve
    Part Number: 402041055012
      No Longer Available
  • 47
    Ring – Part Number: 904150107025
    Ring
    Part Number: 904150107025
      No Longer Available
  • 48
    Bearing – Part Number: 920040205360
    Bearing
    Part Number: 920040205360
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $30.06
  • 49
    Spring Washer – Part Number: 928060107352
    Spring Washer
    Part Number: 928060107352
      No Longer Available
  • 50
    Retainer – Part Number: 402040795001
    Retainer
    Part Number: 402040795001
      No Longer Available
  • 51
    Pulley Half – Part Number: 926059920649
    Pulley Half
    Part Number: 926059920649
      No Longer Available
  • 52
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 53
    Pulley Assembly – Part Number: 926059931115
    Pulley Assembly
    Part Number: 926059931115
      No Longer Available
  • 53
    Pulley Assembly – Part Number: 1202921
    Pulley Assembly
    Part Number: 1202921
      No Longer Available
  • 53
    Pulley Assembly – Part Number: 402044055012
    Pulley Assembly
    Part Number: 402044055012
      No Longer Available
  • 53
    Pulley Assembly – Part Number: 926059931116
    Pulley Assembly
    Part Number: 926059931116
      No Longer Available
  • 54
    Screw – Part Number: 901041509439
    Screw
    Part Number: 901041509439
      No Longer Available
  • 55
    Set Screw – Part Number: 901040600317
    Set Screw
    Part Number: 901040600317
      No Longer Available
  • 56
    Jam Nut – Part Number: 902010205435S
    Jam Nut
    Part Number: 902010205435S
      No Longer Available
  • 57
    Stud – Part Number: 402041115002
    Stud
    Part Number: 402041115002
      No Longer Available
  • 58
    Stud – Part Number: 402041115001
    Stud
    Part Number: 402041115001
      No Longer Available
  • 59
    Jam Nut – Part Number: 902010205435S
    Jam Nut
    Part Number: 902010205435S
      No Longer Available
  • 60
    Washer – Part Number: 904100315381
    Washer
    Part Number: 904100315381
      No Longer Available
  • 61
    VS Pulley ASY-1/2B – Part Number: 41-952
    VS Pulley ASY-1/2B
    Part Number: 41-952
      Special Order
    $2217.27
  • 61
    VS Pulley ASY-5/8B – Part Number: 41-953
    VS Pulley ASY-5/8B
    Part Number: 41-953
      No Longer Available
  • 62
    Ring – Part Number: 904150107017
    Ring
    Part Number: 904150107017
      No Longer Available
  • 63
    Cap – Part Number: 402040205001
    Cap
    Part Number: 402040205001
      Special Order
    $30.51
  • 64
    Spring – Part Number: 928016018887
    Spring
    Part Number: 928016018887
      No Longer Available
  • 65
    Drag Plug – Part Number: 402040635001
    Drag Plug
    Part Number: 402040635001
      No Longer Available
  • 66
    HD Set SCR – Part Number: 901041909415
    HD Set SCR
    Part Number: 901041909415
      No Longer Available
  • 67
    Rod – Part Number: 402041085020
    Rod
    Part Number: 402041085020
      No Longer Available
  • 68
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 69
    45-5/8 In VS V-Belt – Part Number: 49-415
    45-5/8 In VS V-Belt
    Part Number: 49-415
      No Longer Available
Page B

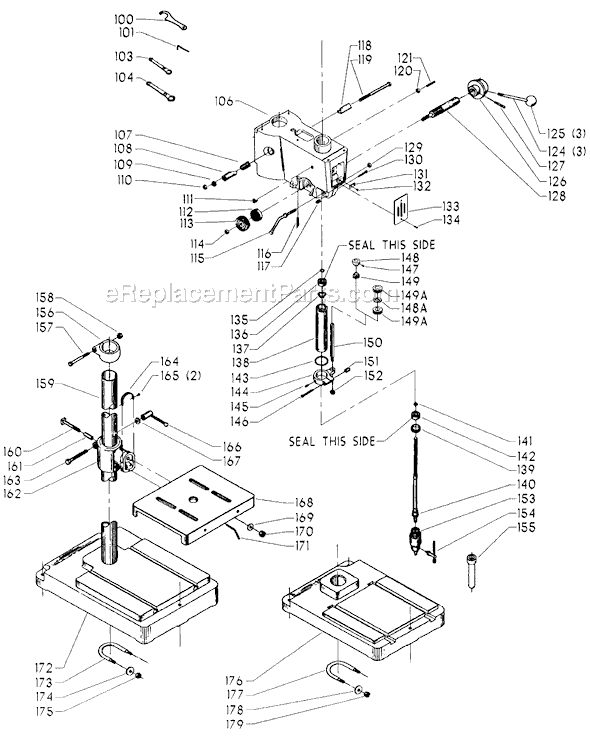

Page B Diagram and Parts List for Type 1 Delta
  • 100
    Spanner Wrench – Part Number: 15-838S
    Spanner Wrench
    Part Number: 15-838S
      Special Order
    $25.54
  • 103
    Box-End Wrench – Part Number: 955010200023
    Box-End Wrench
    Part Number: 955010200023
      No Longer Available
  • 106
    Head Casting – Part Number: 402040575009
    Head Casting
    Part Number: 402040575009
      No Longer Available
  • 107
    Clamp – Part Number: 402030275002
    Clamp
    Part Number: 402030275002
      No Longer Available
  • 108
    Sleeve – Part Number: 402031055003
    Sleeve
    Part Number: 402031055003
      No Longer Available
  • 109
    Flat Washer – Part Number: 904010312905S
    Flat Washer
    Part Number: 904010312905S
      Special Order
    $4.13
  • 110
    Hex Jam Nut – Part Number: 902010101282S
    Hex Jam Nut
    Part Number: 902010101282S
      Special Order
    $4.13
  • 111
    Oiler – Part Number: 907010505239
    Oiler
    Part Number: 907010505239
      No Longer Available
  • 112
    Pinion Ret Spring – Part Number: 402043315002
    Pinion Ret Spring
    Part Number: 402043315002
      No Longer Available
  • 113
    Housing – Part Number: 402040315001
    Housing
    Part Number: 402040315001
      No Longer Available
  • 114
    Lock Nut – Part Number: 902012817295S
    Lock Nut
    Part Number: 902012817295S
      Special Order
    $2.99
  • 115
    Ball Crank – Part Number: 402040685001
    Ball Crank
    Part Number: 402040685001
      No Longer Available
  • 116
    Adjusting Screw – Part Number: 402041125001
    Adjusting Screw
    Part Number: 402041125001
      No Longer Available
  • 117
    Hex Nut – Part Number: 902012009706
    Hex Nut
    Part Number: 902012009706
      No Longer Available
  • 118
    Sleeve – Part Number: 402031055001
    Sleeve
    Part Number: 402031055001
      Special Order
    $369.12
  • 119
    Cap Screw – Part Number: 901010600612S
    Cap Screw
    Part Number: 901010600612S
      Special Order
    $8.94
  • 120
    Jam Nut – Part Number: 902010205435S
    Jam Nut
    Part Number: 902010205435S
      No Longer Available
  • 121
    Set Screw – Part Number: 901040100378
    Set Screw
    Part Number: 901040100378
      No Longer Available
  • 124
    Stud W/Ball – Part Number: 1202603
    Stud W/Ball
    Part Number: 1202603
      No Longer Available
  • 125
    Knob – Part Number: 1641138
    Knob
    Part Number: 1641138
      No Longer Available
  • 125
    Knob – Part Number: 1641138
    Knob
    Part Number: 1641138
      No Longer Available
  • 126
    Hub – Part Number: 402041075002
    Hub
    Part Number: 402041075002
      No Longer Available
  • 126
    Hub Assembly – Part Number: 402044075004
    Hub Assembly
    Part Number: 402044075004
      No Longer Available
  • 127
    Roll Pin – Part Number: 905010106745
    Roll Pin
    Part Number: 905010106745
      No Longer Available
  • 128
    Pinion – Part Number: 402040515009
    Pinion
    Part Number: 402040515009
      No Longer Available
  • 129
    Hex Nut – Part Number: 902010101232
    Hex Nut
    Part Number: 902010101232
      Special Order
    $5.16
  • 130
    Cap Screw – Part Number: 901030131026S
    Cap Screw
    Part Number: 901030131026S
      Special Order
    Minimum Quantity of 2 required
    $5.16
  • 131
    Switch Bracket – Part Number: 438010210081
    Switch Bracket
    Part Number: 438010210081
      No Longer Available
  • 132
    Screw – Part Number: 901061203019
    Screw
    Part Number: 901061203019
      No Longer Available
  • 133
    Switch Opening Cover – Part Number: 402040310001S
    Switch Opening Cover
    Part Number: 402040310001S
      No Longer Available
  • 134
    Self Tap Screw – Part Number: 901061317359
    Self Tap Screw
    Part Number: 901061317359
      No Longer Available
  • 135
    Ring – Part Number: 904150107411
    Ring
    Part Number: 904150107411
      No Longer Available
  • 136
    Bearing – Part Number: 920040205384
    Bearing
    Part Number: 920040205384
      In Stock
    $26.02
  • 137
    Washer – Part Number: 928060231012
    Washer
    Part Number: 928060231012
      No Longer Available
  • 138
    Quill Assembly – Part Number: 402043775003
    Quill Assembly
    Part Number: 402043775003
      No Longer Available
  • 138
    Quill – Part Number: 402040775002
    Quill
    Part Number: 402040775002
      No Longer Available
  • 139
    Bearing Closure Nut – Part Number: 902070207176S
    Bearing Closure Nut
    Part Number: 902070207176S
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.15
  • 140
    Spindle – Part Number: 402043855006
    Spindle
    Part Number: 402043855006
      No Longer Available
  • 141
    Ring – Part Number: 904150107410
    Ring
    Part Number: 904150107410
      No Longer Available
  • 142
    Bearing – Part Number: 920040205384
    Bearing
    Part Number: 920040205384
      In Stock
    $26.02
  • 143
    Gasket – Part Number: 908000003769
    Gasket
    Part Number: 908000003769
      Special Order
    $4.13
  • 144
    Stop Collar Assembly – Part Number: 402043145007
    Stop Collar Assembly
    Part Number: 402043145007
      No Longer Available
  • 145
    Set Screw – Part Number: 901041500278
    Set Screw
    Part Number: 901041500278
      No Longer Available
  • 146
    Cap Screw – Part Number: 901010600622S
    Cap Screw
    Part Number: 901010600622S
      Special Order
    $2.99
  • 147
    Thumb Screw – Part Number: 901042601534
    Thumb Screw
    Part Number: 901042601534
      No Longer Available
  • 148
    Micro Stop – Part Number: 402040885005
    Micro Stop
    Part Number: 402040885005
      No Longer Available
  • 148
    Spec Washer – Part Number: 904011031317
    Spec Washer
    Part Number: 904011031317
      Special Order
    $7.98
  • 149
    Micro Stop – Part Number: 402040885005
    Micro Stop
    Part Number: 402040885005
      No Longer Available
  • 149
    Micro Stop – Part Number: 402040885005
    Micro Stop
    Part Number: 402040885005
      No Longer Available
  • 149
    Knurled Nut – Part Number: 402120685001
    Knurled Nut
    Part Number: 402120685001
      No Longer Available
  • 150
    Stop Rod – Part Number: 402041085007
    Stop Rod
    Part Number: 402041085007
      No Longer Available
  • 150
    Rod Assembly – Part Number: 402044085005
    Rod Assembly
    Part Number: 402044085005
      No Longer Available
  • 151
    Clamp Nut – Part Number: 931021414087
    Clamp Nut
    Part Number: 931021414087
      Special Order
    $35.91
  • 152
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • 153
    0-1/2 In 3Jaw Chuk – Part Number: 5140043-11
    0-1/2 In 3Jaw Chuk
    Part Number: 5140043-11
      No Longer Available
  • 154
    Key – Part Number: 65-104
    Key
    Part Number: 65-104
      No Longer Available
  • 155
    Number 2MT Adapter – Part Number: 5140043-12
    Number 2MT Adapter
    Part Number: 5140043-12
      No Longer Available
  • 157
    Cap Screw – Part Number: 901010600641
    Cap Screw
    Part Number: 901010600641
      No Longer Available
  • 158
    Nut – Part Number: 902010401004
    Nut
    Part Number: 902010401004
      No Longer Available
  • 160
    Bolt – Part Number: 901110107862
    Bolt
    Part Number: 901110107862
      No Longer Available
  • 161
    Sleeve – Part Number: 402041055005
    Sleeve
    Part Number: 402041055005
      No Longer Available
  • 162
    Bracket Assembly – Part Number: 402023145001
    Bracket Assembly
    Part Number: 402023145001
      No Longer Available
  • 163
    Cap Screw – Part Number: 901010600643
    Cap Screw
    Part Number: 901010600643
      Special Order
    $8.54
  • 164
    Scale – Part Number: 402040725002
    Scale
    Part Number: 402040725002
      No Longer Available
  • 165
    Drive Screw – Part Number: 901064502849
    Drive Screw
    Part Number: 901064502849
      No Longer Available
  • 166
    Clamp Nut – Part Number: 931049913461
    Clamp Nut
    Part Number: 931049913461
      No Longer Available
  • 167
    Washer – Part Number: 904100313893
    Washer
    Part Number: 904100313893
      No Longer Available
  • 168
    11 X 14 In Tilt TBL – Part Number: 15-809
    11 X 14 In Tilt TBL
    Part Number: 15-809
      No Longer Available
  • 168
    Table – Part Number: 402040915004
    Table
    Part Number: 402040915004
      No Longer Available
  • 169
    Washer – Part Number: 904010101636S
    Washer
    Part Number: 904010101636S
      No Longer Available
  • 170
    Hex Nut – Part Number: 902011001028
    Hex Nut
    Part Number: 902011001028
      No Longer Available
  • 171
    Index Pin – Part Number: 402020715001
    Index Pin
    Part Number: 402020715001
      No Longer Available
  • 172
    Base-Floor – Part Number: 402040055006
    Base-Floor
    Part Number: 402040055006
      No Longer Available
  • 173
    Clamp – Part Number: 402040275003
    Clamp
    Part Number: 402040275003
      No Longer Available
  • 174
    Steel Washer – Part Number: 904010101607
    Steel Washer
    Part Number: 904010101607
      No Longer Available
  • 175
    Hex Nut – Part Number: 902010105437
    Hex Nut
    Part Number: 902010105437
      No Longer Available
  • 176
    Base-Bench – Part Number: 402040055008
    Base-Bench
    Part Number: 402040055008
      No Longer Available
  • 177
    Clamp – Part Number: 402040275003
    Clamp
    Part Number: 402040275003
      No Longer Available
  • 178
    Steel Washer – Part Number: 904010101607
    Steel Washer
    Part Number: 904010101607
      No Longer Available
  • 179
    Hex Nut – Part Number: 902010105437
    Hex Nut
    Part Number: 902010105437
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
