Jenn-Air Parts

Jenn-Air Dishwasher Replacement Parts For Model JDAF5924RL0

We Sell Only Genuine Jenn-Air Parts

Find Jenn-Air JDAF5924RL0 Parts By Symptom

Leaking

87%

Door latch failure

13%

Popular Parts for JDAF5924RL0

Search Within Model

Questions & Answers for Jenn-Air JDAF5924RL0
Browse all Parts Search by Area
Control Panel And Inner Door Parts Diagram and Parts List for  Jenn-Air Dishwasher
Control Panel And Inner Door Parts
Door And Panel Parts Diagram and Parts List for  Jenn-Air Dishwasher
Door And Panel Parts
Lower Rack Parts Diagram and Parts List for  Jenn-Air Dishwasher
Lower Rack Parts
Pump, Washarm And Motor Parts Diagram and Parts List for  Jenn-Air Dishwasher
Pump, Washarm And Motor Parts
Third Level Rack And Track Parts Diagram and Parts List for  Jenn-Air Dishwasher
Third Level Rack And Track Parts
Tub And Frame Parts Diagram and Parts List for  Jenn-Air Dishwasher
Tub And Frame Parts

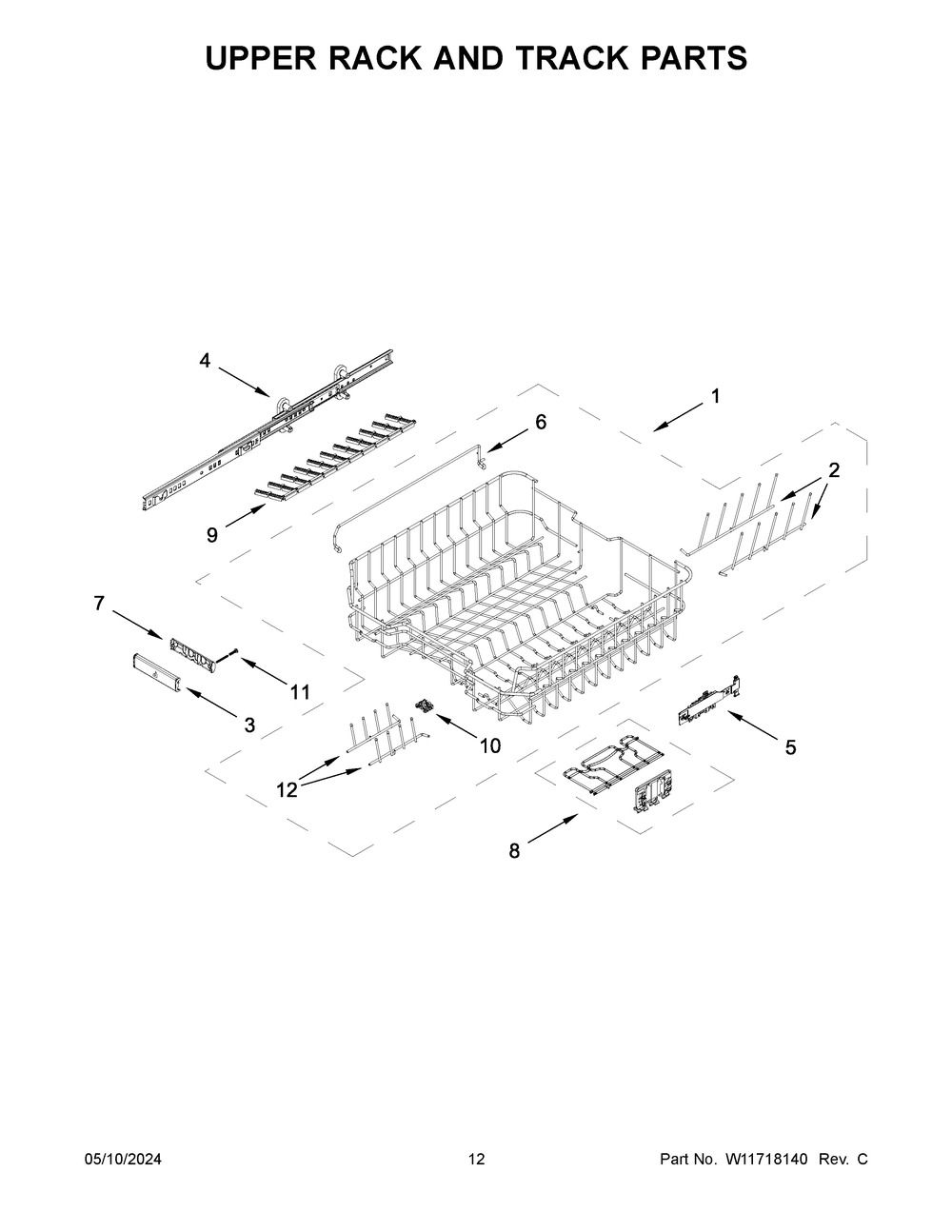

Upper Rack And Track Parts Diagram and Parts List for  Jenn-Air Dishwasher
Upper Rack And Track Parts

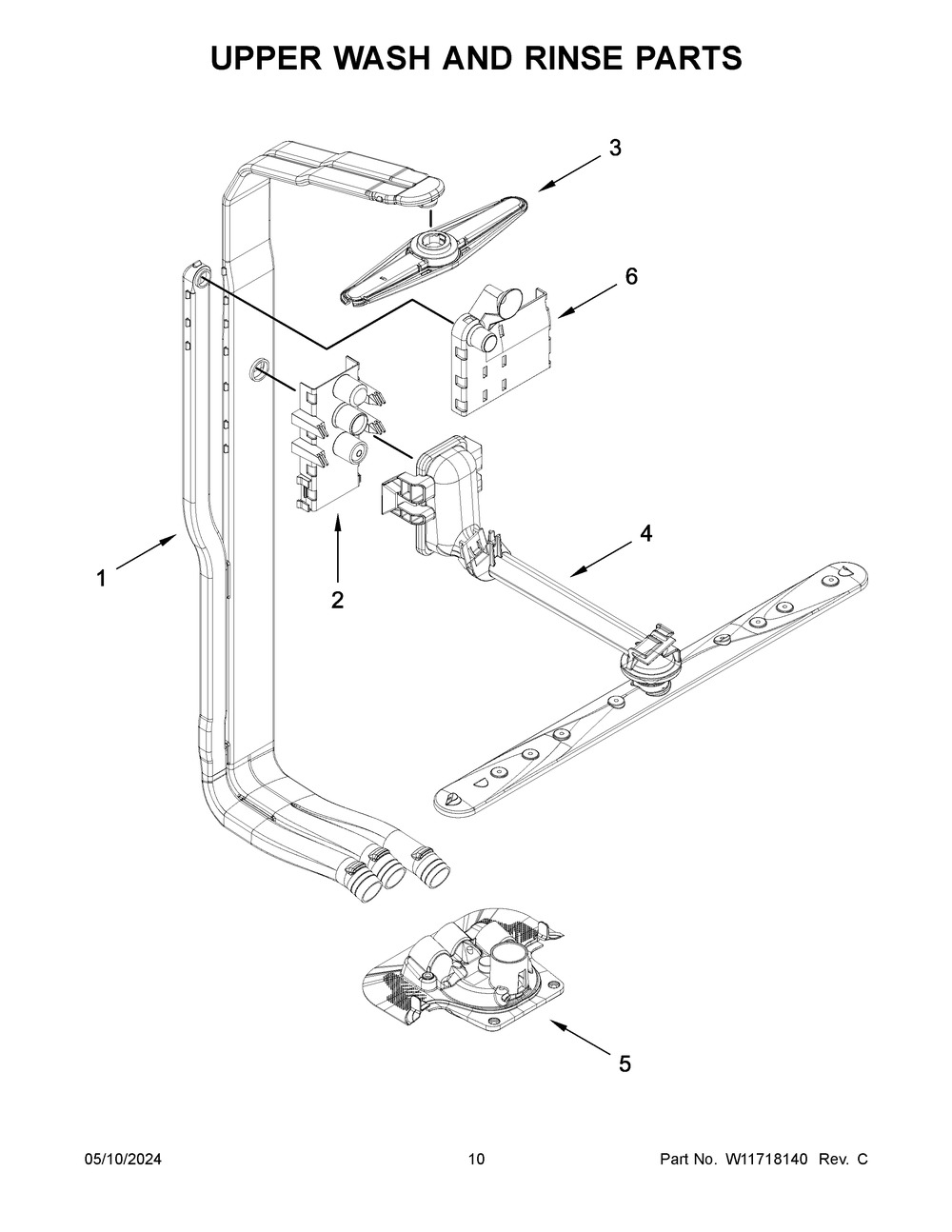

Upper Wash And Rinse Parts Diagram and Parts List for  Jenn-Air Dishwasher
Upper Wash And Rinse Parts
Previous Showing All Parts Next

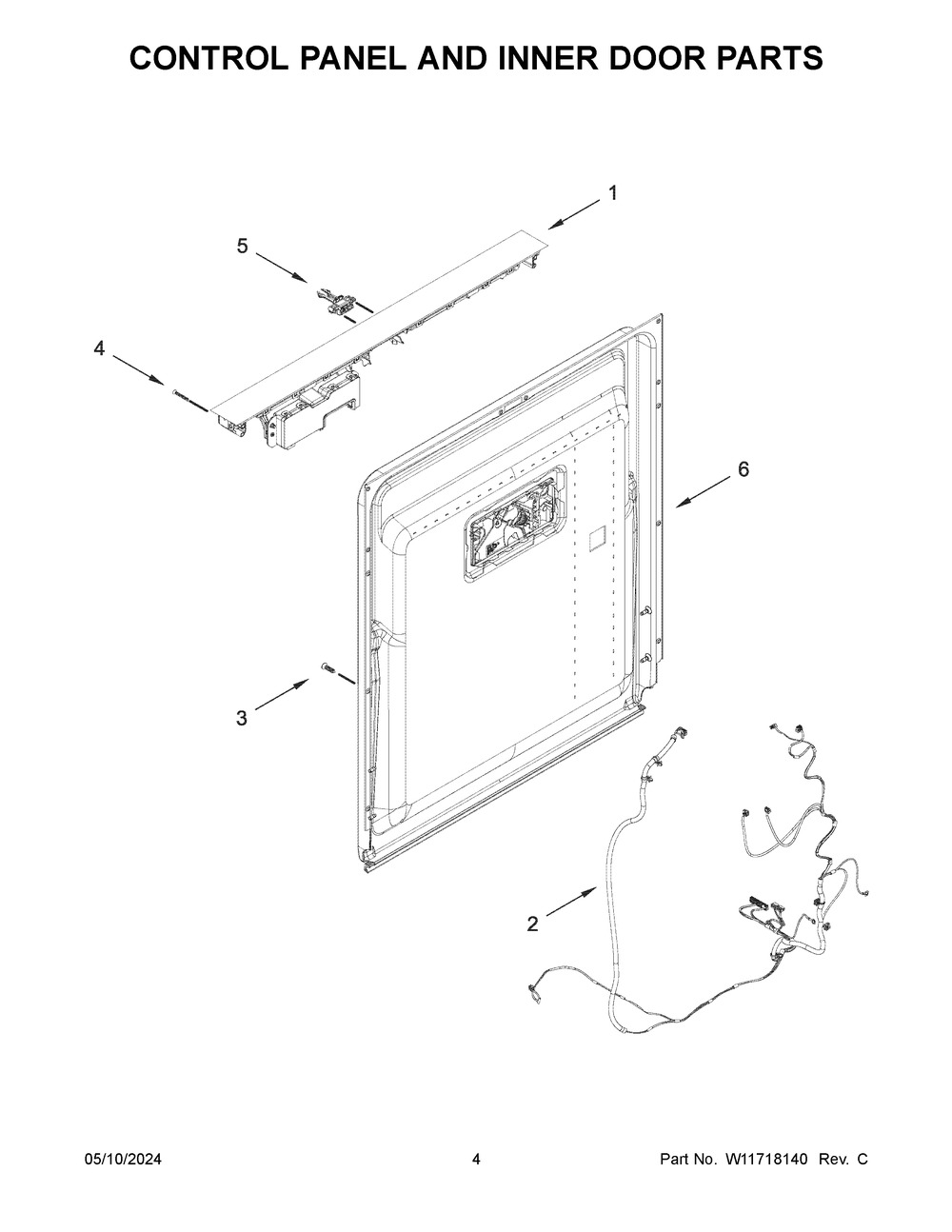

Control Panel And Inner Door Parts
Control Panel And Inner Door Parts Diagram and Parts List for  Jenn-Air Dishwasher
  • 1
    CONSOLE – Part Number: W11693834
    CONSOLE
    Part Number: W11693834
      Special Order
    $232.54
  • 2
    HARNS-WIRE – Part Number: W11693812
    HARNS-WIRE
    Part Number: W11693812
      In Stock
    $66.25
  • 3
    SCREW – Part Number: W11729111
    SCREW
    Part Number: W11729111
      In Stock
    $17.80
  • 4
    Screw – Part Number: W11381263
    Screw
    Part Number: W11381263
      No Longer Available
  • 5
    LATCH-DOOR – Part Number: W11412299
    LATCH-DOOR
    Part Number: W11412299
      In Stock
    $22.00
  • 6
    INNER DOOR ASSEMBLY (INCLUDES – Part Number: W11723342
    INNER DOOR ASSEMBLY (INCLUDES
    Part Number: W11723342
      Special Order
    $231.87

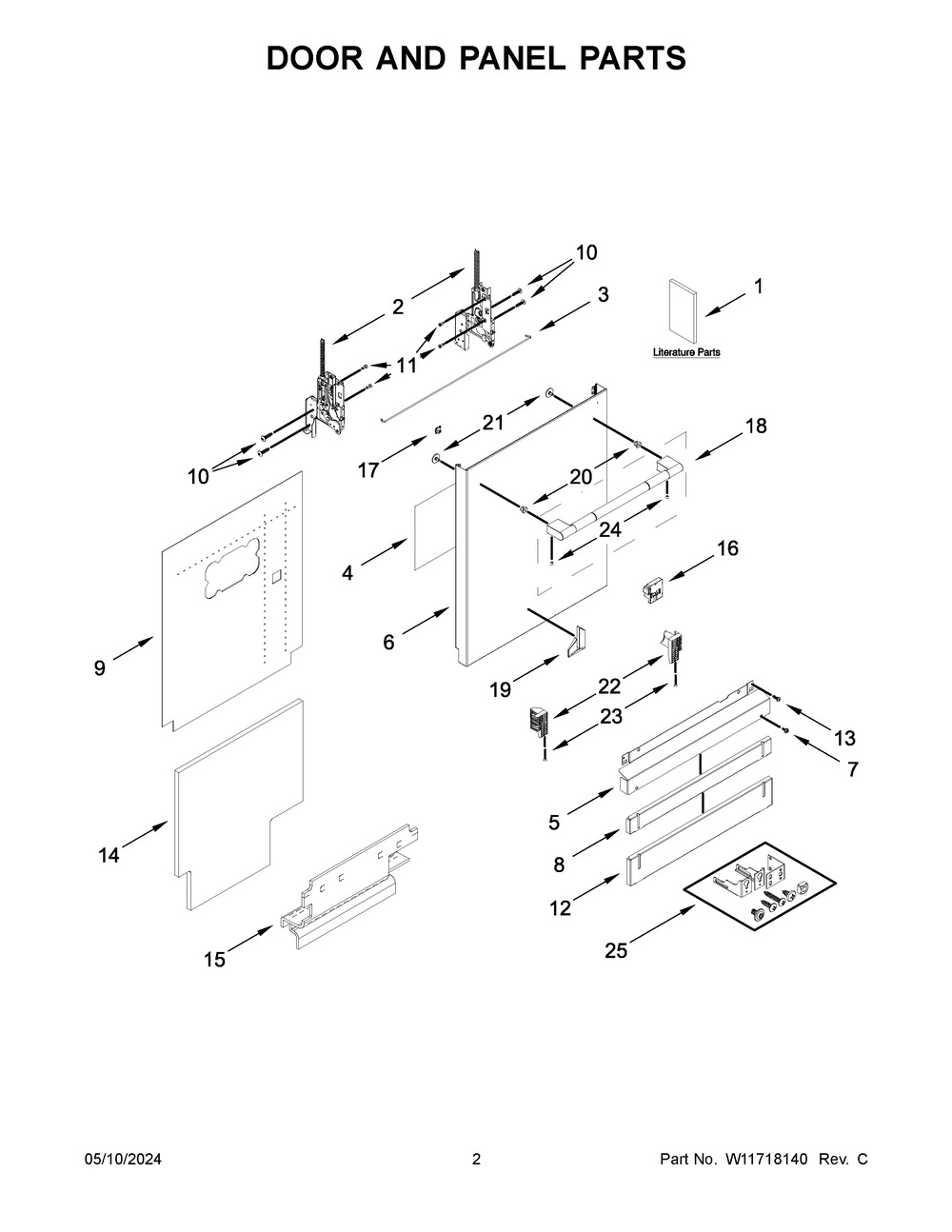

Door And Panel Parts
Door And Panel Parts Diagram and Parts List for  Jenn-Air Dishwasher
  • 1
    Owners Manual – Part Number: W11589935
    Owners Manual
    Part Number: W11589935
      No Longer Available
  • 1A
    Energy Guide – Part Number: W11645479
    Energy Guide
    Part Number: W11645479
      No Longer Available
  • 1B
    Tech Sheet – Part Number: W11663923
    Tech Sheet
    Part Number: W11663923
      No Longer Available
  • 2
    HINGE-DOOR – Part Number: W11693828
    HINGE-DOOR
    Part Number: W11693828
      In Stock
    $49.39
  • 2A
    HINGE-DOOR – Part Number: W11693749
    HINGE-DOOR
    Part Number: W11693749
      Special Order
    $49.39
  • 3
    BRACE – Part Number: W11698653
    BRACE
    Part Number: W11698653
      Special Order
    $44.24
  • 4
    MASTIC-DOOR OUTER,FS – Part Number: W11698657
    MASTIC-DOOR OUTER,FS
    Part Number: W11698657
      Special Order
    $193.70
  • 5
    ACCESS PANEL_TRS – Part Number: W11698515
    ACCESS PANEL_TRS
    Part Number: W11698515
      Special Order
    $157.71
  • 6
    PANEL – Part Number: W11726284
    PANEL
    Part Number: W11726284
      Special Order
    $322.23
  • 7
    Screw - 8-18 x 1/2 – Part Number: WP302868
    Screw - 8-18 x 1/2
    Part Number: WP302868
      In Stock
    $7.30
  • 8
    ACCESS PANEL-TRS_02 – Part Number: W11698514
    ACCESS PANEL-TRS_02
    Part Number: W11698514
      Special Order
    $75.43
  • 9
    PAD-INS – Part Number: W11698654
    PAD-INS
    Part Number: W11698654
      Special Order
    $48.36
  • 10
    SCREW – Part Number: W11698634
    SCREW
    Part Number: W11698634
      Special Order
    $17.80
  • 11
    SCREW – Part Number: W11698633
    SCREW
    Part Number: W11698633
      Special Order
    $17.80
  • 12
    ACCESS PANEL-TRS_03 – Part Number: W11690824
    ACCESS PANEL-TRS_03
    Part Number: W11690824
      Special Order
    $75.43
  • 13
    Screw - 8-18 x 1/2 – Part Number: WP302868
    Screw - 8-18 x 1/2
    Part Number: WP302868
      In Stock
    $7.30
  • 14
    INSULATION-DOOR,FID – Part Number: W11699047
    INSULATION-DOOR,FID
    Part Number: W11699047
      Special Order
    $74.41
  • 15
    INSULATION - LONG TUB LIP – Part Number: W11699048
    INSULATION - LONG TUB LIP
    Part Number: W11699048
      Special Order
    $74.41
  • 16
    DISPLAY – Part Number: W11690892
    DISPLAY
    Part Number: W11690892
      Special Order
    $88.73
  • 17
    BARREL NUT - FRONT PANEL – Part Number: W11698632
    BARREL NUT - FRONT PANEL
    Part Number: W11698632
      Special Order
    $38.06
  • 18
    HANDLE – Part Number: W11320226
    HANDLE
    Part Number: W11320226
      In Stock
    $204.20
  • 19
    NAMEPLATE – Part Number: W11320231
    NAMEPLATE
    Part Number: W11320231
      In Stock
    $75.95
  • 20
    STUD – Part Number: W11157086
    STUD
    Part Number: W11157086
      In Stock
    $22.47
  • 21
    SCREW – Part Number: W10826179
    SCREW
    Part Number: W10826179
      In Stock
    $7.30
  • 22
    Support, Door (Left) – Part Number: W11545526
    Support, Door (Left)
    Part Number: W11545526
      No Longer Available
  • 22A
    Support, Door (Right) – Part Number: W11545528
    Support, Door (Right)
    Part Number: W11545528
      No Longer Available
  • 23
    Screw – Part Number: W11381263
    Screw
    Part Number: W11381263
      No Longer Available
  • 24
    SCREW – Part Number: W10917698
    SCREW
    Part Number: W10917698
      In Stock
    $8.35
  • 25
    Toe Kick Install Hardware – Part Number: W11726119
    Toe Kick Install Hardware
    Part Number: W11726119
      No Longer Available

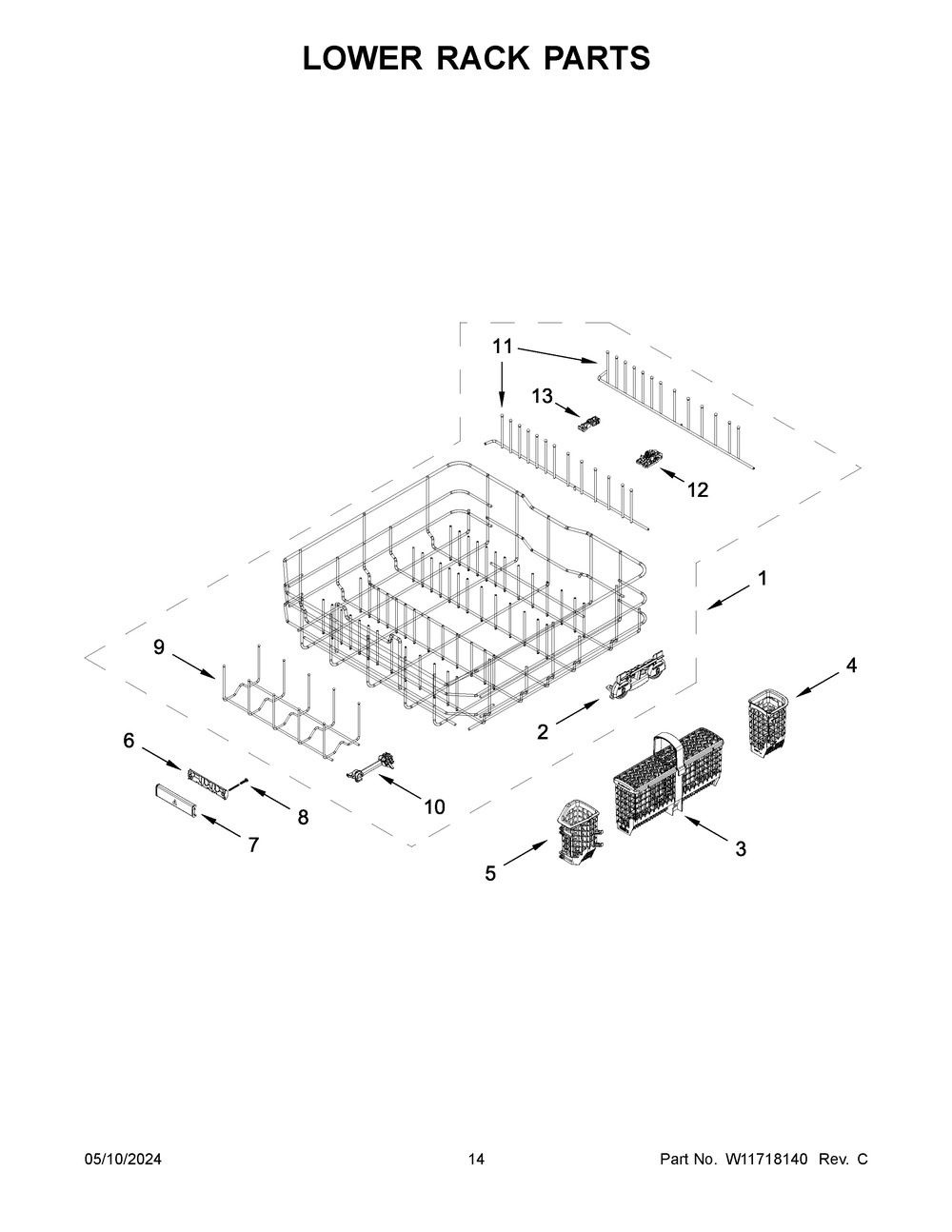

Lower Rack Parts
Lower Rack Parts Diagram and Parts List for  Jenn-Air Dishwasher

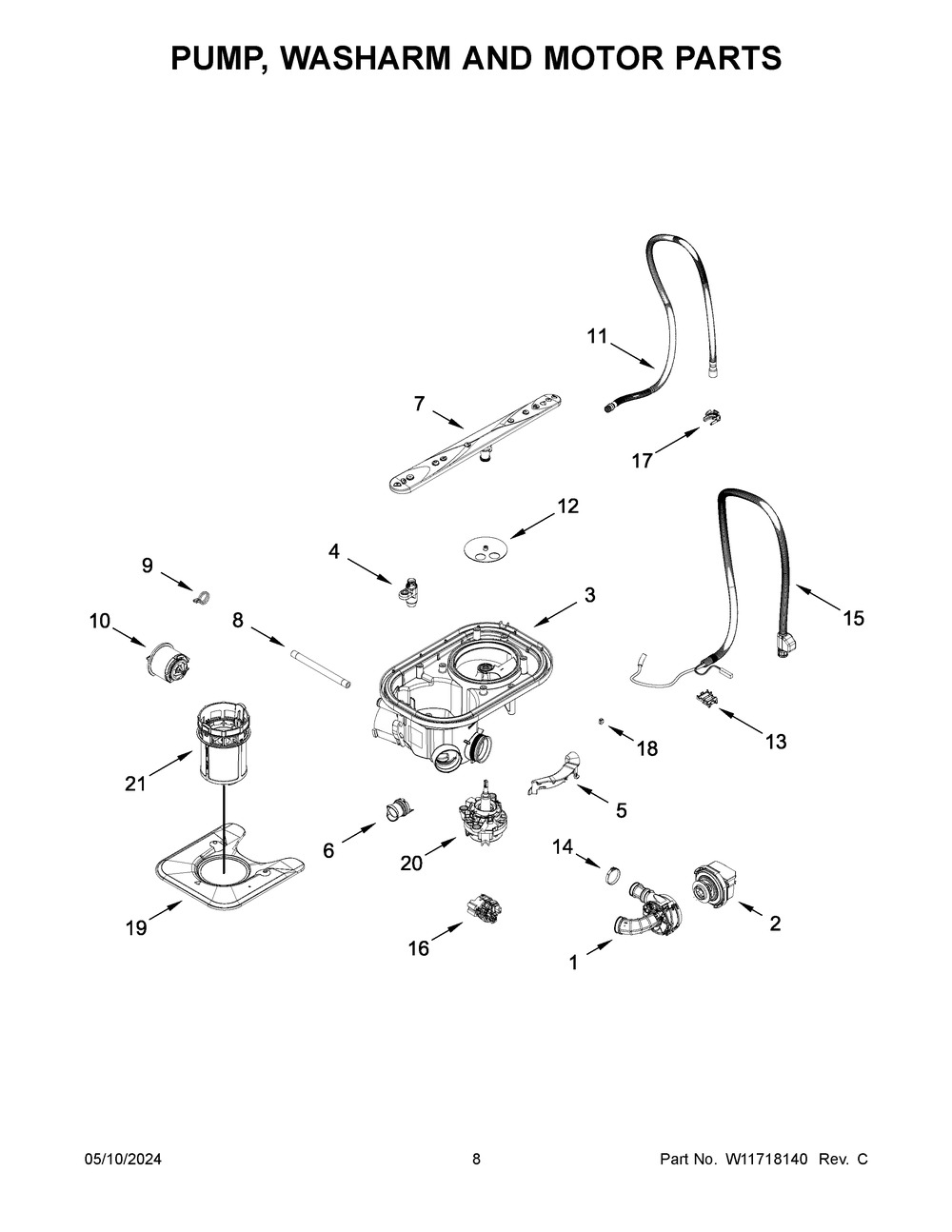

Pump, Washarm And Motor Parts
Pump, Washarm And Motor Parts Diagram and Parts List for  Jenn-Air Dishwasher
  • 1
    HEATER DW03G-ET – Part Number: W11690626
    HEATER DW03G-ET
    Part Number: W11690626
      In Stock
    $125.95
  • 2
    MOTOR PUMP DW03G-ET – Part Number: W11690628
    MOTOR PUMP DW03G-ET
    Part Number: W11690628
      On Order
    $178.95
  • 3
    SUMP – Part Number: W11690640
    SUMP
    Part Number: W11690640
      In Stock
    $107.95
  • 4
    DRAIN VENT ASSEMBLY,GWS,DW03G- – Part Number: W11690638
    DRAIN VENT ASSEMBLY,GWS,DW03G-
    Part Number: W11690638
      Special Order
    $43.21
  • 5
    DIFFUSER – Part Number: W11690639
    DIFFUSER
    Part Number: W11690639
      Special Order
    $19.90
  • 6
    VALVE-CHEK – Part Number: W11693619
    VALVE-CHEK
    Part Number: W11693619
      Special Order
    $17.80
  • 7
    LWR SA,SS,ASSEMBLY,DW03G-E,60, – Part Number: W11699038
    LWR SA,SS,ASSEMBLY,DW03G-E,60,
    Part Number: W11699038
      Special Order
    $74.19
  • 8
    HOSE-FILL – Part Number: W11698605
    HOSE-FILL
    Part Number: W11698605
      Special Order
    $48.36
  • 9
    Washer Hose Clamp – Part Number: WP596669
    Washer Hose Clamp
    Part Number: WP596669
      In Stock
    $7.30
  • 10
    PUMP-DRAIN – Part Number: W11693603
    PUMP-DRAIN
    Part Number: W11693603
      In Stock
    $72.37
  • 11
    HOSE-DRAIN – Part Number: W11693602
    HOSE-DRAIN
    Part Number: W11693602
      On Order
    $62.17
  • 12
    DIFFUSER – Part Number: W11693604
    DIFFUSER
    Part Number: W11693604
      In Stock
    $19.90
  • 13
    CONNECTOR – Part Number: W11699045
    CONNECTOR
    Part Number: W11699045
      In Stock
    $22.00
  • 14
    CLAMP – Part Number: W10783615
    CLAMP
    Part Number: W10783615
      In Stock
    $17.80
  • 15
    HOSE-FILL – Part Number: W11693810
    HOSE-FILL
    Part Number: W11693810
      Special Order
    $78.95
  • 16
    SENSOR – Part Number: W11410464
    SENSOR
    Part Number: W11410464
      In Stock
    $22.00
  • 17
    CLAMP – Part Number: W11693621
    CLAMP
    Part Number: W11693621
      In Stock
    $13.60
  • 18
    CLAMP – Part Number: W11690844
    CLAMP
    Part Number: W11690844
      In Stock
    $13.60
  • 19
    SCREEN – Part Number: W11698630
    SCREEN
    Part Number: W11698630
      Special Order
    $52.99
  • 20
    DIVERTER VALVE-MOTOR,DWO3-TRS – Part Number: W11693837
    DIVERTER VALVE-MOTOR,DWO3-TRS
    Part Number: W11693837
      In Stock
    $67.27
  • 21
    FILTR-PUMP – Part Number: W11698610
    FILTR-PUMP
    Part Number: W11698610
      Special Order
    $47.33

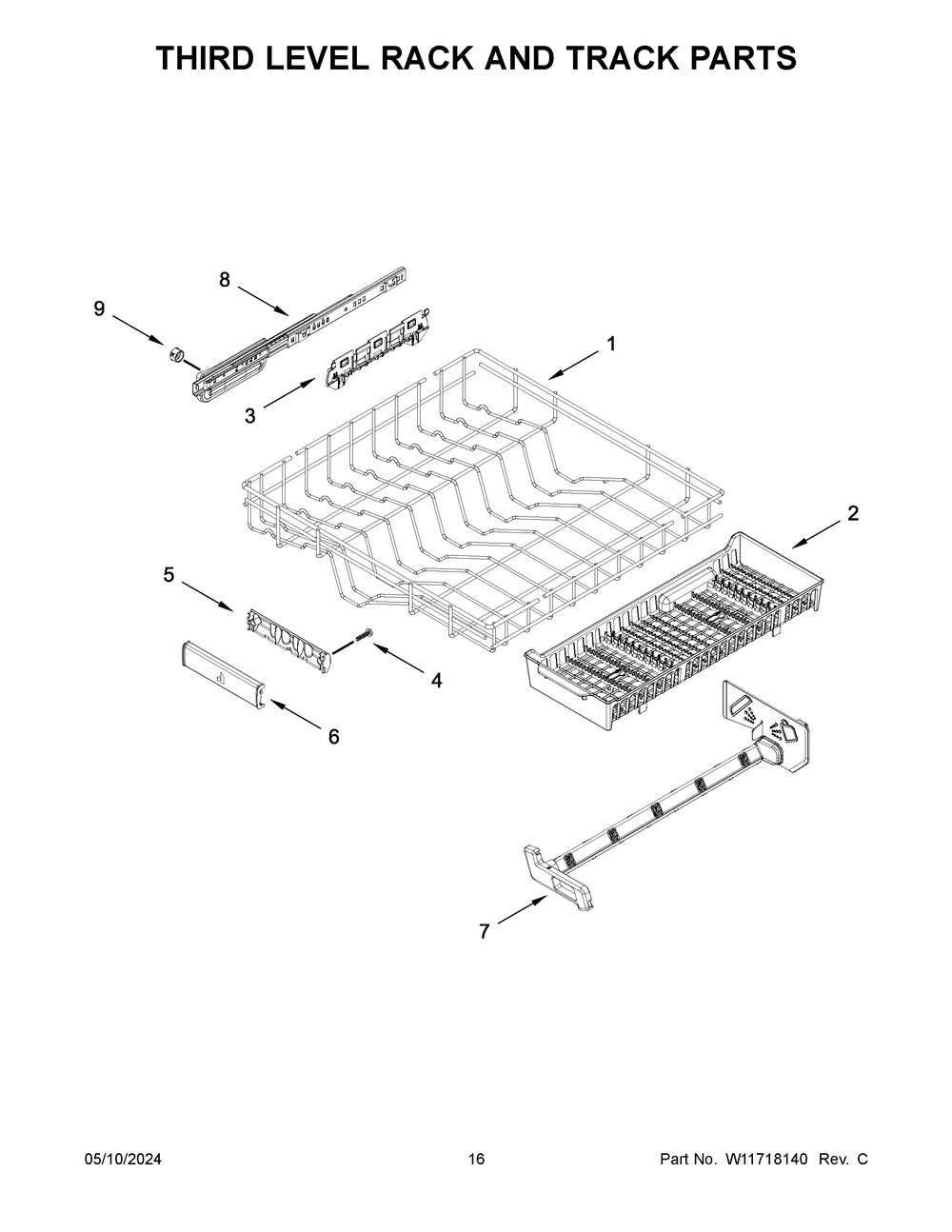

Third Level Rack And Track Parts
Third Level Rack And Track Parts Diagram and Parts List for  Jenn-Air Dishwasher

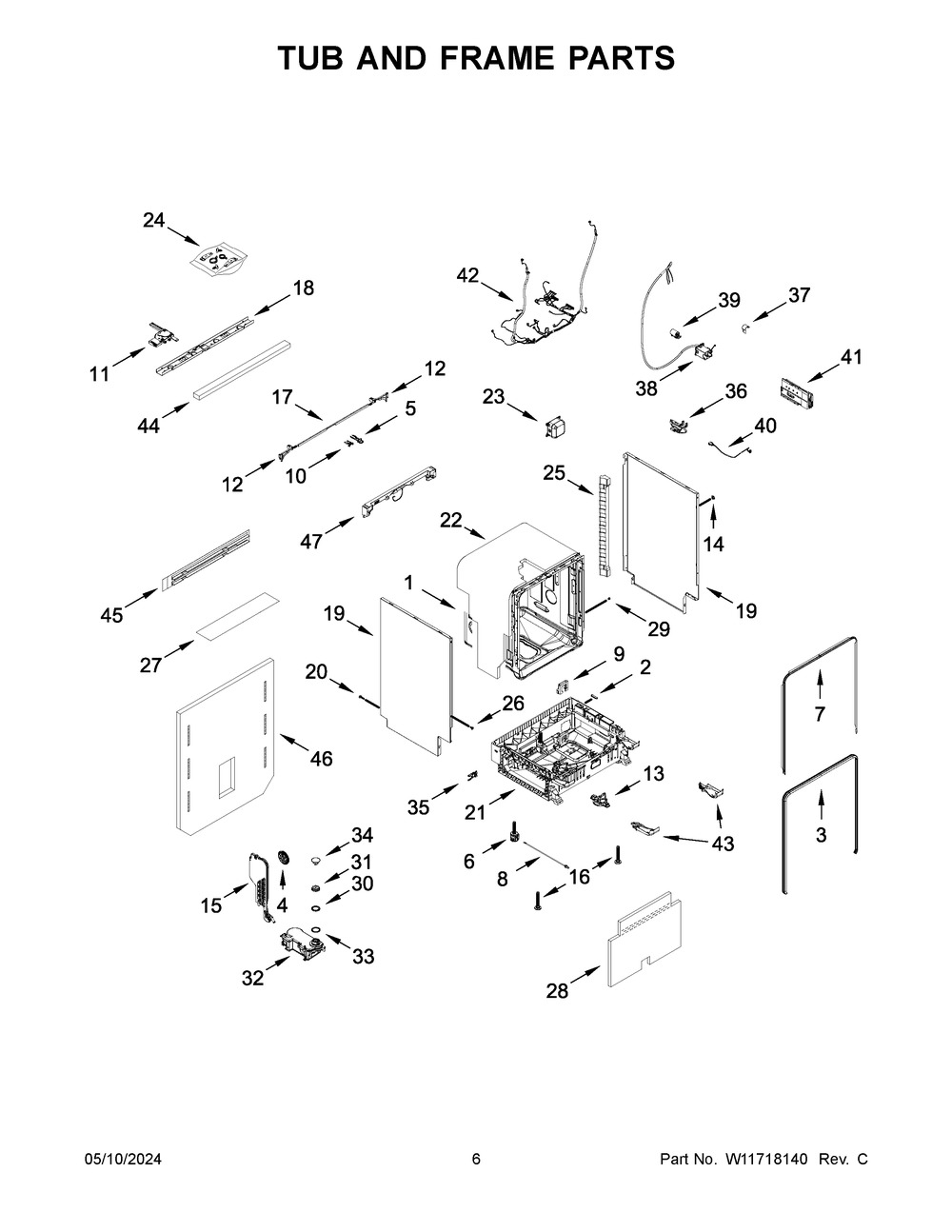

Tub And Frame Parts
Tub And Frame Parts Diagram and Parts List for  Jenn-Air Dishwasher
  • 2
    PAD – Part Number: W11690545
    PAD
    Part Number: W11690545
      Special Order
    $48.36
  • 3
    GASKET – Part Number: W11690846
    GASKET
    Part Number: W11690846
      In Stock
    $57.07
  • 4
    NUT-TUBE – Part Number: W11693614
    NUT-TUBE
    Part Number: W11693614
      Special Order
    $11.50
  • 5
    LATCH-DOOR – Part Number: W11693599
    LATCH-DOOR
    Part Number: W11693599
      Special Order
    $20.95
  • 6
    LEVLER-LEG – Part Number: W11696091
    LEVLER-LEG
    Part Number: W11696091
      In Stock
    $19.90
  • 7
    SUPPORT – Part Number: W11693589
    SUPPORT
    Part Number: W11693589
      In Stock
    $49.39
  • 8
    ROD – Part Number: W11696093
    ROD
    Part Number: W11696093
      Special Order
    $50.42
  • 9
    DAMPER HOLDER ASM – Part Number: W11690570
    DAMPER HOLDER ASM
    Part Number: W11690570
      Special Order
    $48.36
  • 10
    COVER – Part Number: W11693590
    COVER
    Part Number: W11693590
      In Stock
    $23.05
  • 11
    DOOR OPENING SYSTEM-EMZ, TMG – Part Number: W11693591
    DOOR OPENING SYSTEM-EMZ, TMG
    Part Number: W11693591
      On Order
    $77.63
  • 12
    COVER – Part Number: W11697221
    COVER
    Part Number: W11697221
      Special Order
    $23.05
  • 12A
    COVER – Part Number: W11697222
    COVER
    Part Number: W11697222
      Special Order
    $26.20
  • 13
    SWITCH – Part Number: W11690660
    SWITCH
    Part Number: W11690660
      In Stock
    $49.39
  • 14
    BUTTON-PLG – Part Number: W11697220
    BUTTON-PLG
    Part Number: W11697220
      Special Order
    $17.80
  • 15
    INLET-WATR – Part Number: W11693838
    INLET-WATR
    Part Number: W11693838
      Special Order
    $55.03
  • 16
    LEVLER-LEG – Part Number: W11696092
    LEVLER-LEG
    Part Number: W11696092
      In Stock
    $13.60
  • 17
    COVER – Part Number: W11697223
    COVER
    Part Number: W11697223
      Special Order
    $26.73
  • 18
    BRACE – Part Number: W11697225
    BRACE
    Part Number: W11697225
      Special Order
    $47.33
  • 19
    SIDE PANEL-RIGHT,DW03,MAXI,BI – Part Number: W11701674
    SIDE PANEL-RIGHT,DW03,MAXI,BI
    Part Number: W11701674
      In Stock
    $76.45
  • 19A
    SIDE PANEL-RIGHT,DW03,MAXI,BI – Part Number: W11701674
    SIDE PANEL-RIGHT,DW03,MAXI,BI
    Part Number: W11701674
      In Stock
    $76.45
  • 20
    SCREW – Part Number: W11697243
    SCREW
    Part Number: W11697243
      In Stock
    $17.80
  • 21
    SUPPORT – Part Number: W11690567
    SUPPORT
    Part Number: W11690567
      Special Order
    $115.95
  • 22
    SHIELD – Part Number: W11697224
    SHIELD
    Part Number: W11697224
      Special Order
    $77.95
  • 23
    JUNCTION BOX ASSEMBLY – Part Number: W11695958
    JUNCTION BOX ASSEMBLY
    Part Number: W11695958
      In Stock
    $78.06
  • 24
    INSTALLATION KIT – Part Number: W11696041
    INSTALLATION KIT
    Part Number: W11696041
      Special Order
    $114.95
  • 25
    SPACER – Part Number: W11697245
    SPACER
    Part Number: W11697245
      In Stock
    $47.33
  • 26
    SCREW – Part Number: W11697248
    SCREW
    Part Number: W11697248
      Special Order
    $17.80
  • 27
    BARRIER – Part Number: W11690851
    BARRIER
    Part Number: W11690851
      Special Order
    $43.21
  • 28
    POLYBAG KIT - FLOOR INSULATION – Part Number: W11699545
    POLYBAG KIT - FLOOR INSULATION
    Part Number: W11699545
      Special Order
    $57.07
  • 29
    BUTTON-PLG – Part Number: W11696094
    BUTTON-PLG
    Part Number: W11696094
      Special Order
    $17.80
  • 30
    NUT-TUBE – Part Number: W11698540
    NUT-TUBE
    Part Number: W11698540
      Special Order
    $10.45
  • 31
    CAP – Part Number: W11698541
    CAP
    Part Number: W11698541
      Special Order
    $22.00
  • 32
    DW03E SOFTENER ESI 120V – Part Number: W11698542
    DW03E SOFTENER ESI 120V
    Part Number: W11698542
      Special Order
    $150.23
  • 33
    GASKET – Part Number: W11698543
    GASKET
    Part Number: W11698543
      Special Order
    $27.76
  • 34
    SALT FUNNEL – Part Number: W11698545
    SALT FUNNEL
    Part Number: W11698545
      Special Order
    $17.80
  • 35
    RETAINER – Part Number: W11690633
    RETAINER
    Part Number: W11690633
      Special Order
    $18.85
  • 36
    HARNS-WIRE – Part Number: W11693747
    HARNS-WIRE
    Part Number: W11693747
      Special Order
    $46.30
  • 37
    SPRING – Part Number: W11698572
    SPRING
    Part Number: W11698572
      Special Order
    $22.00
  • 38
    JUNCTION BOX CABLE ASSY(DW03G- – Part Number: W11696044
    JUNCTION BOX CABLE ASSY(DW03G-
    Part Number: W11696044
      In Stock
    $94.48
  • 39
    FILTER – Part Number: W11693746
    FILTER
    Part Number: W11693746
      Special Order
    $44.24
  • 40
    HARNS-WIRE – Part Number: W11690657
    HARNS-WIRE
    Part Number: W11690657
      Special Order
    $19.90
  • 41
    MODULE PROGR.NUCLEUS 769991662 – Part Number: W11696408
    MODULE PROGR.NUCLEUS 769991662
    Part Number: W11696408
      Special Order
    $234.06
  • 42
    HARNS-WIRE – Part Number: W11693811
    HARNS-WIRE
    Part Number: W11693811
      Special Order
    $95.85
  • 43
    OVERFLOW CHANNEL-LEFT,DW03E,V0 – Part Number: W11690634
    OVERFLOW CHANNEL-LEFT,DW03E,V0
    Part Number: W11690634
      Special Order
    $17.80
  • 43A
    FUNNEL – Part Number: W11690635
    FUNNEL
    Part Number: W11690635
      Special Order
    $17.80
  • 44
    BRACE – Part Number: W11690847
    BRACE
    Part Number: W11690847
      Special Order
    $44.24
  • 45
    INSTALLATION KIT, BAG, SIDE CO – Part Number: W11693847
    INSTALLATION KIT, BAG, SIDE CO
    Part Number: W11693847
      Special Order
    $69.31
  • 46
    INSULATION-TUB,BACK,HEAVY,60 – Part Number: W11698664
    INSULATION-TUB,BACK,HEAVY,60
    Part Number: W11698664
      Special Order
    $57.07
  • 47
    BRACE – Part Number: W11690825
    BRACE
    Part Number: W11690825
      Special Order
    $44.24
Upper Rack And Track Parts
Upper Rack And Track Parts Diagram and Parts List for  Jenn-Air Dishwasher
Upper Wash And Rinse Parts
Upper Wash And Rinse Parts Diagram and Parts List for  Jenn-Air Dishwasher

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
