Gibson Dishwasher Replacement Parts For Model SP24D5KAGA

We Sell Only Genuine Gibson Parts

Find Gibson SP24D5KAGA Parts By Symptom

Leaking

94%

Not drying dishes properly

4%

Not cleaning dishes properly

1%

Not draining

1%

Popular Parts for SP24D5KAGA

Search Within Model

Questions & Answers for Gibson SP24D5KAGA
Browse all Parts Search by Area
CABINET PARTS Diagram and Parts List for  Gibson Dishwasher
CABINET PARTS
CAM Diagram and Parts List for  Gibson Dishwasher
CAM
CONSOLE AND CONTROL PARTS Diagram and Parts List for  Gibson Dishwasher
CONSOLE AND CONTROL PARTS
DOOR PARTS Diagram and Parts List for  Gibson Dishwasher
DOOR PARTS
MOTOR PUMP PARTS Diagram and Parts List for  Gibson Dishwasher
MOTOR PUMP PARTS
POWER DRY AND MOTOR PARTS Diagram and Parts List for  Gibson Dishwasher
POWER DRY AND MOTOR PARTS
RACKS AND TRAYS Diagram and Parts List for  Gibson Dishwasher
RACKS AND TRAYS
TOP PARTS Diagram and Parts List for  Gibson Dishwasher
TOP PARTS
TUB AND FRAME PARTS Diagram and Parts List for  Gibson Dishwasher
TUB AND FRAME PARTS
Previous Showing All Parts Next

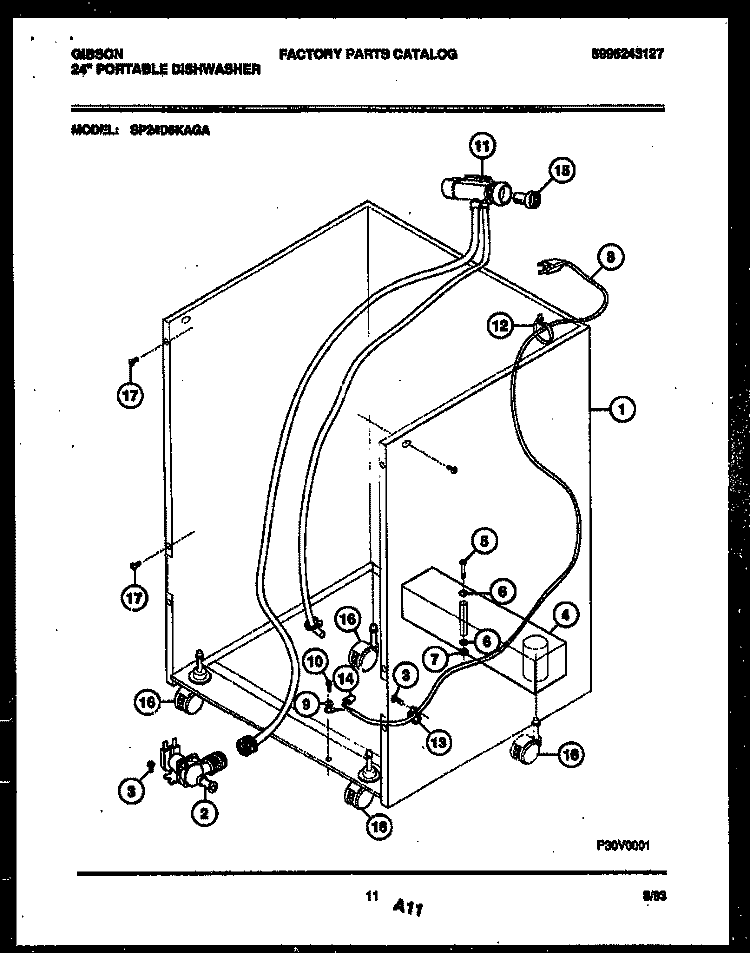

CABINET PARTS
CABINET PARTS Diagram and Parts List for  Gibson Dishwasher

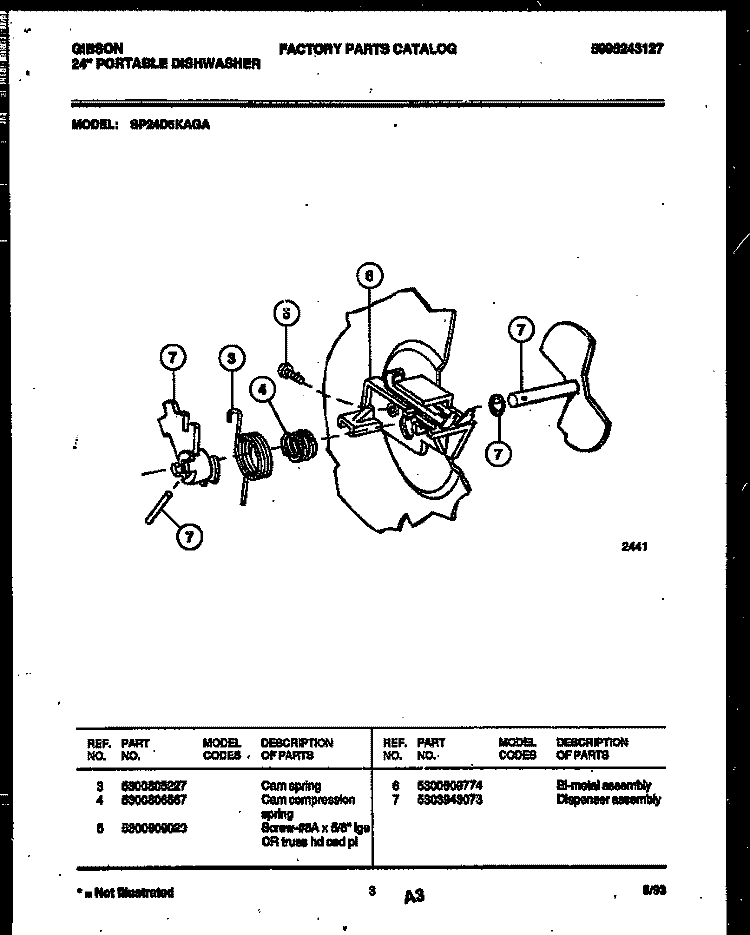

CAM
CAM Diagram and Parts List for  Gibson Dishwasher

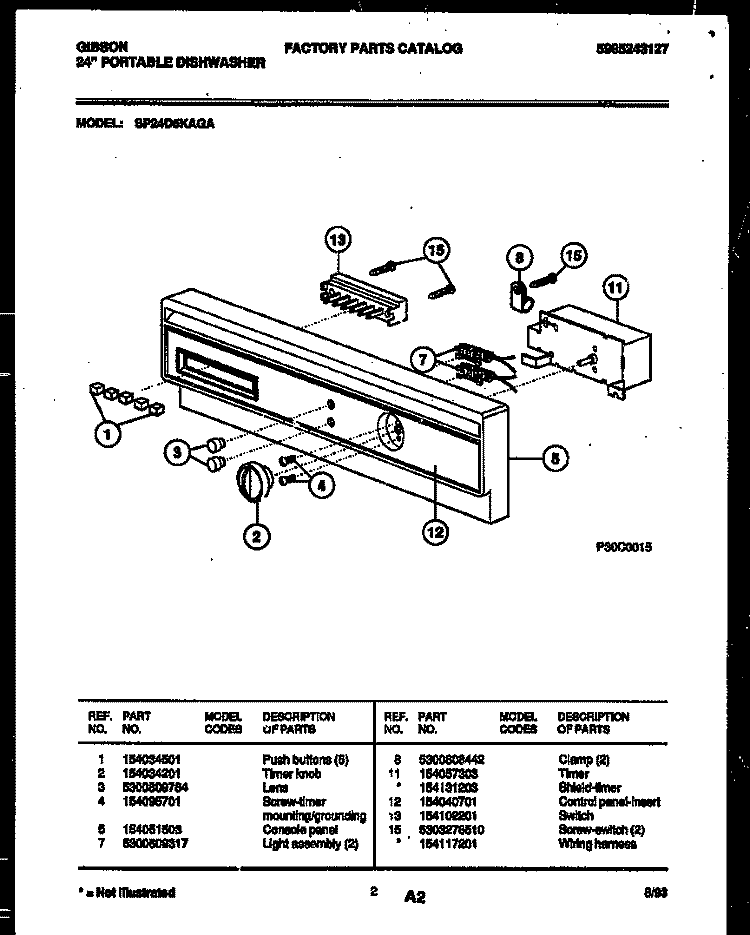

CONSOLE AND CONTROL PARTS
CONSOLE AND CONTROL PARTS Diagram and Parts List for  Gibson Dishwasher
  • *61083
    HARNESS-WIRING – Part Number: 154117201
    HARNESS-WIRING
    Part Number: 154117201
      No Longer Available
  • 1
    PUSH BUTTON – Part Number: 154034501
    PUSH BUTTON
    Part Number: 154034501
      Special Order
    $11.50
  • 2
    KNOB – Part Number: 154034201
    KNOB
    Part Number: 154034201
      Special Order
    $31.88
  • 3
    LENS-LIGHT – Part Number: 5300809784
    LENS-LIGHT
    Part Number: 5300809784
      Special Order
    $13.60
  • 4
    SCREW – Part Number: 154095701
    SCREW
    Part Number: 154095701
      Special Order
    $19.90
  • 5
    PANEL-CONTROL – Part Number: 154051502
    PANEL-CONTROL
    Part Number: 154051502
      Special Order
    $202.95
  • 7
    LIGHT Assembly – Part Number: 5300809317
    LIGHT Assembly
    Part Number: 5300809317
      Special Order
    $25.15
  • 8
    CLAMP – Part Number: 5308000133
    CLAMP
    Part Number: 5308000133
      In Stock
    $19.90
  • 11
    TIMER WU500BP1 – Part Number: 154057303
    TIMER WU500BP1
    Part Number: 154057303
      No Longer Available
  • 11A
    SHIELD, TIMER – Part Number: 154131203
    SHIELD, TIMER
    Part Number: 154131203
      No Longer Available
  • 12
    CONTROL PANEL-INSERT – Part Number: 154040701
    CONTROL PANEL-INSERT
    Part Number: 154040701
      No Longer Available
  • 13
    SWITCH-SEL – Part Number: 154102201
    SWITCH-SEL
    Part Number: 154102201
      No Longer Available
  • 15
    SCREW-SWITCH Mounting – Part Number: 5303276510
    SCREW-SWITCH Mounting
    Part Number: 5303276510
      No Longer Available

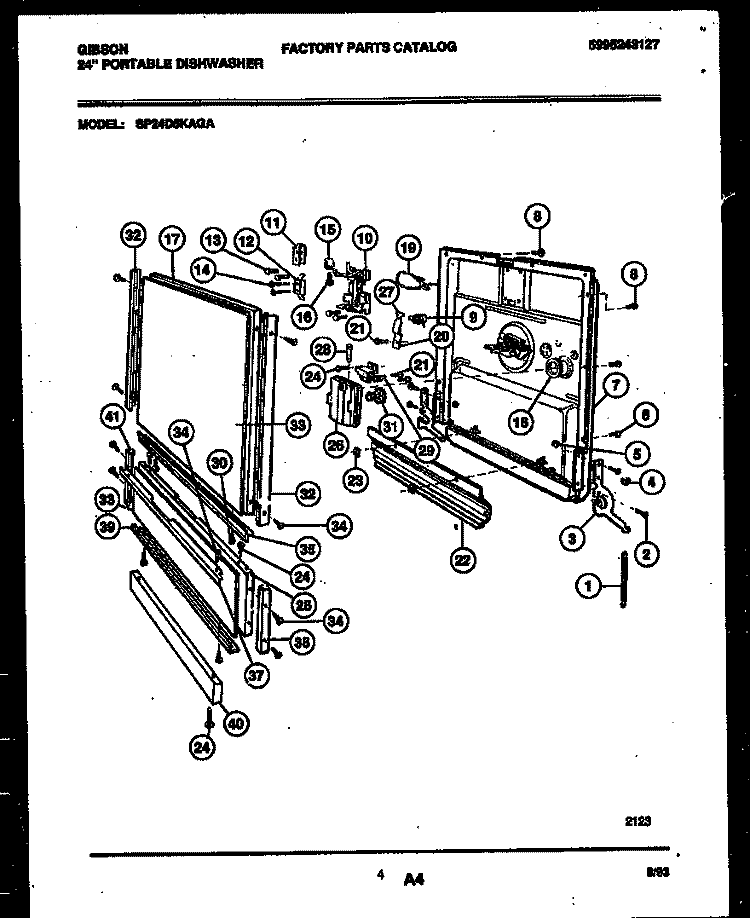

DOOR PARTS
DOOR PARTS Diagram and Parts List for  Gibson Dishwasher
  • 1
    SPRING-DOOR – Part Number: 154111501
    SPRING-DOOR
    Part Number: 154111501
      Special Order
    $54.01
  • 2
    SCREW – Part Number: 154093301
    SCREW
    Part Number: 154093301
      In Stock
    Minimum Quantity of 2 required
    $6.25
  • 3
    ARM Assembly – Part Number: 5303270031
    ARM Assembly
    Part Number: 5303270031
      No Longer Available
  • 4
    BUSHING – Part Number: 154671501
    BUSHING
    Part Number: 154671501
      No Longer Available
  • 5
    Hex Nut – Part Number: 5303013272
    Hex Nut
    Part Number: 5303013272
      No Longer Available
  • 6
    SCREW – Part Number: 5300809055
    SCREW
    Part Number: 5300809055
      Special Order
    $8.35
  • 7
    USE WCI 154201306 – Part Number: 5300809931
    USE WCI 154201306
    Part Number: 5300809931
      Special Order
    $77.95
  • 8
    SCREW – Part Number: 5300808749
    SCREW
    Part Number: 5300808749
      Special Order
    $13.60
  • 9
    THERMOSTAT – Part Number: 5300808956
    THERMOSTAT
    Part Number: 5300808956
      Special Order
    $8.35
  • 10
    USE WCI 90145-8 – Part Number: 5303270032
    USE WCI 90145-8
    Part Number: 5303270032
      Special Order
    $47.33
  • 11
    COVER – Part Number: 5300809933
    COVER
    Part Number: 5300809933
      Special Order
    $8.35
  • 12
    SWITCH – Part Number: 5300809934
    SWITCH
    Part Number: 5300809934
      No Longer Available
  • 13
    Pan Head Screw – Part Number: 218781101
    Pan Head Screw
    Part Number: 218781101
      In Stock
    $24.10
  • 14
    SCREW – Part Number: 5300808618
    SCREW
    Part Number: 5300808618
      Special Order
    $8.35
  • 15
    KNOB-LATCH – Part Number: 5300808712
    KNOB-LATCH
    Part Number: 5300808712
      Special Order
    $37.03
  • 16
    SCREW – Part Number: 5300806830
    SCREW
    Part Number: 5300806830
      No Longer Available
  • 17
    PANEL-DOOR GALV – Part Number: 5303299935
    PANEL-DOOR GALV
    Part Number: 5303299935
      No Longer Available
  • 18
    Rinse Agent Grommet – Part Number: 5300805631
    Rinse Agent Grommet
    Part Number: 5300805631
      No Longer Available
  • 21
    Access Panel Screw - Black – Part Number: 154419403
    Access Panel Screw - Black
    Part Number: 154419403
      In Stock
    $22.00
  • 22
    BAFFLE SEAL – Part Number: 154185301
    BAFFLE SEAL
    Part Number: 154185301
      No Longer Available
  • 23
    SPEEDNUT – Part Number: 154026601
    SPEEDNUT
    Part Number: 154026601
      Special Order
    $41.15
  • 24
    SCREW-BI-MTEAL ASSEMBLY – Part Number: 5300807501
    SCREW-BI-MTEAL ASSEMBLY
    Part Number: 5300807501
      Special Order
    $8.35
  • 25
    PANEL-ACCESS – Part Number: 5303299936
    PANEL-ACCESS
    Part Number: 5303299936
      Special Order
    $11.50
  • 26
    Dispenser Body – Part Number: 5300806753
    Dispenser Body
    Part Number: 5300806753
      No Longer Available
  • 27
    RETAINER-THERMOSTAT – Part Number: 5300809097
    RETAINER-THERMOSTAT
    Part Number: 5300809097
      Special Order
    $26.20
  • 28
    PLUNGER – Part Number: 5300809898
    PLUNGER
    Part Number: 5300809898
      Special Order
    $47.33
  • 29
    Bi-Metal Rinse Dispenser – Part Number: 5300809782
    Bi-Metal Rinse Dispenser
    Part Number: 5300809782
      Special Order
    $49.39
  • 30
    Access Panel Screw - Black – Part Number: 154419403
    Access Panel Screw - Black
    Part Number: 154419403
      In Stock
    $22.00
  • 31
    USE WCI 5300807673 – Part Number: 5303943094
    USE WCI 5300807673
    Part Number: 5303943094
      No Longer Available
  • 32
    USE WCI 5303943084 – Part Number: 5303943080
    USE WCI 5303943084
    Part Number: 5303943080
      Special Order
    $40.12
  • 33
    INSERT-DOOR/ACCESS – Part Number: 5300808908
    INSERT-DOOR/ACCESS
    Part Number: 5300808908
      No Longer Available
  • 34
    Access Panel Screw - Black – Part Number: 154419403
    Access Panel Screw - Black
    Part Number: 154419403
      In Stock
    $22.00
  • 35
    TRIM-DOOR-BLACK – Part Number: 154103601
    TRIM-DOOR-BLACK
    Part Number: 154103601
      Special Order
    $47.33
  • 37
    TRIM-ACCESS TOP – Part Number: 5300808346
    TRIM-ACCESS TOP
    Part Number: 5300808346
      Special Order
    $24.10
  • 38
    TRIM-ACCESS PANEL – Part Number: 5303272124
    TRIM-ACCESS PANEL
    Part Number: 5303272124
      Special Order
    $46.30
  • 39
    PANEL – Part Number: 5300808521
    PANEL
    Part Number: 5300808521
      Special Order
    $29.82
  • 40
    TOEPLATE – Part Number: 5300808522
    TOEPLATE
    Part Number: 5300808522
      Special Order
    $14.65
  • 41
    TRIM-ACCESS PANEL – Part Number: 5303272125
    TRIM-ACCESS PANEL
    Part Number: 5303272125
      Special Order
    $44.24

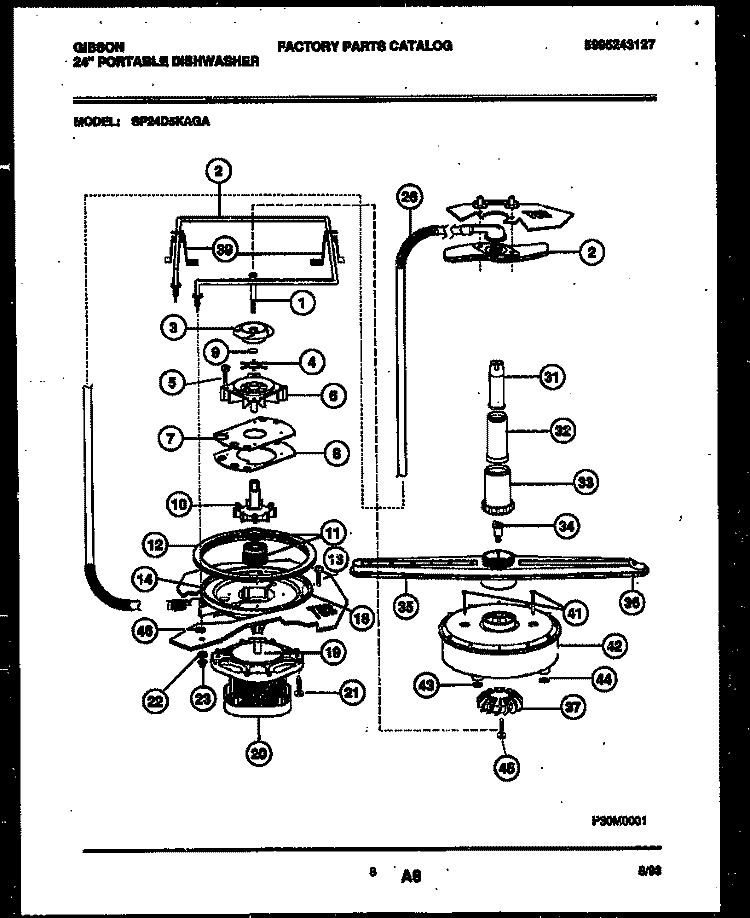

MOTOR PUMP PARTS
MOTOR PUMP PARTS Diagram and Parts List for  Gibson Dishwasher
POWER DRY AND MOTOR PARTS
POWER DRY AND MOTOR PARTS Diagram and Parts List for  Gibson Dishwasher
  • 1
    FRONT FRAME Assembly – Part Number: 154218801
    FRONT FRAME Assembly
    Part Number: 154218801
      Special Order
    $91.50
  • 2
    SCREW – Part Number: 154025901
    SCREW
    Part Number: 154025901
      Special Order
    $11.50
  • 4
    FRONT BRACE – Part Number: 5303286368
    FRONT BRACE
    Part Number: 5303286368
      Special Order
    $20.95
  • 5
    SWITCH – Part Number: 5300809863
    SWITCH
    Part Number: 5300809863
      Special Order
    $38.06
  • 6
    SCREW – Part Number: 5300804594
    SCREW
    Part Number: 5300804594
      Special Order
    $8.35
  • 11
    SCREW – Part Number: 5300804672
    SCREW
    Part Number: 5300804672
      Special Order
    $12.55
  • 12
    RELAY – Part Number: 5300805255
    RELAY
    Part Number: 5300805255
      No Longer Available
  • 14
    SCREW-#10-16 X 3/8 – Part Number: 154200601
    SCREW-#10-16 X 3/8
    Part Number: 154200601
      No Longer Available

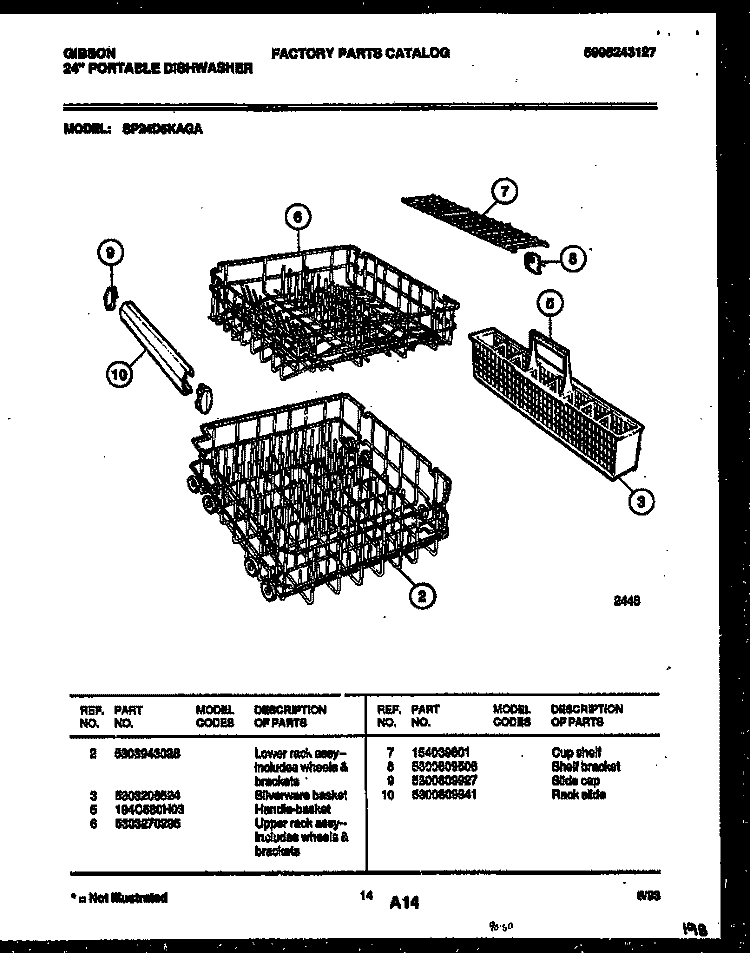

RACKS AND TRAYS
RACKS AND TRAYS Diagram and Parts List for  Gibson Dishwasher
  • 2
    LOWER RACK – Part Number: 5304438434
    LOWER RACK
    Part Number: 5304438434
      No Longer Available
  • 3
    BASKET – Part Number: 5304509753
    BASKET
    Part Number: 5304509753
      In Stock
    $43.21
  • 5
    HANDLE – Part Number: 194C580H03
    HANDLE
    Part Number: 194C580H03
      Special Order
    $17.80
  • 6
    RACK – Part Number: 5303270295
    RACK
    Part Number: 5303270295
      Special Order
    $76.69
  • 7
    CUPSHELF-BLUE – Part Number: 154039801
    CUPSHELF-BLUE
    Part Number: 154039801
      Special Order
    $26.20
  • 8
    BRACKET – Part Number: 5300809506
    BRACKET
    Part Number: 5300809506
      Special Order
    $8.35
  • 9
    Upper Dishrack Track End Cap – Part Number: 5300809927
    Upper Dishrack Track End Cap
    Part Number: 5300809927
      In Stock
    $8.35
  • 10
    SLIDE-RACK – Part Number: 5300809941
    SLIDE-RACK
    Part Number: 5300809941
      Special Order
    $52.18

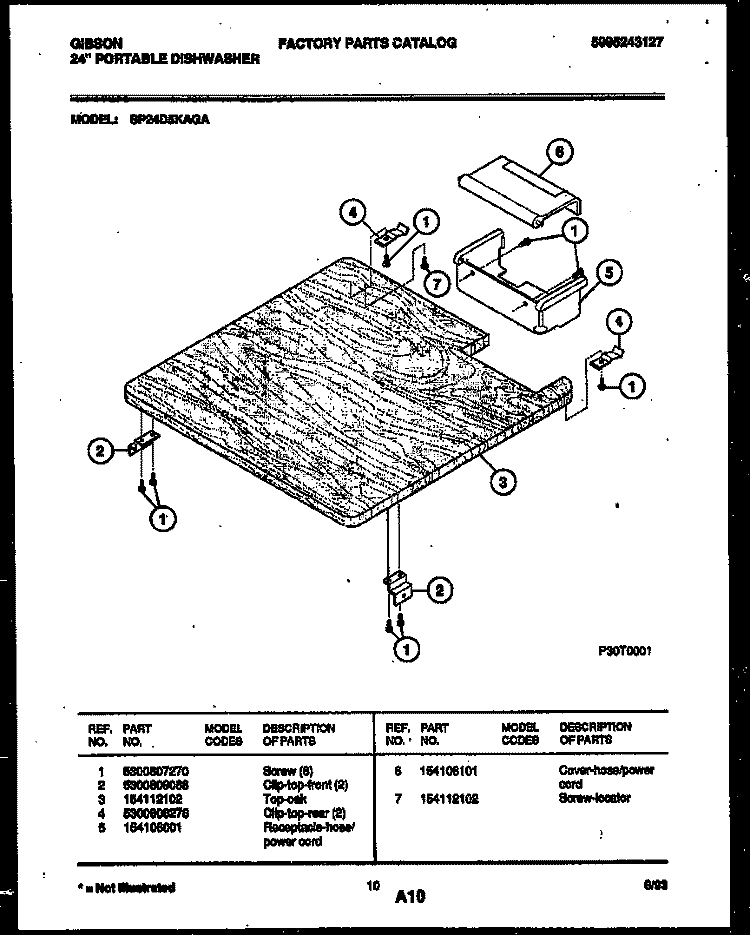

TOP PARTS
TOP PARTS Diagram and Parts List for  Gibson Dishwasher
  • 1
    SCREW,(2),COUNTERTOP Mounting – Part Number: UC5300807270
    SCREW,(2),COUNTERTOP Mounting
    Part Number: UC5300807270
      Special Order
    $6.93
  • 2
    TOP CLIP (4) – Part Number: 5300809088
    TOP CLIP (4)
    Part Number: 5300809088
      Special Order
    $8.35
  • 3
    TOP – Part Number: 154112102
    TOP
    Part Number: 154112102
      No Longer Available
  • 4
    CLIP-TOP PANEL – Part Number: 5300806276
    CLIP-TOP PANEL
    Part Number: 5300806276
      Special Order
    $17.80
  • 5
    RECEPTACLE – Part Number: 154106001
    RECEPTACLE
    Part Number: 154106001
      Special Order
    $20.95
  • 6
    COVER – Part Number: 154106101
    COVER
    Part Number: 154106101
      Special Order
    $30.85
  • 7
    TOP – Part Number: 154112102
    TOP
    Part Number: 154112102
      No Longer Available

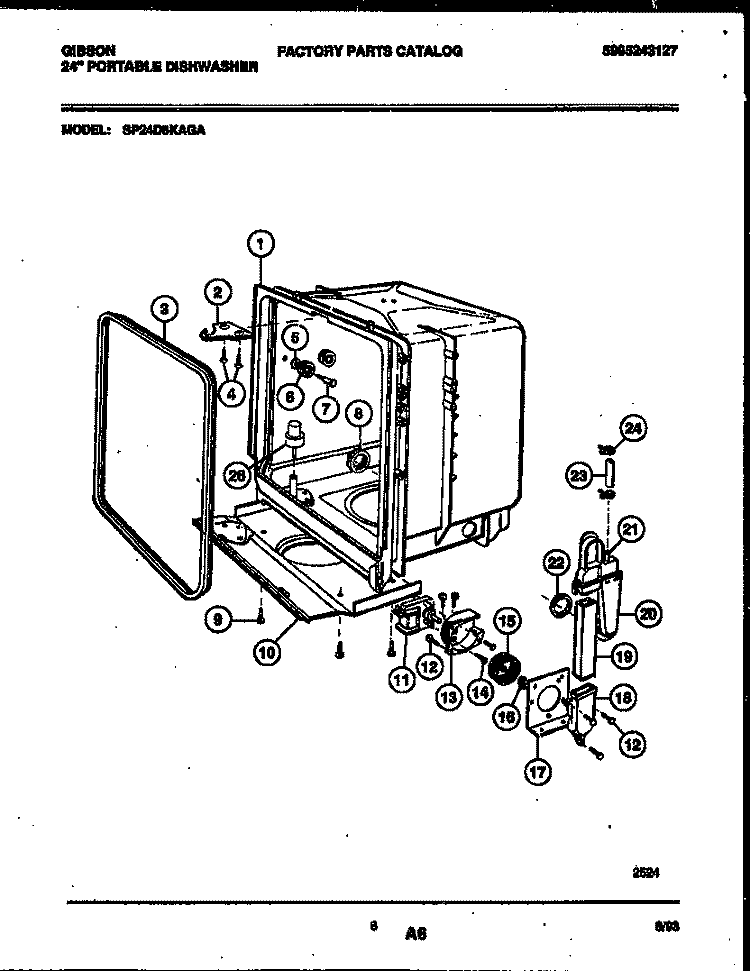

TUB AND FRAME PARTS
TUB AND FRAME PARTS Diagram and Parts List for  Gibson Dishwasher
  • *61090
    SHIELD – Part Number: 154123301
    SHIELD
    Part Number: 154123301
      No Longer Available
  • *61090
    INSULATION-TUB – Part Number: 5303212479
    INSULATION-TUB
    Part Number: 5303212479
      No Longer Available
  • 1
    TUB Assembly W/GASKET – Part Number: 5303943090
    TUB Assembly W/GASKET
    Part Number: 5303943090
      No Longer Available
  • 2
    STRIKE-DOOR – Part Number: 5300809610
    STRIKE-DOOR
    Part Number: 5300809610
      No Longer Available
  • 3
    Door Gasket – Part Number: 5300809611
    Door Gasket
    Part Number: 5300809611
      No Longer Available
  • 4
    SCREW – Part Number: 5300809612
    SCREW
    Part Number: 5300809612
      Special Order
    $8.35
  • 5
    WASHER – Part Number: 5300809968
    WASHER
    Part Number: 5300809968
      Special Order
    $50.42
  • 6
    ROLLER TUB Gray – Part Number: 5304507405
    ROLLER TUB Gray
    Part Number: 5304507405
      In Stock
    $26.20
  • 7
    SCREW – Part Number: 154539802
    SCREW
    Part Number: 154539802
      In Stock
    $8.35
  • 8
    NUT-BLOWER – Part Number: 5300809724
    NUT-BLOWER
    Part Number: 5300809724
      Special Order
    $15.70
  • 9
    SCREW – Part Number: 808690701
    SCREW
    Part Number: 808690701
      Special Order
    $8.35
  • 10
    USE WCI 5303316289 – Part Number: 5300809614
    USE WCI 5303316289
    Part Number: 5300809614
      Special Order
    $50.42
  • 11
    MOTOR-BLOWER – Part Number: 5303943113
    MOTOR-BLOWER
    Part Number: 5303943113
      No Longer Available
  • 12
    SCREW-BLOWER Assembly – Part Number: 154102801
    SCREW-BLOWER Assembly
    Part Number: 154102801
      Special Order
    $8.35
  • 13
    HOUSING – Part Number: 5300809726
    HOUSING
    Part Number: 5300809726
      Special Order
    $18.85
  • 14
    SCREW-MOTOR – Part Number: 5300809731
    SCREW-MOTOR
    Part Number: 5300809731
      Special Order
    $8.35
  • 15
    BLADE-BLOWER – Part Number: 08016015
    BLADE-BLOWER
    Part Number: 08016015
      Special Order
    $18.85
  • 16
    CLAMP-BLOWER – Part Number: 5300809728
    CLAMP-BLOWER
    Part Number: 5300809728
      Special Order
    $8.35
  • 17
    PLATE-BLOWER Mounting – Part Number: 154105901
    PLATE-BLOWER Mounting
    Part Number: 154105901
      No Longer Available
  • 18
    VENT-BLOWER – Part Number: 5300809729
    VENT-BLOWER
    Part Number: 5300809729
      Special Order
    $28.79
  • 19
    DUCT-BLOWER – Part Number: 5300809617
    DUCT-BLOWER
    Part Number: 5300809617
      Special Order
    $27.76
  • 20
    INLET-BLOWER – Part Number: 5300809616
    INLET-BLOWER
    Part Number: 5300809616
      Special Order
    $32.91
  • 21
    CAP-WATER INLET – Part Number: 5300809730
    CAP-WATER INLET
    Part Number: 5300809730
      Special Order
    $26.20
  • 22
    GASKET-BLOWER – Part Number: 5300809618
    GASKET-BLOWER
    Part Number: 5300809618
      Special Order
    $8.35
  • 23
    USE WCI 154179901 – Part Number: 5303300865
    USE WCI 154179901
    Part Number: 5303300865
      Special Order
    $26.73
  • 24
    CLAMP, HOSE – Part Number: 5304538466
    CLAMP, HOSE
    Part Number: 5304538466
      In Stock
    $6.25
  • 26
    FLOAT – Part Number: 154144301
    FLOAT
    Part Number: 154144301
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
