Bosch Dishwasher Replacement Parts For Model SHPM98W75N (10)

We Sell Only Genuine Bosch Parts

Find Bosch SHPM98W75N Parts By Symptom

Leaking

48%

Not draining

16%

Not cleaning dishes properly

14%

Not drying dishes properly

5%

Door latch failure

5%

Door won’t close

3%

Will Not Start

3%

Will not fill with water

2%

Will not dispense detergent

2%

Noisy

1%

Popular Parts for SHPM98W75N

Search Within Model

Questions & Answers for Bosch SHPM98W75N
Browse all Parts Search by Area
Diagram 1 Diagram and Parts List for 10 Bosch Dishwasher
Diagram 1
Diagram 2 Diagram and Parts List for 10 Bosch Dishwasher
Diagram 2
Diagram 3 Diagram and Parts List for 10 Bosch Dishwasher
Diagram 3
Diagram 4 Diagram and Parts List for 10 Bosch Dishwasher
Diagram 4
Diagram 5 Diagram and Parts List for 10 Bosch Dishwasher
Diagram 5
Diagram 6 Diagram and Parts List for 10 Bosch Dishwasher
Diagram 6
Previous Showing All Parts Next

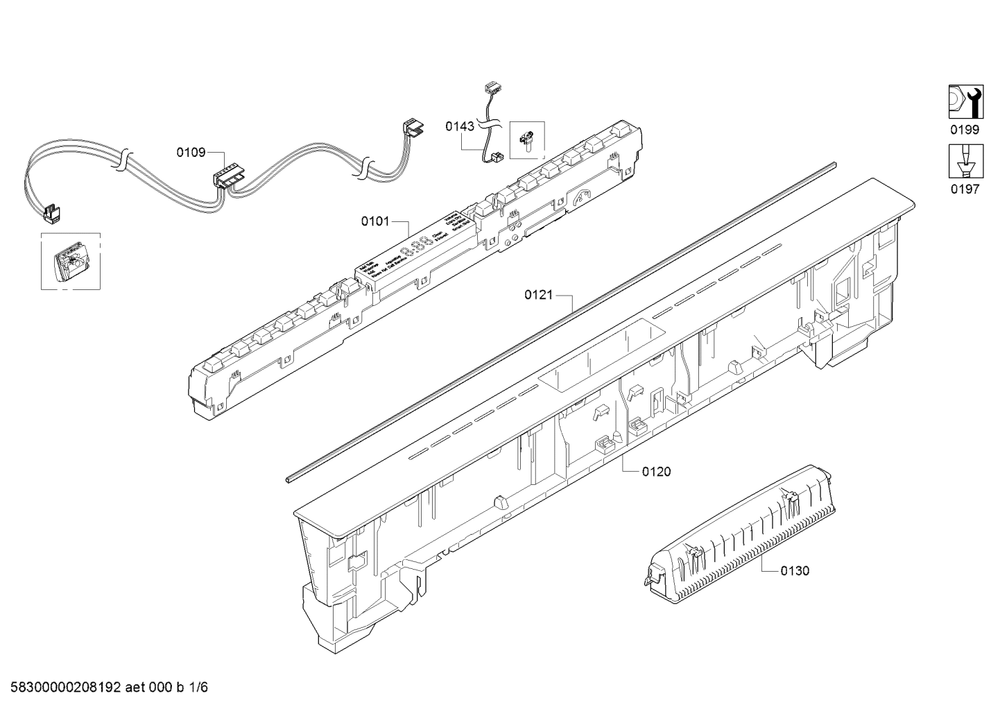

Diagram 1
Diagram 1 Diagram and Parts List for 10 Bosch Dishwasher
  • 0101
    OPERATING MODULE PRO – Part Number: 11019860
    OPERATING MODULE PRO
    Part Number: 11019860
      In Stock
    $154.31
  • 0109
    CABLE HARNESS – Part Number: 12008387
    CABLE HARNESS
    Part Number: 12008387
      On Order
    $14.26
  • 0120
    00 Facia Panel – Part Number: 00775803
    00 Facia Panel
    Part Number: 00775803
      Special Order
    $84.90
  • 0121
    SEALING – Part Number: 00745747
    SEALING
    Part Number: 00745747
      In Stock
    $6.47
  • 0130
    Handle - Black – Part Number: 00752273
    Handle - Black
    Part Number: 00752273
      In Stock
    $16.85
  • 0143
    CABLE – Part Number: 00648135
    CABLE
    Part Number: 00648135
      In Stock
    $79.20
  • 0197
    INSTALLATION SET – Part Number: 10016054
    INSTALLATION SET
    Part Number: 10016054
      In Stock
    $45.93
  • 0199
    REPAIR-SET – Part Number: 12039064
    REPAIR-SET
    Part Number: 12039064
      In Stock
    $63.35
  • 0199
    DOOR-INNER – Part Number: 00341334
    DOOR-INNER
    Part Number: 00341334
      In Stock
    $568.70
  • 0199
    LID – Part Number: 10009014
    LID
    Part Number: 10009014
      Special Order
    $48.28
  • 8102
    FILTER-MICRO – Part Number: 00428216
    FILTER-MICRO
    Part Number: 00428216
      On Order
    $12.95
  • 8130
    TEST STRIP-WATER HARDNES – Part Number: 00056317
    TEST STRIP-WATER HARDNES
    Part Number: 00056317
      Special Order
    $11.67
  • 8301
    INSTRUCTION MANUAL – Part Number: 18026299
    INSTRUCTION MANUAL
    Part Number: 18026299
      Special Order
    $16.85
  • 8310
    BROCHURE – Part Number: 18026308
    BROCHURE
    Part Number: 18026308
      Special Order
    $12.95

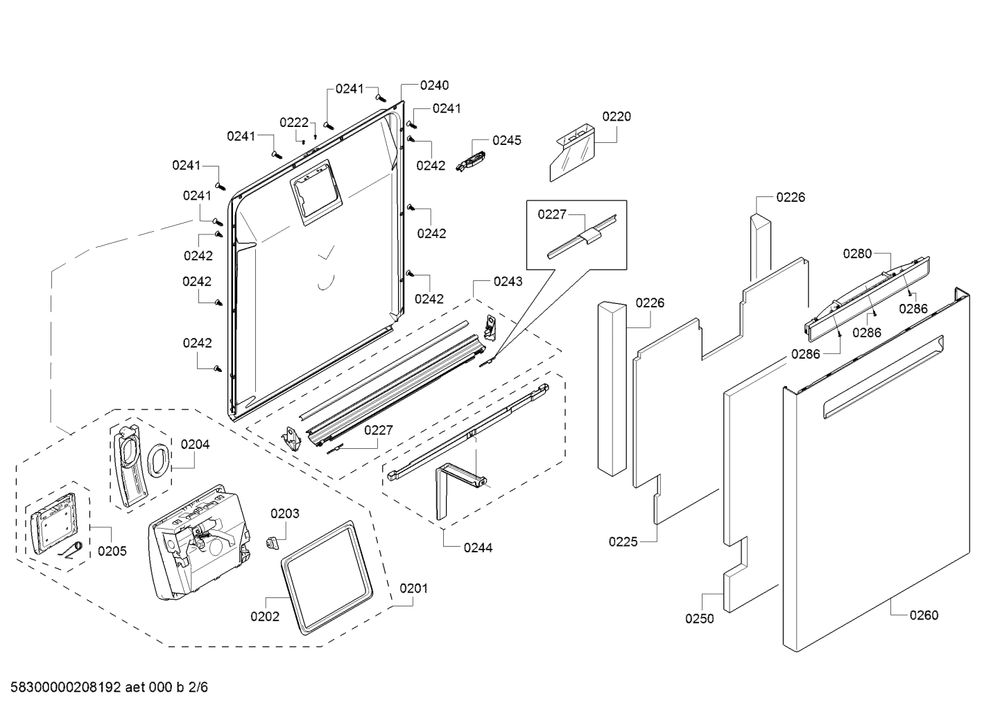

Diagram 2
Diagram 2 Diagram and Parts List for 10 Bosch Dishwasher
  • 0201
    DISPENSER – Part Number: 12008380
    DISPENSER
    Part Number: 12008380
      In Stock
    $60.18
  • 0202
    SEALING – Part Number: 00645144
    SEALING
    Part Number: 00645144
      In Stock
    $16.85
  • 0203
    SENSOR – Part Number: 00611574
    SENSOR
    Part Number: 00611574
      On Order
    $31.79
  • 0204
    00 Lid – Part Number: 00611575
    00 Lid
    Part Number: 00611575
      On Order
    $29.79
  • 0205
    LID – Part Number: 00611576
    LID
    Part Number: 00611576
      In Stock
    $21.65
  • 0220
    INSULATING-/PROTECTION S – Part Number: 00751931
    INSULATING-/PROTECTION S
    Part Number: 00751931
      In Stock
    $9.08
  • 0222
    SCREW – Part Number: 00611659
    SCREW
    Part Number: 00611659
      On Order
    $6.47
  • 0225
    INSULATING PART – Part Number: 00747394
    INSULATING PART
    Part Number: 00747394
      Special Order
    $18.13
  • 0226
    INSULATING PART – Part Number: 00748026
    INSULATING PART
    Part Number: 00748026
      Special Order
    $7.77
  • 0227
    LOCK-CLAMP – Part Number: 00628338
    LOCK-CLAMP
    Part Number: 00628338
      In Stock
    $6.47
  • 0240
    DOOR-INNER – Part Number: 00770166
    DOOR-INNER
    Part Number: 00770166
      In Stock
    $154.31
  • 0241
    00 Screw – Part Number: 00611311
    00 Screw
    Part Number: 00611311
      In Stock
    $14.26
  • 0242
    Inner Door Panel Screw Kit – Part Number: 00151703
    Inner Door Panel Screw Kit
    Part Number: 00151703
      In Stock
    $10.36
  • 0243
    SEAL-DOOR – Part Number: 00744884
    SEAL-DOOR
    Part Number: 00744884
      In Stock
    $31.79
  • 0244
    OVERFLOW – Part Number: 00744814
    OVERFLOW
    Part Number: 00744814
      Special Order
    $12.95
  • 0245
    LOCK – Part Number: 10008141
    LOCK
    Part Number: 10008141
      In Stock
    $25.90
  • 0250
    INSULATING PART – Part Number: 11050928
    INSULATING PART
    Part Number: 11050928
      In Stock
    $27.20
  • 0260
    Exterior Door Panel - Stainless – Part Number: 00774391
    Exterior Door Panel - Stainless
    Part Number: 00774391
      In Stock
    $157.42
  • 0280
    Door Handle - Silver – Part Number: 12012913
    Door Handle - Silver
    Part Number: 12012913
      In Stock
    $37.67
  • 0286
    SCREW – Part Number: 00611649
    SCREW
    Part Number: 00611649
      In Stock
    $6.49
  • 8102
    FILTER-MICRO – Part Number: 00428216
    FILTER-MICRO
    Part Number: 00428216
      On Order
    $12.95
  • 8130
    TEST STRIP-WATER HARDNES – Part Number: 00056317
    TEST STRIP-WATER HARDNES
    Part Number: 00056317
      Special Order
    $11.67
  • 8301
    INSTRUCTION MANUAL – Part Number: 18026299
    INSTRUCTION MANUAL
    Part Number: 18026299
      Special Order
    $16.85
  • 8310
    BROCHURE – Part Number: 18026308
    BROCHURE
    Part Number: 18026308
      Special Order
    $12.95

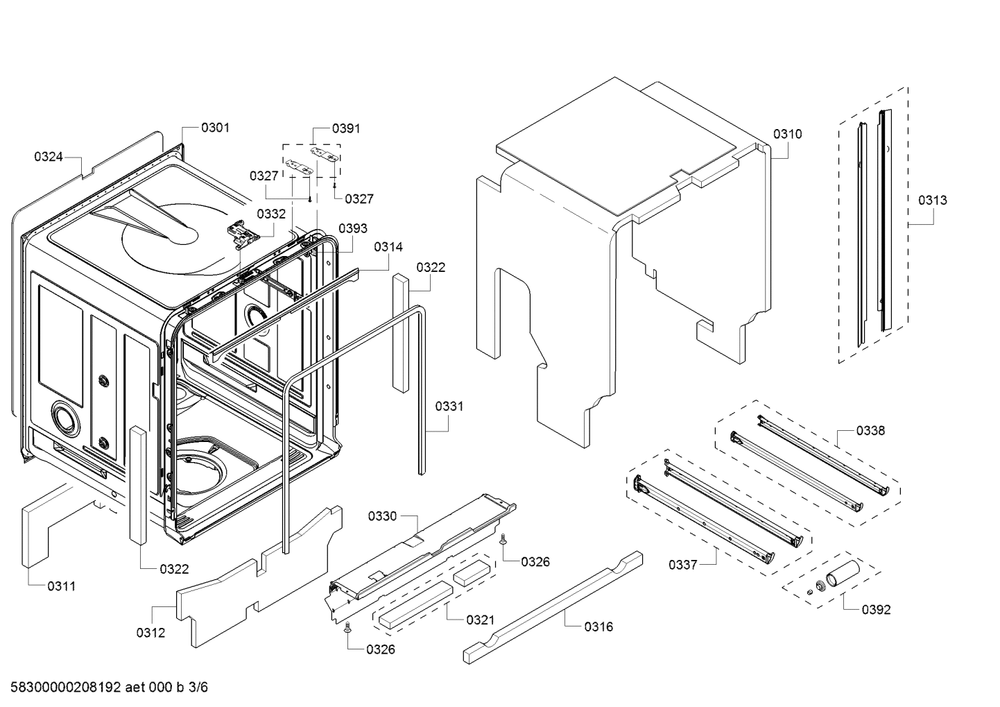

Diagram 3
Diagram 3 Diagram and Parts List for 10 Bosch Dishwasher
  • 0310
    INSULATING PART – Part Number: 00745107
    INSULATING PART
    Part Number: 00745107
      In Stock
    $62.29
  • 0311
    INSULATING PART – Part Number: 00751612
    INSULATING PART
    Part Number: 00751612
      Special Order
    $7.77
  • 0312
    INSULATING PART – Part Number: 12040672
    INSULATING PART
    Part Number: 12040672
      In Stock
    $9.08
  • 0313
    Dishwasher Strip – Part Number: 00744998
    Dishwasher Strip
    Part Number: 00744998
      In Stock
    $16.85
  • 0314
    STRIP – Part Number: 00745001
    STRIP
    Part Number: 00745001
      In Stock
    $6.49
  • 0321
    00 Insulating Part – Part Number: 00752529
    00 Insulating Part
    Part Number: 00752529
      On Order
    $14.26
  • 0322
    INSULATING PART – Part Number: 00752310
    INSULATING PART
    Part Number: 00752310
      In Stock
    $6.47
  • 0324
    INSULATING PART – Part Number: 00746529
    INSULATING PART
    Part Number: 00746529
      Special Order
    $37.67
  • 0326
    SCREW – Part Number: 00423896
    SCREW
    Part Number: 00423896
      In Stock
    $11.67
  • 0327
    SCREW – Part Number: 00189670
    SCREW
    Part Number: 00189670
      In Stock
    $6.49
  • 0330
    COVER SHEET – Part Number: 00744912
    COVER SHEET
    Part Number: 00744912
      In Stock
    $34.15
  • 0331
    SEALING – Part Number: 12054183
    SEALING
    Part Number: 12054183
      In Stock
    $16.85
  • 0332
    LOCK – Part Number: 10008141
    LOCK
    Part Number: 10008141
      In Stock
    $25.90
  • 0337
    RAIL – Part Number: 00669255
    RAIL
    Part Number: 00669255
      In Stock
    $41.21
  • 0338
    RAIL – Part Number: 00744815
    RAIL
    Part Number: 00744815
      In Stock
    $27.20
  • 0391
    Mounting Bracket – Part Number: 00619985
    Mounting Bracket
    Part Number: 00619985
      In Stock
    $9.08
  • 0392
    REPAIR-SET – Part Number: 10004568
    REPAIR-SET
    Part Number: 10004568
      Special Order
    $126.34
  • 8102
    FILTER-MICRO – Part Number: 00428216
    FILTER-MICRO
    Part Number: 00428216
      On Order
    $12.95
  • 8130
    TEST STRIP-WATER HARDNES – Part Number: 00056317
    TEST STRIP-WATER HARDNES
    Part Number: 00056317
      Special Order
    $11.67
  • 8301
    INSTRUCTION MANUAL – Part Number: 18026299
    INSTRUCTION MANUAL
    Part Number: 18026299
      Special Order
    $16.85
  • 8310
    BROCHURE – Part Number: 18026308
    BROCHURE
    Part Number: 18026308
      Special Order
    $12.95

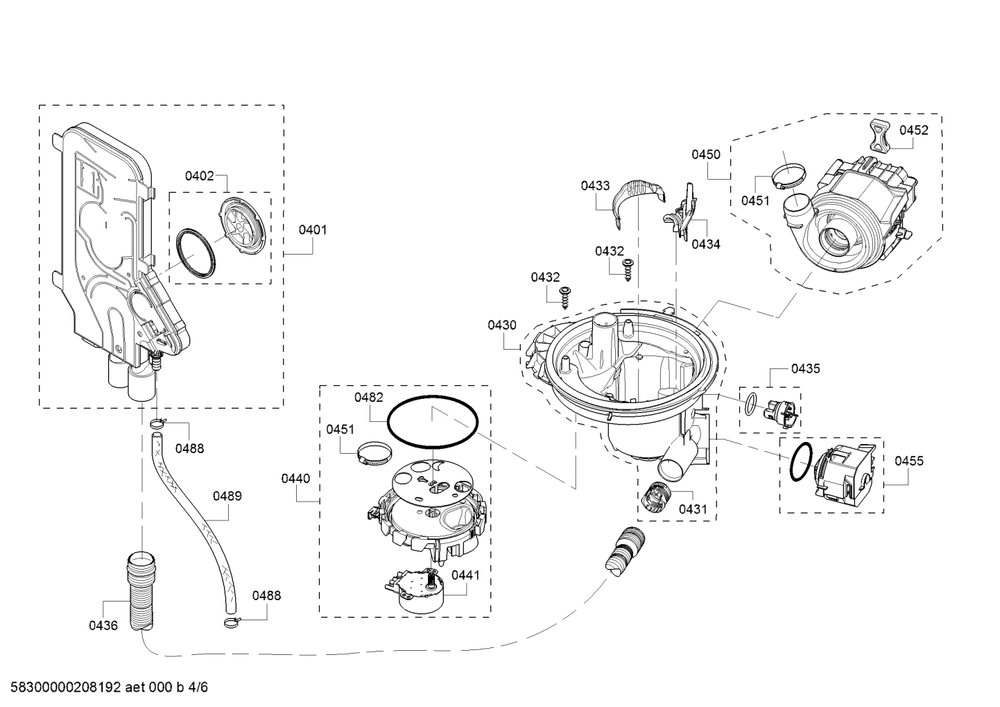

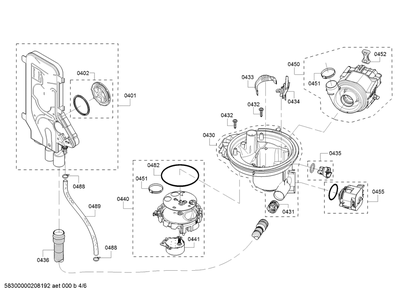

Diagram 4
Diagram 4 Diagram and Parts List for 10 Bosch Dishwasher
  • 0401
    WATER INLET – Part Number: 11030996
    WATER INLET
    Part Number: 11030996
      In Stock
    $49.45
  • 0402
    COVER – Part Number: 00623541
    COVER
    Part Number: 00623541
      In Stock
    $32.96
  • 0430
    SUMP – Part Number: 00668102
    SUMP
    Part Number: 00668102
      In Stock
    $90.08
  • 0431
    VALVE-NON RETURN – Part Number: 00611320
    VALVE-NON RETURN
    Part Number: 00611320
      In Stock
    $23.31
  • 0432
    SCREW – Part Number: 00167241
    SCREW
    Part Number: 00167241
      In Stock
    $6.47
  • 0433
    COVER – Part Number: 00611321
    COVER
    Part Number: 00611321
      In Stock
    $22.02
  • 0434
    LID – Part Number: 00611322
    LID
    Part Number: 00611322
      On Order
    $23.31
  • 0435
    SENSOR – Part Number: 00611323
    SENSOR
    Part Number: 00611323
      In Stock
    $43.56
  • 0436
    HOSE – Part Number: 00668104
    HOSE
    Part Number: 00668104
      In Stock
    $14.26
  • 0440
    Dishwasher Diverter Assembly – Part Number: 00751950
    Dishwasher Diverter Assembly
    Part Number: 00751950
      In Stock
    $59.12
  • 0441
    MOTOR – Part Number: 00615820
    MOTOR
    Part Number: 00615820
      In Stock
    $55.34
  • 0450
    Dishwasher Circulation Pump with Heater – Part Number: 12008381
    Dishwasher Circulation Pump with Heater
    Part Number: 12008381
      In Stock
    $135.66
  • 0451
    HOSE CLAMP – Part Number: 00172272
    HOSE CLAMP
    Part Number: 00172272
      In Stock
    $25.90
  • 0452
    00 Suspension – Part Number: 00611330
    00 Suspension
    Part Number: 00611330
      In Stock
    $6.49
  • 0455
    PUMP-DRAIN – Part Number: 00631200
    PUMP-DRAIN
    Part Number: 00631200
      In Stock
    $43.56
  • 0482
    SEALING – Part Number: 00628306
    SEALING
    Part Number: 00628306
      In Stock
    $6.47
  • 0488
    HOSE CLAMP – Part Number: 00617642
    HOSE CLAMP
    Part Number: 00617642
      In Stock
    $6.49
  • 0489
    HOSE – Part Number: 00751456
    HOSE
    Part Number: 00751456
      In Stock
    $6.49
  • 8102
    FILTER-MICRO – Part Number: 00428216
    FILTER-MICRO
    Part Number: 00428216
      On Order
    $12.95
  • 8130
    TEST STRIP-WATER HARDNES – Part Number: 00056317
    TEST STRIP-WATER HARDNES
    Part Number: 00056317
      Special Order
    $11.67
  • 8301
    INSTRUCTION MANUAL – Part Number: 18026299
    INSTRUCTION MANUAL
    Part Number: 18026299
      Special Order
    $16.85
  • 8310
    BROCHURE – Part Number: 18026308
    BROCHURE
    Part Number: 18026308
      Special Order
    $12.95

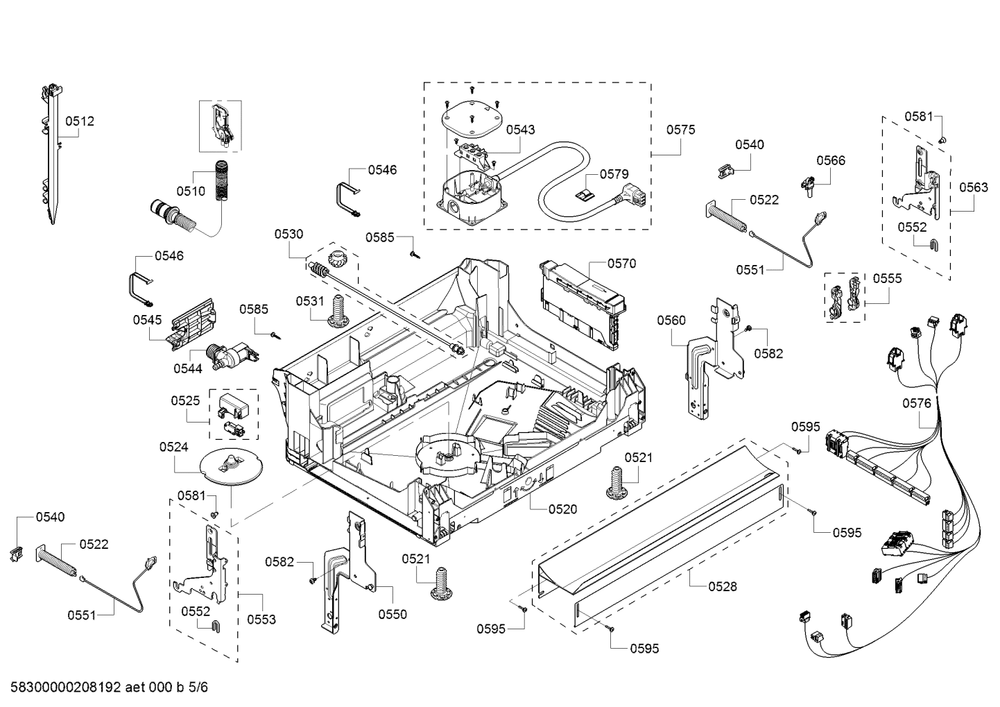

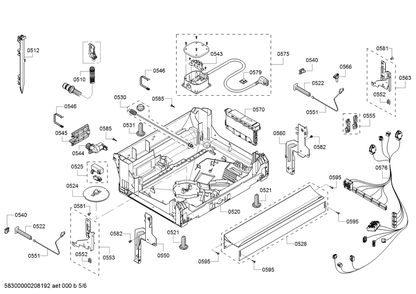

Diagram 5
Diagram 5 Diagram and Parts List for 10 Bosch Dishwasher
  • 0510
    Dishwasher Hosedrain – Part Number: 00744881
    Dishwasher Hosedrain
    Part Number: 00744881
      In Stock
    $28.49
  • 0512
    00 Holder – Part Number: 00751408
    00 Holder
    Part Number: 00751408
      In Stock
    $6.49
  • 0520
    CASE-BOTTOM – Part Number: 00689332
    CASE-BOTTOM
    Part Number: 00689332
      In Stock
    $89.04
  • 0521
    FOOT – Part Number: 00617585
    FOOT
    Part Number: 00617585
      In Stock
    $6.49
  • 0522
    SPRING – Part Number: 00611337
    SPRING
    Part Number: 00611337
      In Stock
    $24.61
  • 0524
    FLOAT – Part Number: 00622036
    FLOAT
    Part Number: 00622036
      In Stock
    $24.61
  • 0525
    HOUSING – Part Number: 00751391
    HOUSING
    Part Number: 00751391
      In Stock
    $11.67
  • 0528
    PANEL-BASE – Part Number: 11019629
    PANEL-BASE
    Part Number: 11019629
      Special Order
    $53.84
  • 0530
    WORM GEAR – Part Number: 11006502
    WORM GEAR
    Part Number: 11006502
      Special Order
    $14.26
  • 0531
    FOOT – Part Number: 00609843
    FOOT
    Part Number: 00609843
      In Stock
    $15.54
  • 0540
    HOLDER – Part Number: 00632896
    HOLDER
    Part Number: 00632896
      In Stock
    $7.77
  • 0543
    00 Terminal – Part Number: 00628793
    00 Terminal
    Part Number: 00628793
      In Stock
    $10.36
  • 0544
    Access Valve – Part Number: 10023852
    Access Valve
    Part Number: 10023852
      In Stock
    $31.08
  • 0545
    SUPPORT – Part Number: 10005178
    SUPPORT
    Part Number: 10005178
      In Stock
    $6.49
  • 0546
    Holder – Part Number: 00751409
    Holder
    Part Number: 00751409
      In Stock
    $6.47
  • 0550
    HINGE HINGE PLATE, LEFT – Part Number: 11002762
    HINGE HINGE PLATE, LEFT
    Part Number: 11002762
      In Stock
    $27.20
  • 0551
    ROPE – Part Number: 10000412
    ROPE
    Part Number: 10000412
      In Stock
    $10.36
  • 0552
    Dishwasher Door Hinge Lever Bearing – Part Number: 00165296
    Dishwasher Door Hinge Lever Bearing
    Part Number: 00165296
      In Stock
    $16.85
  • 0553
    LEVER – Part Number: 00752103
    LEVER
    Part Number: 00752103
      In Stock
    $19.44
  • 0555
    GUIDE – Part Number: 00623536
    GUIDE
    Part Number: 00623536
      In Stock
    $19.44
  • 0560
    Right Hinge Plate – Part Number: 11002763
    Right Hinge Plate
    Part Number: 11002763
      In Stock
    $27.20
  • 0563
    LEVER – Part Number: 00752102
    LEVER
    Part Number: 00752102
      In Stock
    $19.44
  • 0566
    INDICATOR – Part Number: 00424819
    INDICATOR
    Part Number: 00424819
      In Stock
    $54.15
  • 0570
    POWER MODULE PROGRAM – Part Number: 12028528
    POWER MODULE PROGRAM
    Part Number: 12028528
      In Stock
    $252.73
  • 0570
    POWER MODULE PROGRAM – Part Number: 12016887
    POWER MODULE PROGRAM
    Part Number: 12016887
      In Stock
    $252.73
  • 0575
    POWER CORD – Part Number: 11031987
    POWER CORD
    Part Number: 11031987
      In Stock
    $34.15
  • 0576
    CABLE HARNESS – Part Number: 12008383
    CABLE HARNESS
    Part Number: 12008383
      In Stock
    $66.52
  • 0579
    CLIP – Part Number: 00637225
    CLIP
    Part Number: 00637225
      Special Order
    $6.47
  • 0581
    SCREW – Part Number: 00633945
    SCREW
    Part Number: 00633945
      In Stock
    $7.77
  • 0582
    SCREW – Part Number: 00423896
    SCREW
    Part Number: 00423896
      In Stock
    $11.67
  • 0585
    SCREW – Part Number: 00628739
    SCREW
    Part Number: 00628739
      Special Order
    $6.47
  • 0595
    Dishwasher Screw – Part Number: 00188670
    Dishwasher Screw
    Part Number: 00188670
      In Stock
    $11.67
  • 8102
    FILTER-MICRO – Part Number: 00428216
    FILTER-MICRO
    Part Number: 00428216
      On Order
    $12.95
  • 8130
    TEST STRIP-WATER HARDNES – Part Number: 00056317
    TEST STRIP-WATER HARDNES
    Part Number: 00056317
      Special Order
    $11.67
  • 8301
    INSTRUCTION MANUAL – Part Number: 18026299
    INSTRUCTION MANUAL
    Part Number: 18026299
      Special Order
    $16.85
  • 8310
    BROCHURE – Part Number: 18026308
    BROCHURE
    Part Number: 18026308
      Special Order
    $12.95
Diagram 6
Diagram 6 Diagram and Parts List for 10 Bosch Dishwasher
  • 0601
    TUBE – Part Number: 11018097
    TUBE
    Part Number: 11018097
      In Stock
    $43.56
  • 0603
    Dishwasher Spray Arm – Part Number: 00745856
    Dishwasher Spray Arm
    Part Number: 00745856
      In Stock
    $29.44
  • 0604
    SPRAY ARM – Part Number: 00744883
    SPRAY ARM
    Part Number: 00744883
      In Stock
    $15.54
  • 0605
    COVER – Part Number: 12038407
    COVER
    Part Number: 12038407
      In Stock
    $43.56
  • 0610
    FILTER-FINE – Part Number: 00751458
    FILTER-FINE
    Part Number: 00751458
      In Stock
    $31.08
  • 0611
    FILTER-MICRO – Part Number: 00645038
    FILTER-MICRO
    Part Number: 00645038
      In Stock
    $41.21
  • 0620
    Lower Dishrack – Part Number: 20007189
    Lower Dishrack
    Part Number: 20007189
      In Stock
    $132.55
  • 0621
    BOSCH – Part Number: 10040888
    BOSCH
    Part Number: 10040888
      On Order
    $51.22
  • 0621
    WHEEL – Part Number: 10004364
    WHEEL
    Part Number: 10004364
      No Longer Available
  • 0622
    Dishwasher Dishrack Handle – Part Number: 00628469
    Dishwasher Dishrack Handle
    Part Number: 00628469
      In Stock
    $24.61
  • 0623
    HOLDER – Part Number: 10002103
    HOLDER
    Part Number: 10002103
      In Stock
    $6.47
  • 0624
    Adjustable Tine Row Clip – Part Number: 00611981
    Adjustable Tine Row Clip
    Part Number: 00611981
      In Stock
    $6.47
  • 0625
    INSERT – Part Number: 12016780
    INSERT
    Part Number: 12016780
      No Longer Available
  • 0626
    INSERT – Part Number: 12014099
    INSERT
    Part Number: 12014099
      Special Order
    $20.72
  • 0627
    INSERT – Part Number: 12014098
    INSERT
    Part Number: 12014098
      Special Order
    $27.20
  • 0628
    HOLDER – Part Number: 00617903
    HOLDER
    Part Number: 00617903
      In Stock
    $7.77
  • 0629
    HOLDER – Part Number: 00611980
    HOLDER
    Part Number: 00611980
      In Stock
    $7.77
  • 0638
    HOLDER – Part Number: 10002102
    HOLDER
    Part Number: 10002102
      In Stock
    $6.47
  • 0640
    CROCKERY BASKET – Part Number: 20007068
    CROCKERY BASKET
    Part Number: 20007068
      In Stock
    $136.70
  • 0641
    RAIL-PULL OUT – Part Number: 12014546
    RAIL-PULL OUT
    Part Number: 12014546
      Special Order
    $81.79
  • 0642
    RAIL-PULL OUT – Part Number: 12014547
    RAIL-PULL OUT
    Part Number: 12014547
      Special Order
    $81.79
  • 0644
    Dishwasher Holder – Part Number: 00616989
    Dishwasher Holder
    Part Number: 00616989
      In Stock
    $6.47
  • 0646
    INSERT – Part Number: 00752276
    INSERT
    Part Number: 00752276
      No Longer Available
  • 0647
    HOLDER – Part Number: 00616990
    HOLDER
    Part Number: 00616990
      In Stock
    $6.47
  • 0649
    INSERT – Part Number: 10003481
    INSERT
    Part Number: 10003481
      Special Order
    $6.47
  • 0650
    CUP RACK – Part Number: 11040881
    CUP RACK
    Part Number: 11040881
      In Stock
    $6.49
  • 0660
    CUTLERY BASKET – Part Number: 00675794
    CUTLERY BASKET
    Part Number: 00675794
      On Order
    $34.15
  • 0670
    CUTLERY DRAWER – Part Number: 00770656
    CUTLERY DRAWER
    Part Number: 00770656
      In Stock
    $64.41
  • 0672
    HOLDER – Part Number: 00625710
    HOLDER
    Part Number: 00625710
      In Stock
    $54.15
  • 0674
    INSERT – Part Number: 11019630
    INSERT
    Part Number: 11019630
      Special Order
    $34.15
  • 0680
    HANDLE – Part Number: 00628804
    HANDLE
    Part Number: 00628804
      Special Order
    $19.44
  • 0686
    INSERT – Part Number: 00752274
    INSERT
    Part Number: 00752274
      No Longer Available
  • 8102
    FILTER-MICRO – Part Number: 00428216
    FILTER-MICRO
    Part Number: 00428216
      On Order
    $12.95
  • 8130
    TEST STRIP-WATER HARDNES – Part Number: 00056317
    TEST STRIP-WATER HARDNES
    Part Number: 00056317
      Special Order
    $11.67
  • 8301
    INSTRUCTION MANUAL – Part Number: 18026299
    INSTRUCTION MANUAL
    Part Number: 18026299
      Special Order
    $16.85
  • 8310
    BROCHURE – Part Number: 18026308
    BROCHURE
    Part Number: 18026308
      Special Order
    $12.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

Be the first to ask our experts a question about this part!

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
