Bosch Dishwasher Replacement Parts For Model SHX4AP05UC-05

We Sell Only Genuine Bosch Parts

Find Bosch SHX4AP05UC-05 Parts By Symptom

Leaking

35%

Not draining

31%

Not cleaning dishes properly

10%

Door latch failure

7%

Will not fill with water

5%

Will Not Start

4%

Will not dispense detergent

3%

Noisy

2%

Door won’t close

2%

Popular Parts for SHX4AP05UC-05

Search Within Model

Questions & Answers for Bosch SHX4AP05UC-05
Browse all Parts Search by Area
Diagram 1 Diagram and Parts List for  Bosch Dishwasher
Diagram 1
Diagram 2 Diagram and Parts List for  Bosch Dishwasher
Diagram 2
Diagram 3 Diagram and Parts List for  Bosch Dishwasher
Diagram 3
Diagram 4 Diagram and Parts List for  Bosch Dishwasher
Diagram 4
Diagram 5 Diagram and Parts List for  Bosch Dishwasher
Diagram 5
Diagram 6 Diagram and Parts List for  Bosch Dishwasher
Diagram 6
Previous Showing All Parts Next

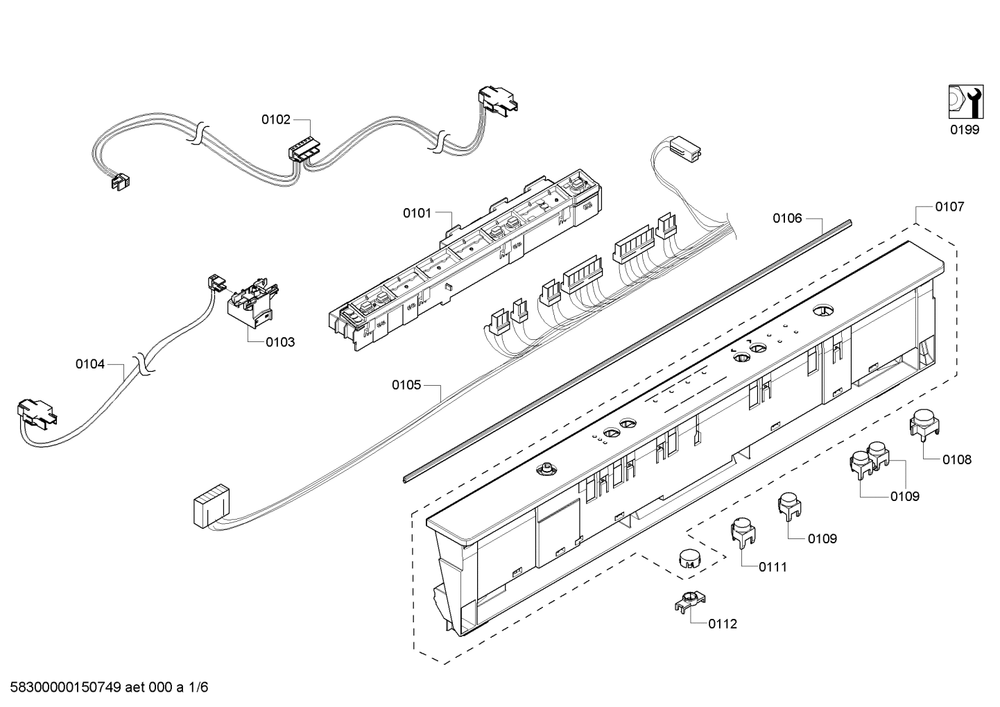

Diagram 1
Diagram 1 Diagram and Parts List for  Bosch Dishwasher
  • 0101
    CONTROL UNIT – Part Number: 00676479
    CONTROL UNIT
    Part Number: 00676479
      Special Order
    $117.95
  • 0102
    CABLE – Part Number: 00648135
    CABLE
    Part Number: 00648135
      In Stock
    $76.45
  • 0103
    SWITCH – Part Number: 00611295
    SWITCH
    Part Number: 00611295
      In Stock
    $28.42
  • 0104
    CABLE – Part Number: 00648135
    CABLE
    Part Number: 00648135
      In Stock
    $76.45
  • 0105
    CABLE HARNESS – Part Number: 00645207
    CABLE HARNESS
    Part Number: 00645207
      In Stock
    $145.95
  • 0106
    00 Sealing – Part Number: 00668073
    00 Sealing
    Part Number: 00668073
      On Order
    $23.76
  • 0107
    PANEL-FACIA – Part Number: 00685162
    PANEL-FACIA
    Part Number: 00685162
      Special Order
    $126.95
  • 0108
    BUTTON – Part Number: 00611885
    BUTTON
    Part Number: 00611885
      Special Order
    $12.50
  • 0109
    Dishwasher Control Panel Button Set (Black) – Part Number: 00611881
    Dishwasher Control Panel Button Set (Black)
    Part Number: 00611881
      Special Order
    $6.26
  • 0111
    BUTTON – Part Number: 00616600
    BUTTON
    Part Number: 00616600
      Special Order
    $13.76
  • 0112
    BUTTON – Part Number: 00616831
    BUTTON
    Part Number: 00616831
      Special Order
    $6.25

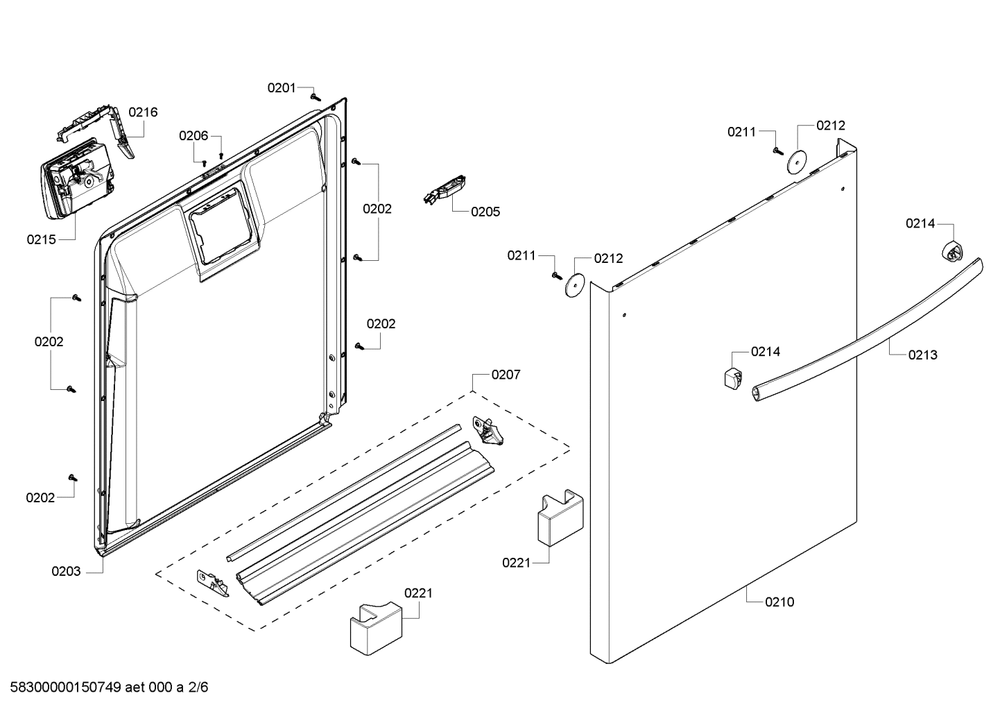

Diagram 2
Diagram 2 Diagram and Parts List for  Bosch Dishwasher
  • 0201
    00 Screw – Part Number: 00611311
    00 Screw
    Part Number: 00611311
      In Stock
    $13.76
  • 0202
    Inner Door Panel Screw Kit – Part Number: 00151703
    Inner Door Panel Screw Kit
    Part Number: 00151703
      On Order
    $10.00
  • 0203
    DOOR-INNER – Part Number: 00688501
    DOOR-INNER
    Part Number: 00688501
      In Stock
    $128.95
  • 0205
    Door Switch/Sensor – Part Number: 00611312
    Door Switch/Sensor
    Part Number: 00611312
      In Stock
    $35.24
  • 0206
    SCREW – Part Number: 00611659
    SCREW
    Part Number: 00611659
      Special Order
    $6.25
  • 0207
    SEAL-DOOR – Part Number: 00669221
    SEAL-DOOR
    Part Number: 00669221
      In Stock
    $30.00
  • 0210
    DOOR-OUTER – Part Number: 00683612
    DOOR-OUTER
    Part Number: 00683612
      Special Order
    $194.95
  • 0211
    SCREW – Part Number: 00427940
    SCREW
    Part Number: 00427940
      Special Order
    $6.25
  • 0212
    WASHER – Part Number: 00611862
    WASHER
    Part Number: 00611862
      On Order
    $6.26
  • 0213
    HANDLE-DOOR – Part Number: 00675631
    HANDLE-DOOR
    Part Number: 00675631
      Special Order
    $59.11
  • 0214
    Dishwasher Handlecap Shaped – Part Number: 00615352
    Dishwasher Handlecap Shaped
    Part Number: 00615352
      On Order
    $16.26
  • 0215
    DISPENSER – Part Number: 00645208
    DISPENSER
    Part Number: 00645208
      In Stock
    $83.95
  • 0216
    GUIDE – Part Number: 00645374
    GUIDE
    Part Number: 00645374
      Special Order
    $11.26
  • 0221
    SUPPORT – Part Number: 00647950
    SUPPORT
    Part Number: 00647950
      Special Order
    $6.26

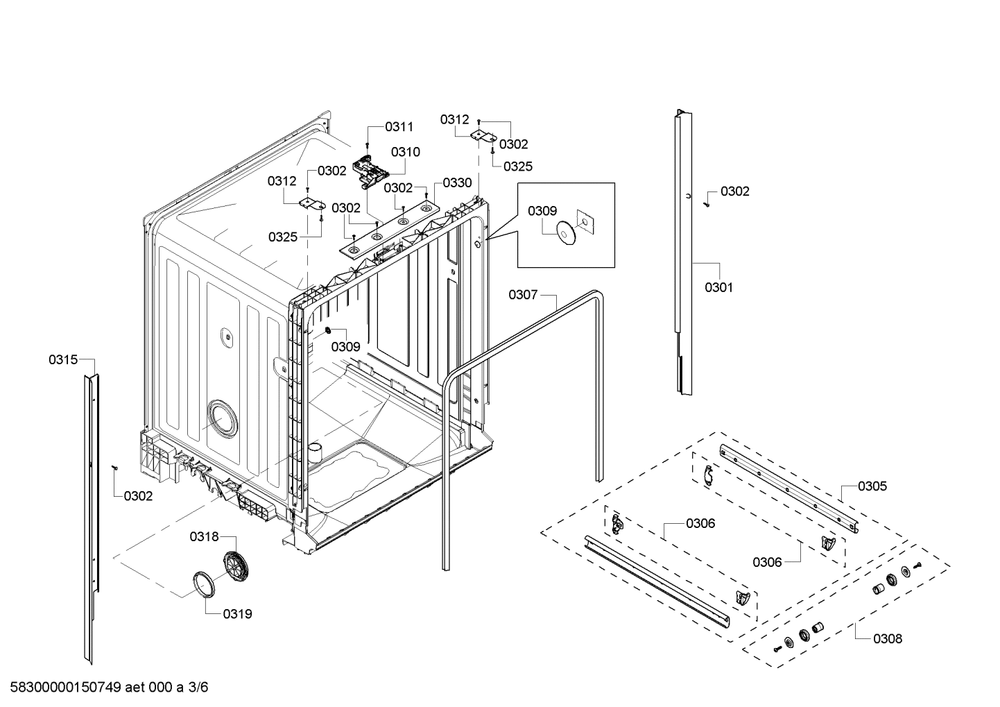

Diagram 3
Diagram 3 Diagram and Parts List for  Bosch Dishwasher
  • 0301
    STRIP – Part Number: 00749684
    STRIP
    Part Number: 00749684
      In Stock
    $18.76
  • 0302
    SCREW – Part Number: 00617588
    SCREW
    Part Number: 00617588
      In Stock
    $6.26
  • 0305
    RAIL – Part Number: 11050377
    RAIL
    Part Number: 11050377
      Special Order
    $15.00
  • 0306
    Dishrack Stopper Kit – Part Number: 00165254
    Dishrack Stopper Kit
    Part Number: 00165254
      In Stock
    $13.76
  • 0307
    SEALING – Part Number: 00645141
    SEALING
    Part Number: 00645141
      In Stock
    $30.69
  • 0308
    REEL – Part Number: 10002519
    REEL
    Part Number: 10002519
      In Stock
    $6.25
  • 0309
    CAP – Part Number: 00611863
    CAP
    Part Number: 00611863
      Special Order
    $6.26
  • 0310
    LOCK – Part Number: 10006917
    LOCK
    Part Number: 10006917
      In Stock
    $37.51
  • 0311
    SCREW – Part Number: 00611658
    SCREW
    Part Number: 00611658
      Special Order
    $6.25
  • 0312
    MOUNTING BRACKET – Part Number: 00611955
    MOUNTING BRACKET
    Part Number: 00611955
      In Stock
    $6.26
  • 0315
    STRIP – Part Number: 00749684
    STRIP
    Part Number: 00749684
      In Stock
    $18.76
  • 0318
    COVER – Part Number: 00420585
    COVER
    Part Number: 00420585
      Special Order
    $6.26
  • 0319
    SEALING – Part Number: 00420586
    SEALING
    Part Number: 00420586
      In Stock
    $32.96
  • 0325
    SCREW – Part Number: 00189670
    SCREW
    Part Number: 00189670
      In Stock
    $6.26
  • 0330
    Dishwasher Tub Frame Stiffener Bracket – Part Number: 00678930
    Dishwasher Tub Frame Stiffener Bracket
    Part Number: 00678930
      Special Order
    $25.00

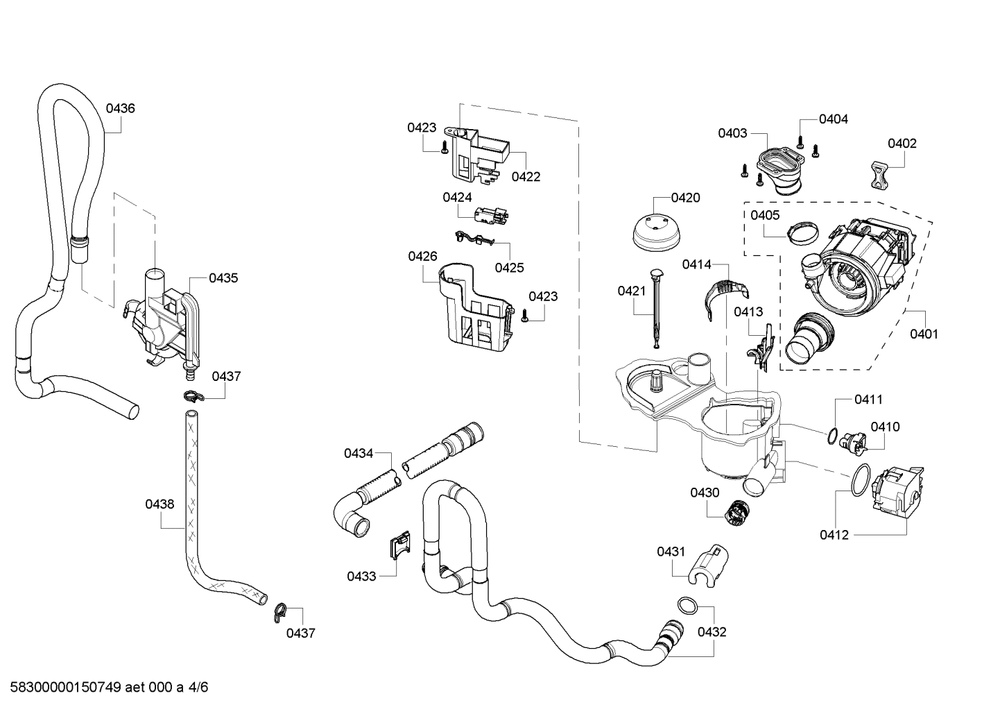

Diagram 4
Diagram 4 Diagram and Parts List for  Bosch Dishwasher
  • 0401
    HEAT PUMP – Part Number: 00669135
    HEAT PUMP
    Part Number: 00669135
      On Order
    $321.95
  • 0402
    00 Suspension – Part Number: 00611330
    00 Suspension
    Part Number: 00611330
      In Stock
    $6.26
  • 0403
    Dishwasher Circulation Pump Adapter – Part Number: 00611569
    Dishwasher Circulation Pump Adapter
    Part Number: 00611569
      Special Order
    $28.76
  • 0404
    SCREW – Part Number: 00617588
    SCREW
    Part Number: 00617588
      In Stock
    $6.26
  • 0405
    HOSE CLAMP – Part Number: 00172272
    HOSE CLAMP
    Part Number: 00172272
      In Stock
    $25.00
  • 0410
    SENSOR – Part Number: 00611323
    SENSOR
    Part Number: 00611323
      In Stock
    $42.05
  • 0411
    SENSOR – Part Number: 00611323
    SENSOR
    Part Number: 00611323
      In Stock
    $42.05
  • 0412
    Drain Pump - 55Hz – Part Number: 00611332
    Drain Pump - 55Hz
    Part Number: 00611332
      In Stock
    $57.07
  • 0413
    LID – Part Number: 00611322
    LID
    Part Number: 00611322
      On Order
    $22.50
  • 0414
    COVER – Part Number: 00611321
    COVER
    Part Number: 00611321
      In Stock
    $21.26
  • 0420
    HOOD – Part Number: 12006522
    HOOD
    Part Number: 12006522
      In Stock
    $10.00
  • 0421
    HOOD – Part Number: 12006522
    HOOD
    Part Number: 12006522
      In Stock
    $10.00
  • 0422
    HOUSING – Part Number: 12006523
    HOUSING
    Part Number: 12006523
      In Stock
    $27.50
  • 0423
    SCREW – Part Number: 00617588
    SCREW
    Part Number: 00617588
      In Stock
    $6.26
  • 0424
    SWITCH – Part Number: 00611665
    SWITCH
    Part Number: 00611665
      In Stock
    $16.26
  • 0425
    HOUSING – Part Number: 12006523
    HOUSING
    Part Number: 12006523
      In Stock
    $27.50
  • 0426
    HOUSING – Part Number: 12006523
    HOUSING
    Part Number: 12006523
      In Stock
    $27.50
  • 0430
    VALVE-NON RETURN – Part Number: 00611320
    VALVE-NON RETURN
    Part Number: 00611320
      On Order
    $22.50
  • 0431
    LOCK-CLAMP – Part Number: 00611566
    LOCK-CLAMP
    Part Number: 00611566
      Special Order
    $7.50
  • 0432
    Sump Drain Hose – Part Number: 00645149
    Sump Drain Hose
    Part Number: 00645149
      In Stock
    $21.26
  • 0433
    00 Stress Relief – Part Number: 00611325
    00 Stress Relief
    Part Number: 00611325
      Special Order
    $6.25
  • 0434
    HOSE-DRAIN – Part Number: 00668108
    HOSE-DRAIN
    Part Number: 00668108
      In Stock
    $30.69
  • 0435
    WATER INLET – Part Number: 00645147
    WATER INLET
    Part Number: 00645147
      In Stock
    $21.26
  • 0436
    HOSE-VENT – Part Number: 00645148
    HOSE-VENT
    Part Number: 00645148
      In Stock
    $15.00
  • 0437
    Hose Clamp – Part Number: 00417498
    Hose Clamp
    Part Number: 00417498
      In Stock
    $6.25
  • 0438
    Water Inlet Fill Hose – Part Number: 00496099
    Water Inlet Fill Hose
    Part Number: 00496099
      In Stock
    $25.00

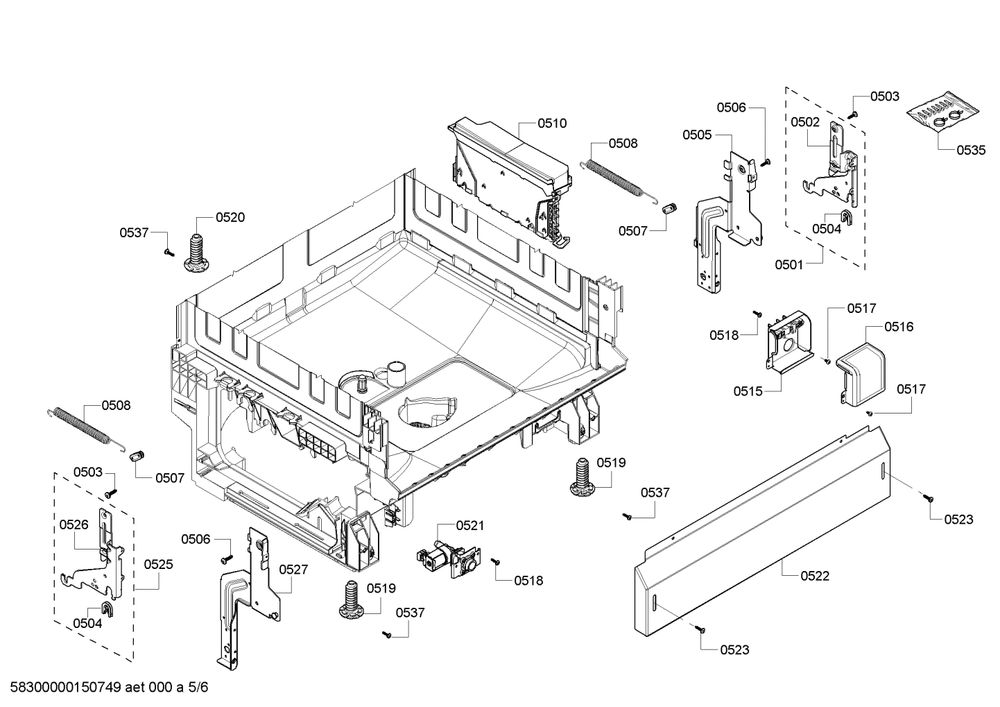

Diagram 5
Diagram 5 Diagram and Parts List for  Bosch Dishwasher
  • 0501
    LEVER – Part Number: 00498927
    LEVER
    Part Number: 00498927
      In Stock
    $27.50
  • 0502
    LEVER – Part Number: 00498927
    LEVER
    Part Number: 00498927
      In Stock
    $27.50
  • 0503
    SCREW – Part Number: 00423896
    SCREW
    Part Number: 00423896
      In Stock
    $11.26
  • 0504
    Dishwasher Door Hinge Lever Bearing – Part Number: 00165296
    Dishwasher Door Hinge Lever Bearing
    Part Number: 00165296
      In Stock
    $16.26
  • 0505
    HINGE – Part Number: 11012606
    HINGE
    Part Number: 11012606
      In Stock
    $35.24
  • 0506
    SCREW – Part Number: 00611649
    SCREW
    Part Number: 00611649
      In Stock
    $6.26
  • 0507
    HOLDER – Part Number: 00606474
    HOLDER
    Part Number: 00606474
      In Stock
    $11.26
  • 0508
    SPRING – Part Number: 00426021
    SPRING
    Part Number: 00426021
      In Stock
    $28.42
  • 0510
    CONTROL UNIT – Part Number: 00701523
    CONTROL UNIT
    Part Number: 00701523
      In Stock
    $277.95
  • 0515
    TERMINAL BOX – Part Number: 00640476
    TERMINAL BOX
    Part Number: 00640476
      In Stock
    $28.42
  • 0516
    COVER – Part Number: 00640477
    COVER
    Part Number: 00640477
      In Stock
    $13.76
  • 0517
    SCREW – Part Number: 00605743
    SCREW
    Part Number: 00605743
      In Stock
    $6.26
  • 0518
    SCREW – Part Number: 00617588
    SCREW
    Part Number: 00617588
      In Stock
    $6.26
  • 0519
    FOOT – Part Number: 00617586
    FOOT
    Part Number: 00617586
      In Stock
    $18.76
  • 0520
    FOOT – Part Number: 00617585
    FOOT
    Part Number: 00617585
      In Stock
    $6.26
  • 0521
    Water Inlet Valve – Part Number: 00607335
    Water Inlet Valve
    Part Number: 00607335
      In Stock
    $62.50
  • 0522
    PANEL-BASE – Part Number: 00668687
    PANEL-BASE
    Part Number: 00668687
      In Stock
    $61.15
  • 0523
    SCREW – Part Number: 00603934
    SCREW
    Part Number: 00603934
      In Stock
    $7.50
  • 0525
    LEVER – Part Number: 00498928
    LEVER
    Part Number: 00498928
      In Stock
    $27.50
  • 0526
    LEVER – Part Number: 00498928
    LEVER
    Part Number: 00498928
      In Stock
    $27.50
  • 0527
    HINGE – Part Number: 11012606
    HINGE
    Part Number: 11012606
      In Stock
    $35.24
  • 0535
    INSTALLATION SET – Part Number: 10012663
    INSTALLATION SET
    Part Number: 10012663
      Special Order
    $28.42
  • 0537
    Dishwasher Screw – Part Number: 00188670
    Dishwasher Screw
    Part Number: 00188670
      On Order
    $11.26

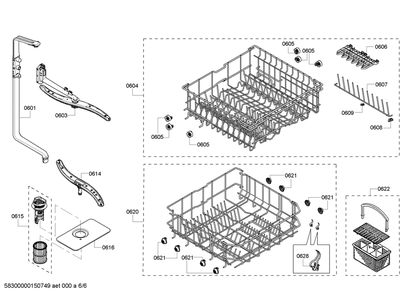

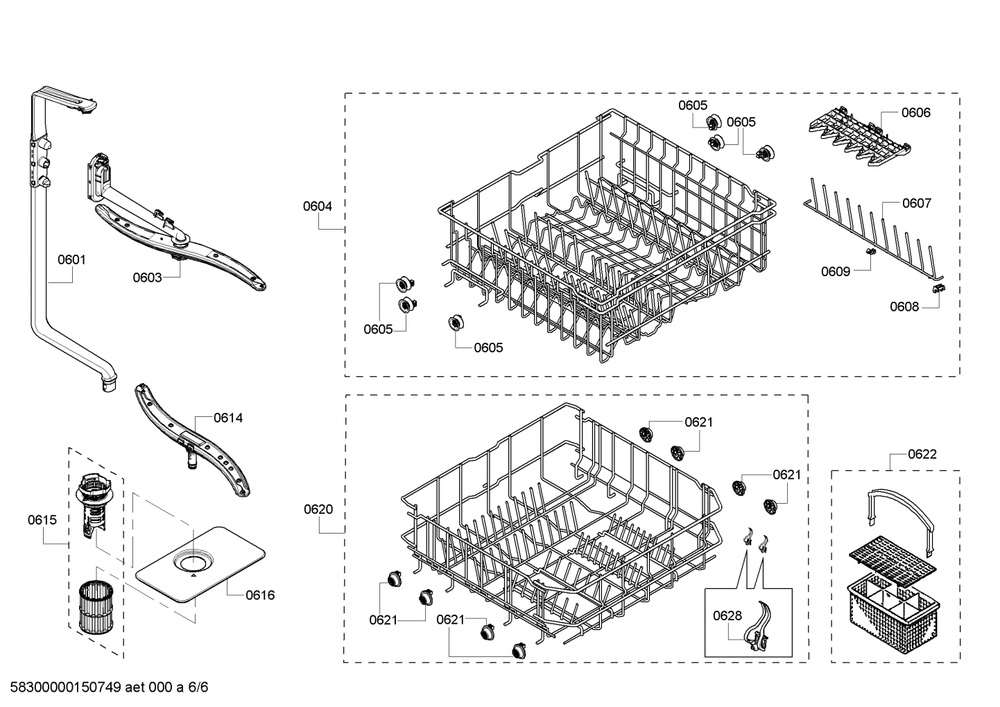

Diagram 6
Diagram 6 Diagram and Parts List for  Bosch Dishwasher
  • 0601
    00 Tube – Part Number: 00668347
    00 Tube
    Part Number: 00668347
      Special Order
    $47.73
  • 0603
    SPRAY ARM – Part Number: 00668385
    SPRAY ARM
    Part Number: 00668385
      In Stock
    $40.91
  • 0604
    Upper Dish Rack - Gray – Part Number: 00248820
    Upper Dish Rack - Gray
    Part Number: 00248820
      In Stock
    $436.95
  • 0605
    Upper Rack Roller – Part Number: 10032849
    Upper Rack Roller
    Part Number: 10032849
      In Stock
    $12.50
  • 0606
    CUP RACK – Part Number: 00676468
    CUP RACK
    Part Number: 00676468
      Special Order
    $16.26
  • 0607
    00 Insert – Part Number: 00752981
    00 Insert
    Part Number: 00752981
      Special Order
    $23.76
  • 0608
    HOLDER – Part Number: 00616990
    HOLDER
    Part Number: 00616990
      In Stock
    $6.25
  • 0609
    Dishwasher Holder – Part Number: 00616989
    Dishwasher Holder
    Part Number: 00616989
      In Stock
    $6.25
  • 0614
    SPRAY ARM – Part Number: 00668384
    SPRAY ARM
    Part Number: 00668384
      Special Order
    $27.50
  • 0615
    FILTER-MICRO – Part Number: 00645038
    FILTER-MICRO
    Part Number: 00645038
      In Stock
    $39.78
  • 0616
    FILTER-FINE – Part Number: 00703698
    FILTER-FINE
    Part Number: 00703698
      Special Order
    $32.96
  • 0620
    CROCKERY BASKET – Part Number: 20004463
    CROCKERY BASKET
    Part Number: 20004463
      Special Order
    $62.17
  • 0621
    BOSCH – Part Number: 10040888
    BOSCH
    Part Number: 10040888
      On Order
    $49.44
  • 0622
    CUTLERY BASKET – Part Number: 00093046
    CUTLERY BASKET
    Part Number: 00093046
      In Stock
    $52.27
  • 0628
    HOLDER – Part Number: 00617609
    HOLDER
    Part Number: 00617609
      Special Order
    $6.25

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
