Bosch (06034) 2" Rotary Hammer Demolition Hammer Replacement Parts For Model 11209 (0611209034)

Bosch Parts We Sell Only Genuine Bosch Parts

Popular Parts for 11209

Search Within Model

Questions & Answers for Bosch 11209
Browse all Parts Search by Area
Miscellaneous Parts Diagram and Parts List for 0611209034 Bosch Demolition Hammer
Miscellaneous Parts

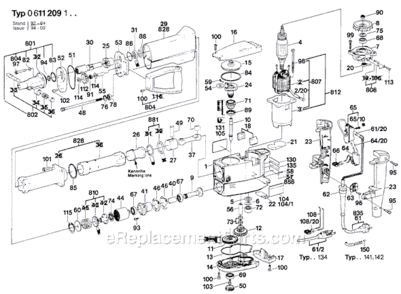

Page A Diagram and Parts List for 0611209034 Bosch Demolition Hammer
Page A
Page B Diagram and Parts List for 0611209034 Bosch Demolition Hammer
Page B
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for 0611209034 Bosch Demolition Hammer
  • 1/1
    SCREW – Part Number: 2910141213
    SCREW
    Part Number: 2910141213
      Special Order
    $8.20
  • 2
    Field 115V – Part Number: 1617031010
    Field 115V
    Part Number: 1617031010
      No Longer Available
  • 3
    Field Housing – Part Number: 1617000059
    Field Housing
    Part Number: 1617000059
      No Longer Available
  • 38
    Guide Tube – Part Number: 1617031014
    Guide Tube
    Part Number: 1617031014
      No Longer Available
  • 52
    Gear Housing Cover – Part Number: 1615806066
    Gear Housing Cover
    Part Number: 1615806066
      No Longer Available
  • 53
    BEARING FLANGE – Part Number: 1615806064
    BEARING FLANGE
    Part Number: 1615806064
      Special Order
    $235.41
  • 81
    Lock Washer – Part Number: 1600150006
    Lock Washer
    Part Number: 1600150006
      No Longer Available
  • 97
    SCREW – Part Number: 1613414007
    SCREW
    Part Number: 1613414007
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 801
    Tool Holder Assembly – Part Number: 1617000102
    Tool Holder Assembly
    Part Number: 1617000102
      No Longer Available
  • 888
    NAMEPLATE – Part Number: 1601106032
    NAMEPLATE
    Part Number: 1601106032
      Special Order
    $5.95
  • A654
    Handle Pipe – Part Number: 2600762000
    Handle Pipe
    Part Number: 2600762000
      No Longer Available
Page A
Page A Diagram and Parts List for 0611209034 Bosch Demolition Hammer
  • 1
    Motor Housing – Part Number: 1615106036
    Motor Housing
    Part Number: 1615106036
      No Longer Available
  • 2/2
    END SPLICE – Part Number: 1900452012
    END SPLICE
    Part Number: 1900452012
      In Stock
    $5.95
  • 4
    Armature 115V – Part Number: 1614011020
    Armature 115V
    Part Number: 1614011020
      No Longer Available
  • 5
    FELT SEAL – Part Number: 1610108012
    FELT SEAL
    Part Number: 1610108012
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    WASHER – Part Number: 1610102013
    WASHER
    Part Number: 1610102013
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Bearing Flange – Part Number: 1615805060
    Bearing Flange
    Part Number: 1615805060
      No Longer Available
  • 8
    Fan – Part Number: 1616610047
    Fan
    Part Number: 1616610047
      No Longer Available
  • 9
    PINION GEAR – Part Number: 1616333016
    PINION GEAR
    Part Number: 1616333016
      Special Order
    $83.44
  • 10
    SHAFT – Part Number: 1613159007
    SHAFT
    Part Number: 1613159007
      Special Order
    $77.94
  • 11
    ECCENTRIC GEAR – Part Number: 1616317029
    ECCENTRIC GEAR
    Part Number: 1616317029
      Special Order
    $99.13
  • 12
    GEAR – Part Number: 1616328025
    GEAR
    Part Number: 1616328025
      Special Order
    $90.81
  • 13
    GASKET – Part Number: 1611015023
    GASKET
    Part Number: 1611015023
      Special Order
    $9.42
  • 14
    GEAR HOUSING – Part Number: 1615808050
    GEAR HOUSING
    Part Number: 1615808050
      Special Order
    $77.94
  • 15
    ECCENTRIC COVER – Part Number: 1615500168
    ECCENTRIC COVER
    Part Number: 1615500168
      Special Order
    $5.95
  • 16
    MOTOR HOUSING COVER – Part Number: 1615500276
    MOTOR HOUSING COVER
    Part Number: 1615500276
      In Stock
    $60.42
  • 17
    COVER – Part Number: 1615500261
    COVER
    Part Number: 1615500261
      Special Order
    $16.60
  • 18
    BRUSH COVER – Part Number: 1615500282
    BRUSH COVER
    Part Number: 1615500282
      Special Order
    $5.95
  • 20
    Spiral Spring – Part Number: 1614652000
    Spiral Spring
    Part Number: 1614652000
      No Longer Available
  • 21
    Upper Handle Buffer – Part Number: 1612392001
    Upper Handle Buffer
    Part Number: 1612392001
      No Longer Available
  • 22
    LOWER HANDLE BUFFER – Part Number: 1612392000
    LOWER HANDLE BUFFER
    Part Number: 1612392000
      Special Order
    $6.15
  • 23
    HANDLE ASSEMBLY – Part Number: 1615133025
    HANDLE ASSEMBLY
    Part Number: 1615133025
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $46.16
  • 24
    Eccentric Shaft – Part Number: 1616110029
    Eccentric Shaft
    Part Number: 1616110029
      No Longer Available
  • 25
    DRIVE GEAR – Part Number: 1616490024
    DRIVE GEAR
    Part Number: 1616490024
      Special Order
    $90.81
  • 26
    STRIKER – Part Number: 1618710058
    STRIKER
    Part Number: 1618710058
      Special Order
    $66.80
  • 27
    PISTON – Part Number: 1618700047
    PISTON
    Part Number: 1618700047
      Special Order
    $41.62
  • 29
    Plastic Sleeve – Part Number: 1615190019
    Plastic Sleeve
    Part Number: 1615190019
      No Longer Available
  • 30
    DRILL HOLDER – Part Number: 1618598100
    DRILL HOLDER
    Part Number: 1618598100
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $143.08
  • 31
    Bevel Washer – Part Number: 1610114015
    Bevel Washer
    Part Number: 1610114015
      No Longer Available
  • 37
    Connecting Rod – Part Number: 1612001029
    Connecting Rod
    Part Number: 1612001029
      No Longer Available
  • 40
    Sleeve – Part Number: 1610400020
    Sleeve
    Part Number: 1610400020
      No Longer Available
  • 41
    Coupling – Part Number: 1615801022
    Coupling
    Part Number: 1615801022
      No Longer Available
  • 42/810
    CLUTCH FACE – Part Number: 1617000091
    CLUTCH FACE
    Part Number: 1617000091
      Special Order
    $128.62
  • 43/810
    CLUTCH FACE – Part Number: 1617000091
    CLUTCH FACE
    Part Number: 1617000091
      Special Order
    $128.62
  • 44
    CLUTCH HOUSING – Part Number: 1616409005
    CLUTCH HOUSING
    Part Number: 1616409005
      Special Order
    $116.22
  • 45/810
    CLUTCH FACE – Part Number: 1617000091
    CLUTCH FACE
    Part Number: 1617000091
      Special Order
    $128.62
  • 46
    Shim – Part Number: 1610134004
    Shim
    Part Number: 1610134004
      No Longer Available
  • 48
    SHAFT – Part Number: 1613060009
    SHAFT
    Part Number: 1613060009
      Special Order
    $107.60
  • 49
    WRIST PIN – Part Number: 1610300058
    WRIST PIN
    Part Number: 1610300058
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 50
    RETAINING SCREW – Part Number: 1613465003
    RETAINING SCREW
    Part Number: 1613465003
      Special Order
    $21.20
  • 51
    GASKET – Part Number: 1610210048
    GASKET
    Part Number: 1610210048
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 54
    WASHER – Part Number: 1610113005
    WASHER
    Part Number: 1610113005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 55
    PINION – Part Number: 1610300052
    PINION
    Part Number: 1610300052
      Special Order
    $7.10
  • 56
    PINION – Part Number: 1610300057
    PINION
    Part Number: 1610300057
      Special Order
    $9.42
  • 57
    Name Plate – Part Number: 1611104001
    Name Plate
    Part Number: 1611104001
      No Longer Available
  • 58
    ROUND-HEAD GROOVED PIN – Part Number: 2917721034
    ROUND-HEAD GROOVED PIN
    Part Number: 2917721034
      Special Order
    Minimum Quantity of 2 required
    $7.10
  • 59
    COTTER PIN – Part Number: 1904681350
    COTTER PIN
    Part Number: 1904681350
      Special Order
    $5.95
  • 60
    Washer – Part Number: 1610101010
    Washer
    Part Number: 1610101010
      No Longer Available
  • 61
    POWER CORD – Part Number: 1604460092
    POWER CORD
    Part Number: 1604460092
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $28.68
  • 61/2
    END SPLICE – Part Number: 1900452003
    END SPLICE
    Part Number: 1900452003
      In Stock
    $5.95
  • 62
    CORD PROTECTOR – Part Number: 3600703011
    CORD PROTECTOR
    Part Number: 3600703011
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.95
  • 63
    Cord Clamp – Part Number: 1611302007
    Cord Clamp
    Part Number: 1611302007
      No Longer Available
  • 64/20
    END SPLICE – Part Number: 1900452012
    END SPLICE
    Part Number: 1900452012
      In Stock
    $5.95
  • 65
    Switch – Part Number: 1617200017
    Switch
    Part Number: 1617200017
      No Longer Available
  • 65/1
    CHEESE HEAD SCREW – Part Number: 2603410001
    CHEESE HEAD SCREW
    Part Number: 2603410001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 66
    TERMINAL BLOCK – Part Number: 1611091002
    TERMINAL BLOCK
    Part Number: 1611091002
      Special Order
    $5.95
  • 67
    DEEP-GROOVE BALL BEARING – Part Number: 1900905163
    DEEP-GROOVE BALL BEARING
    Part Number: 1900905163
      Special Order
    $58.96
  • 68
    BALL BEARING – Part Number: 1610905001
    BALL BEARING
    Part Number: 1610905001
      Special Order
    $28.68
  • 69
    Ball Bearing – Part Number: 1900900302
    Ball Bearing
    Part Number: 1900900302
      No Longer Available
  • 70
    BALL BEARING – Part Number: 1610910049
    BALL BEARING
    Part Number: 1610910049
      Special Order
    $41.62
  • 71
    NEEDLE BEARING – Part Number: 1610910060
    NEEDLE BEARING
    Part Number: 1610910060
      Special Order
    $41.62
  • 72
    NEEDLE BEARING – Part Number: 1610910007
    NEEDLE BEARING
    Part Number: 1610910007
      Special Order
    $41.62
  • 73
    NEEDLE BEARING – Part Number: 1610913001
    NEEDLE BEARING
    Part Number: 1610913001
      Special Order
    $18.88
  • 74
    THRUST BEARING – Part Number: 1600920000
    THRUST BEARING
    Part Number: 1600920000
      Special Order
    $9.42
  • 75
    C-CLIP – Part Number: 2916660013
    C-CLIP
    Part Number: 2916660013
      Special Order
    $5.95
  • 76
    Retaining Ring – Part Number: 2916660010
    Retaining Ring
    Part Number: 2916660010
      No Longer Available
  • 78
    BALL BEARING – Part Number: 1900905159
    BALL BEARING
    Part Number: 1900905159
      Special Order
    $41.62
  • 82
    LOCK WASHER – Part Number: 2916690007
    LOCK WASHER
    Part Number: 2916690007
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    O-RING – Part Number: 1900210136
    O-RING
    Part Number: 1900210136
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 84
    O-RING – Part Number: 1900210160
    O-RING
    Part Number: 1900210160
      In Stock
    $12.52
  • 85
    O-RING – Part Number: 1900210152
    O-RING
    Part Number: 1900210152
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 86
    O-RING – Part Number: 1900210130
    O-RING
    Part Number: 1900210130
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 88
    O-RING – Part Number: 1610210042
    O-RING
    Part Number: 1610210042
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 89
    OIL SEAL – Part Number: 2916740053
    OIL SEAL
    Part Number: 2916740053
      Special Order
    $23.70
  • 90
    NUT – Part Number: 2915061005
    NUT
    Part Number: 2915061005
      Special Order
    $5.95
  • 91
    NEEDLE BEARING – Part Number: 1610913006
    NEEDLE BEARING
    Part Number: 1610913006
      In Stock
    $9.42
  • 93
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 2910141154
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 2910141154
      Special Order
    $5.95
  • 95
    SHEET METAL SCREW – Part Number: 2910611020
    SHEET METAL SCREW
    Part Number: 2910611020
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 96
    CHEESE HEAD SCREW – Part Number: 2910021118
    CHEESE HEAD SCREW
    Part Number: 2910021118
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 98
    SHEET METAL SCREW – Part Number: 1613412001
    SHEET METAL SCREW
    Part Number: 1613412001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 99
    SCREW – Part Number: 2910021204
    SCREW
    Part Number: 2910021204
      Special Order
    $5.95
  • 100
    SCREW – Part Number: 2910141199
    SCREW
    Part Number: 2910141199
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 101
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 2910141244
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 2910141244
      In Stock
    $5.95
  • 102
    SCREW – Part Number: 2910151162
    SCREW
    Part Number: 2910151162
      Special Order
    $5.95
  • 103
    Screw – Part Number: 2910540238
    Screw
    Part Number: 2910540238
      No Longer Available
  • 104/1
    Label (11209) – Part Number: 1611110494
    Label (11209)
    Part Number: 1611110494
      No Longer Available
  • 105
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1611110468
      No Longer Available
  • 108
    Cable – Part Number: 1614437008
    Cable
    Part Number: 1614437008
      No Longer Available
  • 108/2
    Wire Sleeve – Part Number: 1610452003
    Wire Sleeve
    Part Number: 1610452003
      No Longer Available
  • 110
    Reference Plate – Part Number: 1601110449
    Reference Plate
    Part Number: 1601110449
      No Longer Available
  • 112
    Gear – Part Number: 1616317027
    Gear
    Part Number: 1616317027
      No Longer Available
  • 114
    WASHER – Part Number: 1600101641
    WASHER
    Part Number: 1600101641
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 115
    RETAINING RING – Part Number: 2916660020
    RETAINING RING
    Part Number: 2916660020
      Special Order
    $5.95
  • 802
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 807
    Field 115V – Part Number: 1617031010
    Field 115V
    Part Number: 1617031010
      No Longer Available
  • 810
    CLUTCH FACE – Part Number: 1617000091
    CLUTCH FACE
    Part Number: 1617000091
      Special Order
    $128.62
  • 812
    Field Housing – Part Number: 1617000059
    Field Housing
    Part Number: 1617000059
      No Longer Available
  • 881
    Seal Kit – Part Number: 1617000172
    Seal Kit
    Part Number: 1617000172
      No Longer Available
Page B
Page B Diagram and Parts List for 0611209034 Bosch Demolition Hammer
  • 2/2
    END SPLICE – Part Number: 1900452012
    END SPLICE
    Part Number: 1900452012
      In Stock
    $5.95
  • 13
    GASKET – Part Number: 1611015023
    GASKET
    Part Number: 1611015023
      Special Order
    $9.42
  • 29
    Plastic Sleeve – Part Number: 1615190019
    Plastic Sleeve
    Part Number: 1615190019
      No Longer Available
  • 33
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 34
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 35
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 36
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 39
    Seal Kit – Part Number: 1617000172
    Seal Kit
    Part Number: 1617000172
      No Longer Available
  • 51
    GASKET – Part Number: 1610210048
    GASKET
    Part Number: 1610210048
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 82
    LOCK WASHER – Part Number: 2916690007
    LOCK WASHER
    Part Number: 2916690007
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    O-RING – Part Number: 1900210136
    O-RING
    Part Number: 1900210136
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 84
    O-RING – Part Number: 1900210160
    O-RING
    Part Number: 1900210160
      In Stock
    $12.52
  • 85
    O-RING – Part Number: 1900210152
    O-RING
    Part Number: 1900210152
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 86
    O-RING – Part Number: 1900210130
    O-RING
    Part Number: 1900210130
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 88
    O-RING – Part Number: 1610210042
    O-RING
    Part Number: 1610210042
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 98
    SHEET METAL SCREW – Part Number: 1613412001
    SHEET METAL SCREW
    Part Number: 1613412001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 100
    SCREW – Part Number: 2910141199
    SCREW
    Part Number: 2910141199
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 802
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 804
    AUXILIARY D-HANDLE – Part Number: 1617000101
    AUXILIARY D-HANDLE
    Part Number: 1617000101
      In Stock
    $41.62
  • 807
    Field 115V – Part Number: 1617031010
    Field 115V
    Part Number: 1617031010
      No Longer Available
  • 807
    Field 115V – Part Number: 1617031010
    Field 115V
    Part Number: 1617031010
      No Longer Available
  • 808
    CARBON BRUSH SET – Part Number: 1617014110
    CARBON BRUSH SET
    Part Number: 1617014110
    ★★★★★
    ★★★★★
    (4)
      On Order
    $33.50
  • 809
    Guide Tube – Part Number: 1617031014
    Guide Tube
    Part Number: 1617031014
      No Longer Available
  • 810
    CLUTCH FACE – Part Number: 1617000091
    CLUTCH FACE
    Part Number: 1617000091
      Special Order
    $128.62
  • 812
    Field Housing – Part Number: 1617000059
    Field Housing
    Part Number: 1617000059
      No Longer Available
  • 828
    Barrel Assembly – Part Number: 1617000916
    Barrel Assembly
    Part Number: 1617000916
      No Longer Available
  • 881
    Seal Kit – Part Number: 1617000172
    Seal Kit
    Part Number: 1617000172
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
