Miscellaneous Parts Diagram and Parts List for 0611256259 Bosch Demolition Hammer
Miscellaneous Parts
Page A Diagram and Parts List for 0611256259 Bosch Demolition Hammer
Page A
Page B Diagram and Parts List for 0611256259 Bosch Demolition Hammer
Page B
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for 0611256259 Bosch Demolition Hammer
  • 4
    ON-OFF SWITCH – Part Number: 1617200067
    ON-OFF SWITCH
    Part Number: 1617200067
      Special Order
    $99.13
  • 85
    SWITCH SLIDE – Part Number: 1613231006
    SWITCH SLIDE
    Part Number: 1613231006
      Special Order
    $5.95
  • 86
    CONTACT MOUNT – Part Number: 1609280157
    CONTACT MOUNT
    Part Number: 1609280157
      Special Order
    $28.68
Page A

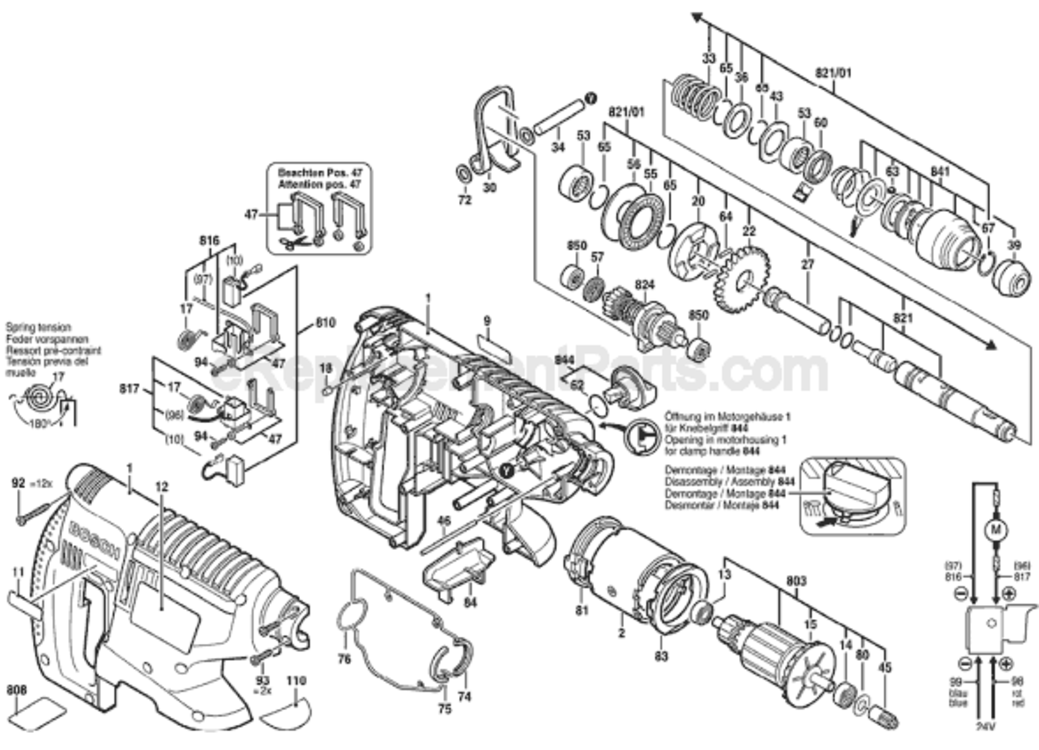

Page A Diagram and Parts List for 0611256259 Bosch Demolition Hammer
  • 1
    HOUSING SECTION – Part Number: 1615104030
    HOUSING SECTION
    Part Number: 1615104030
      Special Order
    $58.96
  • 2
    FIELD – Part Number: 2610942109
    FIELD
    Part Number: 2610942109
      Special Order
    $28.68
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1611110A85
      No Longer Available
  • 11
    Reference Plate – Part Number: 1611110A86
    Reference Plate
    Part Number: 1611110A86
      No Longer Available
  • 12
    Warning Plate – Part Number: 1611110A87
    Warning Plate
    Part Number: 1611110A87
      No Longer Available
  • 13
    Deep-Groove Ball Bearing – Part Number: 2610001147
    Deep-Groove Ball Bearing
    Part Number: 2610001147
      No Longer Available
  • 14
    Deep-Groove Ball Bearing – Part Number: 2610001147
    Deep-Groove Ball Bearing
    Part Number: 2610001147
      No Longer Available
  • 15
    Fan – Part Number: 1616610092
    Fan
    Part Number: 1616610092
      No Longer Available
  • 17
    Spiral Spring – Part Number: 2610907388
    Spiral Spring
    Part Number: 2610907388
      No Longer Available
  • 18
    RUBBER BUFFER – Part Number: 2603100056
    RUBBER BUFFER
    Part Number: 2603100056
      In Stock
    $5.95
  • 20
    SCREEN DISC – Part Number: 1616409012
    SCREEN DISC
    Part Number: 1616409012
      Special Order
    $9.42
  • 22
    Cylindrical Gear – Part Number: 1616317613
    Cylindrical Gear
    Part Number: 1616317613
      No Longer Available
  • 27
    STRIKER – Part Number: 1618710068
    STRIKER
    Part Number: 1618710068
      Special Order
    $16.60
  • 30
    DRIVE LEVER – Part Number: 1611911000
    DRIVE LEVER
    Part Number: 1611911000
      Special Order
    $16.60
  • 33
    COMPRESSION SPRING – Part Number: 1614634008
    COMPRESSION SPRING
    Part Number: 1614634008
      Special Order
    $5.95
  • 34
    BEARING PIN – Part Number: 1613100021
    BEARING PIN
    Part Number: 1613100021
      Special Order
    $5.95
  • 36
    SUPPORTING DISC – Part Number: 1610190021
    SUPPORTING DISC
    Part Number: 1610190021
      Special Order
    $5.95
  • 39
    PROTECTIVE CAP – Part Number: 1610508021
    PROTECTIVE CAP
    Part Number: 1610508021
      Special Order
    $5.95
  • 43
    SUPPORTING DISC – Part Number: 1610190020
    SUPPORTING DISC
    Part Number: 1610190020
      Special Order
    $5.95
  • 46
    STRAIGHT PIN – Part Number: 1613160022
    STRAIGHT PIN
    Part Number: 1613160022
      Special Order
    $5.95
  • 47
    INSULATING PLATE – Part Number: 1601010010
    INSULATING PLATE
    Part Number: 1601010010
      Special Order
    $8.20
  • 53
    NEEDLE BUSHING – Part Number: 1610910077
    NEEDLE BUSHING
    Part Number: 1610910077
      Special Order
    $5.95
  • 55
    Roller Thrust Bearing – Part Number: 1610920008
    Roller Thrust Bearing
    Part Number: 1610920008
      No Longer Available
  • 56
    SUPPORT DISC – Part Number: 1610102030
    SUPPORT DISC
    Part Number: 1610102030
      Special Order
    $5.95
  • 57
    ROLLER THRUST BEARING – Part Number: 1610920009
    ROLLER THRUST BEARING
    Part Number: 1610920009
      Special Order
    $5.95
  • 60
    SEAL RING – Part Number: 1610280006
    SEAL RING
    Part Number: 1610280006
      Special Order
    $5.95
  • 62
    O-RING – Part Number: 1610210125
    O-RING
    Part Number: 1610210125
      Special Order
    $5.95
  • 63
    BALL – Part Number: 1903230013
    BALL
    Part Number: 1903230013
      In Stock
    $5.95
  • 64
    STRAIGHT PIN – Part Number: 1613100019
    STRAIGHT PIN
    Part Number: 1613100019
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 65
    RETAINER – Part Number: 1614601018
    RETAINER
    Part Number: 1614601018
      Special Order
    $5.95
  • 67
    C-CLIP – Part Number: 3600224038
    C-CLIP
    Part Number: 3600224038
      Special Order
    $5.95
  • 72
    SHIM RING – Part Number: 1610100007
    SHIM RING
    Part Number: 1610100007
      Special Order
    $5.95
  • 74
    SEALING FRAME – Part Number: 1611015045
    SEALING FRAME
    Part Number: 1611015045
      Special Order
    $9.42
  • 75
    SEAL RING – Part Number: 1611015041
    SEAL RING
    Part Number: 1611015041
      Special Order
    $5.95
  • 76
    SEAL RING – Part Number: 1610210138
    SEAL RING
    Part Number: 1610210138
      Special Order
    $5.95
  • 80
    SEALING WASHER – Part Number: 1610100008
    SEALING WASHER
    Part Number: 1610100008
      Special Order
    $5.95
  • 81
    LOCATING RING – Part Number: 1610290043
    LOCATING RING
    Part Number: 1610290043
      Special Order
    $5.95
  • 83
    LOCATING RING – Part Number: 1610290078
    LOCATING RING
    Part Number: 1610290078
      Special Order
    $5.95
  • 84
    INSERTED PART – Part Number: 1601016013
    INSERTED PART
    Part Number: 1601016013
      Special Order
    $5.95
  • 92
    SHEET METAL SCREW – Part Number: 2912401021
    SHEET METAL SCREW
    Part Number: 2912401021
      Special Order
    $5.95
  • 93
    SHEET METAL SCREW – Part Number: 2912401019
    SHEET METAL SCREW
    Part Number: 2912401019
      Special Order
    $5.95
  • 94
    SHEET METAL SCREW – Part Number: 2912401007
    SHEET METAL SCREW
    Part Number: 2912401007
      Special Order
    $5.95
  • 98
    CONNECTING CABLE – Part Number: 1614416012
    CONNECTING CABLE
    Part Number: 1614416012
      Special Order
    $5.95
  • 99
    CONNECTING CABLE – Part Number: 1614416011
    CONNECTING CABLE
    Part Number: 1614416011
      Special Order
    $5.95
  • 110
    WARNING PLATE – Part Number: 1611110A88
    WARNING PLATE
    Part Number: 1611110A88
      Special Order
    $7.10
  • 803
    ARMATURE WITH FAN – Part Number: 1617000511
    ARMATURE WITH FAN
    Part Number: 1617000511
      Special Order
    $128.62
  • 808
    NAMEPLATE – Part Number: 1611104999
    NAMEPLATE
    Part Number: 1611104999
      Special Order
    $5.95
  • 810
    Carbon-Brush Set – Part Number: 1617014131
    Carbon-Brush Set
    Part Number: 1617014131
      No Longer Available
  • 816
    BRUSH HOLDER – Part Number: 1617000379
    BRUSH HOLDER
    Part Number: 1617000379
      Special Order
    $21.20
  • 817
    BRUSH HOLDER – Part Number: 1617000380
    BRUSH HOLDER
    Part Number: 1617000380
      Special Order
    $18.88
  • 821
    Hammer Pipe – Part Number: 1617000320
    Hammer Pipe
    Part Number: 1617000320
      No Longer Available
  • 821/01
    HAMMER PIPE – Part Number: 1617000375
    HAMMER PIPE
    Part Number: 1617000375
      Special Order
    $77.94
  • 824
    JACK SHAFT – Part Number: 1617000314
    JACK SHAFT
    Part Number: 1617000314
      Special Order
    $83.44
  • 841
    PROTECTION SLEEVE – Part Number: 1617000303
    PROTECTION SLEEVE
    Part Number: 1617000303
      Special Order
    $26.20
  • 844
    CLAMP HANDLE – Part Number: 1617000322
    CLAMP HANDLE
    Part Number: 1617000322
      Special Order
    $7.10
  • 850
    BUSHING – Part Number: 1617000975
    BUSHING
    Part Number: 1617000975
      Special Order
    $10.90
Page B

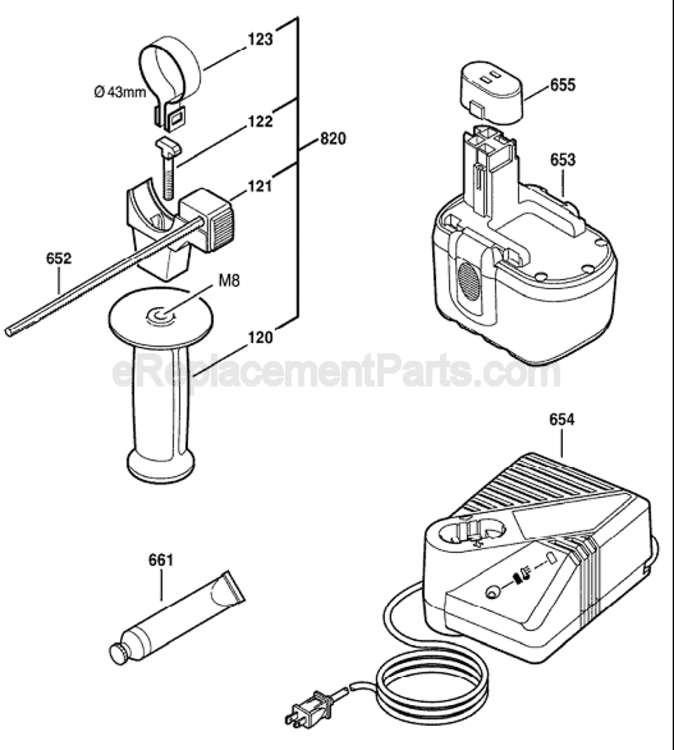

Page B Diagram and Parts List for 0611256259 Bosch Demolition Hammer
