Bosch Demolition Hammer Replacement Parts For Model GSH5E (0611318739)

We Sell Only Genuine Bosch Parts

Popular Parts for GSH5E

Search Within Model

Questions & Answers for Bosch GSH5E
Browse all Parts Search by Area

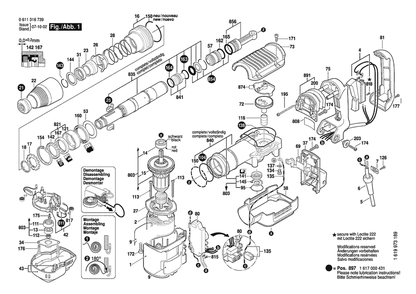

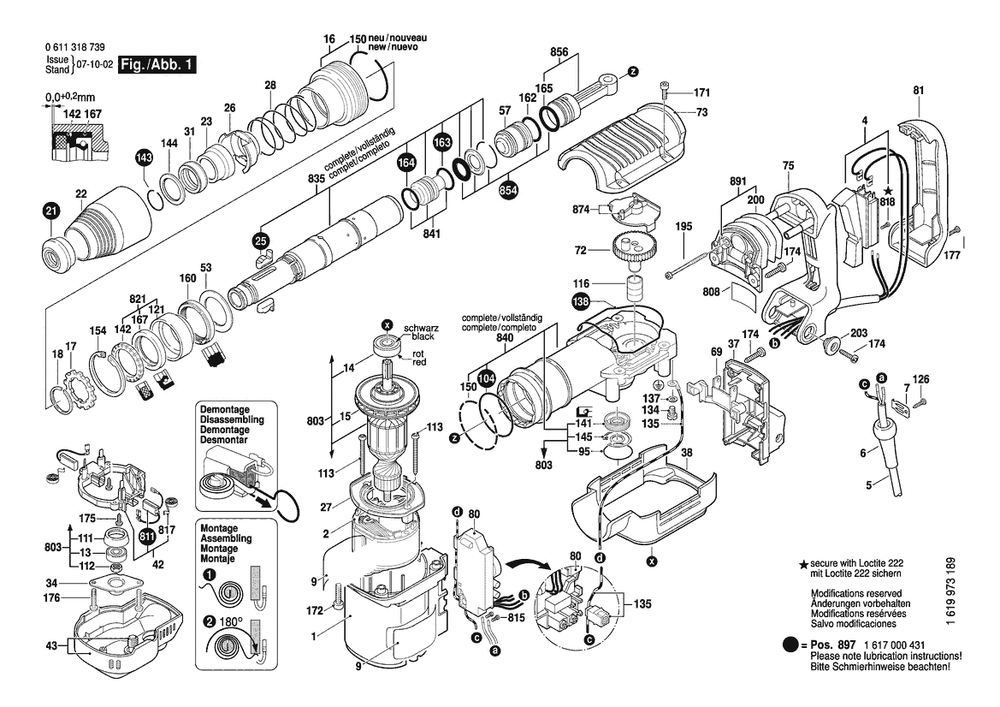

Section 1 Diagram and Parts List for 0611318739 Bosch Demolition Hammer
Section 1

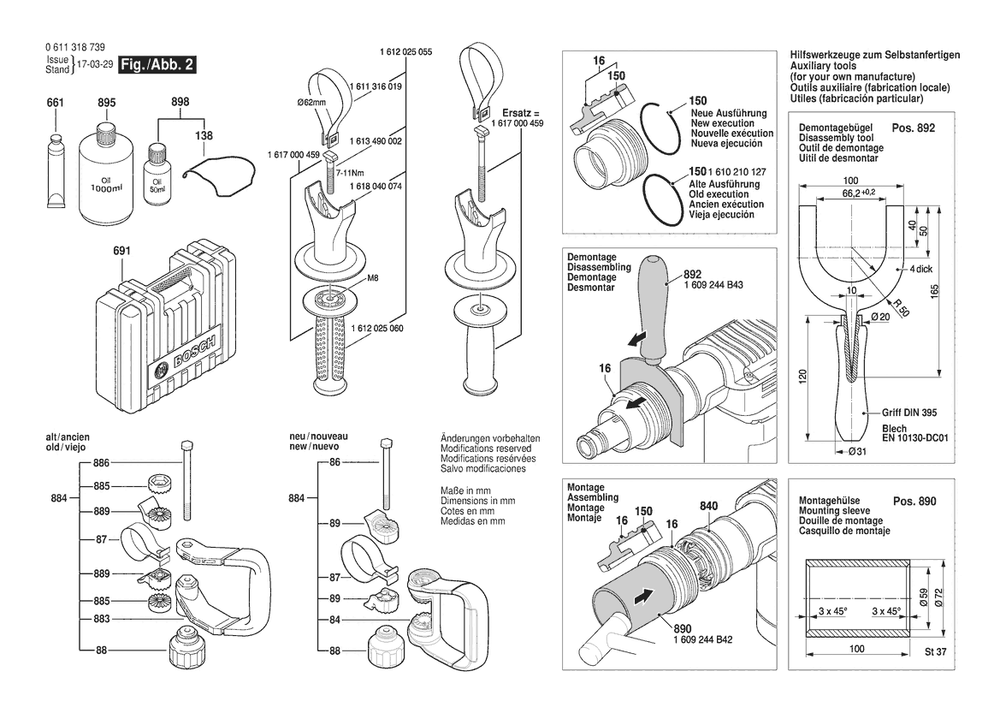

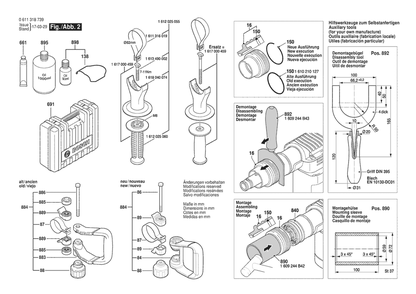

Section 2 Diagram and Parts List for 0611318739 Bosch Demolition Hammer
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 0611318739 Bosch Demolition Hammer
  • 1
    MOTOR HOUSING – Part Number: 1615102155
    MOTOR HOUSING
    Part Number: 1615102155
      On Order
    $33.84
  • 2
    FIELD – Part Number: 1614220133
    FIELD
    Part Number: 1614220133
      Special Order
    $52.95
  • 4
    SWITCH – Part Number: 1617200095
    SWITCH
    Part Number: 1617200095
      On Order
    $33.50
  • 5
    POWER CORD – Part Number: 1614461035
    POWER CORD
    Part Number: 1614461035
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $46.16
  • 7
    FASTENING CLAMP – Part Number: 1601302019
    FASTENING CLAMP
    Part Number: 1601302019
      In Stock
    $7.10
  • 9
    LABEL – Part Number: 1611110C62
    LABEL
    Part Number: 1611110C62
      Special Order
    $7.10
  • 9
    LABEL – Part Number: 1611110C72
    LABEL
    Part Number: 1611110C72
      Special Order
    $8.20
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 1610900026
    DEEP-GROOVE BALL BEARING
    Part Number: 1610900026
      In Stock
    $23.70
  • 14
    BALL BEARING – Part Number: 1610905041
    BALL BEARING
    Part Number: 1610905041
      In Stock
    $14.42
  • 15
    FAN – Part Number: 1616610090
    FAN
    Part Number: 1616610090
      In Stock
    $23.70
  • 16
    SLEEVE – Part Number: 1610499055
    SLEEVE
    Part Number: 1610499055
      In Stock
    $14.42
  • 17
    WASHER – Part Number: 1610241000
    WASHER
    Part Number: 1610241000
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 18
    RETAINING RING – Part Number: 1614601030
    RETAINING RING
    Part Number: 1614601030
      Special Order
    $5.95
  • 21
    PROTECTIVE CAP – Part Number: 1610508038
    PROTECTIVE CAP
    Part Number: 1610508038
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $10.90
  • 22
    SLEEVE – Part Number: 1610591030
    SLEEVE
    Part Number: 1610591030
      In Stock
    $9.42
  • 23
    STOP SLEEVE – Part Number: 1610520001
    STOP SLEEVE
    Part Number: 1610520001
      In Stock
    $23.70
  • 25
    STOPPING DEVICE – Part Number: 1612300036
    STOPPING DEVICE
    Part Number: 1612300036
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $23.70
  • 26
    INDEXING DISK – Part Number: 1610290076
    INDEXING DISK
    Part Number: 1610290076
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.52
  • 27
    AIR-DEFLECTOR RING – Part Number: 1610591028
    AIR-DEFLECTOR RING
    Part Number: 1610591028
      Special Order
    $5.95
  • 28
    COMPRESSION SPRING – Part Number: 1614621000
    COMPRESSION SPRING
    Part Number: 1614621000
      In Stock
    Minimum Quantity of 2 required
    $9.42
  • 31
    DAMPING RING – Part Number: 1610290049
    DAMPING RING
    Part Number: 1610290049
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 34
    FLANGE – Part Number: 1610516013
    FLANGE
    Part Number: 1610516013
      Special Order
    $5.95
  • 37
    BRACKET – Part Number: 1615500321
    BRACKET
    Part Number: 1615500321
      Special Order
    $9.42
  • 38
    COVER – Part Number: 1615190105
    COVER
    Part Number: 1615190105
      Special Order
    $30.48
  • 42
    BRUSH HOLDER – Part Number: 1614336046
    BRUSH HOLDER
    Part Number: 1614336046
      Special Order
    $58.96
  • 43
    FAN COVER – Part Number: 1615500410
    FAN COVER
    Part Number: 1615500410
      In Stock
    $26.20
  • 53
    WASHER – Part Number: 1610102054
    WASHER
    Part Number: 1610102054
      Special Order
    $7.10
  • 57
    STRIKER – Part Number: 1618710073
    STRIKER
    Part Number: 1618710073
      Special Order
    $41.62
  • 69
    BRACKET – Part Number: 1610099005
    BRACKET
    Part Number: 1610099005
      Special Order
    $5.95
  • 72
    ECCENTRIC GEAR – Part Number: 1600A01BG3
    ECCENTRIC GEAR
    Part Number: 1600A01BG3
      In Stock
    $58.96
  • 73
    GEAR HOUSING COVER – Part Number: 1615500360
    GEAR HOUSING COVER
    Part Number: 1615500360
      Special Order
    $30.47
  • 75
    HANDLE – Part Number: 1615132087
    HANDLE
    Part Number: 1615132087
      Special Order
    $77.94
  • 80
    Speed Control – Part Number: 1617233038
    Speed Control
    Part Number: 1617233038
      No Longer Available
  • 81
    HANDLE COVER – Part Number: 1615132088
    HANDLE COVER
    Part Number: 1615132088
      In Stock
    $38.24
  • 95
    O-RING – Part Number: 1610210173
    O-RING
    Part Number: 1610210173
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 104
    O-RING – Part Number: 1610210095
    O-RING
    Part Number: 1610210095
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 111
    BUSHING – Part Number: 1610290064
    BUSHING
    Part Number: 1610290064
      In Stock
    $5.95
  • 112
    HEXAGON NUT – Part Number: 1613300008
    HEXAGON NUT
    Part Number: 1613300008
      Special Order
    $5.95
  • 113
    SHEET METAL SCREW – Part Number: 1613435009
    SHEET METAL SCREW
    Part Number: 1613435009
      Special Order
    $5.95
  • 116
    INNER RING – Part Number: 1610311017
    INNER RING
    Part Number: 1610311017
      Special Order
    $12.52
  • 121
    BUSHING – Part Number: 1610328018
    BUSHING
    Part Number: 1610328018
      Special Order
    $28.68
  • 126
    SHEET METAL SCREW – Part Number: 2910211019
    SHEET METAL SCREW
    Part Number: 2910211019
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 134
    SLOTTED PAN-HEAD SCREW – Part Number: 2910110116
    SLOTTED PAN-HEAD SCREW
    Part Number: 2910110116
      Special Order
    $7.10
  • 135
    EARTH CONDUCTOR – Part Number: 1614431031
    EARTH CONDUCTOR
    Part Number: 1614431031
      In Stock
    $9.42
  • 137
    SPRING WASHER – Part Number: 2916069088
    SPRING WASHER
    Part Number: 2916069088
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 138
    GASKET – Part Number: 1611015050
    GASKET
    Part Number: 1611015050
      In Stock
    $14.42
  • 141
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1610290066
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1610290066
      In Stock
    $18.88
  • 142
    SEAL – Part Number: 1610290061
    SEAL
    Part Number: 1610290061
      Special Order
    $9.42
  • 143
    RETAINER – Part Number: 1614601021
    RETAINER
    Part Number: 1614601021
      In Stock
    $10.90
  • 144
    SUPPORTING DISC – Part Number: 1610251006
    SUPPORTING DISC
    Part Number: 1610251006
      In Stock
    $10.90
  • 145
    C-CLIP – Part Number: 1610119012
    C-CLIP
    Part Number: 1610119012
      In Stock
    $5.95
  • 150
    RETAINER – Part Number: 1614601041
    RETAINER
    Part Number: 1614601041
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 154
    C-CLIP – Part Number: 2916660024
    C-CLIP
    Part Number: 2916660024
      Special Order
    $9.42
  • 160
    RING – Part Number: 1610210172
    RING
    Part Number: 1610210172
      Special Order
    $12.52
  • 162
    O-RING – Part Number: 1610210091
    O-RING
    Part Number: 1610210091
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 163
    SEAL RING – Part Number: 1610290065
    SEAL RING
    Part Number: 1610290065
      In Stock
    $14.42
  • 164
    O-RING – Part Number: 1610210144
    O-RING
    Part Number: 1610210144
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 165
    O-RING – Part Number: 1610210153
    O-RING
    Part Number: 1610210153
      In Stock
    Minimum Quantity of 2 required
    $9.42
  • 167
    SEAL – Part Number: 1610290062
    SEAL
    Part Number: 1610290062
      On Order
    Minimum Quantity of 2 required
    $7.10
  • 171
    SCREW – Part Number: 1613435014
    SCREW
    Part Number: 1613435014
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 172
    TORX OVAL-HEAD SCREW – Part Number: 1613435013
    TORX OVAL-HEAD SCREW
    Part Number: 1613435013
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 174 / 176
    TORX OVAL-HEAD SCREW – Part Number: 1613435012
    TORX OVAL-HEAD SCREW
    Part Number: 1613435012
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 175
    SHEET METAL SCREW – Part Number: 2912401018
    SHEET METAL SCREW
    Part Number: 2912401018
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 177
    SHEET METAL SCREW – Part Number: 1603435051
    SHEET METAL SCREW
    Part Number: 1603435051
      Special Order
    $5.95
  • 195
    TORX OVAL-HEAD SCREW – Part Number: 1613435020
    TORX OVAL-HEAD SCREW
    Part Number: 1613435020
      Special Order
    $5.95
  • 200
    BELLOWS – Part Number: 1610284000
    BELLOWS
    Part Number: 1610284000
      Special Order
    $18.88
  • 203
    SUPPORT DISC – Part Number: 1610322009
    SUPPORT DISC
    Part Number: 1610322009
      Special Order
    $5.95
  • 803
    ARMATURE – Part Number: 1614011107
    ARMATURE
    Part Number: 1614011107
      In Stock
    $201.06
  • 808
    LABEL – Part Number: 160111A3H5
    LABEL
    Part Number: 160111A3H5
      Special Order
    $5.95
  • 811
    CARBON BRUSH SET – Part Number: 1617014144
    CARBON BRUSH SET
    Part Number: 1617014144
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $14.42
  • 815
    SCREW – Part Number: 1609271281
    SCREW
    Part Number: 1609271281
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 817
    SPIRAL SPRING – Part Number: 1614652004
    SPIRAL SPRING
    Part Number: 1614652004
      In Stock
    Minimum Quantity of 2 required
    $8.20
  • 818
    CHEESE HEAD SCREW – Part Number: 2910011082
    CHEESE HEAD SCREW
    Part Number: 2910011082
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 821
    BUSHING ASSEMBLY – Part Number: 1617000835
    BUSHING ASSEMBLY
    Part Number: 1617000835
      In Stock
    $33.84
  • 835
    GUIDE TUBE ASSEMBLY – Part Number: 1617000432
    GUIDE TUBE ASSEMBLY
    Part Number: 1617000432
      Special Order
    $263.40
  • 840
    GEAR HOUSING ASSEMBLY – Part Number: 1617000846
    GEAR HOUSING ASSEMBLY
    Part Number: 1617000846
      Special Order
    $155.88
  • 841
    STRIKER PIN – Part Number: 1617000452
    STRIKER PIN
    Part Number: 1617000452
      Special Order
    $58.96
  • 854
    IMPACT BOLT ASSEMBLY – Part Number: 1617000442
    IMPACT BOLT ASSEMBLY
    Part Number: 1617000442
      In Stock
    $52.96
  • 856
    PISTON ASSEMBLY – Part Number: 1617000836
    PISTON ASSEMBLY
    Part Number: 1617000836
      Special Order
    $33.84
  • 874
    Plate – Part Number: 1617000422
    Plate
    Part Number: 1617000422
      No Longer Available
  • 891
    SPRING PACK – Part Number: 1617000853
    SPRING PACK
    Part Number: 1617000853
      Special Order
    $33.84
  • 897
    SERVICE PACK – Part Number: 1617000431
    SERVICE PACK
    Part Number: 1617000431
      Special Order
    $41.62
Section 2
Section 2 Diagram and Parts List for 0611318739 Bosch Demolition Hammer
  • 16
    SLEEVE – Part Number: 1610499055
    SLEEVE
    Part Number: 1610499055
      In Stock
    $14.42
  • 84
    AUXILIARY HANDLE – Part Number: 160202508D
    AUXILIARY HANDLE
    Part Number: 160202508D
      Special Order
    $30.48
  • 86
    BOLT – Part Number: 2911021267
    BOLT
    Part Number: 2911021267
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 87
    CLAMPING BAND – Part Number: 1611316022
    CLAMPING BAND
    Part Number: 1611316022
      In Stock
    $16.60
  • 89
    CLAMPING PIECE – Part Number: 1600A00748
    CLAMPING PIECE
    Part Number: 1600A00748
      Special Order
    $5.95
  • 138
    GASKET – Part Number: 1611015050
    GASKET
    Part Number: 1611015050
      In Stock
    $14.42
  • 150
    RETAINER – Part Number: 1614601041
    RETAINER
    Part Number: 1614601041
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 661
    Grease Tube – Part Number: 1615430010
    Grease Tube
    Part Number: 1615430010
      No Longer Available
  • 821
    BUSHING ASSEMBLY – Part Number: 1617000835
    BUSHING ASSEMBLY
    Part Number: 1617000835
      In Stock
    $33.84
  • 840
    GEAR HOUSING ASSEMBLY – Part Number: 1617000846
    GEAR HOUSING ASSEMBLY
    Part Number: 1617000846
      Special Order
    $155.88
  • 883
    HANDLE – Part Number: 1615132109
    HANDLE
    Part Number: 1615132109
      Special Order
    $38.24
  • 885
    CATCH DISC – Part Number: 1610190053
    CATCH DISC
    Part Number: 1610190053
      In Stock
    $5.95
  • 886
    HEXAGON SCREW – Part Number: 2911011270
    HEXAGON SCREW
    Part Number: 2911011270
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 889
    CLAMPING PIECE – Part Number: 1618040084
    CLAMPING PIECE
    Part Number: 1618040084
      Special Order
    $5.95
  • 890
    SLEEVE – Part Number: 1609244B42
    SLEEVE
    Part Number: 1609244B42
      Special Order
    $321.93
  • 892
    BOW – Part Number: 1609244B43
    BOW
    Part Number: 1609244B43
      Special Order
    $365.21
  • 895
    OIL RESERVOIR – Part Number: 1615430019
    OIL RESERVOIR
    Part Number: 1615430019
      In Stock
    $90.81
  • 898
    OIL – Part Number: 1615437512
    OIL
    Part Number: 1615437512
      In Stock
    $26.20

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
