Bosch Parts

Bosch Demolition Hammer Replacement Parts For Model GSH3E (0611320739)

We Sell Only Genuine Bosch Parts

Popular Parts for GSH3E

Search Within Model

Browse all Parts Search by Area
Section 1 Diagram and Parts List for 0611320739 Bosch Demolition Hammer
Section 1
Section 2 Diagram and Parts List for 0611320739 Bosch Demolition Hammer
Section 2
Previous Showing All Parts Next
Section 1

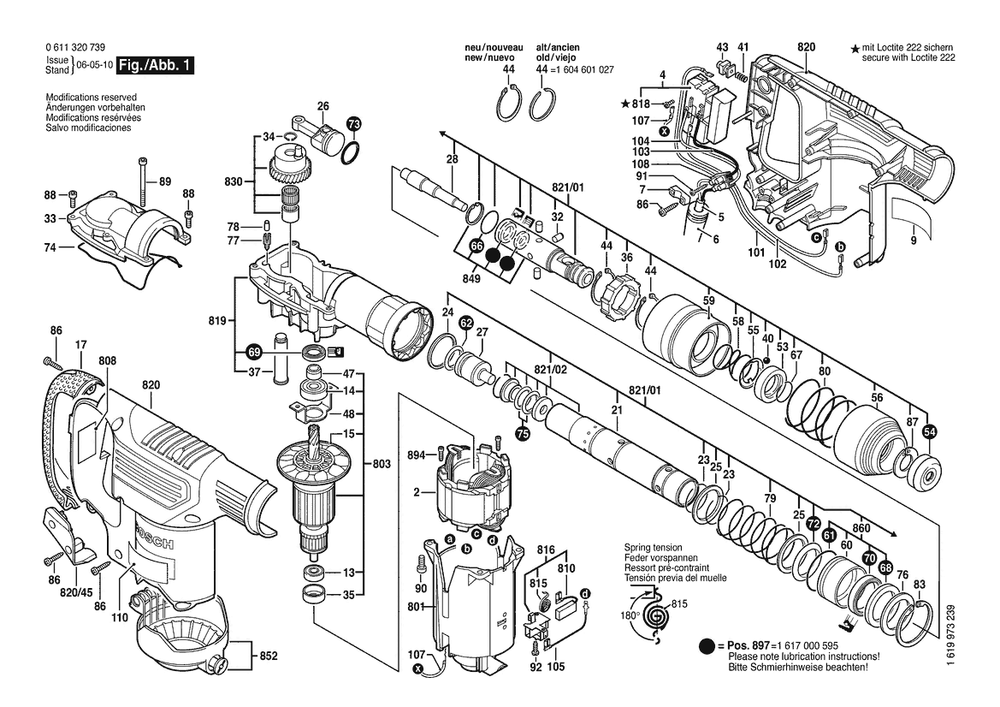

Section 1 Diagram and Parts List for 0611320739 Bosch Demolition Hammer
  • 2
    FIELD – Part Number: 1614220178
    FIELD
    Part Number: 1614220178
      Special Order
    $39.62
  • 4
    SWITCH – Part Number: 1607200526
    SWITCH
    Part Number: 1607200526
      Special Order
    $43.12
  • 6
    GROMMET – Part Number: 2600703018
    GROMMET
    Part Number: 2600703018
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $6.16
  • 9
    LABEL – Part Number: 1611110D14
    LABEL
    Part Number: 1611110D14
      Special Order
    $6.16
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 2600905032
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905032
      In Stock
    $7.36
  • 14
    DEEP-GROOVE BALL BEARING – Part Number: 1610905036
    DEEP-GROOVE BALL BEARING
    Part Number: 1610905036
      Special Order
    $14.94
  • 15
    FAN – Part Number: 1616610088
    FAN
    Part Number: 1616610088
      Special Order
    $6.16
  • 17
    FLAP GRIP – Part Number: 1615132075
    FLAP GRIP
    Part Number: 1615132075
      Special Order
    $14.94
  • 21
    HAMMER PIPE – Part Number: 1615806178
    HAMMER PIPE
    Part Number: 1615806178
      Special Order
    $69.20
  • 23
    RETAINER – Part Number: 1614601044
    RETAINER
    Part Number: 1614601044
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 24
    SUPPORTING DISC – Part Number: 1610190051
    SUPPORTING DISC
    Part Number: 1610190051
      Special Order
    $8.50
  • 25
    SUPPORTING DISC – Part Number: 1610190052
    SUPPORTING DISC
    Part Number: 1610190052
      Special Order
    $8.50
  • 26
    HAMMER PISTON – Part Number: 1618700082
    HAMMER PISTON
    Part Number: 1618700082
      In Stock
    $24.55
  • 27
    STRIKER – Part Number: 1618710084
    STRIKER
    Part Number: 1618710084
      Special Order
    $39.62
  • 28
    STRIKER PIN – Part Number: 1613124079
    STRIKER PIN
    Part Number: 1613124079
      Special Order
    $39.62
  • 32
    ROLLER – Part Number: 1613100030
    ROLLER
    Part Number: 1613100030
      In Stock
    $6.55
  • 33
    GEAR COVER – Part Number: 1615808091
    GEAR COVER
    Part Number: 1615808091
      Special Order
    $29.71
  • 34
    LOCKING WASHER – Part Number: 2916080910
    LOCKING WASHER
    Part Number: 2916080910
      Special Order
    $6.16
  • 35
    INTERMEDIATE RING – Part Number: 1600502023
    INTERMEDIATE RING
    Part Number: 1600502023
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 36
    COLLAR – Part Number: 1616409022
    COLLAR
    Part Number: 1616409022
      Special Order
    $12.97
  • 37
    ECCENTRIC SHAFT – Part Number: 1613123004
    ECCENTRIC SHAFT
    Part Number: 1613123004
      Special Order
    $19.56
  • 40
    BALL – Part Number: 1903230013
    BALL
    Part Number: 1903230013
      In Stock
    $6.16
  • 41
    COMPRESSION SPRING – Part Number: 3604618008
    COMPRESSION SPRING
    Part Number: 3604618008
      Special Order
    $6.16
  • 43
    SCREW BUSHING – Part Number: 1610390043
    SCREW BUSHING
    Part Number: 1610390043
      Special Order
    $6.16
  • 44
    RETAINING RING – Part Number: 2916560010
    RETAINING RING
    Part Number: 2916560010
      In Stock
    $6.16
  • 47
    INNER RING – Part Number: 1610250010
    INNER RING
    Part Number: 1610250010
      Special Order
    $8.50
  • 48
    FIXING PLATE – Part Number: 1611329020
    FIXING PLATE
    Part Number: 1611329020
      Special Order
    $6.16
  • 53
    THRUST RING – Part Number: 1610422018
    THRUST RING
    Part Number: 1610422018
      Special Order
    $12.97
  • 54
    PROTECTIVE CAP – Part Number: 1610508039
    PROTECTIVE CAP
    Part Number: 1610508039
      Special Order
    $7.36
  • 55
    HOLDING PLATE – Part Number: 1610190040
    HOLDING PLATE
    Part Number: 1610190040
      Special Order
    $6.16
  • 56
    PROTECTION SLEEVE – Part Number: 1610499057
    PROTECTION SLEEVE
    Part Number: 1610499057
      Special Order
    $31.58
  • 58
    COMPRESSION SPRING – Part Number: 1614615004
    COMPRESSION SPRING
    Part Number: 1614615004
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 59
    SLIDE SLEEVE – Part Number: 1610522014
    SLIDE SLEEVE
    Part Number: 1610522014
      Special Order
    $14.94
  • 60
    FRICTION BEARING – Part Number: 1610202023
    FRICTION BEARING
    Part Number: 1610202023
      Special Order
    $12.97
  • 61
    O-RING – Part Number: 1610210156
    O-RING
    Part Number: 1610210156
      Special Order
    $6.16
  • 62
    O-RING – Part Number: 1610210105
    O-RING
    Part Number: 1610210105
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 66
    O-RING – Part Number: 1610210181
    O-RING
    Part Number: 1610210181
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 67
    RETAINER – Part Number: 1614601032
    RETAINER
    Part Number: 1614601032
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 68
    FELT WASHER – Part Number: 1610205011
    FELT WASHER
    Part Number: 1610205011
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 69
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1610283031
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1610283031
      Special Order
    $6.16
  • 70
    SEAL – Part Number: 1610283037
    SEAL
    Part Number: 1610283037
      On Order
    $19.56
  • 72
    O-RING – Part Number: 1610210182
    O-RING
    Part Number: 1610210182
      Special Order
    $11.29
  • 73
    O-RING – Part Number: 1610210183
    O-RING
    Part Number: 1610210183
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 74
    SEALING FRAME – Part Number: 1611014002
    SEALING FRAME
    Part Number: 1611014002
      Special Order
    $7.36
  • 75
    O-RING – Part Number: 1610210159
    O-RING
    Part Number: 1610210159
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 76
    SUPPORTING DISC – Part Number: 1610100015
    SUPPORTING DISC
    Part Number: 1610100015
      Special Order
    $9.76
  • 77
    MAGNETIC STAND – Part Number: 1610190050
    MAGNETIC STAND
    Part Number: 1610190050
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 78
    MAGNET – Part Number: 1600290058
    MAGNET
    Part Number: 1600290058
      In Stock
    Minimum Quantity of 2 required
    $9.76
  • 79
    SPRING – Part Number: 1614618002
    SPRING
    Part Number: 1614618002
      Special Order
    $6.16
  • 80
    COMPRESSION SPRING – Part Number: 1614621000
    COMPRESSION SPRING
    Part Number: 1614621000
      In Stock
    Minimum Quantity of 2 required
    $9.76
  • 83
    C-CLIP – Part Number: 1614601036
    C-CLIP
    Part Number: 1614601036
      In Stock
    $6.16
  • 86
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 87
    SUPPORT RING – Part Number: 1610209006
    SUPPORT RING
    Part Number: 1610209006
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 88
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 1613414016
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 1613414016
      Special Order
    $6.16
  • 89
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 1613414017
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 1613414017
      Special Order
    $6.16
  • 90
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 2910131154
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 2910131154
      Special Order
    $6.16
  • 91
    SHEET METAL SCREW – Part Number: 2912401008
    SHEET METAL SCREW
    Part Number: 2912401008
      Special Order
    $6.16
  • 92
    Tapping Screw  Din 7971-St2,9x9,5-F – Part Number: 2910211005
    Tapping Screw Din 7971-St2,9x9,5-F
    Part Number: 2910211005
      No Longer Available
  • 101
    CONNECTING CABLE – Part Number: 1614449012
    CONNECTING CABLE
    Part Number: 1614449012
      Special Order
    $6.16
  • 102
    CONNECTING CABLE – Part Number: 1614431028
    CONNECTING CABLE
    Part Number: 1614431028
      Special Order
    $6.16
  • 103
    CONNECTING CABLE – Part Number: 1614437017
    CONNECTING CABLE
    Part Number: 1614437017
      Special Order
    $6.16
  • 104
    CONNECTING CABLE – Part Number: 1614437018
    CONNECTING CABLE
    Part Number: 1614437018
      Special Order
    $6.16
  • 105
    CONNECTING CABLE – Part Number: 1614449013
    CONNECTING CABLE
    Part Number: 1614449013
      Special Order
    $6.16
  • 107
    CABLE – Part Number: 1614449017
    CABLE
    Part Number: 1614449017
      Special Order
    $6.16
  • 108
    TERMINAL – Part Number: 1611091006
    TERMINAL
    Part Number: 1611091006
      Special Order
    $6.16
  • 110
    WARNING PLATE – Part Number: 1611110D15
    WARNING PLATE
    Part Number: 1611110D15
      Special Order
    $6.16
  • 801
    INSULATING HOUSING – Part Number: 1615108103
    INSULATING HOUSING
    Part Number: 1615108103
      Special Order
    $19.56
  • 803
    ARMATURE – Part Number: 1614010240
    ARMATURE
    Part Number: 1614010240
      Special Order
    $161.49
  • 808
    LABEL – Part Number: 160111A3H5
    LABEL
    Part Number: 160111A3H5
      Special Order
    $6.16
  • 810
    CARBON-BRUSH SET – Part Number: 1617014139
    CARBON-BRUSH SET
    Part Number: 1617014139
      Special Order
    $29.71
  • 815
    SPIRAL SPRING – Part Number: 1614652003
    SPIRAL SPRING
    Part Number: 1614652003
      Special Order
    $6.16
  • 816
    BRUSH HOLDER – Part Number: 1617000397
    BRUSH HOLDER
    Part Number: 1617000397
      Special Order
    $34.71
  • 818
    CHEESE HEAD SCREW – Part Number: 2603410001
    CHEESE HEAD SCREW
    Part Number: 2603410001
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 819
    GEAR HOUSING – Part Number: 1615806181
    GEAR HOUSING
    Part Number: 1615806181
      Special Order
    $102.70
  • 820
    HOUSING SECTION – Part Number: 1615104044
    HOUSING SECTION
    Part Number: 1615104044
      Special Order
    $39.62
  • 820/45
    COVER – Part Number: 1615104039
    COVER
    Part Number: 1615104039
      Special Order
    $14.94
  • 821/01
    HAMMER PIPE – Part Number: 1615806182
    HAMMER PIPE
    Part Number: 1615806182
      Special Order
    $333.51
  • 821/02
    HAMMER PIPE – Part Number: 1615806183
    HAMMER PIPE
    Part Number: 1615806183
      Special Order
    $102.70
  • 830
    ECCENTRIC – Part Number: 1612210119
    ECCENTRIC
    Part Number: 1612210119
      Special Order
    $94.08
  • 849
    TOOL HOLDER – Part Number: 1618598238
    TOOL HOLDER
    Part Number: 1618598238
      Special Order
    $102.70
  • 852
    BRUSH-COVER – Part Number: 1615500310
    BRUSH-COVER
    Part Number: 1615500310
      Special Order
    $17.20
  • 860
    FRICTION BEARING – Part Number: 1610422019
    FRICTION BEARING
    Part Number: 1610422019
      Special Order
    $35.06
  • 894
    SHEET METAL SCREW – Part Number: 2603435015
    SHEET METAL SCREW
    Part Number: 2603435015
      Special Order
    $6.16
  • 897
    SERVICE PACK – Part Number: 1617000595
    SERVICE PACK
    Part Number: 1617000595
      Special Order
    $80.74
Section 2

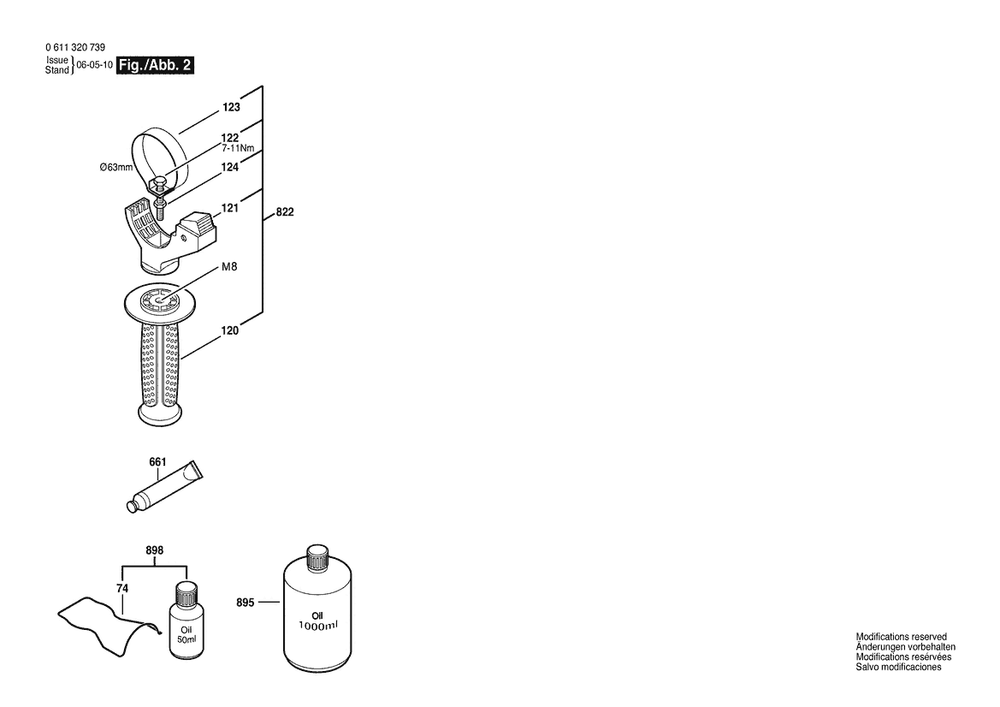

Section 2 Diagram and Parts List for 0611320739 Bosch Demolition Hammer
