Bosch Demolition Hammer Replacement Parts For Model GSH11E (0611316739)

We Sell Only Genuine Bosch Parts

Popular Parts for GSH11E

Search Within Model

Questions & Answers for Bosch GSH11E
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 0611316739 Bosch Demolition Hammer
Section 1
Section 2 Diagram and Parts List for 0611316739 Bosch Demolition Hammer
Section 2
Previous Showing All Parts Next
Section 1

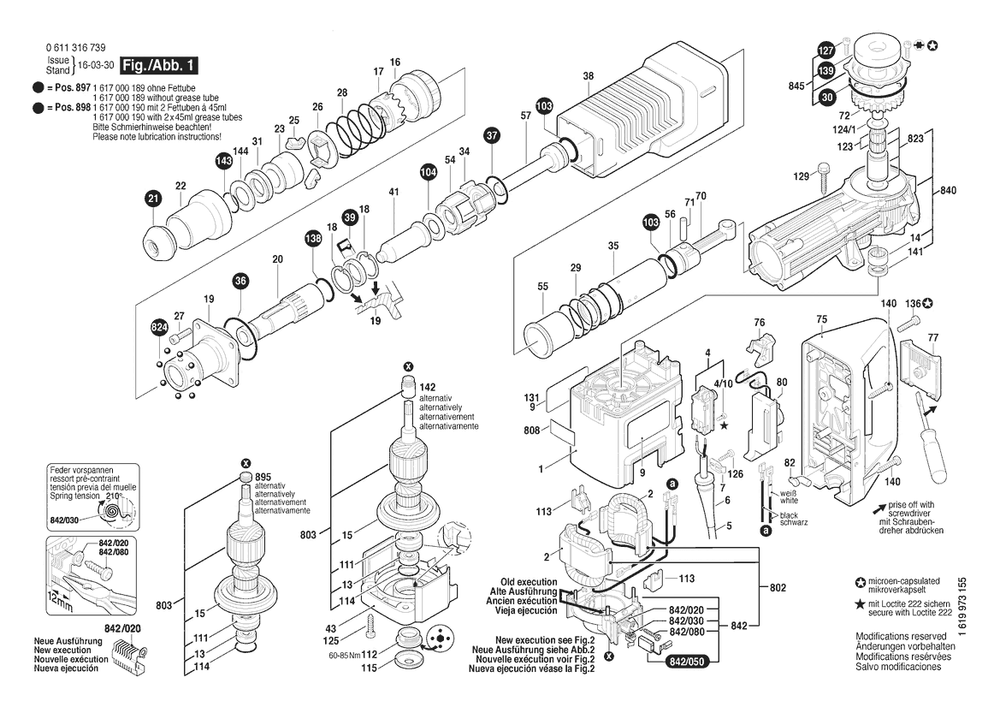

Section 1 Diagram and Parts List for 0611316739 Bosch Demolition Hammer
  • 1
    MOTOR HOUSING – Part Number: 1615108091
    MOTOR HOUSING
    Part Number: 1615108091
      Special Order
    $52.96
  • 2
    FIELD – Part Number: 160422052K
    FIELD
    Part Number: 160422052K
      Special Order
    $82.95
  • 4
    SWITCH – Part Number: 1617200048
    SWITCH
    Part Number: 1617200048
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $28.68
  • 4/10
    CHEESE HEAD SCREW – Part Number: 2910011088
    CHEESE HEAD SCREW
    Part Number: 2910011088
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Power Supply Cord – Part Number: 1614460057
    Power Supply Cord
    Part Number: 1614460057
      No Longer Available
  • 6
    GROMMET – Part Number: 1610703053
    GROMMET
    Part Number: 1610703053
      In Stock
    $5.95
  • 7
    FASTENING CLAMP – Part Number: 1601302019
    FASTENING CLAMP
    Part Number: 1601302019
      In Stock
    $7.10
  • 9
    LABEL 111316EVS – Part Number: 1611110892
    LABEL 111316EVS
    Part Number: 1611110892
      In Stock
    $7.10
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 2610909310
    DEEP-GROOVE BALL BEARING
    Part Number: 2610909310
      In Stock
    $28.68
  • 14
    Needle-Roller Bearing – Part Number: 1610910096
    Needle-Roller Bearing
    Part Number: 1610910096
      No Longer Available
  • 15
    FAN – Part Number: 1616610083
    FAN
    Part Number: 1616610083
      In Stock
    $33.50
  • 16
    RATCHET SLEEVE – Part Number: 1610499022
    RATCHET SLEEVE
    Part Number: 1610499022
      In Stock
    $5.95
  • 17
    RETAINING RING – Part Number: 1610590004
    RETAINING RING
    Part Number: 1610590004
      On Order
    $23.70
  • 18
    C-CLIP – Part Number: 1610119010
    C-CLIP
    Part Number: 1610119010
      In Stock
    $7.10
  • 20
    TOOL HOLDER – Part Number: 1618597067
    TOOL HOLDER
    Part Number: 1618597067
      Special Order
    $143.08
  • 21
    PROTECTIVE CAP – Part Number: 1610508025
    PROTECTIVE CAP
    Part Number: 1610508025
      In Stock
    $8.20
  • 22
    PROTECTION SLEEVE – Part Number: 1610499023
    PROTECTION SLEEVE
    Part Number: 1610499023
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.20
  • 23
    STOP SLEEVE – Part Number: 1610521011
    STOP SLEEVE
    Part Number: 1610521011
      In Stock
    $33.50
  • 25
    STOPPING DEVICE – Part Number: 1612300025
    STOPPING DEVICE
    Part Number: 1612300025
      In Stock
    $18.88
  • 26
    INDEXING DISK – Part Number: 1610290027
    INDEXING DISK
    Part Number: 1610290027
      On Order
    Minimum Quantity of 2 required
    $7.10
  • 27
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 2910151246
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 2910151246
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 28
    COMPRESSION SPRING – Part Number: 1614621002
    COMPRESSION SPRING
    Part Number: 1614621002
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    COMPRESSION SPRING – Part Number: 1614621003
    COMPRESSION SPRING
    Part Number: 1614621003
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 30
    O-RING – Part Number: 1610210147
    O-RING
    Part Number: 1610210147
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 31
    DAMPING RING – Part Number: 1610290026
    DAMPING RING
    Part Number: 1610290026
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 34
    SPACER TUBE – Part Number: 1610390029
    SPACER TUBE
    Part Number: 1610390029
      Special Order
    $33.50
  • 35
    HAMMER PIPE – Part Number: 1615806108
    HAMMER PIPE
    Part Number: 1615806108
      In Stock
    $116.22
  • 36
    O-RING – Part Number: 1610210127
    O-RING
    Part Number: 1610210127
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    O-RING – Part Number: 1610210128
    O-RING
    Part Number: 1610210128
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 38
    PLASTIC SLEEVE – Part Number: 1615190093
    PLASTIC SLEEVE
    Part Number: 1615190093
      In Stock
    $38.24
  • 41
    STRIKER PIN – Part Number: 1618710071
    STRIKER PIN
    Part Number: 1618710071
      On Order
    $33.84
  • 43
    BEARING END PLATE – Part Number: 1615808083
    BEARING END PLATE
    Part Number: 1615808083
      In Stock
    $46.16
  • 54
    CONTROL DISC – Part Number: 1610190019
    CONTROL DISC
    Part Number: 1610190019
      In Stock
    $16.60
  • 55
    CONTROL BUSHING – Part Number: 1610420005
    CONTROL BUSHING
    Part Number: 1610420005
      Special Order
    $38.24
  • 56
    HAMMER PISTON – Part Number: 1618700064
    HAMMER PISTON
    Part Number: 1618700064
      In Stock
    $23.70
  • 57
    STRIKER – Part Number: 1618710062
    STRIKER
    Part Number: 1618710062
      Special Order
    $90.81
  • 70
    CONNECTING ROD – Part Number: 1612001033
    CONNECTING ROD
    Part Number: 1612001033
      In Stock
    $23.70
  • 71
    STRAIGHT PIN – Part Number: 1613101006
    STRAIGHT PIN
    Part Number: 1613101006
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 75
    HANDLE – Part Number: 1615132082
    HANDLE
    Part Number: 1615132082
      In Stock
    $58.96
  • 76
    CONTROL LEVER – Part Number: 1612026049
    CONTROL LEVER
    Part Number: 1612026049
      In Stock
    $5.95
  • 77
    SHIFT PLATE – Part Number: 1612026048
    SHIFT PLATE
    Part Number: 1612026048
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $16.60
  • 80
    SPEED CONTROL – Part Number: 16072335CW
    SPEED CONTROL
    Part Number: 16072335CW
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $83.44
  • 82
    LIGHT CONDUCTOR – Part Number: 1615510000
    LIGHT CONDUCTOR
    Part Number: 1615510000
      Special Order
    $5.95
  • 103
    O-RING – Part Number: 1610210122
    O-RING
    Part Number: 1610210122
      On Order
    $12.52
  • 104
    O-RING – Part Number: 1610210123
    O-RING
    Part Number: 1610210123
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 111
    BUSHING – Part Number: 3610501500
    BUSHING
    Part Number: 3610501500
      On Order
    $23.70
  • 112
    THREADED RING – Part Number: 3613461500
    THREADED RING
    Part Number: 3613461500
      On Order
    $21.20
  • 113
    SPACER – Part Number: 1610009007
    SPACER
    Part Number: 1610009007
      In Stock
    $5.95
  • 114
    O-RING – Part Number: 1610210139
    O-RING
    Part Number: 1610210139
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 115
    PROTECTIVE CAP – Part Number: 1610508027
    PROTECTIVE CAP
    Part Number: 1610508027
      On Order
    $5.95
  • 123
    NEEDLE-ROLLER ASSEMBLY – Part Number: 1610913013
    NEEDLE-ROLLER ASSEMBLY
    Part Number: 1610913013
      Special Order
    $16.60
  • 124/1
    THRUST BEARING DISC – Part Number: 1610101608
    THRUST BEARING DISC
    Part Number: 1610101608
      Special Order
    $5.95
  • 126
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 127
    MICROENCAPSULATED SCREW – Part Number: 2914551117
    MICROENCAPSULATED SCREW
    Part Number: 2914551117
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 129
    WASHER-AND-SCREW ASSEMBLY – Part Number: 1613433001
    WASHER-AND-SCREW ASSEMBLY
    Part Number: 1613433001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 131
    LABEL – Part Number: 1611110C36
    LABEL
    Part Number: 1611110C36
      Special Order
    $9.42
  • 136
    SCREW – Part Number: 1613490029
    SCREW
    Part Number: 1613490029
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 138
    O-RING – Part Number: 1610210130
    O-RING
    Part Number: 1610210130
      In Stock
    $14.42
  • 139
    FELT WASHER – Part Number: 1610108020
    FELT WASHER
    Part Number: 1610108020
      In Stock
    $14.42
  • 140 / 125
    SHEET METAL SCREW – Part Number: 1613435010
    SHEET METAL SCREW
    Part Number: 1613435010
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 141
    SHAFT SEALING RING – Part Number: 1610290028
    SHAFT SEALING RING
    Part Number: 1610290028
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 142
    BUSHING – Part Number: 1610300063
    BUSHING
    Part Number: 1610300063
      Special Order
    $30.48
  • 143
    RETAINER – Part Number: 2916540017
    RETAINER
    Part Number: 2916540017
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 144
    SUPPORTING DISC – Part Number: 1610102029
    SUPPORTING DISC
    Part Number: 1610102029
      On Order
    Minimum Quantity of 2 required
    $7.10
  • 784
    Auxiliary Handle – Part Number: 2602025076
    Auxiliary Handle
    Part Number: 2602025076
      No Longer Available
  • 802
    FIELD – Part Number: 1607000C3W
    FIELD
    Part Number: 1607000C3W
      In Stock
    $116.22
  • 803
    ARMATURE – Part Number: 1614011074
    ARMATURE
    Part Number: 1614011074
      In Stock
    $201.06
  • 808
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $5.95
  • 823
    NEEDLE-ROLLER ASSEMBLY – Part Number: 1617000403
    NEEDLE-ROLLER ASSEMBLY
    Part Number: 1617000403
      In Stock
    $33.84
  • 824
    BALL DIN 5401-6,5MM-III-ST – Part Number: 1617000240
    BALL DIN 5401-6,5MM-III-ST
    Part Number: 1617000240
      Special Order
    $7.10
  • 840
    IMPACT MECHANISM HOUSING – Part Number: 1617000969
    IMPACT MECHANISM HOUSING
    Part Number: 1617000969
      In Stock
    $290.13
  • 842
    BRUSH HOLDER – Part Number: 1600A005AF
    BRUSH HOLDER
    Part Number: 1600A005AF
      In Stock
    $58.96
  • 842/020
    BRUSH GUIDE – Part Number: 1614336017
    BRUSH GUIDE
    Part Number: 1614336017
      In Stock
    $18.88
  • 842/030
    SPIRAL SPRING – Part Number: 1614652004
    SPIRAL SPRING
    Part Number: 1614652004
      In Stock
    Minimum Quantity of 2 required
    $8.20
  • 842/050
    BRUSH SET – Part Number: 1617014126
    BRUSH SET
    Part Number: 1617014126
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $23.70
  • 842/080
    Sheet Metal Screw – Part Number: 2910611012
    Sheet Metal Screw
    Part Number: 2910611012
      No Longer Available
  • 845
    HOUSING COVER – Part Number: 1617000418
    HOUSING COVER
    Part Number: 1617000418
      In Stock
    $23.70
  • 892
    GREASE TUBE – Part Number: 1615430014
    GREASE TUBE
    Part Number: 1615430014
      In Stock
    $21.20
  • 895
    OIL RETURN RING – Part Number: 3613344500
    OIL RETURN RING
    Part Number: 3613344500
      In Stock
    $33.84
  • 897
    WEAR AND TEAR PART SET – Part Number: 1617000189
    WEAR AND TEAR PART SET
    Part Number: 1617000189
      Special Order
    $60.42
  • 898
    SERVICE PACK – Part Number: 1617000190
    SERVICE PACK
    Part Number: 1617000190
      In Stock
    $77.94
Section 2
Section 2 Diagram and Parts List for 0611316739 Bosch Demolition Hammer
