Bosch Demolition Hammer Replacement Parts For Model GSH388 (0611388904)

We Sell Only Genuine Bosch Parts

Popular Parts for GSH388

Search Within Model

Questions & Answers for Bosch GSH388
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 0611388904 Bosch Demolition Hammer
Section 1
Section 2 Diagram and Parts List for 0611388904 Bosch Demolition Hammer
Section 2
Previous Showing All Parts Next
Section 1

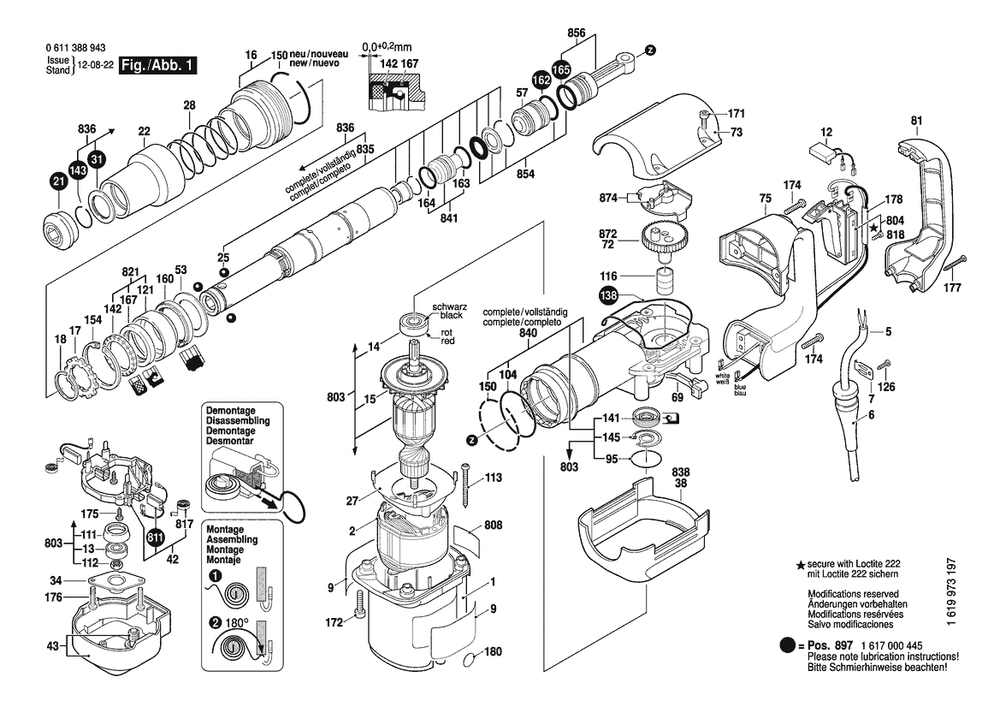

Section 1 Diagram and Parts List for 0611388904 Bosch Demolition Hammer
  • 1
    Motor Housing – Part Number: 1619P10299
    Motor Housing
    Part Number: 1619P10299
      No Longer Available
  • 2
    Field 220-240v – Part Number: 1619P01908
    Field 220-240v
    Part Number: 1619P01908
      No Longer Available
  • 6
    GROMMET – Part Number: 1610703053
    GROMMET
    Part Number: 1610703053
      In Stock
    $5.95
  • 7
    FASTENING CLAMP – Part Number: 1601302018
    FASTENING CLAMP
    Part Number: 1601302018
      In Stock
    $5.95
  • 9
    Manufacturer Inch s nameplate – Part Number: 1611110C54
    Manufacturer Inch s nameplate
    Part Number: 1611110C54
      No Longer Available
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 1610900026
    DEEP-GROOVE BALL BEARING
    Part Number: 1610900026
      In Stock
    $23.70
  • 14
    BALL BEARING – Part Number: 1610905041
    BALL BEARING
    Part Number: 1610905041
      In Stock
    $14.42
  • 15
    FAN – Part Number: 1616610085
    FAN
    Part Number: 1616610085
      In Stock
    $5.95
  • 16
    SLEEVE – Part Number: 1610499055
    SLEEVE
    Part Number: 1610499055
      In Stock
    $14.42
  • 17
    WASHER – Part Number: 1610241000
    WASHER
    Part Number: 1610241000
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 18
    RETAINING RING – Part Number: 1614601030
    RETAINING RING
    Part Number: 1614601030
      Special Order
    $5.95
  • 21
    Protective Cap – Part Number: 1610508043
    Protective Cap
    Part Number: 1610508043
      No Longer Available
  • 22
    Protection Sleeve – Part Number: 1610591032
    Protection Sleeve
    Part Number: 1610591032
      No Longer Available
  • 25
    BALL – Part Number: 1903230016
    BALL
    Part Number: 1903230016
      Special Order
    $5.95
  • 27
    AIR-DEFLECTOR RING – Part Number: 1600591032
    AIR-DEFLECTOR RING
    Part Number: 1600591032
      Special Order
    $5.95
  • 28
    COMPRESSION SPRING – Part Number: 1614621000
    COMPRESSION SPRING
    Part Number: 1614621000
      In Stock
    Minimum Quantity of 2 required
    $9.42
  • 31
    Supporting Disc – Part Number: 1610103022
    Supporting Disc
    Part Number: 1610103022
      No Longer Available
  • 34
    FLANGE – Part Number: 1610516013
    FLANGE
    Part Number: 1610516013
      Special Order
    $5.95
  • 42
    BRUSH HOLDER – Part Number: 1614336041
    BRUSH HOLDER
    Part Number: 1614336041
      In Stock
    $41.62
  • 43
    FAN COVER – Part Number: 1615500303
    FAN COVER
    Part Number: 1615500303
      In Stock
    $18.88
  • 53
    WASHER – Part Number: 1610102054
    WASHER
    Part Number: 1610102054
      Special Order
    $7.10
  • 57
    Striker – Part Number: 1618710079
    Striker
    Part Number: 1618710079
      No Longer Available
  • 69
    RETAINING BRACKET – Part Number: 1610099004
    RETAINING BRACKET
    Part Number: 1610099004
      Special Order
    $5.95
  • 73
    HOUSING COVER – Part Number: 16055002CZ
    HOUSING COVER
    Part Number: 16055002CZ
      Special Order
    $23.70
  • 81
    HANDLE COVER – Part Number: 1615132079
    HANDLE COVER
    Part Number: 1615132079
      Special Order
    $21.20
  • 95
    O-RING – Part Number: 1610210173
    O-RING
    Part Number: 1610210173
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 104
    O-RING – Part Number: 1610210095
    O-RING
    Part Number: 1610210095
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 111
    BUSHING – Part Number: 1610290064
    BUSHING
    Part Number: 1610290064
      In Stock
    $5.95
  • 112
    HEXAGON NUT – Part Number: 1613300008
    HEXAGON NUT
    Part Number: 1613300008
      Special Order
    $5.95
  • 113
    SHEET METAL SCREW – Part Number: 1613435009
    SHEET METAL SCREW
    Part Number: 1613435009
      Special Order
    $5.95
  • 116
    INNER RING – Part Number: 1610311017
    INNER RING
    Part Number: 1610311017
      Special Order
    $12.52
  • 121
    BUSHING – Part Number: 1610328018
    BUSHING
    Part Number: 1610328018
      Special Order
    $28.68
  • 126
    SHEET METAL SCREW – Part Number: 2910211019
    SHEET METAL SCREW
    Part Number: 2910211019
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 138
    GASKET – Part Number: 1611015050
    GASKET
    Part Number: 1611015050
      In Stock
    $14.42
  • 141
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1610290066
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1610290066
      In Stock
    $18.88
  • 142
    SEAL – Part Number: 1610290061
    SEAL
    Part Number: 1610290061
      Special Order
    $9.42
  • 143
    RETAINER – Part Number: 2916540017
    RETAINER
    Part Number: 2916540017
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 145
    C-CLIP – Part Number: 1610119012
    C-CLIP
    Part Number: 1610119012
      In Stock
    $5.95
  • 150
    RETAINER – Part Number: 1614601041
    RETAINER
    Part Number: 1614601041
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 154
    C-CLIP – Part Number: 2916660024
    C-CLIP
    Part Number: 2916660024
      Special Order
    $9.42
  • 160
    RING – Part Number: 1610210172
    RING
    Part Number: 1610210172
      Special Order
    $12.52
  • 162
    O-RING – Part Number: 1610210091
    O-RING
    Part Number: 1610210091
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 163
    SEAL RING – Part Number: 1610290065
    SEAL RING
    Part Number: 1610290065
      In Stock
    $14.42
  • 164
    O-RING – Part Number: 1610210144
    O-RING
    Part Number: 1610210144
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 165
    O-RING – Part Number: 1610210153
    O-RING
    Part Number: 1610210153
      In Stock
    Minimum Quantity of 2 required
    $9.42
  • 167
    SEAL – Part Number: 1610290062
    SEAL
    Part Number: 1610290062
      On Order
    Minimum Quantity of 2 required
    $7.10
  • 171
    SCREW – Part Number: 1613435014
    SCREW
    Part Number: 1613435014
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 172
    TORX OVAL-HEAD SCREW – Part Number: 1613435013
    TORX OVAL-HEAD SCREW
    Part Number: 1613435013
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 174 / 176
    TORX OVAL-HEAD SCREW – Part Number: 1613435012
    TORX OVAL-HEAD SCREW
    Part Number: 1613435012
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 175
    SHEET METAL SCREW – Part Number: 2912401018
    SHEET METAL SCREW
    Part Number: 2912401018
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 177
    SHEET METAL SCREW – Part Number: 1603435051
    SHEET METAL SCREW
    Part Number: 1603435051
      Special Order
    $5.95
  • 178
    CONNECTING CABLE – Part Number: 1604412069
    CONNECTING CABLE
    Part Number: 1604412069
      Special Order
    $14.42
  • 803
    Armature – Part Number: 1619P04545
    Armature
    Part Number: 1619P04545
      No Longer Available
  • 804
    SWITCH – Part Number: 1617200110
    SWITCH
    Part Number: 1617200110
      Special Order
    $41.62
  • 805
    CORD – Part Number: 1607000227
    CORD
    Part Number: 1607000227
      Special Order
    $38.24
  • 806
    END SPLICE – Part Number: 1900452012
    END SPLICE
    Part Number: 1900452012
      In Stock
    $5.95
  • 808
    LABEL – Part Number: 160111A3H5
    LABEL
    Part Number: 160111A3H5
      Special Order
    $5.95
  • 811
    CARBON BRUSH SET – Part Number: 1617014138
    CARBON BRUSH SET
    Part Number: 1617014138
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $14.42
  • 817
    SPIRAL SPRING – Part Number: 1614652004
    SPIRAL SPRING
    Part Number: 1614652004
      In Stock
    Minimum Quantity of 2 required
    $8.20
  • 818
    CHEESE HEAD SCREW – Part Number: 2910011088
    CHEESE HEAD SCREW
    Part Number: 2910011088
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 821
    BUSHING ASSEMBLY – Part Number: 1617000835
    BUSHING ASSEMBLY
    Part Number: 1617000835
      In Stock
    $33.84
  • 835
    Hammer Pipe – Part Number: 1617000859
    Hammer Pipe
    Part Number: 1617000859
      No Longer Available
  • 836
    Tool Holder Set – Part Number: 1618597091
    Tool Holder Set
    Part Number: 1618597091
      No Longer Available
  • 838
    COVER – Part Number: 1615190088
    COVER
    Part Number: 1615190088
      Special Order
    $28.68
  • 840
    Impact Mechanism Housing – Part Number: 1617000837
    Impact Mechanism Housing
    Part Number: 1617000837
      No Longer Available
  • 841
    STRIKER PIN – Part Number: 1617000452
    STRIKER PIN
    Part Number: 1617000452
      Special Order
    $58.96
  • 854
    IMPACT BOLT ASSEMBLY – Part Number: 1617000442
    IMPACT BOLT ASSEMBLY
    Part Number: 1617000442
      In Stock
    $52.96
  • 856
    PISTON ASSEMBLY – Part Number: 1617000836
    PISTON ASSEMBLY
    Part Number: 1617000836
      Special Order
    $33.84
  • 872
    ECCENTRIC GEAR – Part Number: 1600A01BG3
    ECCENTRIC GEAR
    Part Number: 1600A01BG3
      In Stock
    $58.96
  • 874
    Plate – Part Number: 1617000422
    Plate
    Part Number: 1617000422
      No Longer Available
  • 897
    Wear and Tear Part Set – Part Number: 1617000445
    Wear and Tear Part Set
    Part Number: 1617000445
      No Longer Available
Section 2

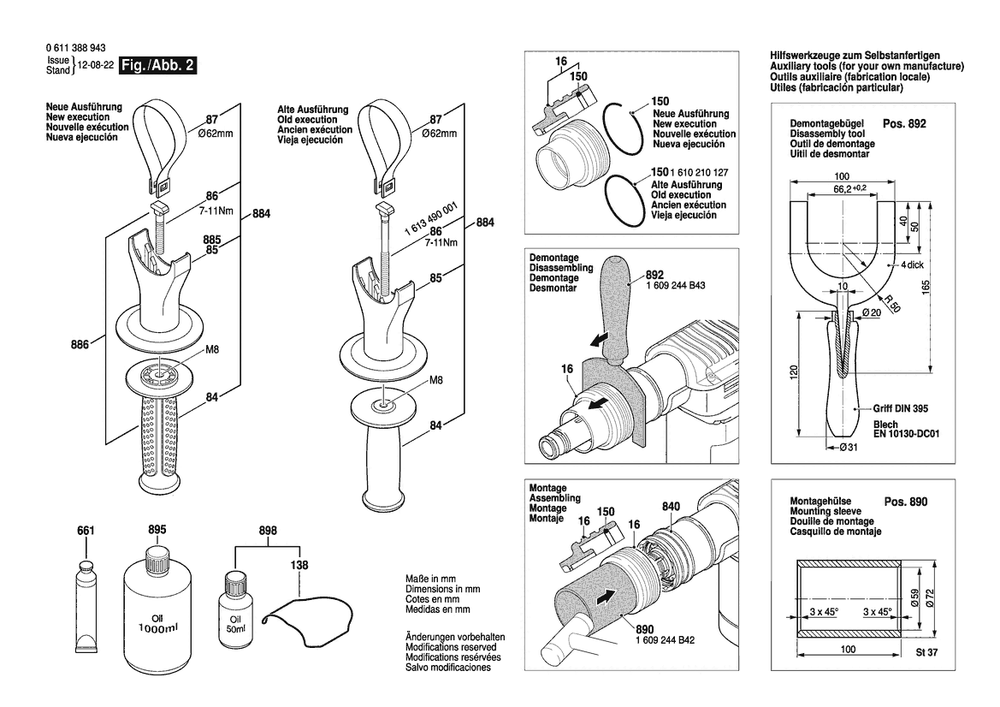

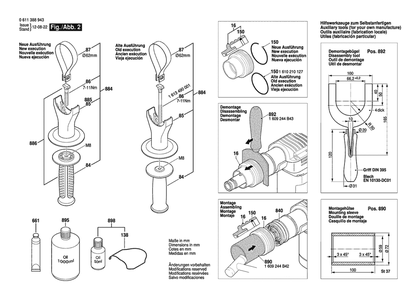

Section 2 Diagram and Parts List for 0611388904 Bosch Demolition Hammer
