Bosch Demolition Hammer Replacement Parts For Model GSH11VC (3611C36010)

We Sell Only Genuine Bosch Parts

Popular Parts for GSH11VC

Search Within Model

Questions & Answers for Bosch GSH11VC
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 3611C36010 Bosch Demolition Hammer
Section 1
Section 2 Diagram and Parts List for 3611C36010 Bosch Demolition Hammer
Section 2
Previous Showing All Parts Next
Section 1

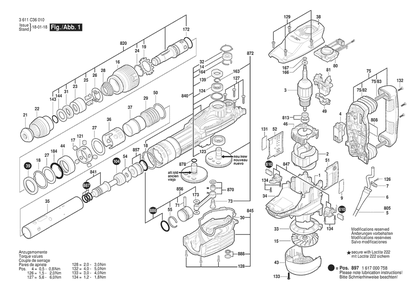

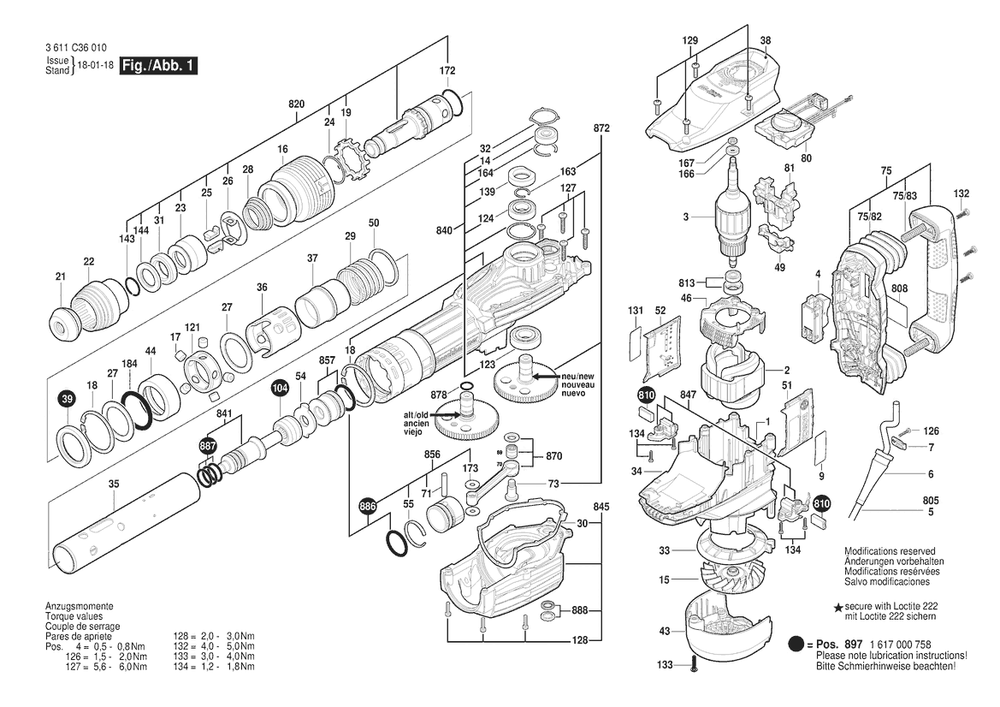

Section 1 Diagram and Parts List for 3611C36010 Bosch Demolition Hammer
  • 1
    MOTOR HOUSING – Part Number: 1615108157
    MOTOR HOUSING
    Part Number: 1615108157
      Special Order
    $38.24
  • 2
    FIELD – Part Number: 160422052G
    FIELD
    Part Number: 160422052G
      Special Order
    $90.81
  • 3
    ARMATURE – Part Number: 1614011121
    ARMATURE
    Part Number: 1614011121
      In Stock
    $235.41
  • 4
    ON-OFF SWITCH – Part Number: 1607200244
    ON-OFF SWITCH
    Part Number: 1607200244
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $41.61
  • 5
    Power Supply Cord – Part Number: 1614460057
    Power Supply Cord
    Part Number: 1614460057
      No Longer Available
  • 6
    GROMMET – Part Number: 1610703053
    GROMMET
    Part Number: 1610703053
      In Stock
    $5.95
  • 7
    FASTENING CLAMP – Part Number: 1601302018
    FASTENING CLAMP
    Part Number: 1601302018
      In Stock
    $5.95
  • 9
    LABEL – Part Number: 161111A076
    LABEL
    Part Number: 161111A076
      Special Order
    $5.95
  • 14
    DEEP-GROOVE BALL BEARING – Part Number: 1600905028
    DEEP-GROOVE BALL BEARING
    Part Number: 1600905028
      In Stock
    $21.20
  • 15
    FAN – Part Number: 1616610106
    FAN
    Part Number: 1616610106
      Special Order
    $18.88
  • 16
    GUIDE SLEEVE – Part Number: 1610499076
    GUIDE SLEEVE
    Part Number: 1610499076
      Special Order
    $16.60
  • 17
    LOCKING BOLT – Part Number: 1613103012
    LOCKING BOLT
    Part Number: 1613103012
      Special Order
    $7.10
  • 18
    RETAINING RING – Part Number: 1610224011
    RETAINING RING
    Part Number: 1610224011
      Special Order
    $9.42
  • 19
    CARRIER – Part Number: 1616490071
    CARRIER
    Part Number: 1616490071
      Special Order
    $7.10
  • 21
    PROTECTIVE CAP – Part Number: 1610508025
    PROTECTIVE CAP
    Part Number: 1610508025
      In Stock
    $8.20
  • 22
    PROTECTION SLEEVE – Part Number: 1610499078
    PROTECTION SLEEVE
    Part Number: 1610499078
      In Stock
    $7.10
  • 23
    STOP SLEEVE – Part Number: 1610520005
    STOP SLEEVE
    Part Number: 1610520005
      Special Order
    $23.70
  • 24
    RETAINER – Part Number: 1614601020
    RETAINER
    Part Number: 1614601020
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 25
    STOPPING DEVICE – Part Number: 1612300025
    STOPPING DEVICE
    Part Number: 1612300025
      In Stock
    $18.88
  • 26
    INDEXING DISK – Part Number: 1610290105
    INDEXING DISK
    Part Number: 1610290105
      Special Order
    Minimum Quantity of 2 required
    $7.10
  • 27
    STOP DISC – Part Number: 1610101024
    STOP DISC
    Part Number: 1610101024
      Special Order
    $5.95
  • 28
    SPRING – Part Number: 1614621014
    SPRING
    Part Number: 1614621014
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 29
    SPRING – Part Number: 1614621015
    SPRING
    Part Number: 1614621015
      Special Order
    $8.20
  • 30
    GASKET – Part Number: 1611015063
    GASKET
    Part Number: 1611015063
      Special Order
    $8.20
  • 31
    DAMPING RING – Part Number: 1610290106
    DAMPING RING
    Part Number: 1610290106
      Special Order
    $7.10
  • 32
    GASKET – Part Number: 1610210214
    GASKET
    Part Number: 1610210214
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 33
    AIR DEFLECTOR RING – Part Number: 1610591047
    AIR DEFLECTOR RING
    Part Number: 1610591047
      Special Order
    $5.95
  • 34
    AIR PATH – Part Number: 1610591048
    AIR PATH
    Part Number: 1610591048
      Special Order
    $5.95
  • 35
    HAMMER PIPE – Part Number: 1615806243
    HAMMER PIPE
    Part Number: 1615806243
      Special Order
    $175.61
  • 36
    PERFORATED RING – Part Number: 1610190066
    PERFORATED RING
    Part Number: 1610190066
      Special Order
    $8.20
  • 37
    CONTROL BUSHING – Part Number: 1610420006
    CONTROL BUSHING
    Part Number: 1610420006
      Special Order
    $38.24
  • 38
    COVER – Part Number: 1615190173
    COVER
    Part Number: 1615190173
      Special Order
    $33.50
  • 39
    SEAL – Part Number: 1610283052
    SEAL
    Part Number: 1610283052
      Special Order
    $9.42
  • 43
    COVER – Part Number: 1615500426
    COVER
    Part Number: 1615500426
      Special Order
    $16.60
  • 44
    GUIDE SLEEVE – Part Number: 1610322017
    GUIDE SLEEVE
    Part Number: 1610322017
      Special Order
    $41.62
  • 46
    BRACKET – Part Number: 1615500427
    BRACKET
    Part Number: 1615500427
      Special Order
    $7.10
  • 49
    PLUG HOLDER – Part Number: 1604477020
    PLUG HOLDER
    Part Number: 1604477020
      Special Order
    $5.95
  • 50
    STOP RING – Part Number: 1610206028
    STOP RING
    Part Number: 1610206028
      Special Order
    $7.10
  • 51
    HOUSING COVER – Part Number: 1615500424
    HOUSING COVER
    Part Number: 1615500424
      Special Order
    $8.20
  • 52
    HOUSING COVER – Part Number: 1615500425
    HOUSING COVER
    Part Number: 1615500425
      Special Order
    $8.20
  • 54
    CONTROL DISC – Part Number: 1610190069
    CONTROL DISC
    Part Number: 1610190069
      In Stock
    $38.24
  • 55
    RETAINING RING – Part Number: 1610500024
    RETAINING RING
    Part Number: 1610500024
      In Stock
    $5.95
  • 71
    PIN – Part Number: 1613101014
    PIN
    Part Number: 1613101014
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 73
    ECCENTRIC BOLT – Part Number: 1610320015
    ECCENTRIC BOLT
    Part Number: 1610320015
      Special Order
    $18.88
  • 75
    HANDLE – Part Number: 1615132132
    HANDLE
    Part Number: 1615132132
      Special Order
    $66.80
  • 75/82
    BELLOWS – Part Number: 1610415003
    BELLOWS
    Part Number: 1610415003
      Special Order
    $26.20
  • 75/83
    SPRING – Part Number: 1614621009
    SPRING
    Part Number: 1614621009
      Special Order
    $16.60
  • 80
    SPEED CONTROL – Part Number: 1617233053
    SPEED CONTROL
    Part Number: 1617233053
      In Stock
    $77.94
  • 81
    INSERTED PART – Part Number: 1611038018
    INSERTED PART
    Part Number: 1611038018
      Special Order
    $12.52
  • 104
    DAMPER – Part Number: 1610210219
    DAMPER
    Part Number: 1610210219
      On Order
    $60.42
  • 121
    RETAINING RING – Part Number: 1610200032
    RETAINING RING
    Part Number: 1610200032
      Special Order
    $46.16
  • 123
    BALL BEARING – Part Number: 1610900033
    BALL BEARING
    Part Number: 1610900033
      Special Order
    $14.42
  • 124
    BALL BEARING – Part Number: 1610900034
    BALL BEARING
    Part Number: 1610900034
      Special Order
    $14.42
  • 126
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 127
    SCREW – Part Number: 1613490022
    SCREW
    Part Number: 1613490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 128
    SCREW – Part Number: 1613414026
    SCREW
    Part Number: 1613414026
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 129
    SCREW – Part Number: 1613490024
    SCREW
    Part Number: 1613490024
      Special Order
    $5.95
  • 131
    LABEL – Part Number: 161111A077
    LABEL
    Part Number: 161111A077
      Special Order
    $5.95
  • 132
    SCREW – Part Number: 1613490025
    SCREW
    Part Number: 1613490025
      Special Order
    $5.95
  • 133
    SCREW – Part Number: 1613490026
    SCREW
    Part Number: 1613490026
      Special Order
    $5.95
  • 134
    SCREW – Part Number: 1613490027
    SCREW
    Part Number: 1613490027
      Special Order
    $5.95
  • 139
    FELT WASHER – Part Number: 1610209017
    FELT WASHER
    Part Number: 1610209017
      Special Order
    $7.10
  • 143
    RETAINING RING – Part Number: 1614601071
    RETAINING RING
    Part Number: 1614601071
      In Stock
    $7.10
  • 144
    SUPPORTING DISC – Part Number: 1610101023
    SUPPORTING DISC
    Part Number: 1610101023
      Special Order
    $8.20
  • 163
    RETAINING RING – Part Number: 1610224012
    RETAINING RING
    Part Number: 1610224012
      Special Order
    $5.95
  • 164
    RETAINING RING – Part Number: 1610224013
    RETAINING RING
    Part Number: 1610224013
      Special Order
    $5.95
  • 166
    RING – Part Number: 1610209011
    RING
    Part Number: 1610209011
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $8.20
  • 167
    Hex Nut Din 439-Bm8-04 – Part Number: 2915050107
    Hex Nut Din 439-Bm8-04
    Part Number: 2915050107
      No Longer Available
  • 172
    O-RING – Part Number: 1610210216
    O-RING
    Part Number: 1610210216
      In Stock
    $7.10
  • 173
    DISC – Part Number: 1610100021
    DISC
    Part Number: 1610100021
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 184
    DAMPING RING – Part Number: 1610210218
    DAMPING RING
    Part Number: 1610210218
      Special Order
    $9.42
  • 808
    LABEL – Part Number: 160111A3H5
    LABEL
    Part Number: 160111A3H5
      Special Order
    $5.95
  • 810
    BRUSH SET – Part Number: 1617000750
    BRUSH SET
    Part Number: 1617000750
      In Stock
    $26.20
  • 813
    BALL BEARING – Part Number: 1617000744
    BALL BEARING
    Part Number: 1617000744
      Special Order
    $18.88
  • 820
    TOOL HOLDER – Part Number: 1617000745
    TOOL HOLDER
    Part Number: 1617000745
      Special Order
    $143.08
  • 840
    HOUSING – Part Number: 1617000746
    HOUSING
    Part Number: 1617000746
      Special Order
    $321.93
  • 841
    STRIKER PIN – Part Number: 1617000747
    STRIKER PIN
    Part Number: 1617000747
      Special Order
    $77.94
  • 845
    GEAR COVER – Part Number: 1617000748
    GEAR COVER
    Part Number: 1617000748
      In Stock
    $99.13
  • 847
    BRUSH HOLDER – Part Number: 1617000749
    BRUSH HOLDER
    Part Number: 1617000749
      Special Order
    $41.62
  • 856
    PISTON – Part Number: 1617000751
    PISTON
    Part Number: 1617000751
      Special Order
    $23.70
  • 857
    STRIKER – Part Number: 1617000752
    STRIKER
    Part Number: 1617000752
      Special Order
    $46.16
  • 870
    CONNECTING ROD – Part Number: 1617000753
    CONNECTING ROD
    Part Number: 1617000753
      Special Order
    $46.16
  • 872
    ECCENTRIC GEAR – Part Number: 1600A005A4
    ECCENTRIC GEAR
    Part Number: 1600A005A4
      Special Order
    $99.13
  • 878
    O-RING – Part Number: 1610210215
    O-RING
    Part Number: 1610210215
      In Stock
    $5.95
  • 886
    O-RING – Part Number: 1617000755
    O-RING
    Part Number: 1617000755
      In Stock
    $18.88
  • 887
    O-RING – Part Number: 1617000756
    O-RING
    Part Number: 1617000756
      In Stock
    $16.60
  • 888
    PARTS SET – Part Number: 1617000757
    PARTS SET
    Part Number: 1617000757
      Special Order
    $10.90
  • 897
    PARTS SET – Part Number: 1617000758
    PARTS SET
    Part Number: 1617000758
      In Stock
    $77.94
Section 2

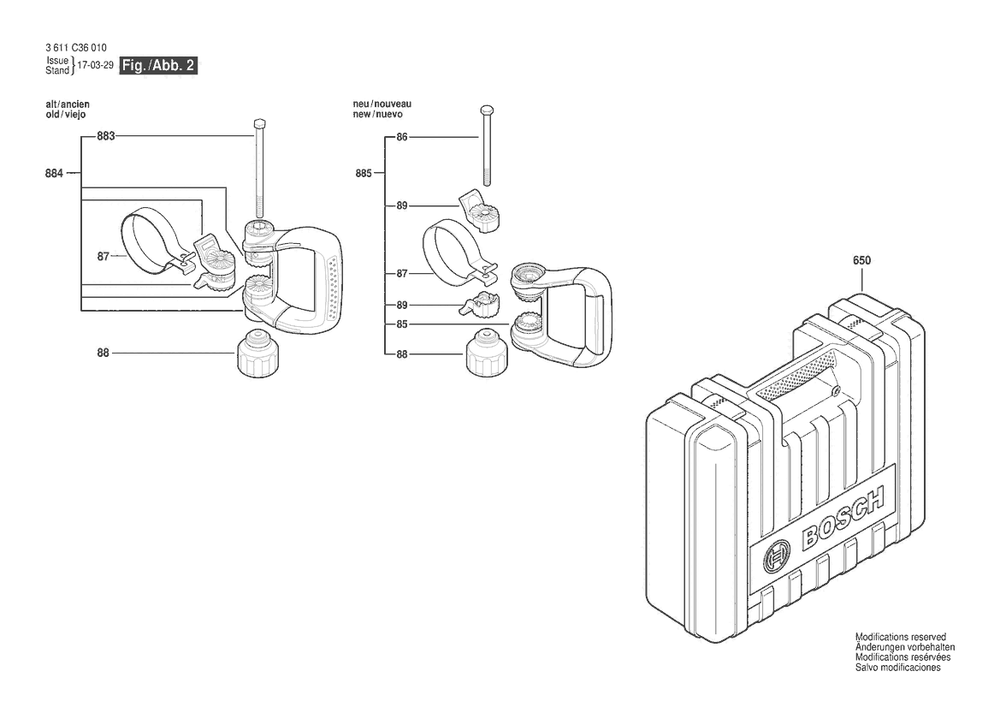

Section 2 Diagram and Parts List for 3611C36010 Bosch Demolition Hammer
  • 85
    AUXILIARY HANDLE – Part Number: 1602025081
    AUXILIARY HANDLE
    Part Number: 1602025081
      Special Order
    $33.50
  • 86
    BOLT – Part Number: 2911021267
    BOLT
    Part Number: 2911021267
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 87
    CLAMPING BAND – Part Number: 1600A01BH0
    CLAMPING BAND
    Part Number: 1600A01BH0
      Special Order
    $16.60
  • 89
    CLAMPING PIECE – Part Number: 1600A008BL
    CLAMPING PIECE
    Part Number: 1600A008BL
      Special Order
    $5.95
  • 134
    SCREW – Part Number: 1613490027
    SCREW
    Part Number: 1613490027
      Special Order
    $5.95
  • 650
    CARRYING CASE – Part Number: 1615438492
    CARRYING CASE
    Part Number: 1615438492
      Special Order
    $107.60
  • 883
    SCREW – Part Number: 1613490019
    SCREW
    Part Number: 1613490019
      Special Order
    $5.95
  • 884
    HANDLE – Part Number: 160202508T
    HANDLE
    Part Number: 160202508T
      Special Order
    $38.24
  • 885
    AUXILIARY HANDLE – Part Number: 160202508J
    AUXILIARY HANDLE
    Part Number: 160202508J
      Special Order
    $66.79

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
