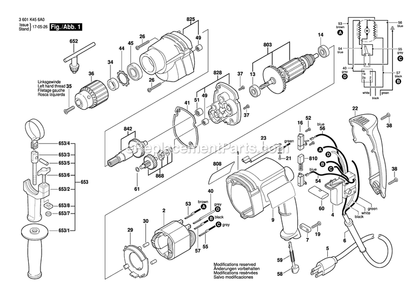

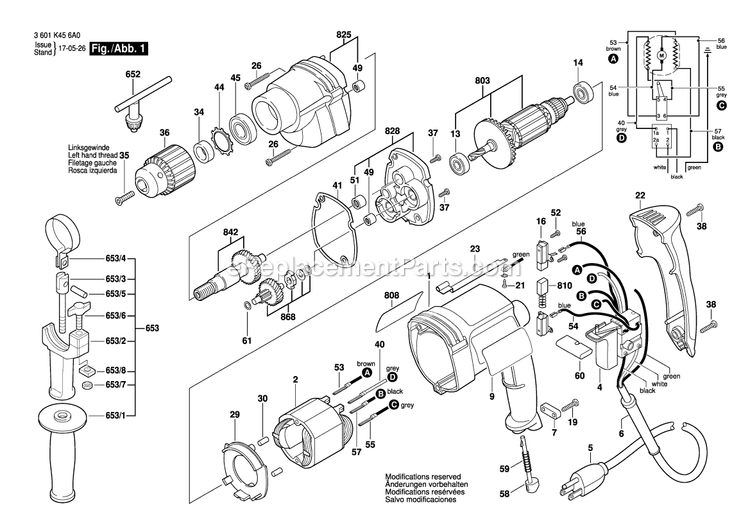

Page 1 Diagram and Parts List for 3601K456A0 Bosch Cordless Drill
Page 1
Previous Showing All Parts Next
Page 1
Page 1 Diagram and Parts List for 3601K456A0 Bosch Cordless Drill
  • 1
    MOTOR HOUSING – Part Number: 2610998101
    MOTOR HOUSING
    Part Number: 2610998101
      Special Order
    $30.48
  • 2
    FIELD – Part Number: 2604220703
    FIELD
    Part Number: 2604220703
      Special Order
    $33.50
  • 4
    ON-OFF SWITCH – Part Number: 2607200682
    ON-OFF SWITCH
    Part Number: 2607200682
      Special Order
    $46.16
  • 5
    POWER CORD – Part Number: 2610998127
    POWER CORD
    Part Number: 2610998127
      In Stock
    $26.20
  • 6
    GROMMET – Part Number: 2600707060
    GROMMET
    Part Number: 2600707060
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $5.95
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 2600905107
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905107
      Special Order
    $16.60
  • 14
    DEEP GROOVE BALL BEARING – Part Number: 1900905018
    DEEP GROOVE BALL BEARING
    Part Number: 1900905018
      In Stock
    $33.50
  • 16
    BRUSH HOLDER – Part Number: 2604337003
    BRUSH HOLDER
    Part Number: 2604337003
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.95
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 21
    RECESSED-HEAD SCREW – Part Number: 2610907525
    RECESSED-HEAD SCREW
    Part Number: 2610907525
      Special Order
    $5.95
  • 22
    HOUSING COVER – Part Number: 2610998102
    HOUSING COVER
    Part Number: 2610998102
      Special Order
    $21.20
  • 23
    EARTH CONDUCTOR – Part Number: 2610998118
    EARTH CONDUCTOR
    Part Number: 2610998118
      Special Order
    $5.95
  • 26
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 29
    AIR-DEFLECTOR RING – Part Number: 2610998115
    AIR-DEFLECTOR RING
    Part Number: 2610998115
      Special Order
    $5.95
  • 30
    RUBBER BUFFER – Part Number: 2602391004
    RUBBER BUFFER
    Part Number: 2602391004
      Special Order
    $5.95
  • 34
    SPACER – Part Number: 2610998132
    SPACER
    Part Number: 2610998132
      Special Order
    $5.95
  • 35
    REVERSE SCREW – Part Number: 2603421009
    REVERSE SCREW
    Part Number: 2603421009
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 36
    1/2 CHUCK – Part Number: 2610906123
    1/2 CHUCK
    Part Number: 2610906123
      Special Order
    $83.44
  • 37
    THREADED-FURROW SCREW – Part Number: 2603410048
    THREADED-FURROW SCREW
    Part Number: 2603410048
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 40
    CONNECTING CABLE – Part Number: 2604448287
    CONNECTING CABLE
    Part Number: 2604448287
      Special Order
    $5.95
  • 41
    SEALING WASHER – Part Number: 2610998117
    SEALING WASHER
    Part Number: 2610998117
      Special Order
    $5.95
  • 44
    C-CLIP – Part Number: 2610998128
    C-CLIP
    Part Number: 2610998128
      Special Order
    $5.95
  • 45
    DEEP-GROOVE BALL BEARING – Part Number: 2610968044
    DEEP-GROOVE BALL BEARING
    Part Number: 2610968044
      Special Order
    $21.20
  • 49
    NEEDLE BUSHING – Part Number: 2600914010
    NEEDLE BUSHING
    Part Number: 2600914010
      Special Order
    $5.95
  • 51
    NEEDLE BUSHING – Part Number: 1600910018
    NEEDLE BUSHING
    Part Number: 1600910018
      In Stock
    $5.95
  • 52
    SCREW – Part Number: 2603490017
    SCREW
    Part Number: 2603490017
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 53
    CONNECTING CABLE – Part Number: 2604448294
    CONNECTING CABLE
    Part Number: 2604448294
      Special Order
    $5.95
  • 54
    CONNECTING CABLE – Part Number: 2604448284
    CONNECTING CABLE
    Part Number: 2604448284
      Special Order
    $5.95
  • 55
    CONNECTING CABLE – Part Number: 2604448286
    CONNECTING CABLE
    Part Number: 2604448286
      Special Order
    $5.95
  • 56
    CONNECTING CABLE – Part Number: 2604448285
    CONNECTING CABLE
    Part Number: 2604448285
      Special Order
    $5.95
  • 57
    CONNECTING CABLE – Part Number: 2604448295
    CONNECTING CABLE
    Part Number: 2604448295
      Special Order
    $5.95
  • 58
    LOCKING LEVER – Part Number: 2610998114
    LOCKING LEVER
    Part Number: 2610998114
      Special Order
    $5.95
  • 59
    COMPRESSION SPRING – Part Number: 2610998116
    COMPRESSION SPRING
    Part Number: 2610998116
      Special Order
    $5.95
  • 60
    REVERSING SWITCH – Part Number: 2610998113
    REVERSING SWITCH
    Part Number: 2610998113
      Special Order
    $5.95
  • 61
    SHIM – Part Number: 2600100607
    SHIM
    Part Number: 2600100607
      Special Order
    $5.95
  • 652
    CHUCK KEY – Part Number: 2610348635
    CHUCK KEY
    Part Number: 2610348635
      Special Order
    $10.90
  • 653
    AUXILIARY HANDLE – Part Number: 1612025020
    AUXILIARY HANDLE
    Part Number: 1612025020
      In Stock
    $33.84
  • 803
    ARMATURE WITH FAN – Part Number: 2604011901
    ARMATURE WITH FAN
    Part Number: 2604011901
      Special Order
    $83.44
  • 828
    PIVOT PLATE – Part Number: 2610998153
    PIVOT PLATE
    Part Number: 2610998153
      Special Order
    $52.96
  • 842
    SPINDLE WITH GEAR ASSEMBLY – Part Number: 2610907368
    SPINDLE WITH GEAR ASSEMBLY
    Part Number: 2610907368
      Special Order
    $38.24
  • 868
    INTERMEDIATE GEAR ASSEMBLY – Part Number: 2606308927
    INTERMEDIATE GEAR ASSEMBLY
    Part Number: 2606308927
      Special Order
    $38.24
  • 6531
    AUXILIARY HANDLE – Part Number: 1612025019
    AUXILIARY HANDLE
    Part Number: 1612025019
      Special Order
    $10.90
  • 6532
    SUPPORT CLAMP – Part Number: 1618040077
    SUPPORT CLAMP
    Part Number: 1618040077
      Special Order
    $26.20
  • 6533
    THREADED PIN – Part Number: 1613521001
    THREADED PIN
    Part Number: 1613521001
      Special Order
    Minimum Quantity of 2 required
    $8.20
  • 6534
    CLAMPING BAND – Part Number: 1611316003
    CLAMPING BAND
    Part Number: 1611316003
      Special Order
    $5.95
  • 6535
    STRAIGHT PIN – Part Number: 1613100012
    STRAIGHT PIN
    Part Number: 1613100012
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 6536
    1613480008 – Part Number: 2603480006
    1613480008
    Part Number: 2603480006
      Special Order
    $5.95
  • 6537
    NUT – Part Number: 1613300006
    NUT
    Part Number: 1613300006
      In Stock
    $5.95
  • 6538
    CLAMPING PLATE – Part Number: 1611030010
    CLAMPING PLATE
    Part Number: 1611030010
      Special Order
    $5.95
