Kenmore Counter Unit Electric Cooktop Replacement Parts For Model 5644488510

We Sell Only Genuine Kenmore Parts

Popular Parts for Kenmore 5644488510

Search Within Model

Browse all Parts Search by Area

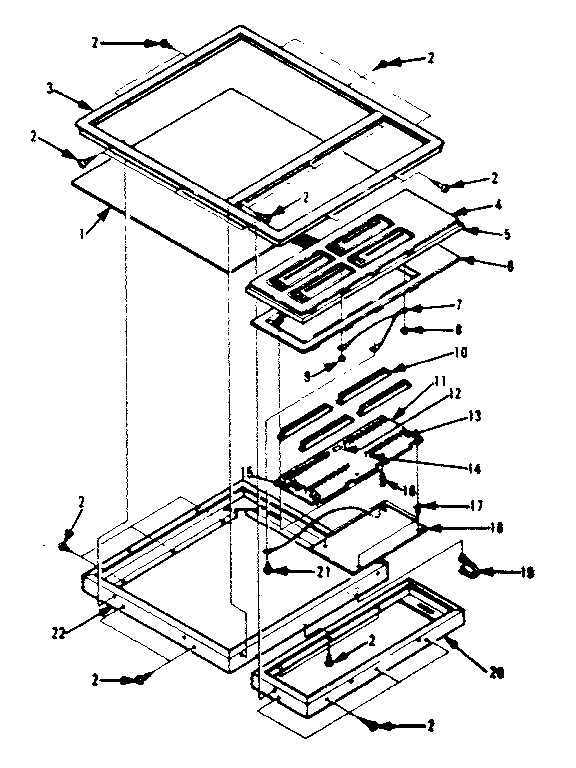

Control And Top Table Parts Diagram and Parts List for 5644488510  Kenmore Cooktop
Control And Top Table Parts

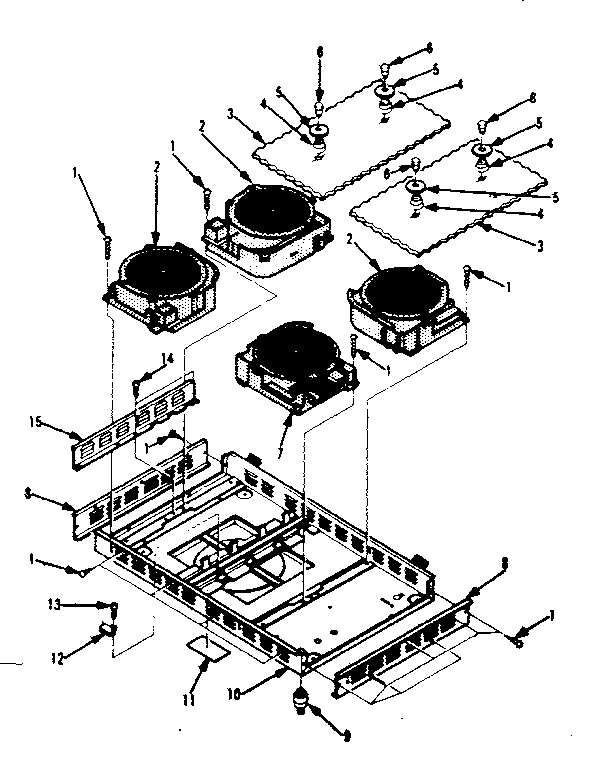

Frame Parts Diagram and Parts List for 5644488510  Kenmore Cooktop
Frame Parts

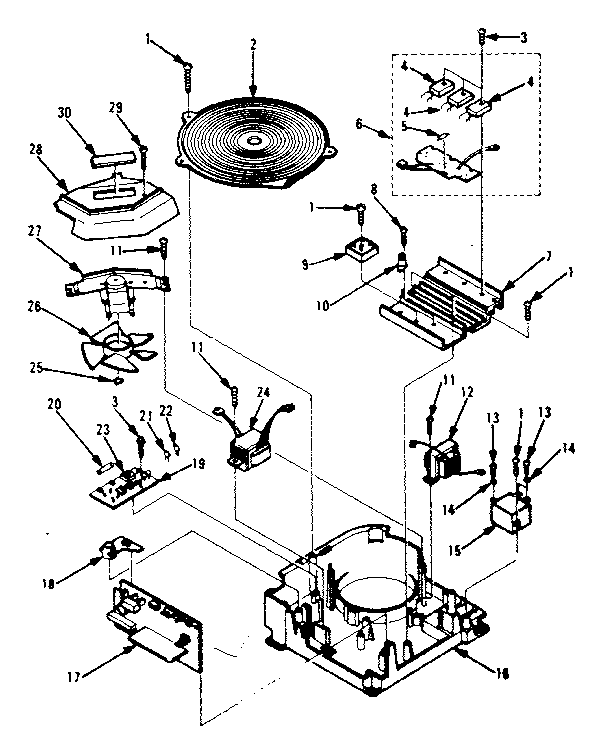

High Power Work Coil Diagram and Parts List for 5644488510  Kenmore Cooktop
High Power Work Coil

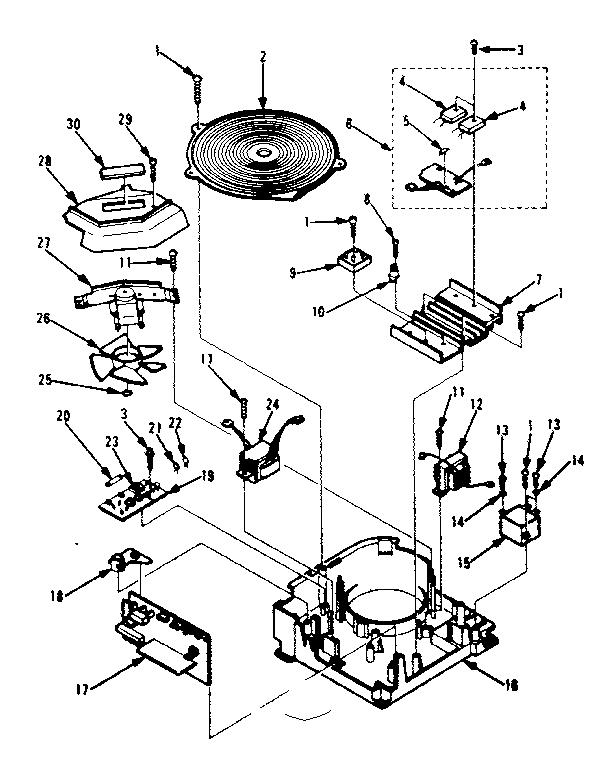

Low Power Work Coil Diagram and Parts List for 5644488510  Kenmore Cooktop
Low Power Work Coil

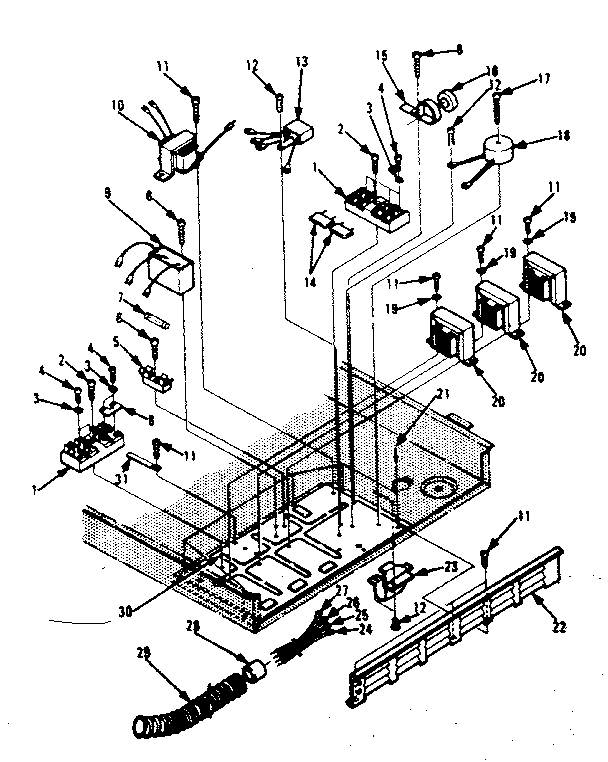

Power Supply Parts Diagram and Parts List for 5644488510  Kenmore Cooktop
Power Supply Parts
Previous Showing All Parts Next
Control And Top Table Parts
Control And Top Table Parts Diagram and Parts List for 5644488510  Kenmore Cooktop
  • Circulating diagram – Part Number: 13150
    Circulating diagram
    Part Number: 13150
      No Longer Available
  • Installation manual – Part Number: 13147
    Installation manual
    Part Number: 13147
      No Longer Available
  • Cooktop owner
    Cooktop owner's manual
    Part Number: 13148
      No Longer Available
  • 1
    Glass – Part Number: 13144
    Glass
    Part Number: 13144
      No Longer Available
  • 2
    TEE – Part Number: 10434
    TEE
    Part Number: 10434
      No Longer Available
  • 3
    Frame – Part Number: 13145
    Frame
    Part Number: 13145
      No Longer Available
  • 4
    WASHER – Part Number: W11089212
    WASHER
    Part Number: W11089212
      In Stock
    $9.74
  • 5
    NUT – Part Number: W10080180
    NUT
    Part Number: W10080180
      Special Order
    $21.70
  • 6
    Control base – Part Number: 12037
    Control base
    Part Number: 12037
      No Longer Available
  • 7
    Ground lead – Part Number: 12038
    Ground lead
    Part Number: 12038
      No Longer Available
  • 8
    Nut w/washer – Part Number: 10546
    Nut w/washer
    Part Number: 10546
      No Longer Available
  • 9
    Nut washer – Part Number: 11089
    Nut washer
    Part Number: 11089
      No Longer Available
  • 10
    Led cover – Part Number: 12039
    Led cover
    Part Number: 12039
      No Longer Available
  • 11
    Circuit board – Part Number: 12026
    Circuit board
    Part Number: 12026
      No Longer Available
  • 12
    Diode – Part Number: 11462
    Diode
    Part Number: 11462
      No Longer Available
  • 13
    Led – Part Number: 12040
    Led
    Part Number: 12040
      No Longer Available
  • 14
    Led – Part Number: 12041
    Led
    Part Number: 12041
      No Longer Available
  • 15
    Connector – Part Number: 12042
    Connector
    Part Number: 12042
      No Longer Available
  • 16
    Rivet – Part Number: 12043
    Rivet
    Part Number: 12043
      No Longer Available
  • 17
    Support – Part Number: 12044
    Support
    Part Number: 12044
      No Longer Available
  • 18
    CODE J – Part Number: 12994
    CODE J
    Part Number: 12994
      No Longer Available
  • 19
    Wire clip – Part Number: 12045
    Wire clip
    Part Number: 12045
      No Longer Available
  • 20
    Control frame – Part Number: 12046
    Control frame
    Part Number: 12046
      No Longer Available
  • 21
    Screw – Part Number: 10182
    Screw
    Part Number: 10182
      No Longer Available
  • 22
    Frame – Part Number: 13146
    Frame
    Part Number: 13146
      No Longer Available
Frame Parts
Frame Parts Diagram and Parts List for 5644488510  Kenmore Cooktop
High Power Work Coil
High Power Work Coil Diagram and Parts List for 5644488510  Kenmore Cooktop
Low Power Work Coil
Low Power Work Coil Diagram and Parts List for 5644488510  Kenmore Cooktop
Power Supply Parts
Power Supply Parts Diagram and Parts List for 5644488510  Kenmore Cooktop
