Kenmore KENMORE INDUCTION COOKTOP Replacement Parts For Model 5644498310

We Sell Only Genuine Kenmore Parts

Popular Parts for Kenmore 5644498310

Search Within Model

Browse all Parts Search by Area
Control And Top Table Parts Diagram and Parts List for 5644498310  Kenmore Cooktop
Control And Top Table Parts
Frame And Blower Parts Diagram and Parts List for 5644498310  Kenmore Cooktop
Frame And Blower Parts
Inverter Assembly Parts For High Power Work Coil Diagram and Parts List for 5644498310  Kenmore Cooktop
Inverter Assembly Parts For High Power Work Coil
Inverter Assembly Parts For Low Power Work Coil Diagram and Parts List for 5644498310  Kenmore Cooktop
Inverter Assembly Parts For Low Power Work Coil
Power Supply Parts Diagram and Parts List for 5644498310  Kenmore Cooktop
Power Supply Parts
Previous Showing All Parts Next

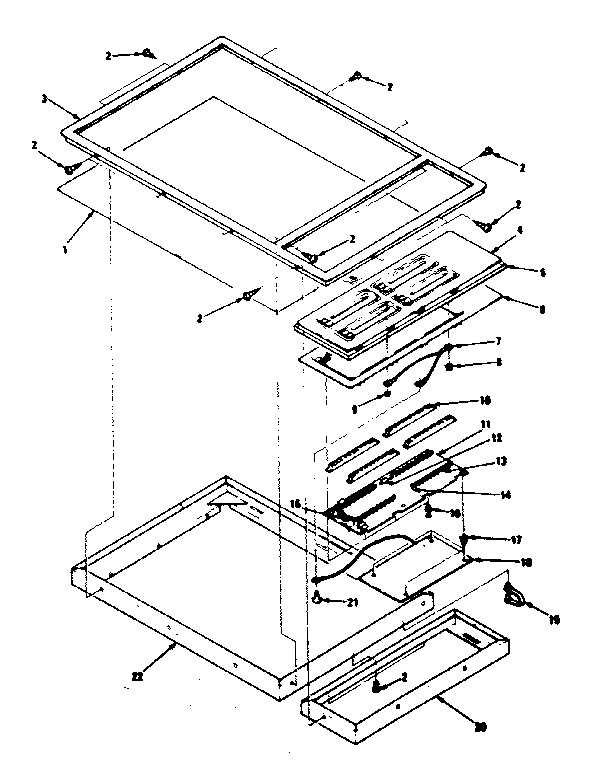

Control And Top Table Parts
Control And Top Table Parts Diagram and Parts List for 5644498310  Kenmore Cooktop
  • Installation manual – Part Number: 12048
    Installation manual
    Part Number: 12048
      No Longer Available
  • Insulation board – Part Number: 12061
    Insulation board
    Part Number: 12061
      No Longer Available
  • Use maual – Part Number: 12049
    Use maual
    Part Number: 12049
      No Longer Available
  • Fact tag – Part Number: 12050
    Fact tag
    Part Number: 12050
      No Longer Available
  • 1
    Glass – Part Number: 12030
    Glass
    Part Number: 12030
      No Longer Available
  • 2
    GASKET                *REPLACE – Part Number: 10073
    GASKET *REPLACE
    Part Number: 10073
      No Longer Available
  • 3
    Frame – Part Number: 12031
    Frame
    Part Number: 12031
      No Longer Available
  • 4
    WASHER – Part Number: W11089212
    WASHER
    Part Number: W11089212
      In Stock
    $9.74
  • 5
    NUT – Part Number: W10080180
    NUT
    Part Number: W10080180
      Special Order
    $21.70
  • 6
    Control base – Part Number: 12037
    Control base
    Part Number: 12037
      No Longer Available
  • 7
    Ground lead – Part Number: 12038
    Ground lead
    Part Number: 12038
      No Longer Available
  • 8
    Nut w/washer – Part Number: 10546
    Nut w/washer
    Part Number: 10546
      No Longer Available
  • 9
    Nut washer – Part Number: 11089
    Nut washer
    Part Number: 11089
      No Longer Available
  • 10
    Led cover – Part Number: 12039
    Led cover
    Part Number: 12039
      No Longer Available
  • 11
    Circuit board – Part Number: 12026
    Circuit board
    Part Number: 12026
      No Longer Available
  • 12
    Diode – Part Number: 11127
    Diode
    Part Number: 11127
      No Longer Available
  • 13
    Led – Part Number: 12040
    Led
    Part Number: 12040
      No Longer Available
  • 14
    Led – Part Number: 12041
    Led
    Part Number: 12041
      No Longer Available
  • 15
    Connector – Part Number: 12042
    Connector
    Part Number: 12042
      No Longer Available
  • 16
    Rivet – Part Number: 12043
    Rivet
    Part Number: 12043
      No Longer Available
  • 17
    Support – Part Number: 12044
    Support
    Part Number: 12044
      No Longer Available
  • 18
    Part – Part Number: 12027R
    Part
    Part Number: 12027R
      No Longer Available
  • 19
    Wire clip – Part Number: 12045
    Wire clip
    Part Number: 12045
      No Longer Available
  • 20
    Control frame – Part Number: 12046
    Control frame
    Part Number: 12046
      No Longer Available
  • 21
    Screw – Part Number: 10182
    Screw
    Part Number: 10182
      No Longer Available
  • 22
    Frame – Part Number: 12047
    Frame
    Part Number: 12047
      No Longer Available

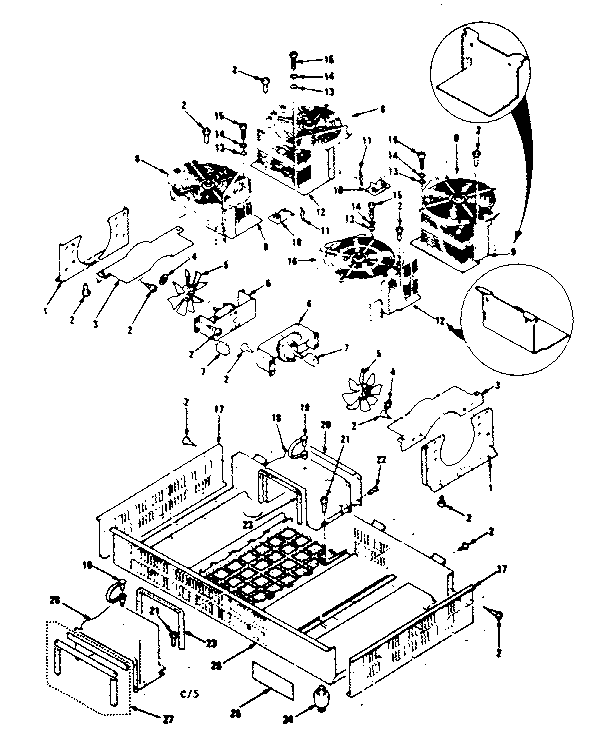

Frame And Blower Parts
Frame And Blower Parts Diagram and Parts List for 5644498310  Kenmore Cooktop
  • Insulation board – Part Number: 12061
    Insulation board
    Part Number: 12061
      No Longer Available
  • Use maual – Part Number: 12049
    Use maual
    Part Number: 12049
      No Longer Available
  • Fact tag – Part Number: 12050
    Fact tag
    Part Number: 12050
      No Longer Available
  • Installation manual – Part Number: 12048
    Installation manual
    Part Number: 12048
      No Longer Available
  • 1
    Fan cover – Part Number: 12075
    Fan cover
    Part Number: 12075
      No Longer Available
  • 2
    Screw – Part Number: 10011
    Screw
    Part Number: 10011
      No Longer Available
  • 3
    Fan guide – Part Number: 12076
    Fan guide
    Part Number: 12076
      No Longer Available
  • 4
    Speed nut – Part Number: 10769
    Speed nut
    Part Number: 10769
      No Longer Available
  • 5
    Blower fan – Part Number: 10770
    Blower fan
    Part Number: 10770
      No Longer Available
  • 6
    Blower motor – Part Number: 12077
    Blower motor
    Part Number: 12077
      No Longer Available
  • 7
    DISCONTINUED – Part Number: 10643
    DISCONTINUED
    Part Number: 10643
      No Longer Available
  • 8
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 9
    Base – Part Number: 12078
    Base
    Part Number: 12078
      No Longer Available
  • 10
    Bushing – Part Number: 12079
    Bushing
    Part Number: 12079
      No Longer Available
  • 11
    Spacer – Part Number: 12080
    Spacer
    Part Number: 12080
      No Longer Available
  • 12
    Insulation board – Part Number: 12061
    Insulation board
    Part Number: 12061
      No Longer Available
  • 13
    Washer – Part Number: 10638
    Washer
    Part Number: 10638
      No Longer Available
  • 14
    Washer – Part Number: 10253
    Washer
    Part Number: 10253
      No Longer Available
  • 15
    Coil – Part Number: 12062
    Coil
    Part Number: 12062
      No Longer Available
  • 16
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 17
    Cover – Part Number: 12083
    Cover
    Part Number: 12083
      No Longer Available
  • 18
    Capacitor – Part Number: 12064
    Capacitor
    Part Number: 12064
      No Longer Available
  • 19
    Wire clip – Part Number: 12045
    Wire clip
    Part Number: 12045
      No Longer Available
  • 20
    Seal panel – Part Number: 12065
    Seal panel
    Part Number: 12065
      No Longer Available
  • 21
    Screw – Part Number: 10120
    Screw
    Part Number: 10120
      No Longer Available
  • 22
    Capacitor – Part Number: 12066
    Capacitor
    Part Number: 12066
      No Longer Available
  • 23
    Base – Part Number: 12067
    Base
    Part Number: 12067
      No Longer Available
  • 24
    Elbow – Part Number: 12068
    Elbow
    Part Number: 12068
      No Longer Available
  • 25
    Screw – Part Number: 12099
    Screw
    Part Number: 12099
      No Longer Available
  • 26
    Frame – Part Number: 12090
    Frame
    Part Number: 12090
      No Longer Available
  • 27
    Seal set – Part Number: 12091
    Seal set
    Part Number: 12091
      No Longer Available
  • 28
    Capacitor – Part Number: 12064
    Capacitor
    Part Number: 12064
      No Longer Available

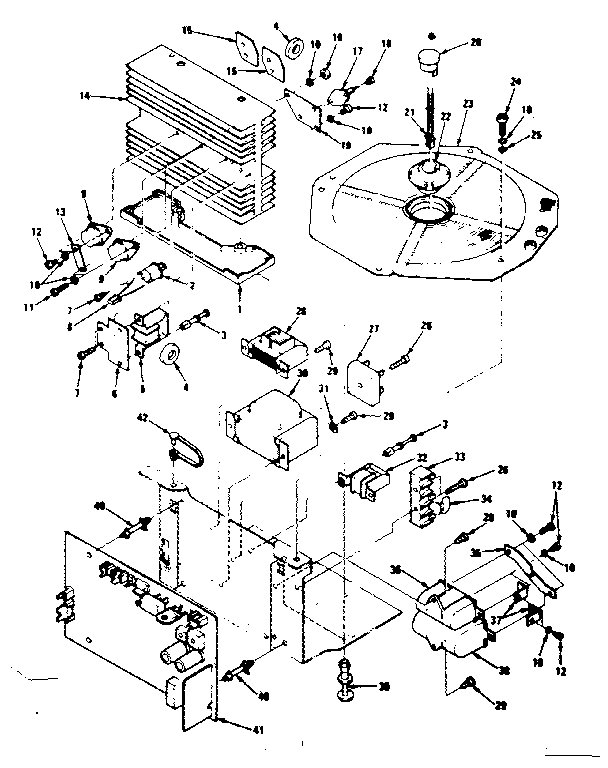

Inverter Assembly Parts For High Power Work Coil
Inverter Assembly Parts For High Power Work Coil Diagram and Parts List for 5644498310  Kenmore Cooktop
  • Installation manual – Part Number: 12048
    Installation manual
    Part Number: 12048
      No Longer Available
  • Insulation board – Part Number: 12061
    Insulation board
    Part Number: 12061
      No Longer Available
  • Fact tag – Part Number: 12050
    Fact tag
    Part Number: 12050
      No Longer Available
  • Use maual – Part Number: 12049
    Use maual
    Part Number: 12049
      No Longer Available
  • 1
    Insulation board – Part Number: 12094
    Insulation board
    Part Number: 12094
      No Longer Available
  • 2
    Thermostat – Part Number: 12100
    Thermostat
    Part Number: 12100
      No Longer Available
  • 3
    Capacitor – Part Number: 12066
    Capacitor
    Part Number: 12066
      No Longer Available
  • 4
    Ferrite ring – Part Number: 12095
    Ferrite ring
    Part Number: 12095
      No Longer Available
  • 5
    Transformer – Part Number: 12107
    Transformer
    Part Number: 12107
      No Longer Available
  • 6
    Bracket – Part Number: 12102
    Bracket
    Part Number: 12102
      No Longer Available
  • 7
    Capacitor – Part Number: 10660
    Capacitor
    Part Number: 10660
      No Longer Available
  • 8
    Wire harness – Part Number: 12101
    Wire harness
    Part Number: 12101
      No Longer Available
  • 9
    RETAINER – Part Number: 12096
    RETAINER
    Part Number: 12096
      No Longer Available
  • 10
    Washer – Part Number: 10253
    Washer
    Part Number: 10253
      No Longer Available
  • 11
    Screw – Part Number: 12099
    Screw
    Part Number: 12099
      No Longer Available
  • 12
    Screw – Part Number: 10255
    Screw
    Part Number: 10255
      No Longer Available
  • 13
    Short bar – Part Number: 12118
    Short bar
    Part Number: 12118
      No Longer Available
  • 14
    Heat sink – Part Number: 12097
    Heat sink
    Part Number: 12097
      No Longer Available
  • 15
    RETAINER – Part Number: 12096
    RETAINER
    Part Number: 12096
      No Longer Available
  • 16
    Power cord – Part Number: 10306
    Power cord
    Part Number: 10306
      No Longer Available
  • 17
    Diode – Part Number: 12092
    Diode
    Part Number: 12092
      No Longer Available
  • 18
    Screw – Part Number: 10120
    Screw
    Part Number: 10120
      No Longer Available
  • 19
    Short bar – Part Number: 12093
    Short bar
    Part Number: 12093
      No Longer Available
  • 20
    Thermostat – Part Number: 12103
    Thermostat
    Part Number: 12103
      No Longer Available
  • 21
    Wire harness – Part Number: 12104
    Wire harness
    Part Number: 12104
      No Longer Available
  • 22
    Holder – Part Number: 12105
    Holder
    Part Number: 12105
      No Longer Available
  • 23
    Work coil – Part Number: 12120
    Work coil
    Part Number: 12120
      No Longer Available
  • 24
    Coil – Part Number: 12062
    Coil
    Part Number: 12062
      No Longer Available
  • 25
    Washer – Part Number: 10638
    Washer
    Part Number: 10638
      No Longer Available
  • 26
    MOTOR SWITCH, GENERAL ELECTRIC – Part Number: 10230
    MOTOR SWITCH, GENERAL ELECTRIC
    Part Number: 10230
      No Longer Available
  • 27
    Rectifier – Part Number: 12121
    Rectifier
    Part Number: 12121
      No Longer Available
  • 28
    Coil choke – Part Number: 12117
    Coil choke
    Part Number: 12117
      No Longer Available
  • 29
    Screw – Part Number: 10011
    Screw
    Part Number: 10011
      No Longer Available
  • 30
    BRASS BOLT 1/4 X 1 – Part Number: 12122
    BRASS BOLT 1/4 X 1
    Part Number: 12122
      No Longer Available
  • 31
    Duct – Part Number: 11067
    Duct
    Part Number: 11067
      No Longer Available
  • 32
    Transformer – Part Number: 12109
    Transformer
    Part Number: 12109
      No Longer Available
  • 33
    Terminal block – Part Number: 12108
    Terminal block
    Part Number: 12108
      No Longer Available
  • 34
    Microwave varistor – Part Number: 11146
    Microwave varistor
    Part Number: 11146
      No Longer Available
  • 35
    Short bar – Part Number: 12123
    Short bar
    Part Number: 12123
      No Longer Available
  • 36
    Capacitor – Part Number: 12112
    Capacitor
    Part Number: 12112
      No Longer Available
  • 37
    Terminal – Part Number: 12113
    Terminal
    Part Number: 12113
      No Longer Available
  • 38
    Capacitor – Part Number: 12124
    Capacitor
    Part Number: 12124
      No Longer Available
  • 39
    Rivet – Part Number: 12110
    Rivet
    Part Number: 12110
      No Longer Available
  • 40
    Support – Part Number: 11830
    Support
    Part Number: 11830
      No Longer Available
  • 41
    Circuit board – Part Number: 12029R
    Circuit board
    Part Number: 12029R
      No Longer Available
  • 42
    Wire clip – Part Number: 12045
    Wire clip
    Part Number: 12045
      No Longer Available
Inverter Assembly Parts For Low Power Work Coil
Inverter Assembly Parts For Low Power Work Coil Diagram and Parts List for 5644498310  Kenmore Cooktop
  • Fact tag – Part Number: 12050
    Fact tag
    Part Number: 12050
      No Longer Available
  • Use maual – Part Number: 12049
    Use maual
    Part Number: 12049
      No Longer Available
  • Insulation board – Part Number: 12061
    Insulation board
    Part Number: 12061
      No Longer Available
  • Installation manual – Part Number: 12048
    Installation manual
    Part Number: 12048
      No Longer Available
  • 1
    Diode – Part Number: 12092
    Diode
    Part Number: 12092
      No Longer Available
  • 2
    Screw – Part Number: 10120
    Screw
    Part Number: 10120
      No Longer Available
  • 3
    Screw – Part Number: 10255
    Screw
    Part Number: 10255
      No Longer Available
  • 4
    Washer – Part Number: 10253
    Washer
    Part Number: 10253
      No Longer Available
  • 5
    Short bar – Part Number: 12093
    Short bar
    Part Number: 12093
      No Longer Available
  • 6
    Insulation board – Part Number: 12094
    Insulation board
    Part Number: 12094
      No Longer Available
  • 7
    GASKET – Part Number: 10308
    GASKET
    Part Number: 10308
      No Longer Available
  • 8
    Ferrite ring – Part Number: 12095
    Ferrite ring
    Part Number: 12095
      No Longer Available
  • 9
    RETAINER – Part Number: 12096
    RETAINER
    Part Number: 12096
      No Longer Available
  • 10
    Heat sink – Part Number: 12097
    Heat sink
    Part Number: 12097
      No Longer Available
  • 11
    Thyristor – Part Number: 12098
    Thyristor
    Part Number: 12098
      No Longer Available
  • 12
    Screw – Part Number: 12099
    Screw
    Part Number: 12099
      No Longer Available
  • 13
    Thermostat – Part Number: 12100
    Thermostat
    Part Number: 12100
      No Longer Available
  • 14
    Wire harness – Part Number: 12101
    Wire harness
    Part Number: 12101
      No Longer Available
  • 15
    Capacitor – Part Number: 10660
    Capacitor
    Part Number: 10660
      No Longer Available
  • 16
    Bracket – Part Number: 12102
    Bracket
    Part Number: 12102
      No Longer Available
  • 17
    Thermostat – Part Number: 12103
    Thermostat
    Part Number: 12103
      No Longer Available
  • 18
    Wire harness – Part Number: 12104
    Wire harness
    Part Number: 12104
      No Longer Available
  • 19
    Holder – Part Number: 12105
    Holder
    Part Number: 12105
      No Longer Available
  • 20
    Coil – Part Number: 12062
    Coil
    Part Number: 12062
      No Longer Available
  • 21
    Washer – Part Number: 10638
    Washer
    Part Number: 10638
      No Longer Available
  • 22
    Work coil – Part Number: 12106
    Work coil
    Part Number: 12106
      No Longer Available
  • 23
    Circuit board – Part Number: 12028R
    Circuit board
    Part Number: 12028R
      No Longer Available
  • 24
    Support – Part Number: 11830
    Support
    Part Number: 11830
      No Longer Available
  • 25
    Wire clip – Part Number: 12045
    Wire clip
    Part Number: 12045
      No Longer Available
  • 26
    Transformer – Part Number: 12107
    Transformer
    Part Number: 12107
      No Longer Available
  • 27
    Capacitor – Part Number: 12066
    Capacitor
    Part Number: 12066
      No Longer Available
  • 28
    Work coil – Part Number: 12106
    Work coil
    Part Number: 12106
      No Longer Available
  • 29
    Microwave varistor – Part Number: 11146
    Microwave varistor
    Part Number: 11146
      No Longer Available
  • 30
    MOTOR SWITCH, GENERAL ELECTRIC – Part Number: 10230
    MOTOR SWITCH, GENERAL ELECTRIC
    Part Number: 10230
      No Longer Available
  • 31
    Transformer – Part Number: 12109
    Transformer
    Part Number: 12109
      No Longer Available
  • 32
    Rivet – Part Number: 12110
    Rivet
    Part Number: 12110
      No Longer Available
  • 33
    Capacitor – Part Number: 12111
    Capacitor
    Part Number: 12111
      No Longer Available
  • 34
    Capacitor – Part Number: 12112
    Capacitor
    Part Number: 12112
      No Longer Available
  • 35
    Screw – Part Number: 10011
    Screw
    Part Number: 10011
      No Longer Available
  • 36
    Terminal – Part Number: 12113
    Terminal
    Part Number: 12113
      No Longer Available
  • 37
    Short bar – Part Number: 12114
    Short bar
    Part Number: 12114
      No Longer Available
  • 38
    Duct – Part Number: 11067
    Duct
    Part Number: 11067
      No Longer Available
  • 39
    Transformer – Part Number: 12115
    Transformer
    Part Number: 12115
      No Longer Available
  • 40
    Rectifier – Part Number: 12116
    Rectifier
    Part Number: 12116
      No Longer Available
  • 41
    Coil choke – Part Number: 12117
    Coil choke
    Part Number: 12117
      No Longer Available
Power Supply Parts
Power Supply Parts Diagram and Parts List for 5644498310  Kenmore Cooktop
  • Installation manual – Part Number: 12048
    Installation manual
    Part Number: 12048
      No Longer Available
  • Insulation board – Part Number: 12061
    Insulation board
    Part Number: 12061
      No Longer Available
  • Use maual – Part Number: 12049
    Use maual
    Part Number: 12049
      No Longer Available
  • Fact tag – Part Number: 12050
    Fact tag
    Part Number: 12050
      No Longer Available
  • 1
    Coil – Part Number: 12062
    Coil
    Part Number: 12062
      No Longer Available
  • 2
    Screw – Part Number: 10011
    Screw
    Part Number: 10011
      No Longer Available
  • 3
    Microwave fuse holder – Part Number: 11256
    Microwave fuse holder
    Part Number: 11256
      No Longer Available
  • 4
    Fuse 6a – Part Number: 12053
    Fuse 6a
    Part Number: 12053
      No Longer Available
  • 5
    Microwave fuse, 15-amp – Part Number: 11255
    Microwave fuse, 15-amp
    Part Number: 11255
      No Longer Available
  • 6
    Capacitor – Part Number: 12064
    Capacitor
    Part Number: 12064
      No Longer Available
  • 7
    Transformer – Part Number: 12055
    Transformer
    Part Number: 12055
      No Longer Available
  • 8
    Washer – Part Number: 11057
    Washer
    Part Number: 11057
      No Longer Available
  • 9
    Coil choke – Part Number: 12056
    Coil choke
    Part Number: 12056
      No Longer Available
  • 10
    Washer – Part Number: 10253
    Washer
    Part Number: 10253
      No Longer Available
  • 11
    Screw – Part Number: 12057
    Screw
    Part Number: 12057
      No Longer Available
  • 12
    Cover – Part Number: 12058
    Cover
    Part Number: 12058
      No Longer Available
  • 13
    Insulation sheet – Part Number: 12059
    Insulation sheet
    Part Number: 12059
      No Longer Available
  • 14
    Coil choke – Part Number: 12060
    Coil choke
    Part Number: 12060
      No Longer Available
  • 15
    Insulation board – Part Number: 12061
    Insulation board
    Part Number: 12061
      No Longer Available
  • 16
    Coil – Part Number: 12062
    Coil
    Part Number: 12062
      No Longer Available
  • 17
    Terminal block – Part Number: 12063
    Terminal block
    Part Number: 12063
      No Longer Available
  • 18
    Capacitor – Part Number: 12064
    Capacitor
    Part Number: 12064
      No Longer Available
  • 19
    Seal panel – Part Number: 12065
    Seal panel
    Part Number: 12065
      No Longer Available
  • 20
    NUT,CAP               *REPLACE – Part Number: 10072
    NUT,CAP *REPLACE
    Part Number: 10072
      No Longer Available
  • 21
    Capacitor – Part Number: 12066
    Capacitor
    Part Number: 12066
      No Longer Available
  • 22
    Rivet – Part Number: 10428
    Rivet
    Part Number: 10428
      No Longer Available
  • 23
    Base – Part Number: 12067
    Base
    Part Number: 12067
      No Longer Available
  • 24
    Elbow – Part Number: 12068
    Elbow
    Part Number: 12068
      No Longer Available
  • 25
    Screw – Part Number: 10182
    Screw
    Part Number: 10182
      No Longer Available
  • 26
    Fcc label – Part Number: 12089
    Fcc label
    Part Number: 12089
      No Longer Available
  • 27
    Wire white – Part Number: 12070
    Wire white
    Part Number: 12070
      No Longer Available
  • 28
    Wire black – Part Number: 12071
    Wire black
    Part Number: 12071
      No Longer Available
  • 29
    Wire green – Part Number: 12072
    Wire green
    Part Number: 12072
      No Longer Available
  • 30
    Insulation tube – Part Number: 12073
    Insulation tube
    Part Number: 12073
      No Longer Available
  • 31
    Conduit – Part Number: 12074
    Conduit
    Part Number: 12074
      No Longer Available
