Makita 14" Power Cutter Concrete Saw Replacement Parts For Model DPC9500

We Sell Only Genuine Makita Parts

Popular Parts for DPC9500

Search Within Model

Questions & Answers for Makita DPC9500
Browse all Parts Search by Area
Miscellaneous Parts Diagram and Parts List for  Makita Concrete Saw
Miscellaneous Parts
Page A Diagram and Parts List for  Makita Concrete Saw
Page A
Page B Diagram and Parts List for  Makita Concrete Saw
Page B
Page C Diagram and Parts List for  Makita Concrete Saw
Page C
Page D Diagram and Parts List for  Makita Concrete Saw
Page D
Page E Diagram and Parts List for  Makita Concrete Saw
Page E

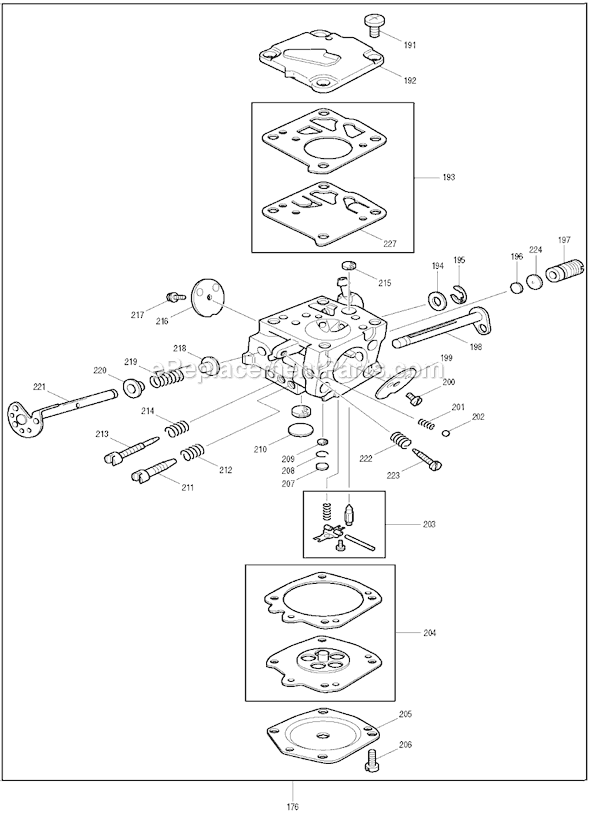

Page F Diagram and Parts List for  Makita Concrete Saw
Page F

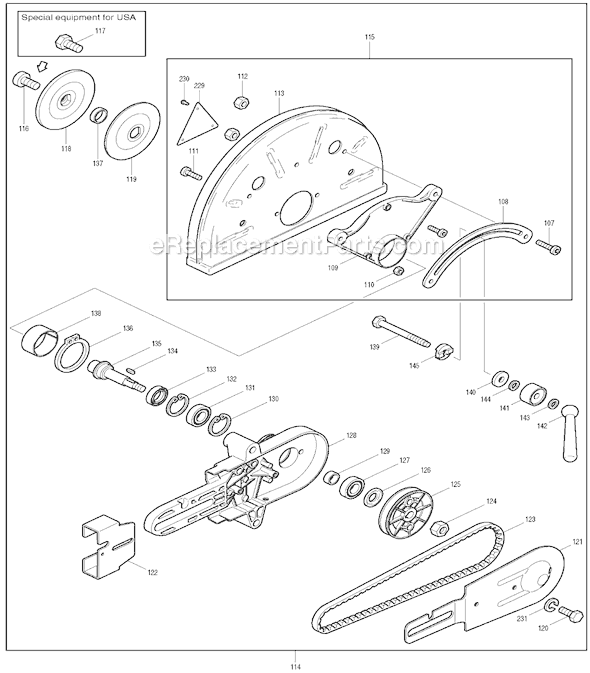

Page G Diagram and Parts List for  Makita Concrete Saw
Page G
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for  Makita Concrete Saw

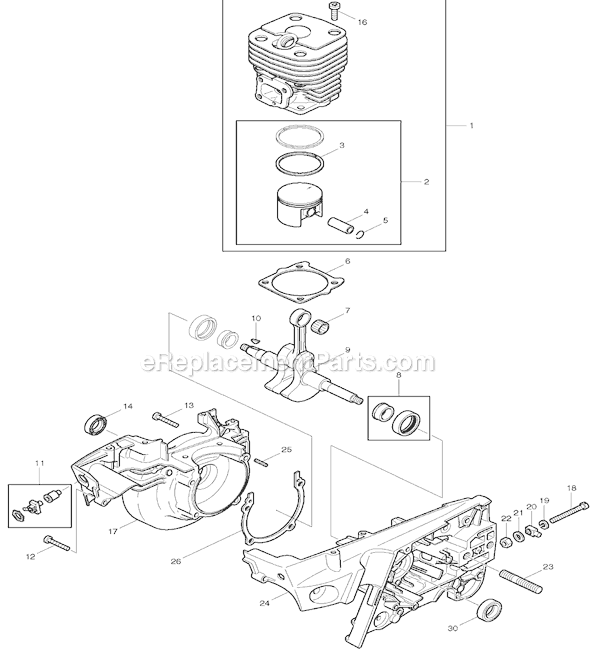

Page A
Page A Diagram and Parts List for  Makita Concrete Saw
  • 1
    Cylinder and Piston – Part Number: 031130004
    Cylinder and Piston
    Part Number: 031130004
      Special Order
    $328.16
  • 2
    Piston – Part Number: 031132003
    Piston
    Part Number: 031132003
      Special Order
    $332.65
  • 3
    Piston Ring – Part Number: 031-132-050
    Piston Ring
    Part Number: 031-132-050
      No Longer Available
  • 4
    Piston Pin – Part Number: 031132020
    Piston Pin
    Part Number: 031132020
      Special Order
    $29.38
  • 5
    Spring Ring – Part Number: 119-132-060
    Spring Ring
    Part Number: 119-132-060
      Special Order
    $6.16
  • 6
    Gasket – Part Number: 965-521-023
    Gasket
    Part Number: 965-521-023
      No Longer Available
  • 7
    Needle Cage – Part Number: 212133-1
    Needle Cage
    Part Number: 212133-1
      Special Order
    $37.07
  • 8
    Roller Bearing – Part Number: 960602173
    Roller Bearing
    Part Number: 960602173
      Special Order
    $93.79
  • 9
    Crankshaft – Part Number: 031120001
    Crankshaft
    Part Number: 031120001
      Special Order
    $349.86
  • 10
    KEY – Part Number: 254042-8
    KEY
    Part Number: 254042-8
      In Stock
    $6.16
  • 11
    Short C.Switch Assembly – Part Number: 957-605-112
    Short C.Switch Assembly
    Part Number: 957-605-112
      No Longer Available
  • 12
    Screw M5X30 – Part Number: 908-005-305
    Screw M5X30
    Part Number: 908-005-305
      No Longer Available
  • 14
    Ring – Part Number: 962-900-054
    Ring
    Part Number: 962-900-054
      No Longer Available
  • 16
    Screw 6X20 – Part Number: 908-006-205
    Screw 6X20
    Part Number: 908-006-205
      Special Order
    $6.16
  • 17
    Crankcase Mag.Side – Part Number: 031111630
    Crankcase Mag.Side
    Part Number: 031111630
      Special Order
    $137.38
  • 18
    F.H. Screw M6X70 – Part Number: 965-551-051
    F.H. Screw M6X70
    Part Number: 965-551-051
      No Longer Available
  • 19
    Spring Washer – Part Number: 926-206-000
    Spring Washer
    Part Number: 926-206-000
      No Longer Available
  • 20
    Sq.Nut With Pivot – Part Number: 123-213-010
    Sq.Nut With Pivot
    Part Number: 123-213-010
      No Longer Available
  • 21
    Disc – Part Number: 924-306-400
    Disc
    Part Number: 924-306-400
      No Longer Available
  • 22
    Hex Nut M6 – Part Number: 922-606-000
    Hex Nut M6
    Part Number: 922-606-000
      No Longer Available
  • 23
    Gudgeon M10X35 – Part Number: 905810354
    Gudgeon M10X35
    Part Number: 905810354
      Special Order
    $6.12
  • 24
    Crankcase – Part Number: 031111650
    Crankcase
    Part Number: 031111650
      Special Order
    $198.20
  • 25
    Spiral Clamping Pin – Part Number: 936-430-160
    Spiral Clamping Pin
    Part Number: 936-430-160
      No Longer Available
  • 26
    Gasket, Dpc7000 – Part Number: 965518013
    Gasket, Dpc7000
    Part Number: 965518013
      No Longer Available
  • 30
    Ring – Part Number: 962-900-051
    Ring
    Part Number: 962-900-051
      No Longer Available

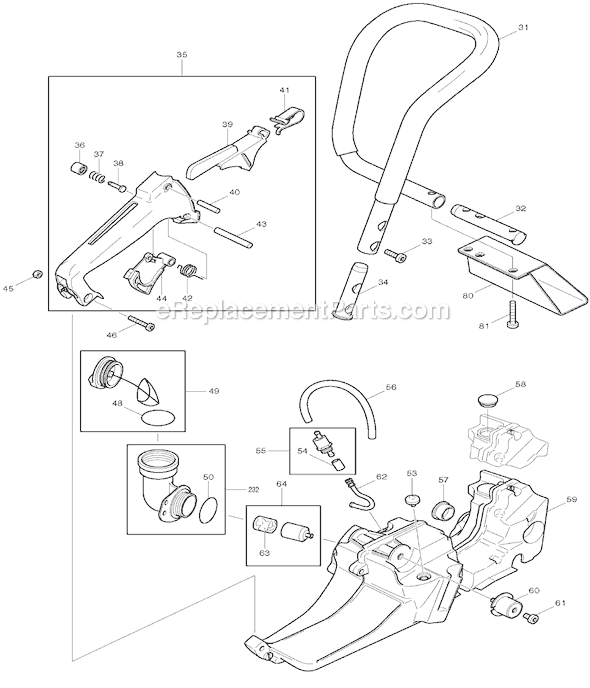

Page B
Page B Diagram and Parts List for  Makita Concrete Saw
  • 31
    Tubular Handle – Part Number: 123310011
    Tubular Handle
    Part Number: 123310011
      Special Order
    $85.63
  • 32
    Strength.Piece – Part Number: 144310072
    Strength.Piece
    Part Number: 144310072
      Special Order
    $15.73
  • 33
    Screw 6X20 – Part Number: 908-006-205
    Screw 6X20
    Part Number: 908-006-205
      Special Order
    $6.16
  • 34
    Strength.Piece – Part Number: 122310051
    Strength.Piece
    Part Number: 122310051
      Special Order
    $13.05
  • 35
    Grip Assembly – Part Number: 119117300
    Grip Assembly
    Part Number: 119117300
      Special Order
    $100.95
  • 36
    Button – Part Number: 965-451-750
    Button
    Part Number: 965-451-750
      No Longer Available
  • 37
    Pressure Spring – Part Number: 965-551-160
    Pressure Spring
    Part Number: 965-551-160
      No Longer Available
  • 38
    Stop Pin – Part Number: 965-551-150
    Stop Pin
    Part Number: 965-551-150
      No Longer Available
  • 39
    Catch Lever – Part Number: 119117031
    Catch Lever
    Part Number: 119117031
      Special Order
    $10.84
  • 40
    Cyl.Pin 4M 6X24 – Part Number: 935940240
    Cyl.Pin 4M 6X24
    Part Number: 935940240
      Special Order
    $4.28
  • 41
    Spring – Part Number: 119117052
    Spring
    Part Number: 119117052
      Special Order
    $5.56
  • 42
    Spring – Part Number: 119-117-041
    Spring
    Part Number: 119-117-041
      No Longer Available
  • 43
    Cyl.Pin 5M 6X40 – Part Number: 935950400
    Cyl.Pin 5M 6X40
    Part Number: 935950400
      Special Order
    $4.28
  • 44
    Throttle Lever – Part Number: 119117021
    Throttle Lever
    Part Number: 119117021
      Special Order
    $5.80
  • 45
    Hex Nut M5 – Part Number: 920-205-000
    Hex Nut M5
    Part Number: 920-205-000
      No Longer Available
  • 46
    Screw M5X30 – Part Number: 908-005-305
    Screw M5X30
    Part Number: 908-005-305
      No Longer Available
  • 48
    Packing Ring 32X4.5 – Part Number: 963-232-045
    Packing Ring 32X4.5
    Part Number: 963-232-045
      No Longer Available
  • 49
    Fuel Tank Plug Ay – Part Number: 965-451-901
    Fuel Tank Plug Ay
    Part Number: 965-451-901
      No Longer Available
  • 53
    Rubber Buffer – Part Number: 965-402-360
    Rubber Buffer
    Part Number: 965-402-360
      Special Order
    $7.54
  • 54
    Tube Hose – Part Number: 965-452-490
    Tube Hose
    Part Number: 965-452-490
      No Longer Available
  • 55
    Air Valve CPL. – Part Number: 965-451-191
    Air Valve CPL.
    Part Number: 965-451-191
      No Longer Available
  • 56
    Fuel Line, Dpc9500 – Part Number: 965452480
    Fuel Line, Dpc9500
    Part Number: 965452480
      No Longer Available
  • 57
    Stopper – Part Number: 965451560
    Stopper
    Part Number: 965451560
      Special Order
    $6.20
  • 58
    Stopper – Part Number: 965451710
    Stopper
    Part Number: 965451710
      Special Order
    $4.28
  • 59
    Tank CPL. – Part Number: 123114600
    Tank CPL.
    Part Number: 123114600
      Special Order
    $220.92
  • 60
    Rubber Buffer – Part Number: 965403131
    Rubber Buffer
    Part Number: 965403131
      Special Order
    $17.65
  • 61
    Screw 6X14 – Part Number: 908-006-145
    Screw 6X14
    Part Number: 908-006-145
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 62
    Suction Line – Part Number: 965-450-200
    Suction Line
    Part Number: 965-450-200
      In Stock
    $17.59
  • 63
    Suction Head, Ea5000p – Part Number: 163499-1
    Suction Head, Ea5000p
    Part Number: 163499-1
      Special Order
    $58.93
  • 64
    Suction Head, Ea5000p – Part Number: 163499-1
    Suction Head, Ea5000p
    Part Number: 163499-1
      Special Order
    $58.93
  • 80
    Foot – Part Number: 392320100
    Foot
    Part Number: 392320100
      Special Order
    $26.97
  • 81
    SCREW M6X35 – Part Number: 266990-9
    SCREW M6X35
    Part Number: 266990-9
      Special Order
    $7.54
  • 232
    Cutting Revice Assembly, DPC9501 – Part Number: 392-000-600
    Cutting Revice Assembly, DPC9501
    Part Number: 392-000-600
      No Longer Available

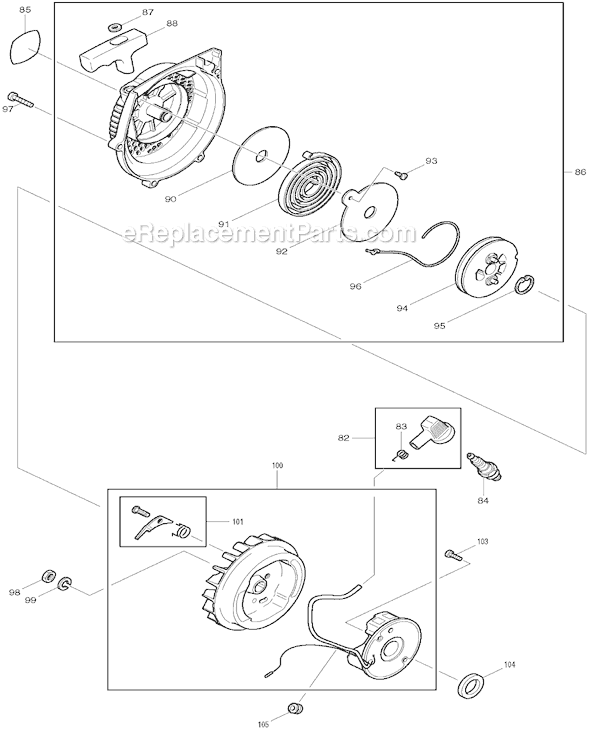

Page C
Page C Diagram and Parts List for  Makita Concrete Saw

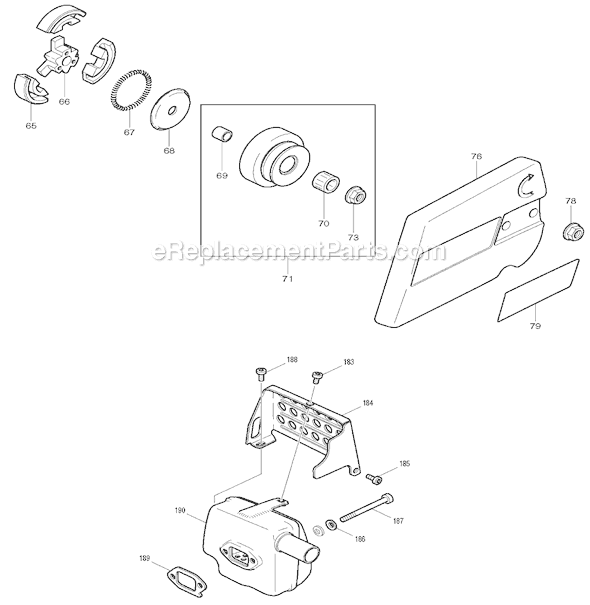

Page D
Page D Diagram and Parts List for  Makita Concrete Saw

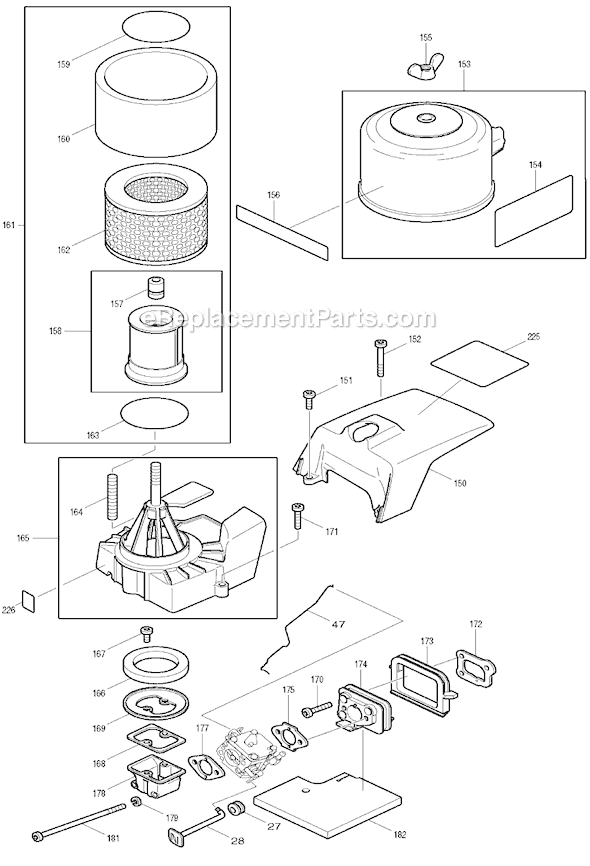

Page E
Page E Diagram and Parts List for  Makita Concrete Saw
  • 27
    Rubber Bush – Part Number: 965-401-011
    Rubber Bush
    Part Number: 965-401-011
      Special Order
    $8.52
  • 28
    Choke Shaft – Part Number: 031-150-730
    Choke Shaft
    Part Number: 031-150-730
      No Longer Available
  • 47
    Throttle Linkage – Part Number: 122117054
    Throttle Linkage
    Part Number: 122117054
      Special Order
    $7.13
  • 150
    Hood (Plastic) – Part Number: 392118010
    Hood (Plastic)
    Part Number: 392118010
      Special Order
    $39.25
  • 151
    H.l. Socket Head Bolt M5x16 – Part Number: 266605-8
    H.l. Socket Head Bolt M5x16
    Part Number: 266605-8
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 152
    Screw M5X20X40 – Part Number: 908-305-405
    Screw M5X20X40
    Part Number: 908-305-405
      No Longer Available
  • 153
    Cover – Part Number: 392-118-050
    Cover
    Part Number: 392-118-050
      No Longer Available
  • 154
    Label (309/343 Belts), DPC9500 – Part Number: 980-113-480
    Label (309/343 Belts), DPC9500
    Part Number: 980-113-480
      Special Order
    $6.16
  • 155
    Wing Nut M8 – Part Number: 921-708-000
    Wing Nut M8
    Part Number: 921-708-000
      No Longer Available
  • 156
    Label – Part Number: 810449-4
    Label
    Part Number: 810449-4
      Special Order
    $6.16
  • 157
    Rubber Bush – Part Number: 965-401-025
    Rubber Bush
    Part Number: 965-401-025
      No Longer Available
  • 158
    Inner Filter CPL. – Part Number: 001-173-021
    Inner Filter CPL.
    Part Number: 001-173-021
      No Longer Available
  • 159
    Packing Ring – Part Number: 963-257-070
    Packing Ring
    Part Number: 963-257-070
      No Longer Available
  • 160
    Pre-Filter – Part Number: 001-173-000
    Pre-Filter
    Part Number: 001-173-000
      No Longer Available
  • 161
    Air Filter – Part Number: 122-173-140A
    Air Filter
    Part Number: 122-173-140A
      In Stock
    $62.63
  • 162
    Air Filter – Part Number: 122-173-140A
    Air Filter
    Part Number: 122-173-140A
      In Stock
    $62.63
  • 164
    Gudgeon – Part Number: 905808555
    Gudgeon
    Part Number: 905808555
      Special Order
    $5.68
  • 165
    Hood – Part Number: 123118052
    Hood
    Part Number: 123118052
      Special Order
    $83.90
  • 166
    Gasket, Dpc7000 – Part Number: 965402960
    Gasket, Dpc7000
    Part Number: 965402960
      No Longer Available
  • 167
    Screw M5X12 – Part Number: 908-005-125
    Screw M5X12
    Part Number: 908-005-125
      No Longer Available
  • 168
    Gasket – Part Number: 965516090
    Gasket
    Part Number: 965516090
      Special Order
    $4.28
  • 169
    Connecting Plate – Part Number: 144171040
    Connecting Plate
    Part Number: 144171040
      Special Order
    $7.79
  • 170
    Screw M5X25 – Part Number: 908-405-255
    Screw M5X25
    Part Number: 908-405-255
      No Longer Available
  • 171
    F.H. Screw – Part Number: 908-005-255
    F.H. Screw
    Part Number: 908-005-255
      Special Order
    $6.16
  • 172
    Gasket – Part Number: 965-518-111
    Gasket
    Part Number: 965-518-111
      No Longer Available
  • 173
    Gasket – Part Number: 133131041
    Gasket
    Part Number: 133131041
      Special Order
    $8.42
  • 174
    Intermediate Flange – Part Number: 133131051
    Intermediate Flange
    Part Number: 133131051
      Special Order
    $25.24
  • 175
    Gasket – Part Number: 965-518-031
    Gasket
    Part Number: 965-518-031
      No Longer Available
  • 177
    Gasket – Part Number: 965-518-120
    Gasket
    Part Number: 965-518-120
      No Longer Available
  • 178
    Connecting Sleeve – Part Number: 144171030
    Connecting Sleeve
    Part Number: 144171030
      Special Order
    $24.85
  • 179
    Spring Ring 5 – Part Number: 926105001
    Spring Ring 5
    Part Number: 926105001
      Special Order
    $4.28
  • 181
    Fillister Head Screw M5X80 – Part Number: 908205805
    Fillister Head Screw M5X80
    Part Number: 908205805
      Special Order
    $5.96
  • 182
    Cover Foam Plate – Part Number: 965402851
    Cover Foam Plate
    Part Number: 965402851
      Special Order
    $5.68
  • 225
    Label, 343 – Part Number: 980-114-341
    Label, 343
    Part Number: 980-114-341
      Special Order
    $6.16
  • 226
    Label – Part Number: 980-113-841
    Label
    Part Number: 980-113-841
      No Longer Available
Page F
Page F Diagram and Parts List for  Makita Concrete Saw
  • 176
    Carburetor – Part Number: 122151620
    Carburetor
    Part Number: 122151620
      No Longer Available
  • 191
    Screw – Part Number: 113150170
    Screw
    Part Number: 113150170
      Special Order
    $4.28
  • 192
    Pump Cover – Part Number: 113150160
    Pump Cover
    Part Number: 113150160
      Special Order
    $19.03
  • 193
    Set Diaphragm/gaskets – Part Number: 957-150-100
    Set Diaphragm/gaskets
    Part Number: 957-150-100
      No Longer Available
  • 194
    Disc – Part Number: 122-151-400
    Disc
    Part Number: 122-151-400
      No Longer Available
  • 195
    Safety Washer – Part Number: 100-150-350
    Safety Washer
    Part Number: 100-150-350
      No Longer Available
  • 196
    Seal Washer – Part Number: 115150560
    Seal Washer
    Part Number: 115150560
      Special Order
    $4.28
  • 197
    Governor Valve – Part Number: 122151551
    Governor Valve
    Part Number: 122151551
      Special Order
    $25.11
  • 198
    Choke Shaft – Part Number: 031150020
    Choke Shaft
    Part Number: 031150020
      Special Order
    $24.79
  • 199
    Choke Shutter – Part Number: 113-150-261
    Choke Shutter
    Part Number: 113-150-261
      No Longer Available
  • 200
    Screw With Washer – Part Number: 113150370
    Screw With Washer
    Part Number: 113150370
      Special Order
    $4.28
  • 201
    Locking Spring – Part Number: 101-150-080
    Locking Spring
    Part Number: 101-150-080
      No Longer Available
  • 202
    Locking Ball – Part Number: 113-150-380
    Locking Ball
    Part Number: 113-150-380
      No Longer Available
  • 203
    Carb. CTRL. Parts – Part Number: 957-150-010
    Carb. CTRL. Parts
    Part Number: 957-150-010
      No Longer Available
  • 205
    Diaphragm Cover – Part Number: 122151121
    Diaphragm Cover
    Part Number: 122151121
      Special Order
    $13.48
  • 206
    Screw – Part Number: 001150140
    Screw
    Part Number: 001150140
      Special Order
    $6.16
  • 207
    Cover Disc – Part Number: 113150030
    Cover Disc
    Part Number: 113150030
      Special Order
    $4.28
  • 208
    Spring Ring – Part Number: 107150240
    Spring Ring
    Part Number: 107150240
      Special Order
    $4.28
  • 209
    Screen For Nozzle – Part Number: 107150230
    Screen For Nozzle
    Part Number: 107150230
      Special Order
    $4.28
  • 210
    Cover Disc – Part Number: 113-150-040
    Cover Disc
    Part Number: 113-150-040
      No Longer Available
  • 211
    Main Adj.Screw(H) – Part Number: 122151510
    Main Adj.Screw(H)
    Part Number: 122151510
      Special Order
    $17.31
  • 212
    Spring(H) – Part Number: 101150480
    Spring(H)
    Part Number: 101150480
      Special Order
    $4.28
  • 213
    Idle Adj.Screw(L) – Part Number: 122151470
    Idle Adj.Screw(L)
    Part Number: 122151470
      Special Order
    $26.82
  • 214
    Spring – Part Number: 144-151-480
    Spring
    Part Number: 144-151-480
      No Longer Available
  • 215
    Screen – Part Number: 020150180
    Screen
    Part Number: 020150180
      Special Order
    $8.20
  • 216
    Throttle Shutter – Part Number: 144-151-320
    Throttle Shutter
    Part Number: 144-151-320
      No Longer Available
  • 217
    Screw With Washer – Part Number: 113150370
    Screw With Washer
    Part Number: 113150370
      Special Order
    $4.28
  • 218
    Bushing – Part Number: 144-151-315
    Bushing
    Part Number: 144-151-315
      No Longer Available
  • 219
    Spring – Part Number: 144151310
    Spring
    Part Number: 144151310
      Special Order
    $5.35
  • 220
    Bushing – Part Number: 144-151-315
    Bushing
    Part Number: 144-151-315
      No Longer Available
  • 221
    Throttle Shaft – Part Number: 122151302
    Throttle Shaft
    Part Number: 122151302
      Special Order
    $32.37
  • 222
    Idle Stop Screw – Part Number: 113150240
    Idle Stop Screw
    Part Number: 113150240
      Special Order
    $4.28
  • 223
    Spring – Part Number: 113150230
    Spring
    Part Number: 113150230
      Special Order
    $4.28
  • 224
    Disc – Part Number: 001-150-060
    Disc
    Part Number: 001-150-060
      No Longer Available
  • 227
    Pump Diaphragm, Rubber – Part Number: 113-150-150
    Pump Diaphragm, Rubber
    Part Number: 113-150-150
      No Longer Available
Page G
Page G Diagram and Parts List for  Makita Concrete Saw
  • 107
    Fillister H. Screw – Part Number: 908006255
    Fillister H. Screw
    Part Number: 908006255
      Special Order
    $4.28
  • 108
    Clamp – Part Number: 392341040
    Clamp
    Part Number: 392341040
      Special Order
    $53.37
  • 109
    Swivel Segment – Part Number: 395341600
    Swivel Segment
    Part Number: 395341600
      Special Order
    $52.73
  • 110
    Hexagonal Nut M6 – Part Number: 920-406-000
    Hexagonal Nut M6
    Part Number: 920-406-000
      No Longer Available
  • 111
    Screw 6X20 – Part Number: 908-006-205
    Screw 6X20
    Part Number: 908-006-205
      Special Order
    $6.16
  • 113
    Protection Hood – Part Number: 392341610
    Protection Hood
    Part Number: 392341610
      Special Order
    $179.07
  • 115
    Protection Hood – Part Number: 392341620
    Protection Hood
    Part Number: 392341620
      Special Order
    $233.67
  • 117
    Hex Screw 10X20 – Part Number: 900-910-204
    Hex Screw 10X20
    Part Number: 900-910-204
      No Longer Available
  • 118
    Pressure Disc – Part Number: 392-228-340
    Pressure Disc
    Part Number: 392-228-340
      No Longer Available
  • 119
    Pressure Disc – Part Number: 392-228-350
    Pressure Disc
    Part Number: 392-228-350
      No Longer Available
  • 120
    Hex Screw DPC 9500 – Part Number: 900208202
    Hex Screw DPC 9500
    Part Number: 900208202
      Special Order
    $4.28
  • 121
    Guard Plate – Part Number: 392410600
    Guard Plate
    Part Number: 392410600
      Special Order
    $28.92
  • 122
    Hand Guard – Part Number: 392211610
    Hand Guard
    Part Number: 392211610
      Special Order
    $20.51
  • 123
    V-Belt (Small) – Part Number: 965-300-440
    V-Belt (Small)
    Part Number: 965-300-440
      No Longer Available
  • 124
    Hexagonal Nut – Part Number: 920-410-000
    Hexagonal Nut
    Part Number: 920-410-000
      No Longer Available
  • 125
    V-Belt Pulley – Part Number: 392221011
    V-Belt Pulley
    Part Number: 392221011
      No Longer Available
  • 126
    Packing Ring – Part Number: 963815320
    Packing Ring
    Part Number: 963815320
      Special Order
    $12.67
  • 127
    Ball Bearing – Part Number: 960102155
    Ball Bearing
    Part Number: 960102155
      No Longer Available
  • 128
    Gear Housing – Part Number: 392211600
    Gear Housing
    Part Number: 392211600
      No Longer Available
  • 129
    Distance Ring – Part Number: 900005009
    Distance Ring
    Part Number: 900005009
      Special Order
    $14.88
  • 130
    Snap Ring 35X1.5 – Part Number: 929235150
    Snap Ring 35X1.5
    Part Number: 929235150
      Special Order
    $4.28
  • 131
    Ball Bearing – Part Number: 960102155
    Ball Bearing
    Part Number: 960102155
      No Longer Available
  • 132
    Snap Ring 35X1.5 – Part Number: 929235150
    Snap Ring 35X1.5
    Part Number: 929235150
      Special Order
    $4.28
  • 133
    Radial Ring – Part Number: 962900036
    Radial Ring
    Part Number: 962900036
      Special Order
    $39.98
  • 134
    Key 4X4X14 – Part Number: 939-144-140
    Key 4X4X14
    Part Number: 939-144-140
      No Longer Available
  • 135
    Spindle – Part Number: 398-228-013
    Spindle
    Part Number: 398-228-013
      No Longer Available
  • 136
    Snap Ring 45X1.75 – Part Number: 929145175
    Snap Ring 45X1.75
    Part Number: 929145175
      Special Order
    $6.12
  • 137
    Adaptor 20mm To 7/8, DPC7000 – Part Number: 392-228-050
    Adaptor 20mm To 7/8, DPC7000
    Part Number: 392-228-050
      No Longer Available
  • 138
    Bushing – Part Number: 398211090
    Bushing
    Part Number: 398211090
      Special Order
    $8.85
  • 229
    Label, DPC9501 – Part Number: 980-113-942
    Label, DPC9501
    Part Number: 980-113-942
      Special Order
    $6.16
  • 230
    Rivet – Part Number: 938232483
    Rivet
    Part Number: 938232483
      Special Order
    $6.16
  • 231
    Spring Washer 8 – Part Number: 267822-3
    Spring Washer 8
    Part Number: 267822-3
      Special Order
    Minimum Quantity of 2 required
    $6.16

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
