SprayTECH Airless Pump Compressor Replacement Parts For Model ED655 (0508028)

We Sell Only Genuine SprayTECH Parts

Popular Parts for ED655

Search Within Model

Questions & Answers for SprayTECH ED655
Browse all Parts Search by Area
Page A Diagram and Parts List for 0508028 SprayTECH Compressor
Page A
Page B Diagram and Parts List for 0508028 SprayTECH Compressor
Page B
Page C Diagram and Parts List for 0508028 SprayTECH Compressor
Page C
Page D Diagram and Parts List for 0508028 SprayTECH Compressor
Page D
Previous Showing All Parts Next
Page A

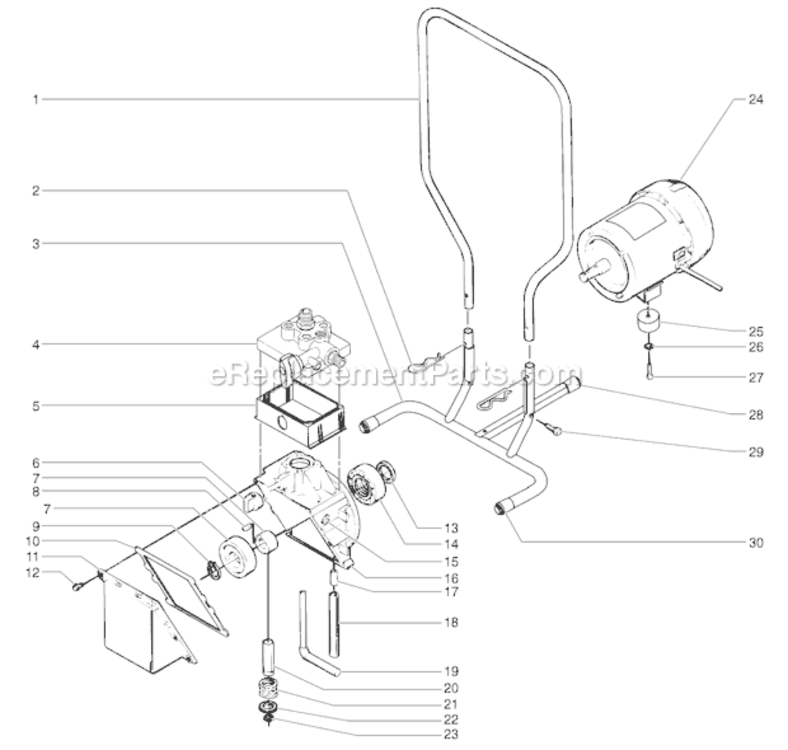

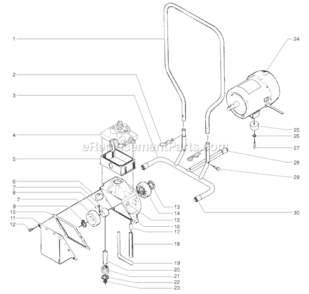

Page A Diagram and Parts List for 0508028 SprayTECH Compressor
  • A-1
    Handle – Part Number: 0270311
    Handle
    Part Number: 0270311
      No Longer Available
  • A-2
    Pin, Handle – Part Number: 0288795
    Pin, Handle
    Part Number: 0288795
      Special Order
    $6.16
  • A-3
    Stand – Part Number: 0279581
    Stand
    Part Number: 0279581
      No Longer Available
  • A-5
    Shroud – Part Number: 0288796
    Shroud
    Part Number: 0288796
      No Longer Available
  • A-6
    Pressure Control Knob – Part Number: 288775
    Pressure Control Knob
    Part Number: 288775
      Special Order
    $22.85
  • A-7
    Eccentric Sleeve And Bearing A – Part Number: 0090031
    Eccentric Sleeve And Bearing A
    Part Number: 0090031
      Special Order
    $71.22
  • A-8
    Shaft Key – Part Number: 0089829
    Shaft Key
    Part Number: 0089829
      Special Order
    $8.27
  • A-9
    Retaining Ring – Part Number: 47393
    Retaining Ring
    Part Number: 47393
      In Stock
    $6.16
  • A-10
    Gasket – Part Number: 0288774
    Gasket
    Part Number: 0288774
      No Longer Available
  • A-11
    Cover – Part Number: 0270527
    Cover
    Part Number: 0270527
      No Longer Available
  • A-12
    Screw, Cover – Part Number: 9802279
    Screw, Cover
    Part Number: 9802279
      No Longer Available
  • A-13
    Seal – Part Number: 0089930
    Seal
    Part Number: 0089930
      Special Order
    $18.34
  • A-14
    Ball Bearing – Part Number: 0089929
    Ball Bearing
    Part Number: 0089929
      No Longer Available
  • A-15
    Screw, Hex, 1/4" – Part Number: 9885529
    Screw, Hex, 1/4"
    Part Number: 9885529
      No Longer Available
  • A-16
    Housing, Hydraulic – Part Number: 0270231
    Housing, Hydraulic
    Part Number: 0270231
      No Longer Available
  • A-17
    Connector – Part Number: 0089261
    Connector
    Part Number: 0089261
      Special Order
    $6.16
  • A-18
    Tube, Oil Return – Part Number: 0093861
    Tube, Oil Return
    Part Number: 0093861
      No Longer Available
  • A-19
    Oil Suction Tube Assembly – Part Number: 0093709
    Oil Suction Tube Assembly
    Part Number: 0093709
      No Longer Available
  • A-20
    Piston – Part Number: 0270547
    Piston
    Part Number: 0270547
      No Longer Available
  • A-21
    Piston Spring – Part Number: 0005311
    Piston Spring
    Part Number: 0005311
      No Longer Available
  • A-22
    Piston Washer – Part Number: 0270548
    Piston Washer
    Part Number: 0270548
      Special Order
    $7.15
  • A-23
    Retainer – Part Number: 0089456
    Retainer
    Part Number: 0089456
      Special Order
    $6.65
  • A-24
    Motor – Part Number: 0270587
    Motor
    Part Number: 0270587
      No Longer Available
  • A-25
    Bumper – Part Number: 0090628
    Bumper
    Part Number: 0090628
      Special Order
    $6.16
  • A-26
    Lock Washer – Part Number: 9921501
    Lock Washer
    Part Number: 9921501
      No Longer Available
  • A-27
    Bolt – Part Number: 9800310
    Bolt
    Part Number: 9800310
      No Longer Available
  • A-28
    Crutch Tip – Part Number: 0270314
    Crutch Tip
    Part Number: 0270314
      No Longer Available
  • A-29
    Bolt, Leg – Part Number: 9802285
    Bolt, Leg
    Part Number: 9802285
      No Longer Available
  • A-30
    Foot, Rubber – Part Number: 0288790
    Foot, Rubber
    Part Number: 0288790
      No Longer Available
Page B

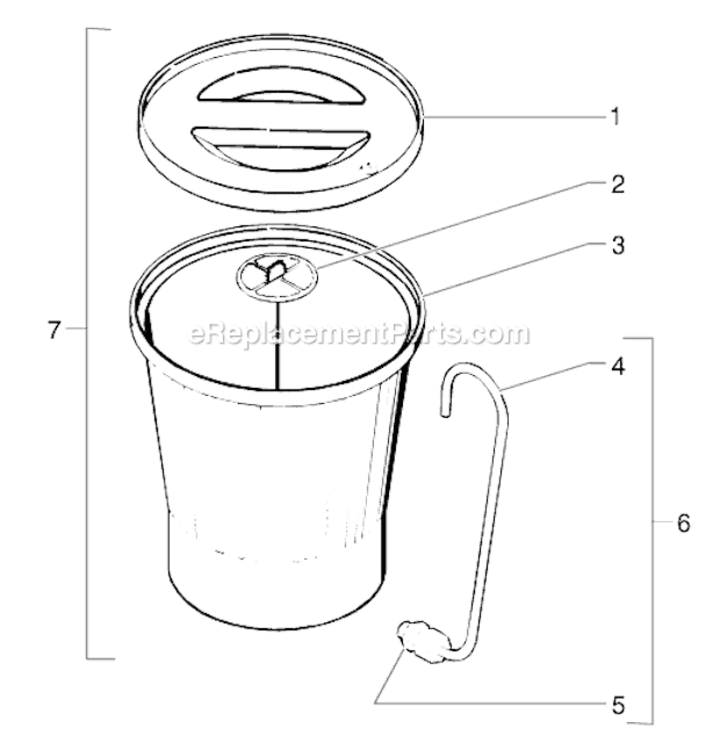

Page B Diagram and Parts List for 0508028 SprayTECH Compressor
Page C

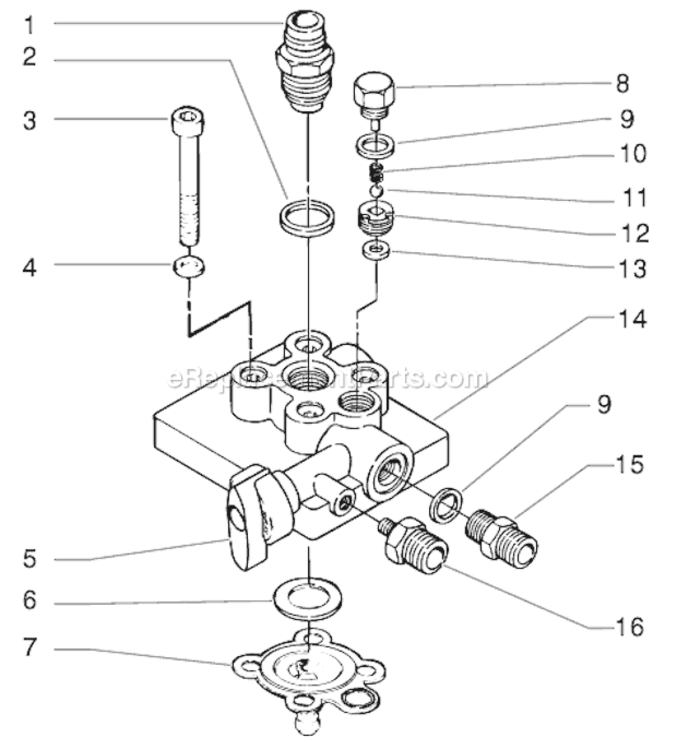

Page C Diagram and Parts List for 0508028 SprayTECH Compressor
Page D
Page D Diagram and Parts List for 0508028 SprayTECH Compressor
  • D-1
    Rc Tip Assembly, 413 – Part Number: 0297146
    Rc Tip Assembly, 413
    Part Number: 0297146
      No Longer Available
  • D-2
    Tip Guard Assembly – Part Number: 0297039
    Tip Guard Assembly
    Part Number: 0297039
      No Longer Available
  • D-3
    Diffuser 7/8" – Part Number: 0149342
    Diffuser 7/8"
    Part Number: 0149342
      No Longer Available
  • D-4
    Trigger Guard – Part Number: 0149366
    Trigger Guard
    Part Number: 0149366
      No Longer Available
  • D-5
    Valve Union Assembly – Part Number: 0149212
    Valve Union Assembly
    Part Number: 0149212
      No Longer Available
  • D-6
    Packing – Part Number: 0043211
    Packing
    Part Number: 0043211
      Special Order
    $11.38
  • D-7
    Snap Ring – Part Number: 9922703
    Snap Ring
    Part Number: 9922703
      No Longer Available
  • D-8
    Pin M-4 – Part Number: 0149377
    Pin M-4
    Part Number: 0149377
      No Longer Available
  • D-9
    Nut, Cap M-4 – Part Number: 9910403
    Nut, Cap M-4
    Part Number: 9910403
      Special Order
    $14.92
  • D-10
    Sliding Pin – Part Number: 9930818
    Sliding Pin
    Part Number: 9930818
      Special Order
    $6.16
  • D-11
    Hex Nut – Part Number: 9910201
    Hex Nut
    Part Number: 9910201
      Special Order
    $6.16
  • D-12
    Retainer Block – Part Number: 0149368
    Retainer Block
    Part Number: 0149368
      Special Order
    $6.16
  • D-13
    Gun Housing – Part Number: 0149361
    Gun Housing
    Part Number: 0149361
      No Longer Available
  • D-14
    HANDLE SEALING WASHER – Part Number: 43303
    HANDLE SEALING WASHER
    Part Number: 43303
      In Stock
    $6.16
  • D-15
    Handle – Part Number: 0149370
    Handle
    Part Number: 0149370
      Special Order
    $67.21
  • D-16
    Filter – Part Number: 0034377
    Filter
    Part Number: 0034377
      No Longer Available
  • D-17
    Spring – Part Number: 0043590
    Spring
    Part Number: 0043590
      No Longer Available
  • D-18
    Sealing Ring – Part Number: 9970123
    Sealing Ring
    Part Number: 9970123
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • D-19
    Swivel – Part Number: 0347706
    Swivel
    Part Number: 0347706
      No Longer Available
  • D-20
    Collar Assembly – Part Number: 0279185
    Collar Assembly
    Part Number: 0279185
      Special Order
    $30.23
  • D-21
    Trigger Assembly – Part Number: 0149211
    Trigger Assembly
    Part Number: 0149211
      Special Order
    $50.58
