Mi-T-M Air Compressor Replacement Parts For Model AC2-SV11-30M

We Sell Only Genuine Mi-T-M Parts

Popular Parts for AC2-SV11-30M

Search Within Model

Questions & Answers for Mi-T-M AC2-SV11-30M
Browse all Parts Search by Area
11Hp Honda Electric Start With Battery Option B Diagram and Parts List for  Mi-T-M Compressor
11Hp Honda Electric Start With Battery Option B
Page B Diagram and Parts List for  Mi-T-M Compressor
Page B
Pilot Valve Diagram and Parts List for  Mi-T-M Compressor
Pilot Valve
Tank Assembly Diagram and Parts List for  Mi-T-M Compressor
Tank Assembly
Two Stage Compressor Diagram and Parts List for  Mi-T-M Compressor
Two Stage Compressor
Previous Showing All Parts Next

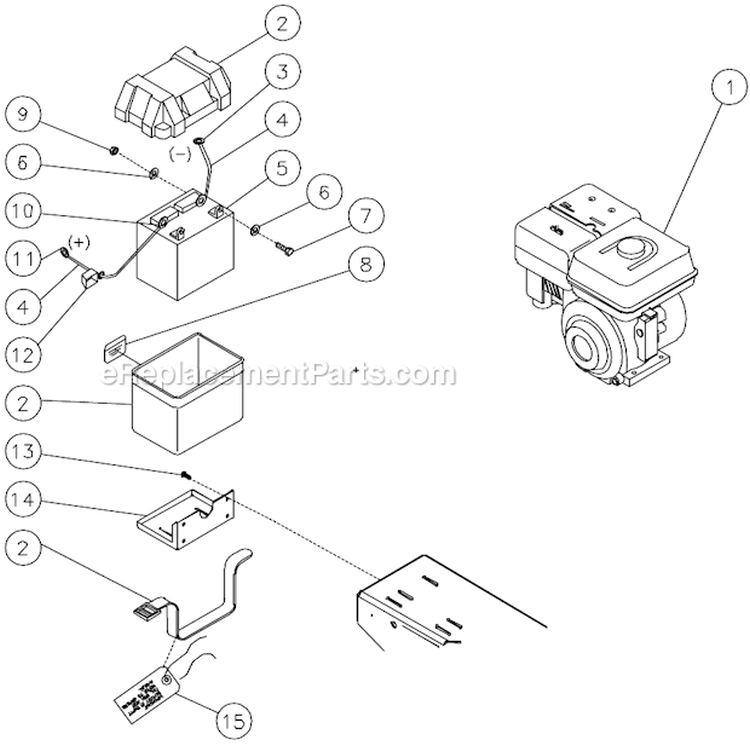

11Hp Honda Electric Start With Battery Option B
11Hp Honda Electric Start With Battery Option B Diagram and Parts List for  Mi-T-M Compressor

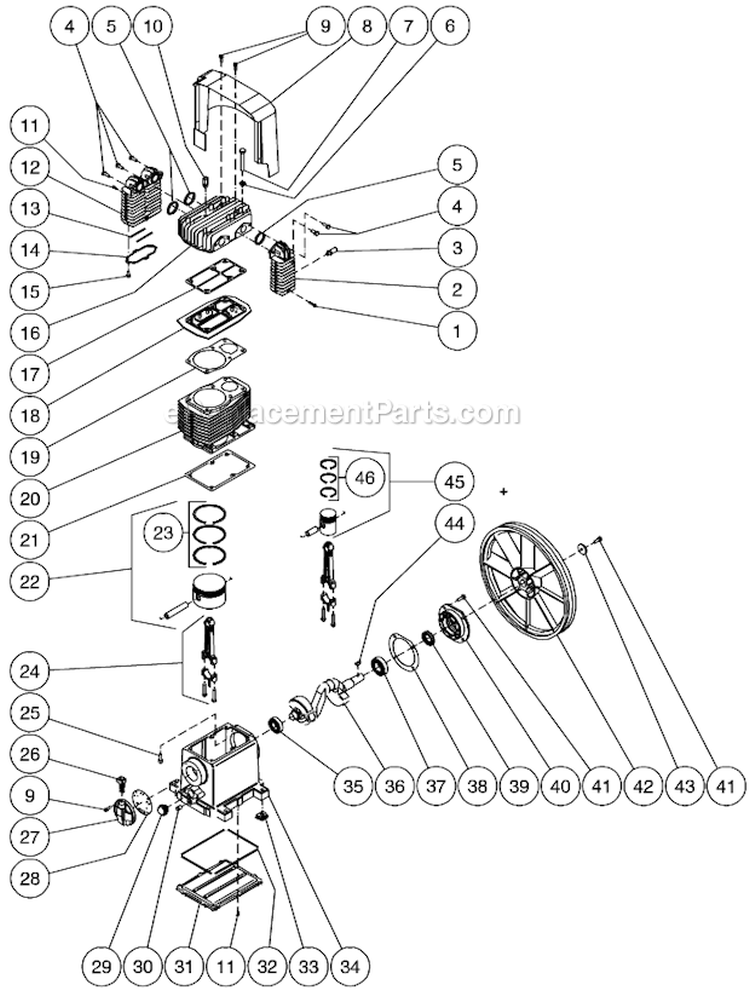

Page B
Page B Diagram and Parts List for  Mi-T-M Compressor
  • B-1
    Bolt – Part Number: 27-8807
    Bolt
    Part Number: 27-8807
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-2
    After Cooler – Part Number: 46-1156
    After Cooler
    Part Number: 46-1156
      Special Order
    $98.37
  • B-3
    Safety Valve – Part Number: 22-0385
    Safety Valve
    Part Number: 22-0385
      Special Order
    $45.53
  • B-4
    Bolt – Part Number: 27-8032
    Bolt
    Part Number: 27-8032
      Special Order
    $6.16
  • B-5
    O-Ring – Part Number: 25-0439
    O-Ring
    Part Number: 25-0439
      Special Order
    $6.16
  • B-6
    Washer – Part Number: 28-1021
    Washer
    Part Number: 28-1021
      Special Order
    $6.16
  • B-7
    Bolt – Part Number: 27-8934
    Bolt
    Part Number: 27-8934
      No Longer Available
  • B-9
    Bolt – Part Number: 27-8002
    Bolt
    Part Number: 27-8002
      Special Order
    $6.16
  • B-10
    Safety Valve – Part Number: 22-0386
    Safety Valve
    Part Number: 22-0386
      Special Order
    $57.96
  • B-11
    Screw – Part Number: 27-9575
    Screw
    Part Number: 27-9575
      Special Order
    $6.16
  • B-12
    Inter Cooler – Part Number: 46-1157
    Inter Cooler
    Part Number: 46-1157
      Special Order
    $270.67
  • B-13
    O-Ring – Part Number: 25-0440
    O-Ring
    Part Number: 25-0440
      Special Order
    $31.03
  • B-14
    Inter-Cooler Cover – Part Number: 46-0816
    Inter-Cooler Cover
    Part Number: 46-0816
      Special Order
    $29.99
  • B-15
    Screw – Part Number: 27-8906
    Screw
    Part Number: 27-8906
      Special Order
    $6.16
  • B-16
    Pump Head – Part Number: 46-1158
    Pump Head
    Part Number: 46-1158
      Special Order
    $227.82
  • B-18
    Valve Plate Assy – Part Number: 22-0283
    Valve Plate Assy
    Part Number: 22-0283
      Special Order
    $714.73
  • B-20
    Cylinder – Part Number: 46-1176
    Cylinder
    Part Number: 46-1176
      Special Order
    $1623.31
  • B-23
    Ring Set Kit – Part Number: 70-0344
    Ring Set Kit
    Part Number: 70-0344
      Special Order
    $97.33
  • B-25
    Bolt – Part Number: 27-8194
    Bolt
    Part Number: 27-8194
      Special Order
    $6.16
  • B-26
    Crankcase Oil Cap – Part Number: 46-0818
    Crankcase Oil Cap
    Part Number: 46-0818
      Special Order
    $13.67
  • B-27
    Endcap- Closed – Part Number: 46-0819
    Endcap- Closed
    Part Number: 46-0819
      Special Order
    $20.67
  • B-29
    Sight Glass – Part Number: 46-0820
    Sight Glass
    Part Number: 46-0820
      Special Order
    $26.88
  • B-30
    Plug- Oil Drain – Part Number: 39-0106
    Plug- Oil Drain
    Part Number: 39-0106
      Special Order
    $8.24
  • B-33
    Isolator – Part Number: 46-0821
    Isolator
    Part Number: 46-0821
      Special Order
    $9.27
  • B-35
    Ball Bearing – Part Number: 48-0060
    Ball Bearing
    Part Number: 48-0060
      No Longer Available
  • B-37
    Ball Bearing – Part Number: 48-0024
    Ball Bearing
    Part Number: 48-0024
      Special Order
    $119.95
  • B-39
    Seal-Oil – Part Number: 26-0208
    Seal-Oil
    Part Number: 26-0208
      Special Order
    $11.34
  • B-40
    End Cap – Part Number: 46-0822
    End Cap
    Part Number: 46-0822
      Special Order
    $92.15
  • B-41
    Bolt – Part Number: 27-8033
    Bolt
    Part Number: 27-8033
      Special Order
    $6.16
  • B-42
    Flywheel – Part Number: 10-0130
    Flywheel
    Part Number: 10-0130
      Special Order
    $506.34
  • B-43
    Washer – Part Number: 28-1032
    Washer
    Part Number: 28-1032
      Special Order
    $6.16
  • B-44
    Key-Woodruff – Part Number: 43-0102
    Key-Woodruff
    Part Number: 43-0102
      Special Order
    $8.24
  • B-46
    Ring Set Kit – Part Number: 70-0239
    Ring Set Kit
    Part Number: 70-0239
      Special Order
    $150.71
  • B-800
    Gasket Kit – Part Number: 70-0345
    Gasket Kit
    Part Number: 70-0345
      Special Order
    $267.75

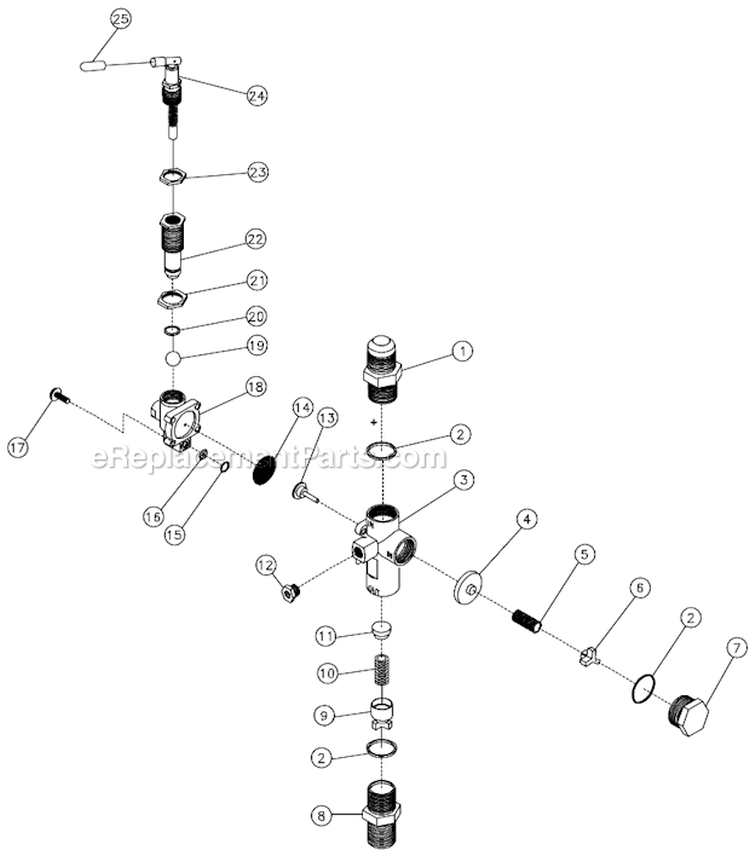

Pilot Valve
Pilot Valve Diagram and Parts List for  Mi-T-M Compressor
  • D-12
    Muffler – Part Number: 23-0419
    Muffler
    Part Number: 23-0419
      Special Order
    $14.45
  • D-800
    Repair Kit – Part Number: 70-0241
    Repair Kit
    Part Number: 70-0241
      Special Order
    $53.82

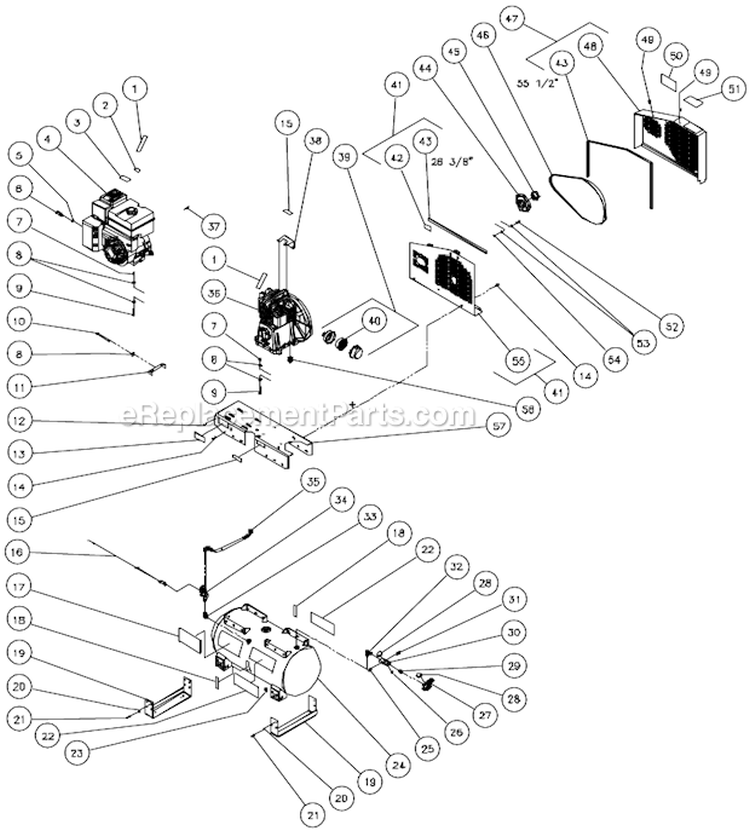

Tank Assembly
Tank Assembly Diagram and Parts List for  Mi-T-M Compressor
  • E-4
    Engine-11 H.P. Briggs And Stratton Vanguard – Part Number: 1-0089
    Engine-11 H.P. Briggs And Stratton Vanguard
    Part Number: 1-0089
      No Longer Available
  • E-5
    Washer – Part Number: 28-0606
    Washer
    Part Number: 28-0606
      Special Order
    $6.16
  • E-6
    Oil Drain Port – Part Number: 24-0142
    Oil Drain Port
    Part Number: 24-0142
      Special Order
    $31.03
  • E-7
    Hex Nylon Locknut – Part Number: 30-0159
    Hex Nylon Locknut
    Part Number: 30-0159
      Special Order
    $6.16
  • E-8
    Washer – Part Number: 28-0023
    Washer
    Part Number: 28-0023
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • E-9
    Bolt – Part Number: 27-0122
    Bolt
    Part Number: 27-0122
      Special Order
    $6.16
  • E-10
    Bolt – Part Number: 27-0133
    Bolt
    Part Number: 27-0133
      Special Order
    $6.16
  • E-11
    Belt Tensioner Plate – Part Number: 20-0650A01
    Belt Tensioner Plate
    Part Number: 20-0650A01
      No Longer Available
  • E-12
    Screw – Part Number: 27-3064
    Screw
    Part Number: 27-3064
      Special Order
    $6.16
  • E-14
    Bolt – Part Number: 27-9524
    Bolt
    Part Number: 27-9524
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • E-16
    Throttle Control – Part Number: 33-0408
    Throttle Control
    Part Number: 33-0408
      Special Order
    $61.07
  • E-18
    Support Foot Bracket – Part Number: 20-0671A01
    Support Foot Bracket
    Part Number: 20-0671A01
      No Longer Available
  • E-19
    Lockwasher – Part Number: 29-0007
    Lockwasher
    Part Number: 29-0007
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • E-20
    Bolt – Part Number: 27-0067
    Bolt
    Part Number: 27-0067
      Special Order
    $6.16
  • E-22
    Decal - Mi-T-M Air Compressor – Part Number: 34-0828
    Decal - Mi-T-M Air Compressor
    Part Number: 34-0828
      No Longer Available
  • E-23
    Petcock – Part Number: 23-0312
    Petcock
    Part Number: 23-0312
      In Stock
    $7.25
  • E-25
    Plug – Part Number: 24-0009
    Plug
    Part Number: 24-0009
      Special Order
    $6.16
  • E-26
    Plug – Part Number: 24-0082
    Plug
    Part Number: 24-0082
      In Stock
    $6.16
  • E-27
    Adj. Regulator - 150 Psi – Part Number: 22-0231
    Adj. Regulator - 150 Psi
    Part Number: 22-0231
      On Order
    $132.25
  • E-28
    Pressure Gauge – Part Number: 22-0271
    Pressure Gauge
    Part Number: 22-0271
      In Stock
    $40.22
  • E-29
    Nipple – Part Number: 24-0175
    Nipple
    Part Number: 24-0175
      Special Order
    $8.24
  • E-30
    Manifold – Part Number: 24-0266
    Manifold
    Part Number: 24-0266
      In Stock
    $77.65
  • E-31
    Pressure Relief Valve – Part Number: 22-0267
    Pressure Relief Valve
    Part Number: 22-0267
      In Stock
    $9.27
  • E-32
    Elbow – Part Number: 24-0267
    Elbow
    Part Number: 24-0267
      Special Order
    $17.56
  • E-33
    Fitting – Part Number: 24-0041
    Fitting
    Part Number: 24-0041
      Special Order
    $24.81
  • E-34
    Pilot Valve – Part Number: 22-0270
    Pilot Valve
    Part Number: 22-0270
      In Stock
    $151.74
  • E-35
    Hose – Part Number: 15-0188
    Hose
    Part Number: 15-0188
      Special Order
    $133.28
  • E-36
    Compressor – Part Number: 3-0222
    Compressor
    Part Number: 3-0222
      Special Order
    $3597.25
  • E-37
    Key – Part Number: 43-0078
    Key
    Part Number: 43-0078
      Special Order
    $10.31
  • E-38
    Beltguard Bracket – Part Number: 20-0623A01
    Beltguard Bracket
    Part Number: 20-0623A01
      No Longer Available
  • E-39
    Air Filter Assembly – Part Number: 19-0219
    Air Filter Assembly
    Part Number: 19-0219
      Special Order
    $45.53
  • E-40
    Air Filter Element – Part Number: 19-0220
    Air Filter Element
    Part Number: 19-0220
      Special Order
    $22.74
  • E-41
    Assembly- Belt Guard – Part Number: 854-0039
    Assembly- Belt Guard
    Part Number: 854-0039
      Special Order
    $213.22
  • E-43
    Edging – Part Number: 33-0020
    Edging
    Part Number: 33-0020
      Special Order
    $6.16
  • E-44
    Drive Pulley – Part Number: 10-0120
    Drive Pulley
    Part Number: 10-0120
      Special Order
    $51.75
  • E-45
    Bushing – Part Number: 9-0076
    Bushing
    Part Number: 9-0076
      Special Order
    $40.35
  • E-46
    Drive Belt – Part Number: 11-0044
    Drive Belt
    Part Number: 11-0044
      Special Order
    $31.03
  • E-47
    Beltguard Assembly – Part Number: 854-0026
    Beltguard Assembly
    Part Number: 854-0026
      Special Order
    $207.37
  • E-49
    1/4 Turn Fastener – Part Number: 33-0197
    $11.81
  • E-52
    Bolt – Part Number: 27-0066
    Bolt
    Part Number: 27-0066
      Special Order
    $6.16
  • E-53
    Washer – Part Number: 28-0003
    Washer
    Part Number: 28-0003
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • E-54
    Hex Nylon Locknut – Part Number: 30-0157
    Hex Nylon Locknut
    Part Number: 30-0157
      In Stock
    $6.16
  • E-56
    Adapter – Part Number: 24-0160
    Adapter
    Part Number: 24-0160
      Special Order
    $11.34
  • E-57
    Baseplate Assembly – Part Number: 5-0177A01
    Baseplate Assembly
    Part Number: 5-0177A01
      No Longer Available
  • E-800
    Decal Set- Air Compressor Gas/Electric – Part Number: 34-9016
    Decal Set- Air Compressor Gas/Electric
    Part Number: 34-9016
      No Longer Available

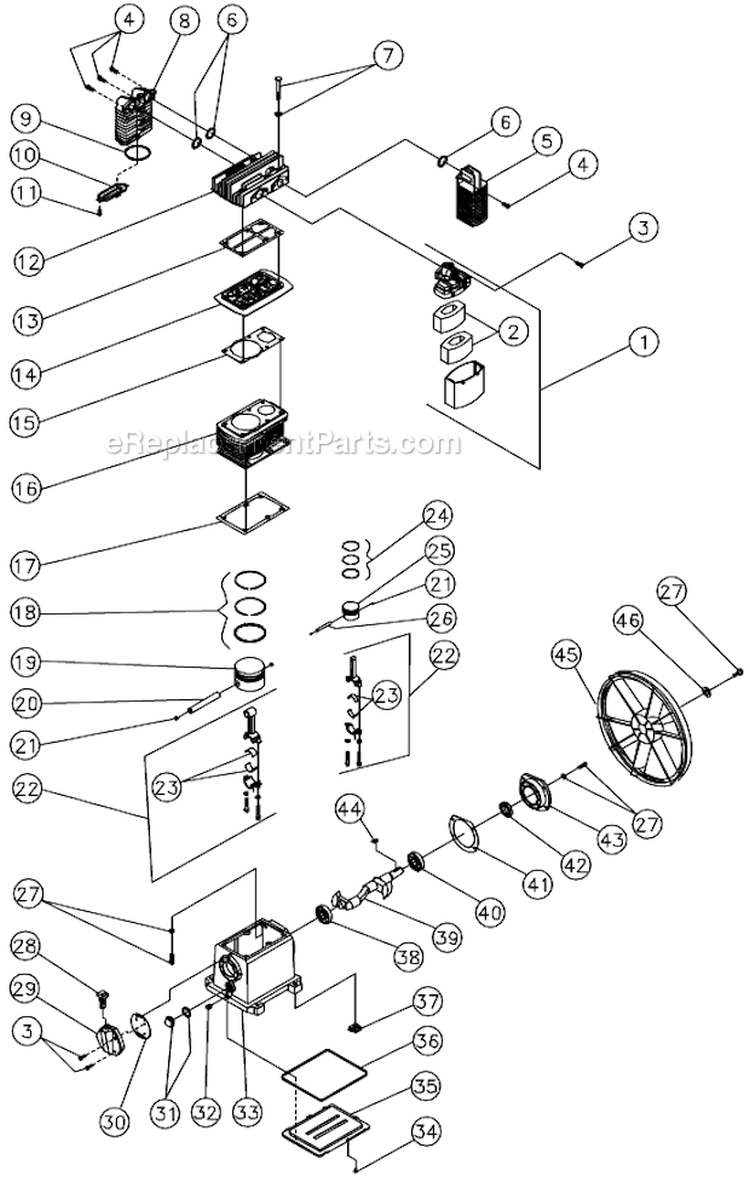

Two Stage Compressor
Two Stage Compressor Diagram and Parts List for  Mi-T-M Compressor
  • A-1
    Air Filter Assy – Part Number: 19-0086
    Air Filter Assy
    Part Number: 19-0086
      Special Order
    $196.78
  • A-2
    Filter Element – Part Number: 19-0087
    Filter Element
    Part Number: 19-0087
      Special Order
    $104.56
  • A-3
    Bolt – Part Number: 27-8002
    Bolt
    Part Number: 27-8002
      Special Order
    $6.16
  • A-4
    Bolt – Part Number: 27-8032
    Bolt
    Part Number: 27-8032
      Special Order
    $6.16
  • A-5
    Air Outlet – Part Number: 46-0814
    Air Outlet
    Part Number: 46-0814
      Special Order
    $84.90
  • A-6
    O-Ring – Part Number: 25-0439
    O-Ring
    Part Number: 25-0439
      Special Order
    $6.16
  • A-7
    Bolt – Part Number: 27-8934
    Bolt
    Part Number: 27-8934
      No Longer Available
  • A-8
    Inter-Cooler – Part Number: 46-0815
    Inter-Cooler
    Part Number: 46-0815
      Special Order
    $120.97
  • A-9
    O-Ring – Part Number: 25-0440
    O-Ring
    Part Number: 25-0440
      Special Order
    $31.03
  • A-10
    Inter-Cooler Cover – Part Number: 46-0816
    Inter-Cooler Cover
    Part Number: 46-0816
      Special Order
    $29.99
  • A-11
    Screw – Part Number: 27-8908
    Screw
    Part Number: 27-8908
      Special Order
    $6.16
  • A-12
    Head – Part Number: 46-0823
    Head
    Part Number: 46-0823
      Special Order
    $677.73
  • A-14
    Valve Plate Assy – Part Number: 22-0283
    Valve Plate Assy
    Part Number: 22-0283
      Special Order
    $714.73
  • A-16
    Cylinder – Part Number: 46-1041
    Cylinder
    Part Number: 46-1041
      Special Order
    $482.96
  • A-18
    Ring Set Kit – Part Number: 70-0344
    Ring Set Kit
    Part Number: 70-0344
      Special Order
    $97.33
  • A-24
    Ring Set Kit – Part Number: 70-0239
    Ring Set Kit
    Part Number: 70-0239
      Special Order
    $150.71
  • A-27
    Bolt – Part Number: 27-8033
    Bolt
    Part Number: 27-8033
      Special Order
    $6.16
  • A-28
    Crankcase Oil Cap – Part Number: 46-0818
    Crankcase Oil Cap
    Part Number: 46-0818
      Special Order
    $13.67
  • A-29
    Endcap- Closed – Part Number: 46-0819
    Endcap- Closed
    Part Number: 46-0819
      Special Order
    $20.67
  • A-31
    Sight Glass – Part Number: 46-0820
    Sight Glass
    Part Number: 46-0820
      Special Order
    $26.88
  • A-32
    Plug- Oil Drain – Part Number: 39-0106
    Plug- Oil Drain
    Part Number: 39-0106
      Special Order
    $8.24
  • A-34
    Bolt – Part Number: 27-8803
    Bolt
    Part Number: 27-8803
      Special Order
    $6.16
  • A-37
    Isolator – Part Number: 46-0821
    Isolator
    Part Number: 46-0821
      Special Order
    $9.27
  • A-38
    Ball Bearing – Part Number: 48-0060
    Ball Bearing
    Part Number: 48-0060
      No Longer Available
  • A-40
    Ball Bearing – Part Number: 48-0024
    Ball Bearing
    Part Number: 48-0024
      Special Order
    $119.95
  • A-42
    Seal-Oil – Part Number: 26-0208
    Seal-Oil
    Part Number: 26-0208
      Special Order
    $11.34
  • A-43
    End Cap – Part Number: 46-0822
    End Cap
    Part Number: 46-0822
      Special Order
    $92.15
  • A-44
    Key-Woodruff – Part Number: 43-0102
    Key-Woodruff
    Part Number: 43-0102
      Special Order
    $8.24
  • A-45
    Flywheel – Part Number: 10-0095
    Flywheel
    Part Number: 10-0095
      Special Order
    $805.30
  • A-46
    Washer – Part Number: 28-1032
    Washer
    Part Number: 28-1032
      Special Order
    $6.16
  • A-800
    Gasket Kit – Part Number: 70-0345
    Gasket Kit
    Part Number: 70-0345
      Special Order
    $267.75

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
