Mi-T-M Air Compressor Replacement Parts For Model AC1-SE05-60M

We Sell Only Genuine Mi-T-M Parts

Popular Parts for AC1-SE05-60M

Search Within Model

Questions & Answers for Mi-T-M AC1-SE05-60M
Browse all Parts Search by Area
Check Valve/ Pilot Valve Change Diagram and Parts List for  Mi-T-M Compressor
Check Valve/ Pilot Valve Change
Page B Diagram and Parts List for  Mi-T-M Compressor
Page B
Pilot Valve Diagram and Parts List for  Mi-T-M Compressor
Pilot Valve
Single Stage Compressor Diagram and Parts List for  Mi-T-M Compressor
Single Stage Compressor
Tank Assembly Diagram and Parts List for  Mi-T-M Compressor
Tank Assembly
Previous Showing All Parts Next

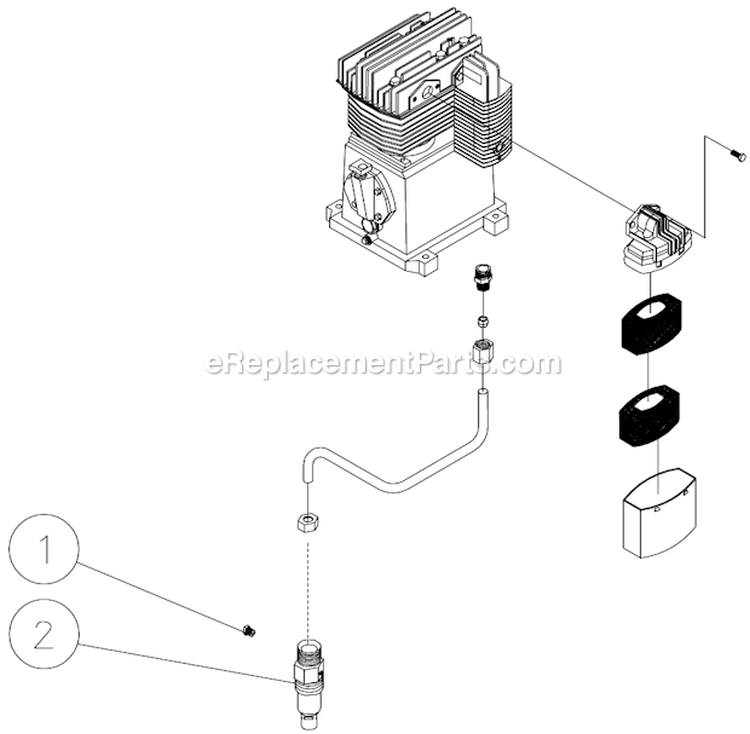

Check Valve/ Pilot Valve Change
Check Valve/ Pilot Valve Change Diagram and Parts List for  Mi-T-M Compressor
  • A-1
    Plug – Part Number: 24-0082
    Plug
    Part Number: 24-0082
      In Stock
    $6.16
  • A-2
    Check Valve – Part Number: 22-0268
    Check Valve
    Part Number: 22-0268
      Special Order
    $24.81

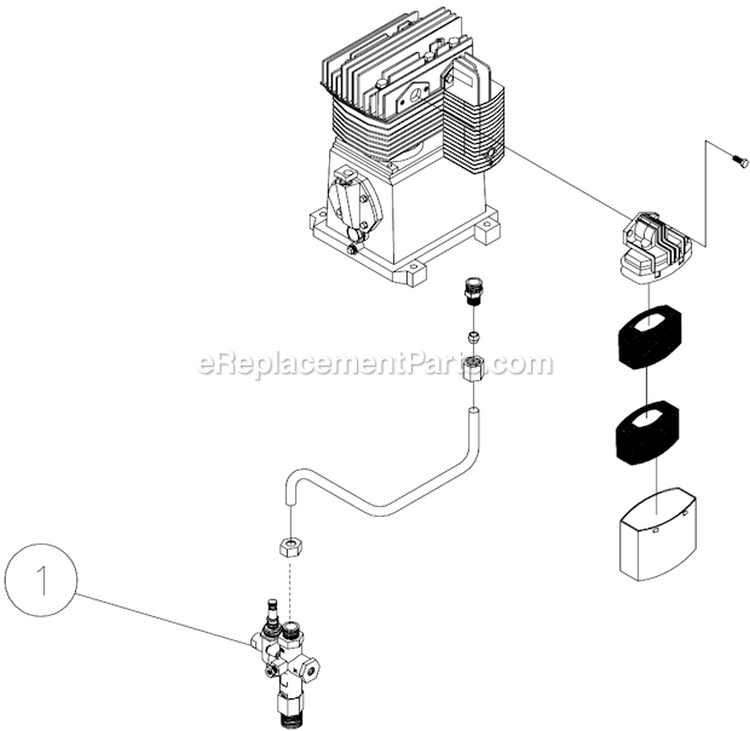

Page B
Page B Diagram and Parts List for  Mi-T-M Compressor
  • B-1
    Pilot Valve – Part Number: 22-0300
    Pilot Valve
    Part Number: 22-0300
      Special Order
    $137.38
Pilot Valve
Pilot Valve Diagram and Parts List for  Mi-T-M Compressor
  • D-800
    Repair Kit – Part Number: 70-0221
    Repair Kit
    Part Number: 70-0221
      Special Order
    $42.42

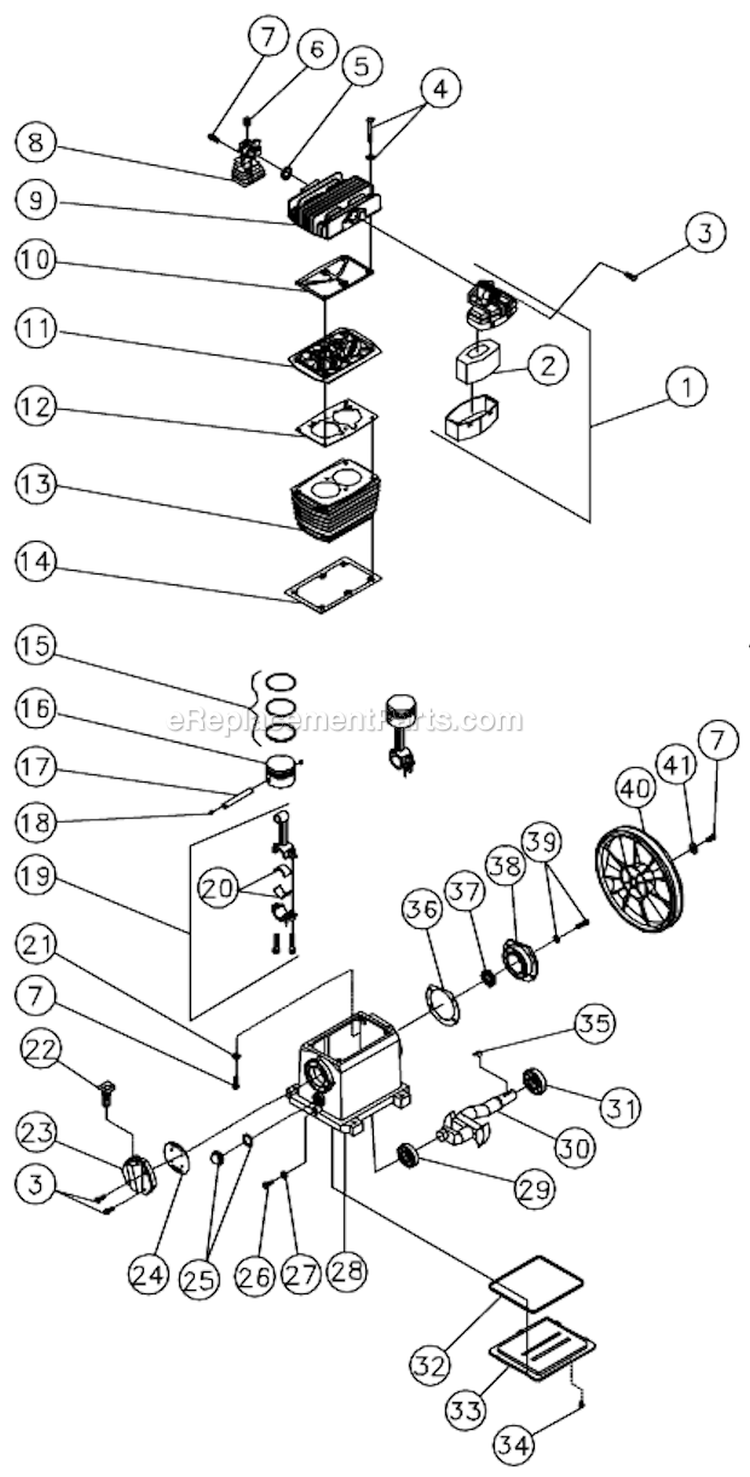

Single Stage Compressor
Single Stage Compressor Diagram and Parts List for  Mi-T-M Compressor
  • C-1
    Air Filter Assembly – Part Number: 19-0111
    Air Filter Assembly
    Part Number: 19-0111
      No Longer Available
  • C-2
    Filter Element – Part Number: 19-0087
    Filter Element
    Part Number: 19-0087
      Special Order
    $104.56
  • C-3
    Bolt – Part Number: 27-8002
    Bolt
    Part Number: 27-8002
      Special Order
    $6.16
  • C-4
    Screw – Part Number: 27-8039
    Screw
    Part Number: 27-8039
      Special Order
    $6.16
  • C-5
    O-Ring – Part Number: 25-0460
    O-Ring
    Part Number: 25-0460
      Special Order
    $8.24
  • C-6
    Plug – Part Number: 39-0112
    Plug
    Part Number: 39-0112
      Special Order
    $6.16
  • C-7
    Bolt – Part Number: 27-8032
    Bolt
    Part Number: 27-8032
      Special Order
    $6.16
  • C-8
    Outlet Watercooler – Part Number: 46-0842
    Outlet Watercooler
    Part Number: 46-0842
      Special Order
    $18.60
  • C-9
    Head – Part Number: 46-0843
    Head
    Part Number: 46-0843
      Special Order
    $164.42
  • C-11
    Valve Plate Assembly – Part Number: 22-0295
    Valve Plate Assembly
    Part Number: 22-0295
      Special Order
    $241.46
  • C-13
    Cylinder- Cast Iron – Part Number: 46-0844
    Cylinder- Cast Iron
    Part Number: 46-0844
      No Longer Available
  • C-15
    Kit – Part Number: 70-0268
    Kit
    Part Number: 70-0268
      Special Order
    $52.78
  • C-21
    Washer – Part Number: 28-1011
    Washer
    Part Number: 28-1011
      No Longer Available
  • C-22
    Crankcase Oil Cap – Part Number: 46-0818
    Crankcase Oil Cap
    Part Number: 46-0818
      Special Order
    $13.67
  • C-23
    Endcap- Closed – Part Number: 46-0819
    Endcap- Closed
    Part Number: 46-0819
      Special Order
    $20.67
  • C-25
    Sight Glass- Oil Level – Part Number: 46-0845
    Sight Glass- Oil Level
    Part Number: 46-0845
      Special Order
    $11.34
  • C-26
    Bolt – Part Number: 27-8030
    Bolt
    Part Number: 27-8030
      Special Order
    $6.16
  • C-29
    Ball Bearing – Part Number: 48-0060
    Ball Bearing
    Part Number: 48-0060
      No Longer Available
  • C-31
    Ball Bearing – Part Number: 48-0024
    Ball Bearing
    Part Number: 48-0024
      Special Order
    $119.95
  • C-32
    O-Ring – Part Number: 25-0461
    O-Ring
    Part Number: 25-0461
      Special Order
    $6.16
  • C-34
    Bolt – Part Number: 27-8803
    Bolt
    Part Number: 27-8803
      Special Order
    $6.16
  • C-35
    Key-Woodruff – Part Number: 43-0102
    Key-Woodruff
    Part Number: 43-0102
      Special Order
    $8.24
  • C-37
    Seal-Oil – Part Number: 26-0208
    Seal-Oil
    Part Number: 26-0208
      Special Order
    $11.34
  • C-38
    End Cap – Part Number: 46-0846
    End Cap
    Part Number: 46-0846
      Special Order
    $40.35
  • C-39
    Bolt – Part Number: 27-8033
    Bolt
    Part Number: 27-8033
      Special Order
    $6.16
  • C-40
    Flywheel – Part Number: 10-0100
    Flywheel
    Part Number: 10-0100
      No Longer Available
  • C-41
    Washer – Part Number: 28-1032
    Washer
    Part Number: 28-1032
      Special Order
    $6.16
  • C-800
    Kit- Gasket – Part Number: 70-0269
    Kit- Gasket
    Part Number: 70-0269
      Special Order
    $258.01
Tank Assembly
Tank Assembly Diagram and Parts List for  Mi-T-M Compressor
  • E-1
    Air Tank Assembly – Part Number: 12-0085A01
    Air Tank Assembly
    Part Number: 12-0085A01
      Special Order
    $1705.11
  • E-2
    Nipple – Part Number: 24-0200
    Nipple
    Part Number: 24-0200
      Special Order
    $14.45
  • E-3
    Ball Valve – Part Number: 22-0344
    Ball Valve
    Part Number: 22-0344
      Special Order
    $126.10
  • E-4
    Plug – Part Number: 24-0219
    Plug
    Part Number: 24-0219
      Special Order
    $17.56
  • E-5
    Petcock – Part Number: 23-0312
    Petcock
    Part Number: 23-0312
      In Stock
    $7.25
  • E-6
    Decal - Tank Drain – Part Number: 34-0815
    Decal - Tank Drain
    Part Number: 34-0815
      No Longer Available
  • E-7
    Decal - Mi-T-M Logo – Part Number: 34-0814
    Decal - Mi-T-M Logo
    Part Number: 34-0814
      No Longer Available
  • E-8
    Decal- Operating Instructions – Part Number: 34-0840
    Decal- Operating Instructions
    Part Number: 34-0840
      No Longer Available
  • E-9
    Decal-Warning: Hot Surface – Part Number: 34-0823
    Decal-Warning: Hot Surface
    Part Number: 34-0823
      Special Order
    $6.16
  • E-10
    Decal- Danger/Warning/Caution – Part Number: 34-0819
    Decal- Danger/Warning/Caution
    Part Number: 34-0819
      No Longer Available
  • E-12
    Decal-Maintenance Instructions – Part Number: 34-0817
    Decal-Maintenance Instructions
    Part Number: 34-0817
      No Longer Available
  • E-13
    Nipple – Part Number: 24-0174
    Nipple
    Part Number: 24-0174
      Special Order
    $6.16
  • E-14
    Tee – Part Number: 24-0178
    Tee
    Part Number: 24-0178
      Special Order
    $6.16
  • E-15
    Reducer – Part Number: 23-0056
    Reducer
    Part Number: 23-0056
      Special Order
    $8.24
  • E-16
    Safety Valve – Part Number: 22-0228
    Safety Valve
    Part Number: 22-0228
      In Stock
    $9.27
  • E-17
    Plug – Part Number: 39-0014
    Plug
    Part Number: 39-0014
      Special Order
    $6.16
  • E-18
    Pressure Switch – Part Number: 22-0232
    Pressure Switch
    Part Number: 22-0232
      Special Order
    $176.60
  • E-19
    Conduit Elbow – Part Number: 32-0254
    Conduit Elbow
    Part Number: 32-0254
      Special Order
    $9.27
  • E-20
    Belt Tensioner Plate – Part Number: 20-0461A01
    Belt Tensioner Plate
    Part Number: 20-0461A01
      No Longer Available
  • E-21
    Washer – Part Number: 28-0023
    Washer
    Part Number: 28-0023
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • E-22
    Bolt – Part Number: 27-0576
    Bolt
    Part Number: 27-0576
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • E-23
    Reducer – Part Number: 23-0111
    Reducer
    Part Number: 23-0111
      In Stock
    $6.16
  • E-24
    Gauge – Part Number: 22-0257
    Gauge
    Part Number: 22-0257
      No Longer Available
  • E-25
    Plug – Part Number: 24-0082
    Plug
    Part Number: 24-0082
      In Stock
    $6.16
  • E-26
    Check Valve – Part Number: 22-0268
    Check Valve
    Part Number: 22-0268
      Special Order
    $24.81
  • E-27
    Tube Assembly – Part Number: 854-0042
    Tube Assembly
    Part Number: 854-0042
      Special Order
    $34.14
  • E-28
    Adapter – Part Number: 23-0328
    Adapter
    Part Number: 23-0328
      Special Order
    $6.16
  • E-29
    Nut – Part Number: 23-0315
    Nut
    Part Number: 23-0315
      In Stock
    $18.60
  • E-30
    Copper Tubing – Part Number: 54-0034
    Copper Tubing
    Part Number: 54-0034
      Special Order
    $10.31
  • E-31
    Tube Assembly – Part Number: 854-0041
    Tube Assembly
    Part Number: 854-0041
      Special Order
    $62.11
  • E-32
    Compression Nut – Part Number: 23-0347
    Compression Nut
    Part Number: 23-0347
      Special Order
    $6.16
  • E-33
    Copper Tube – Part Number: 54-0036
    Copper Tube
    Part Number: 54-0036
      Special Order
    $6.16
  • E-34
    Fitting – Part Number: 23-0357
    Fitting
    Part Number: 23-0357
      Special Order
    $16.52
  • E-35
    Bolt – Part Number: 27-0121
    Bolt
    Part Number: 27-0121
      Special Order
    $6.16
  • E-36
    Hex Nylon Locknut – Part Number: 30-0159
    Hex Nylon Locknut
    Part Number: 30-0159
      Special Order
    $6.16
  • E-37
    Bolt – Part Number: 27-0118
    Bolt
    Part Number: 27-0118
      Special Order
    $6.16
  • E-38
    Key – Part Number: 43-0078
    Key
    Part Number: 43-0078
      Special Order
    $10.31
  • E-39
    Conduit Flex 1/2" Black – Part Number: 32-0253
    Conduit Flex 1/2" Black
    Part Number: 32-0253
      Special Order
    $9.27
  • E-40
    Motor 5 Hp – Part Number: 2-0101
    Motor 5 Hp
    Part Number: 2-0101
      Special Order
    $1664.21
  • E-41
    Contactor – Part Number: 32-0563
    Contactor
    Part Number: 32-0563
      Special Order
    $284.30
  • E-42
    Bolt – Part Number: 27-9526
    Bolt
    Part Number: 27-9526
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • E-43
    Lockwasher – Part Number: 28-1009
    Lockwasher
    Part Number: 28-1009
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • E-44
    Nut – Part Number: 30-6001
    Nut
    Part Number: 30-6001
      Special Order
    $6.16
  • E-45
    Assembly- Belt Guard – Part Number: 854-0039
    Assembly- Belt Guard
    Part Number: 854-0039
      Special Order
    $213.22
  • E-47
    Decal-warning: Beltguard In Pl – Part Number: 34-0575
    Decal-warning: Beltguard In Pl
    Part Number: 34-0575
      Special Order
    $6.16
  • E-48
    Edging – Part Number: 33-0020
    Edging
    Part Number: 33-0020
      Special Order
    $6.16
  • E-49
    Hex Nylon Locknut – Part Number: 30-0157
    Hex Nylon Locknut
    Part Number: 30-0157
      In Stock
    $6.16
  • E-50
    Washer – Part Number: 28-0003
    Washer
    Part Number: 28-0003
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • E-51
    Bolt – Part Number: 27-0066
    Bolt
    Part Number: 27-0066
      Special Order
    $6.16
  • E-52
    Sheave – Part Number: 10-0105
    Sheave
    Part Number: 10-0105
      Special Order
    $37.24
  • E-53
    Bushing – Part Number: 9-0010
    Bushing
    Part Number: 9-0010
      Special Order
    $21.70
  • E-55
    Beltguard Assembly – Part Number: 854-0026
    Beltguard Assembly
    Part Number: 854-0026
      Special Order
    $207.37
  • E-56
    Edging – Part Number: 33-0020
    Edging
    Part Number: 33-0020
      Special Order
    $6.16
  • E-58
    1/4 Turn Fastener – Part Number: 33-0197
    $11.81
  • E-59
    Screw – Part Number: 27-8433
    Screw
    Part Number: 27-8433
      Special Order
    $6.16
  • E-60
    Washer – Part Number: 28-1032
    Washer
    Part Number: 28-1032
      Special Order
    $6.16
  • E-61
    Belt – Part Number: 11-0046
    Belt
    Part Number: 11-0046
      Special Order
    $92.15
  • E-62
    Flywheel – Part Number: 10-0100
    Flywheel
    Part Number: 10-0100
      No Longer Available
  • E-63
    Bolt – Part Number: 27-9524
    Bolt
    Part Number: 27-9524
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • E-64
    Hex Nut – Part Number: 30-3023
    Hex Nut
    Part Number: 30-3023
      Special Order
    $6.16
  • E-65
    Support Bracket – Part Number: 20-0510A01
    Support Bracket
    Part Number: 20-0510A01
      No Longer Available
  • E-66
    Stud – Part Number: 27-8920
    Stud
    Part Number: 27-8920
      Special Order
    $18.60
  • E-67
    Pump Compressor – Part Number: 3-0175
    Pump Compressor
    Part Number: 3-0175
      No Longer Available
  • E-69
    Air Filter Assembly – Part Number: 19-0111
    Air Filter Assembly
    Part Number: 19-0111
      No Longer Available
  • E-71
    Filter Element – Part Number: 19-0087
    Filter Element
    Part Number: 19-0087
      Special Order
    $104.56
  • E-73
    Decal- Warning: Muffler Hot E/S – Part Number: 34-0816
    Decal- Warning: Muffler Hot E/S
    Part Number: 34-0816
      Special Order
    $6.16

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
