Grip-Rite 3HP Wheelbarrow Compressor Replacement Parts For Model GR309EDV

Grip-Rite Parts We Sell Only Genuine Grip-Rite Parts

Popular Parts for GR309EDV

Search Within Model

Questions & Answers for Grip-Rite GR309EDV
Browse all Parts Search by Area
Page A Diagram and Parts List for  Grip-Rite Compressor
Page A
Page B Diagram and Parts List for  Grip-Rite Compressor
Page B
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Grip-Rite Compressor
  • A-1
    Screw – Part Number: GRCE2200
    Screw
    Part Number: GRCE2200
      Special Order
    $6.16
  • A-2
    Belt Guard Cover – Part Number: GRCE1860
    Belt Guard Cover
    Part Number: GRCE1860
      Special Order
    $130.20
  • A-3
    Belt Guard Base – Part Number: GRCE1850
    Belt Guard Base
    Part Number: GRCE1850
      Special Order
    $198.61
  • A-4
    Belt – Part Number: GRCE1890
    Belt
    Part Number: GRCE1890
      Special Order
    $44.58
  • A-5
    Pulley – Part Number: GRCE2280
    Pulley
    Part Number: GRCE2280
      Special Order
    $73.50
  • A-6
    Flywheel – Part Number: GRCE1930
    Flywheel
    Part Number: GRCE1930
      Special Order
    $152.84
  • A-7
    Complete Pump With Flywheel – Part Number: GRCE2250
    Complete Pump With Flywheel
    Part Number: GRCE2250
      Special Order
    $994.22
  • A-8
    Motor – Part Number: GRCE2240
    Motor
    Part Number: GRCE2240
      Special Order
    $1382.78
  • A-9
    Wheel – Part Number: GRCE1620
    Wheel
    Part Number: GRCE1620
      In Stock
    $125.13
  • A-10
    Axle – Part Number: GRCE1030
    Axle
    Part Number: GRCE1030
      Special Order
    $28.96
  • A-11
    Cotter Pin – Part Number: GRCE1110
    Cotter Pin
    Part Number: GRCE1110
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • A-12
    Electric Cord - 40" – Part Number: GRCE1840
    Electric Cord - 40"
    Part Number: GRCE1840
      Special Order
    $38.28
  • A-13
    Pressure Switch – Part Number: GRCE2270
    Pressure Switch
    Part Number: GRCE2270
      In Stock
    $153.13
  • A-14
    Box Connector - Straight – Part Number: GRCE1810
    Box Connector - Straight
    Part Number: GRCE1810
      Special Order
    $6.16
  • A-15
    Power Cord With Plug – Part Number: GRCE1820
    Power Cord With Plug
    Part Number: GRCE1820
      Special Order
    $110.72
  • A-16
    Bushing – Part Number: GRCE1190
    Bushing
    Part Number: GRCE1190
      In Stock
    $7.20
  • A-17
    Nipple – Part Number: GRCE1220
    Nipple
    Part Number: GRCE1220
      In Stock
    $6.16
  • A-18
    Pipe Plug – Part Number: GRCE1870
    Pipe Plug
    Part Number: GRCE1870
      Special Order
    $6.16
  • A-19
    Safety Valve – Part Number: GRCE1590
    Safety Valve
    Part Number: GRCE1590
      In Stock
    $37.25
  • A-20
    Pressure Switch Relief Valve – Part Number: GRCE2260
    Pressure Switch Relief Valve
    Part Number: GRCE2260
      Special Order
    $40.09
  • A-21
    Box Connector - 90 Degrees – Part Number: GRCE1830
    Box Connector - 90 Degrees
    Part Number: GRCE1830
      Special Order
    $7.52
  • A-22
    Gauge – Part Number: GRCE2150
    Gauge
    Part Number: GRCE2150
      Special Order
    $30.45
  • A-23
    Quick Coupler – Part Number: GRCE1390
    Quick Coupler
    Part Number: GRCE1390
      Special Order
    $29.45
  • A-24
    Triple Manifold – Part Number: GRCE1010
    Triple Manifold
    Part Number: GRCE1010
      Special Order
    $76.85
  • A-25
    Rubber Pad – Part Number: GRCE1040
    Rubber Pad
    Part Number: GRCE1040
      Special Order
    $15.64
  • A-26
    Screw – Part Number: GRCE1460
    Screw
    Part Number: GRCE1460
      Special Order
    $6.16
  • A-27
    Handle Grip – Part Number: GRCE1050
    Handle Grip
    Part Number: GRCE1050
      Special Order
    $13.55
  • A-28
    Rubber Hose - 3/8 – Part Number: GRCE1090
    Rubber Hose - 3/8
    Part Number: GRCE1090
      In Stock
    $7.77
  • A-29
    Screw Clamp - 3/8" – Part Number: GRCE1080
    Screw Clamp - 3/8"
    Part Number: GRCE1080
      Special Order
    $11.87
  • A-30
    Elbow – Part Number: GRCE1280
    Elbow
    Part Number: GRCE1280
      Special Order
    $39.57
  • A-31
    Bushing – Part Number: GRCE1180
    Bushing
    Part Number: GRCE1180
      Special Order
    $6.84
  • A-32
    Regulator – Part Number: GRCE1560
    Regulator
    Part Number: GRCE1560
      Special Order
    $126.55
  • A-33
    Nipple – Part Number: GRCE1240
    Nipple
    Part Number: GRCE1240
      Special Order
    $6.16
  • A-34
    Gauge – Part Number: GRCE1400
    Gauge
    Part Number: GRCE1400
      Special Order
    $33.79
  • A-35
    Hose Barb – Part Number: GRCE1250
    Hose Barb
    Part Number: GRCE1250
      Special Order
    $7.75
  • A-36
    Washer -1/2" – Part Number: GRCE2230
    Washer -1/2"
    Part Number: GRCE2230
      Special Order
    $6.16
  • A-37
    Tank Assembly – Part Number: GRCE2290
    Tank Assembly
    Part Number: GRCE2290
      Special Order
    $866.65
  • A-38
    Check Valve – Part Number: GRCE1360
    Check Valve
    Part Number: GRCE1360
      In Stock
    $57.19
  • A-39
    Elbow – Part Number: GRCE1290
    Elbow
    Part Number: GRCE1290
      Special Order
    $29.99
  • A-40
    Elbow – Part Number: GRCE1260
    Elbow
    Part Number: GRCE1260
      Special Order
    $13.84
  • A-41
    Compression Nut - 1/4" – Part Number: GRCE1300
    Compression Nut - 1/4"
    Part Number: GRCE1300
      Special Order
    $6.16
  • A-41
    Tubing - 1/4 – Part Number: GRCE1100
    Tubing - 1/4
    Part Number: GRCE1100
      On Order
    $11.25
  • A-41
    Compression Ring - 1/4" – Part Number: GRCE1320
    Compression Ring - 1/4"
    Part Number: GRCE1320
      Special Order
    $6.16
  • A-41
    Compression Insert - 1/4" – Part Number: GRCE1330
    Compression Insert - 1/4"
    Part Number: GRCE1330
      Special Order
    $6.16
  • A-42
    Delivery Tube With Fittings – Part Number: GRCE2170
    Delivery Tube With Fittings
    Part Number: GRCE2170
      Special Order
    $56.93
  • A-43
    Lock Washer - 5/16" – Part Number: GRCE2210
    Lock Washer - 5/16"
    Part Number: GRCE2210
      Special Order
    $6.16
  • A-43
    Flat Washer - 1/4" – Part Number: GRCE2220
    Flat Washer - 1/4"
    Part Number: GRCE2220
      Special Order
    $6.16
  • A-44
    Bolt - 5/16" X 1-1/2" – Part Number: GRCE2190
    Bolt - 5/16" X 1-1/2"
    Part Number: GRCE2190
      Special Order
    $6.16
  • A-45
    Bolt - 5/16" X 7/8" – Part Number: GRCE2180
    Bolt - 5/16" X 7/8"
    Part Number: GRCE2180
      Special Order
    $6.16
  • A-46
    Straight Connector – Part Number: GRCE1880
    Straight Connector
    Part Number: GRCE1880
      Special Order
    $17.74
Page B

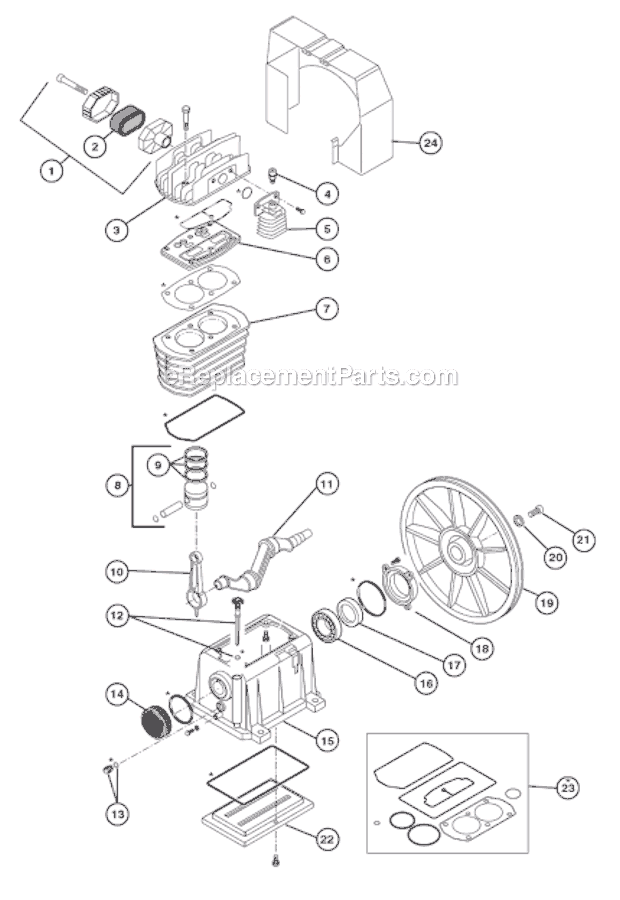

Page B Diagram and Parts List for  Grip-Rite Compressor
  • B-1
    Intake Filter Assembly – Part Number: GRCE2120
    Intake Filter Assembly
    Part Number: GRCE2120
      Special Order
    $38.61
  • B-2
    Element – Part Number: GRCE1970
    Element
    Part Number: GRCE1970
      Special Order
    $6.16
  • B-3
    Head – Part Number: GRCE2070
    Head
    Part Number: GRCE2070
      Special Order
    $136.36
  • B-4
    Cold Start Valve – Part Number: GRCE1910
    Cold Start Valve
    Part Number: GRCE1910
      Special Order
    $25.62
  • B-5
    Aftercooler – Part Number: GRCE2080
    Aftercooler
    Part Number: GRCE2080
      Special Order
    $53.82
  • B-6
    Valve Plate Assembly – Part Number: GRCE2130
    Valve Plate Assembly
    Part Number: GRCE2130
      Special Order
    $224.90
  • B-7
    Cylinder – Part Number: GRCE2050
    Cylinder
    Part Number: GRCE2050
      Special Order
    $222.95
  • B-8
    Complete Piston Assembly – Part Number: GRCE2140
    Complete Piston Assembly
    Part Number: GRCE2140
      Special Order
    $151.74
  • B-9
    Ring Set (2 Required) – Part Number: GRCE2090
    Ring Set (2 Required)
    Part Number: GRCE2090
      Special Order
    $82.83
  • B-10
    Connecting Rod – Part Number: GRCE2030
    Connecting Rod
    Part Number: GRCE2030
      Special Order
    $64.18
  • B-11
    Crankshaft – Part Number: GRCE2060
    Crankshaft
    Part Number: GRCE2060
      Special Order
    $224.90
  • B-12
    Dipstick – Part Number: GRCE2110
    Dipstick
    Part Number: GRCE2110
      In Stock
    $16.18
  • B-13
    Sight Gauge – Part Number: GRCE1920
    Sight Gauge
    Part Number: GRCE1920
      Special Order
    $20.39
  • B-14
    End Cover – Part Number: GRCE2000
    End Cover
    Part Number: GRCE2000
      No Longer Available
  • B-15
    Crankcase – Part Number: GRCE2040
    Crankcase
    Part Number: GRCE2040
      Special Order
    $257.04
  • B-16
    Ball Bearing – Part Number: GRCE1980
    Ball Bearing
    Part Number: GRCE1980
      Special Order
    $35.17
  • B-17
    Oil Seal – Part Number: GRCE1900
    Oil Seal
    Part Number: GRCE1900
      Special Order
    $10.46
  • B-18
    Bearing Carrier – Part Number: GRCE1990
    Bearing Carrier
    Part Number: GRCE1990
      Special Order
    $10.31
  • B-19
    Flywheel – Part Number: GRCE1930
    Flywheel
    Part Number: GRCE1930
      Special Order
    $152.84
  • B-20
    Washer – Part Number: GRCE1960
    Washer
    Part Number: GRCE1960
      Special Order
    $14.45
  • B-21
    Bolt (Left-Hand Thread) – Part Number: GRCE1950
    Bolt (Left-Hand Thread)
    Part Number: GRCE1950
      In Stock
    $9.70
  • B-22
    Lower Cover – Part Number: GRCE2010
    Lower Cover
    Part Number: GRCE2010
      Special Order
    $55.89
  • B-23
    Gasket Set – Part Number: GRCE2100
    Gasket Set
    Part Number: GRCE2100
      Special Order
    $83.73
  • B-24
    Shroud – Part Number: GRCE2020
    Shroud
    Part Number: GRCE2020
      Special Order
    $80.13
