DeWALT Compressor Replacement Parts For Model D55585 (Type 2)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for D55585

Search Within Model

Browse all Parts Search by Area
Page A Diagram and Parts List for Type 2 DeWALT Compressor
Page A
Page B Diagram and Parts List for Type 2 DeWALT Compressor
Page B
Previous Showing All Parts Next
Page A

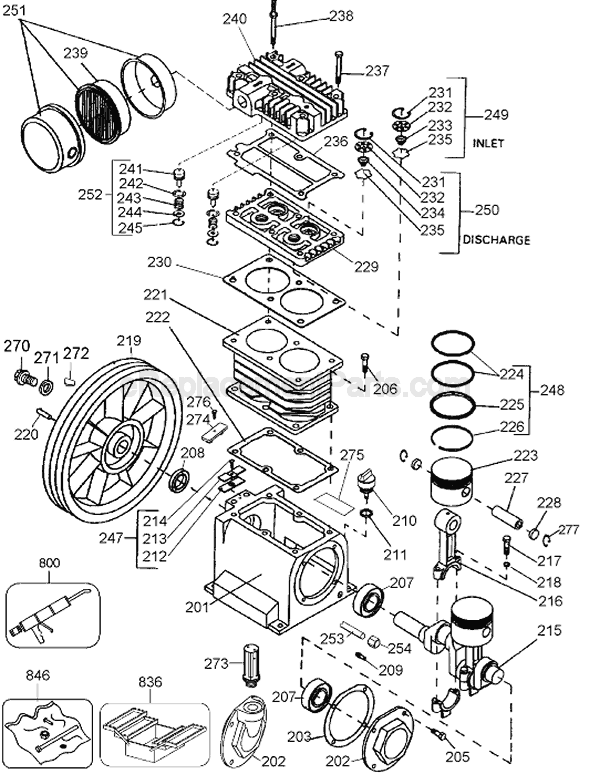

Page A Diagram and Parts List for Type 2 DeWALT Compressor
  • 201
    Crank Case – Part Number: 5132168-00
    Crank Case
    Part Number: 5132168-00
      No Longer Available
  • 202
    Cap – Part Number: 5132170-00
    Cap
    Part Number: 5132170-00
      No Longer Available
  • 202
    Bearing Cap – Part Number: A11060
    Bearing Cap
    Part Number: A11060
      No Longer Available
  • 203
    Gasket – Part Number: 5130111-00
    Gasket
    Part Number: 5130111-00
      Special Order
    $6.16
  • 205
    Bolt – Part Number: 5130113-00
    Bolt
    Part Number: 5130113-00
      Special Order
    $10.17
  • 206
    Bolt – Part Number: 5130114-00
    Bolt
    Part Number: 5130114-00
      Special Order
    $6.16
  • 207
    Ball Bearing – Part Number: 5130115-00
    Ball Bearing
    Part Number: 5130115-00
      No Longer Available
  • 208
    Seal – Part Number: 5130116-00
    Seal
    Part Number: 5130116-00
      No Longer Available
  • 209
    Plug – Part Number: 5130117-00
    Plug
    Part Number: 5130117-00
      Special Order
    $6.16
  • 210
    Oil Cap – Part Number: A11065
    Oil Cap
    Part Number: A11065
      No Longer Available
  • 211
    O-Ring – Part Number: 5130119-00
    O-Ring
    Part Number: 5130119-00
      Special Order
    $6.16
  • 212
    Breather Assembly. – Part Number: 5130160-00
    Breather Assembly.
    Part Number: 5130160-00
      No Longer Available
  • 213
    Breather Assembly. – Part Number: 5130160-00
    Breather Assembly.
    Part Number: 5130160-00
      No Longer Available
  • 214
    Stud – Part Number: 5130122-00
    Stud
    Part Number: 5130122-00
      Special Order
    $6.16
  • 215
    Crankshaft (Use On Pump KU) – Part Number: 5130123-00
    Crankshaft (Use On Pump KU)
    Part Number: 5130123-00
      Special Order
    $118.39
  • 215
    Crankshaft ( Use on pump KU-2) – Part Number: 5137151-00
    Crankshaft ( Use on pump KU-2)
    Part Number: 5137151-00
      On Order
    $63.29
  • 216
    Connecting Rod – Part Number: 627567-00
    Connecting Rod
    Part Number: 627567-00
      In Stock
    $34.48
  • 217
    Bolt – Part Number: 5130126-00
    Bolt
    Part Number: 5130126-00
      No Longer Available
  • 217
    Bolt – Part Number: 621424-00
    Bolt
    Part Number: 621424-00
      No Longer Available
  • 218
    Lock Washer – Part Number: 5130127-00
    Lock Washer
    Part Number: 5130127-00
      Special Order
    $10.24
  • 219
    Flywheel – Part Number: 5130128-00
    Flywheel
    Part Number: 5130128-00
      No Longer Available
  • 219
    Flywheel – Part Number: 5137150-00
    Flywheel
    Part Number: 5137150-00
      No Longer Available
  • 220
    Key – Part Number: 5130129-00
    Key
    Part Number: 5130129-00
      Special Order
    $6.16
  • 221
    Cylinder – Part Number: 5132171-00
    Cylinder
    Part Number: 5132171-00
      Special Order
    $69.23
  • 222
    Gasket – Part Number: 5130545-00
    Gasket
    Part Number: 5130545-00
      No Longer Available
  • 223
    Piston Set Kit – Part Number: 5130161-01
    Piston Set Kit
    Part Number: 5130161-01
      No Longer Available
  • 224
    Compression Ring – Part Number: 5130133-00
    Compression Ring
    Part Number: 5130133-00
      No Longer Available
  • 225
    Ring Set (Date Code Prior To 2006) – Part Number: 5130162-00
    Ring Set (Date Code Prior To 2006)
    Part Number: 5130162-00
      No Longer Available
  • 225
    Ring Set (Date Code 2006 And Later) – Part Number: 5140030-93
    Ring Set (Date Code 2006 And Later)
    Part Number: 5140030-93
      No Longer Available
  • 226
    Ring Set (Date Code Prior To 2006) – Part Number: 5130162-00
    Ring Set (Date Code Prior To 2006)
    Part Number: 5130162-00
      No Longer Available
  • 226
    Ring Set (Date Code 2006 And Later) – Part Number: 5140030-93
    Ring Set (Date Code 2006 And Later)
    Part Number: 5140030-93
      No Longer Available
  • 227
    Piston Pin – Part Number: 5130135-00
    Piston Pin
    Part Number: 5130135-00
      Special Order
    $11.34
  • 228
    Retainer – Part Number: 5130136-00
    Retainer
    Part Number: 5130136-00
      Special Order
    $6.16
  • 229
    Valve Plate – Part Number: 5130137-02
    Valve Plate
    Part Number: 5130137-02
      Special Order
    $56.61
  • 230
    Gasket – Part Number: 5130138-00
    Gasket
    Part Number: 5130138-00
      In Stock
    $8.99
  • 231
    Retaining Ring – Part Number: 5130139-00
    Retaining Ring
    Part Number: 5130139-00
      No Longer Available
  • 232
    Valve Bumper – Part Number: 5130140-00
    Valve Bumper
    Part Number: 5130140-00
      No Longer Available
  • 233
    Valve Spring – Part Number: 5130141-00
    Valve Spring
    Part Number: 5130141-00
      In Stock
    $7.73
  • 234
    Valve Spring – Part Number: 5130142-00
    Valve Spring
    Part Number: 5130142-00
      Special Order
    $21.20
  • 235
    Valve Disc – Part Number: 5130143-00
    Valve Disc
    Part Number: 5130143-00
      No Longer Available
  • 236
    Gasket – Part Number: 5130144-00
    Gasket
    Part Number: 5130144-00
      In Stock
    $8.99
  • 237
    Bolt – Part Number: 5130145-00
    Bolt
    Part Number: 5130145-00
      Special Order
    $6.16
  • 238
    Bolt – Part Number: 5130146-00
    Bolt
    Part Number: 5130146-00
      Special Order
    $6.16
  • 239
    Filter ( Sold Individually) – Part Number: 5130147-00
    Filter ( Sold Individually)
    Part Number: 5130147-00
      In Stock
    $18.71
  • 239
    Filters (4 Pack) – Part Number: 5130147-01
    Filters (4 Pack)
    Part Number: 5130147-01
      Special Order
    $62.10
  • 240
    Head – Part Number: 5130148-00
    Head
    Part Number: 5130148-00
      Special Order
    $59.26
  • 241
    Unloader Assembly. – Part Number: 5130168-00
    Unloader Assembly.
    Part Number: 5130168-00
      No Longer Available
  • 242
    O-Ring – Part Number: 5130150-00
    O-Ring
    Part Number: 5130150-00
      Special Order
    $10.31
  • 243
    Spring – Part Number: 5130151-00
    Spring
    Part Number: 5130151-00
      No Longer Available
  • 244
    Washer – Part Number: 5130152-00
    Washer
    Part Number: 5130152-00
      Special Order
    $25.05
  • 245
    Retaining Ring – Part Number: 620639-00
    Retaining Ring
    Part Number: 620639-00
      Special Order
    $6.16
  • 247
    Breather Assembly. – Part Number: 5130160-00
    Breather Assembly.
    Part Number: 5130160-00
      No Longer Available
  • 248
    Ring Set (Date Code Prior To 2006) – Part Number: 5130162-00
    Ring Set (Date Code Prior To 2006)
    Part Number: 5130162-00
      No Longer Available
  • 248
    Ring Set (Date Code 2006 And Later) – Part Number: 5140030-93
    Ring Set (Date Code 2006 And Later)
    Part Number: 5140030-93
      No Longer Available
  • 249
    Intake Valve Assembly – Part Number: 5130164-00
    Intake Valve Assembly
    Part Number: 5130164-00
      No Longer Available
  • 250
    Discharge Valve Assembly – Part Number: 5130165-00
    Discharge Valve Assembly
    Part Number: 5130165-00
      No Longer Available
  • 251
    Filter Assembly – Part Number: 5131692-00
    Filter Assembly
    Part Number: 5131692-00
      In Stock
    $33.14
  • 252
    Unloader Assembly. – Part Number: 5130168-00
    Unloader Assembly.
    Part Number: 5130168-00
      No Longer Available
  • 253
    Nipple – Part Number: 5130154-00
    Nipple
    Part Number: 5130154-00
      Special Order
    $25.09
  • 254
    Cap – Part Number: 5130155-00
    Cap
    Part Number: 5130155-00
      No Longer Available
  • 270
    Bolt – Part Number: 621452-00
    Bolt
    Part Number: 621452-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 271
    Washer – Part Number: 621451-00
    Washer
    Part Number: 621451-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 272
    Key – Part Number: 5137183-00
    Key
    Part Number: 5137183-00
      In Stock
    $6.16
  • 273
    Breather – Part Number: A11062
    Breather
    Part Number: A11062
      No Longer Available
  • 274
    Vent Plug – Part Number: A11063
    Vent Plug
    Part Number: A11063
      No Longer Available
  • 276
    Rivet – Part Number: A11064
    Rivet
    Part Number: A11064
      No Longer Available
  • 277
    Retaining Ring – Part Number: 623935-00
    Retaining Ring
    Part Number: 623935-00
      No Longer Available
  • 800
    Oil – Part Number: 5130427-00
    Oil
    Part Number: 5130427-00
      Special Order
    $45.58
  • 836
    Loctite – Part Number: 5140100-02
    Loctite
    Part Number: 5140100-02
      Special Order
    $129.50
  • 846
    Gasket Set – Part Number: 5130158-00
    Gasket Set
    Part Number: 5130158-00
      No Longer Available
  • 846
    Repair Kit( Filter, Ring Set, – Part Number: 5130159-00
    Repair Kit( Filter, Ring Set,
    Part Number: 5130159-00
      In Stock
    $163.59
  • 846
    Piston Set Kit – Part Number: 5130161-01
    Piston Set Kit
    Part Number: 5130161-01
      No Longer Available
  • 846
    Head Assembly – Part Number: 5130167-00
    Head Assembly
    Part Number: 5130167-00
      Special Order
    $52.20
  • 846
    Valve Plate Assembly – Part Number: 5132627-00
    Valve Plate Assembly
    Part Number: 5132627-00
      No Longer Available
Page B

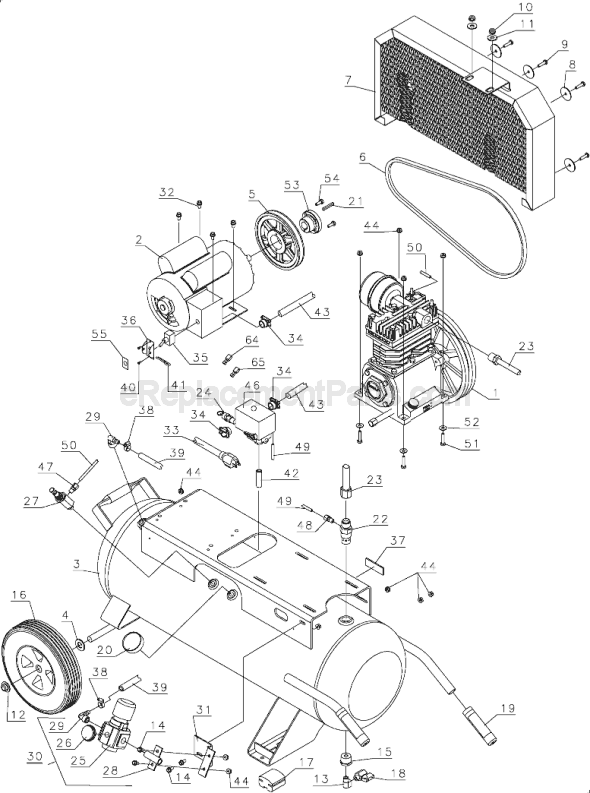

Page B Diagram and Parts List for Type 2 DeWALT Compressor
  • 1
    Pump – Part Number: A16622
    Pump
    Part Number: A16622
      No Longer Available
  • 2
    Motor – Part Number: A13035
    Motor
    Part Number: A13035
      No Longer Available
  • 3
    Tank – Part Number: 5136674-01
    Tank
    Part Number: 5136674-01
      No Longer Available
  • 4
    Flat Washer – Part Number: 5130243-00
    Flat Washer
    Part Number: 5130243-00
      Special Order
    $6.16
  • 5
    Pulley Kit – Part Number: 5137063-00
    Pulley Kit
    Part Number: 5137063-00
      No Longer Available
  • 6
    V Belt – Part Number: N003730
    V Belt
    Part Number: N003730
      Special Order
    $32.34
  • 7
    Belt Guard – Part Number: A21190
    Belt Guard
    Part Number: A21190
      No Longer Available
  • 8
    Fender Washer – Part Number: 5130832-00
    Fender Washer
    Part Number: 5130832-00
      Special Order
    $6.16
  • 9
    Screw – Part Number: 5130196-00
    Screw
    Part Number: 5130196-00
      Special Order
    $6.16
  • 10
    Nut – Part Number: SSF-8150
    Nut
    Part Number: SSF-8150
      Special Order
    $6.16
  • 11
    Washer – Part Number: 5130198-00
    Washer
    Part Number: 5130198-00
      Special Order
    $6.16
  • 12
    Push Nut – Part Number: 5130262-00
    Push Nut
    Part Number: 5130262-00
      No Longer Available
  • 13
    Drain Elbow – Part Number: 5130973-00
    Drain Elbow
    Part Number: 5130973-00
      No Longer Available
  • 14
    Lock Bolt – Part Number: 5130257-00
    Lock Bolt
    Part Number: 5130257-00
      Special Order
    $6.16
  • 15
    Reducer – Part Number: 5131109-00
    Reducer
    Part Number: 5131109-00
      No Longer Available
  • 16
    Wheel – Part Number: A11643
    Wheel
    Part Number: A11643
      No Longer Available
  • 17
    Foot – Part Number: 5134369-00
    Foot
    Part Number: 5134369-00
      In Stock
    $10.77
  • 18
    Ball Valve – Part Number: N072023
    Ball Valve
    Part Number: N072023
    ★★★★★
    ★★★★★
    (7)
      In Stock
    $15.02
  • 19
    Grip – Part Number: A17037
    Grip
    Part Number: A17037
      Special Order
    $6.16
  • 20
    Gauge – Part Number: A15699
    Gauge
    Part Number: A15699
      No Longer Available
  • 21
    Key – Part Number: 5130850-00
    Key
    Part Number: 5130850-00
      No Longer Available
  • 22
    Check Valve – Part Number: 5134396-00
    Check Valve
    Part Number: 5134396-00
      No Longer Available
  • 23
    Aftercooler – Part Number: 5130208-00
    Aftercooler
    Part Number: 5130208-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $72.93
  • 24
    Valve – Part Number: 5130030-00
    Valve
    Part Number: 5130030-00
      No Longer Available
  • 25
    Regulator Assembly. – Part Number: 5140112-76
    $71.10
  • 26
    Gauge – Part Number: 5130205-00
    Gauge
    Part Number: 5130205-00
      No Longer Available
  • 27
    Pilot Valve – Part Number: 5130456-00
    Pilot Valve
    Part Number: 5130456-00
      No Longer Available
  • 28
    Bracket – Part Number: 5132685-00
    Bracket
    Part Number: 5132685-00
      No Longer Available
  • 29
    Hose Barb – Part Number: 5136608-00
    Hose Barb
    Part Number: 5136608-00
      Special Order
    $15.13
  • 30
    Regulator Assembly. – Part Number: 5134389-01
    Regulator Assembly.
    Part Number: 5134389-01
      No Longer Available
  • 31
    Bracket – Part Number: 5130417-01
    Bracket
    Part Number: 5130417-01
      Special Order
    $13.63
  • 32
    Lock Bolt – Part Number: 5130200-00
    Lock Bolt
    Part Number: 5130200-00
      No Longer Available
  • 33
    Cord and Plug – Part Number: 5131326-00
    Cord and Plug
    Part Number: 5131326-00
      No Longer Available
  • 34
    Connector Conduit 3/ – Part Number: SSW-7482
    Connector Conduit 3/
    Part Number: SSW-7482
      No Longer Available
  • 35
    Toggle Switch – Part Number: 5131519-00
    Toggle Switch
    Part Number: 5131519-00
      In Stock
    $72.33
  • 36
    Switch Cover – Part Number: 5130222-00
    Switch Cover
    Part Number: 5130222-00
      No Longer Available
  • 37
    Isolator – Part Number: A12475
    Isolator
    Part Number: A12475
      No Longer Available
  • 38
    Hose Clamp – Part Number: 5136697-00
    Hose Clamp
    Part Number: 5136697-00
      Special Order
    $6.16
  • 39
    Air Hose – Part Number: A13446
    Air Hose
    Part Number: A13446
      No Longer Available
  • 40
    Pop Rivet – Part Number: 5130885-00
    Pop Rivet
    Part Number: 5130885-00
      No Longer Available
  • 41
    Clevis Pin – Part Number: 5130892-00
    Clevis Pin
    Part Number: 5130892-00
      Special Order
    $6.16
  • 42
    Nipple .25NPT X 2.5 – Part Number: D24888
    Nipple .25NPT X 2.5
    Part Number: D24888
      No Longer Available
  • 44
    Nut – Part Number: 5130213-00
    Nut
    Part Number: 5130213-00
      No Longer Available
  • 46
    Pressure Switch – Part Number: 5134377-00SV
    Pressure Switch
    Part Number: 5134377-00SV
      In Stock
    $128.31
  • 47
    Connector – Part Number: 5130021-00
    Connector
    Part Number: 5130021-00
      In Stock
    $6.16
  • 48
    Connector – Part Number: 5130021-00
    Connector
    Part Number: 5130021-00
      In Stock
    $6.16
  • 49
    Tube Assembly. – Part Number: 5137101-00
    Tube Assembly.
    Part Number: 5137101-00
      No Longer Available
  • 50
    Tubing – Part Number: 5140122-07
    Tubing
    Part Number: 5140122-07
      Special Order
    $57.85
  • 51
    Hex Head Bolt – Part Number: 5130792-00
    Hex Head Bolt
    Part Number: 5130792-00
      Special Order
    $6.16
  • 52
    Washer – Part Number: 5130830-00
    Washer
    Part Number: 5130830-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 53
    Pulley Kit – Part Number: 5137063-00
    Pulley Kit
    Part Number: 5137063-00
      No Longer Available
  • 54
    Bolt – Part Number: 5130113-00
    Bolt
    Part Number: 5130113-00
      Special Order
    $10.17
  • 55
    Decal – Part Number: 5130573-00
    Decal
    Part Number: 5130573-00
      No Longer Available
  • 64
    Terminal – Part Number: 5131283-00
    Terminal
    Part Number: 5131283-00
      No Longer Available
  • 65
    Terminal – Part Number: 5131284-00
    Terminal
    Part Number: 5131284-00
      No Longer Available
