Page A Diagram and Parts List for Type 3 DeWALT Compressor
Page A
Page B Diagram and Parts List for Type 3 DeWALT Compressor
Page B
Previous Showing All Parts Next
Page A

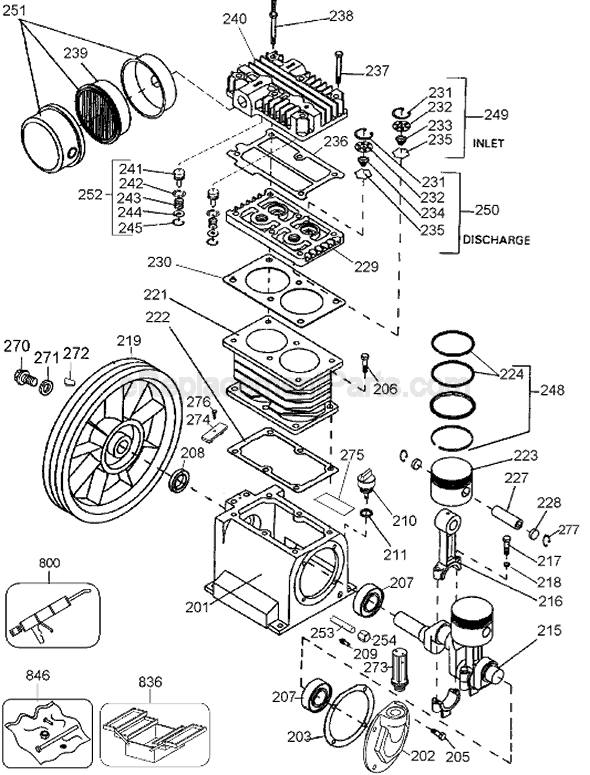

Page A Diagram and Parts List for Type 3 DeWALT Compressor
  • 201
    Crank Case – Part Number: 5132168-00
    Crank Case
    Part Number: 5132168-00
      No Longer Available
  • 202
    Bearing Cap – Part Number: A11060
    Bearing Cap
    Part Number: A11060
      No Longer Available
  • 203
    Gasket – Part Number: 5130111-00
    Gasket
    Part Number: 5130111-00
      Special Order
    $5.95
  • 205
    Bolt – Part Number: 5130113-00
    Bolt
    Part Number: 5130113-00
      Special Order
    $9.82
  • 206
    Bolt – Part Number: 5130114-00
    Bolt
    Part Number: 5130114-00
      Special Order
    $5.95
  • 207
    Ball Bearing – Part Number: 5130115-00
    Ball Bearing
    Part Number: 5130115-00
      No Longer Available
  • 208
    Seal – Part Number: 5130116-00
    Seal
    Part Number: 5130116-00
      No Longer Available
  • 209
    Plug – Part Number: 5130117-00
    Plug
    Part Number: 5130117-00
      Special Order
    $5.95
  • 210
    Oil Cap – Part Number: A11065
    Oil Cap
    Part Number: A11065
      No Longer Available
  • 211
    O-Ring – Part Number: 5130119-00
    O-Ring
    Part Number: 5130119-00
      Special Order
    $5.95
  • 215
    Crankshaft ( Use on pump KU-2) – Part Number: 5137151-00
    Crankshaft ( Use on pump KU-2)
    Part Number: 5137151-00
      On Order
    $61.09
  • 216
    Connecting Rod – Part Number: 627567-00
    Connecting Rod
    Part Number: 627567-00
      In Stock
    $33.28
  • 217
    Bolt – Part Number: 621424-00
    Bolt
    Part Number: 621424-00
      No Longer Available
  • 218
    Lock Washer – Part Number: 5130127-00
    Lock Washer
    Part Number: 5130127-00
      Special Order
    $9.88
  • 219
    Flywheel – Part Number: 5137150-00
    Flywheel
    Part Number: 5137150-00
      No Longer Available
  • 221
    Cylinder – Part Number: 5132171-00
    Cylinder
    Part Number: 5132171-00
      Special Order
    $66.83
  • 222
    Gasket – Part Number: 5130545-00
    Gasket
    Part Number: 5130545-00
      No Longer Available
  • 223
    Piston Set Kit – Part Number: 5130161-01
    Piston Set Kit
    Part Number: 5130161-01
      No Longer Available
  • 224
    Compression Ring – Part Number: 5130133-00
    Compression Ring
    Part Number: 5130133-00
      No Longer Available
  • 227
    Piston Pin – Part Number: 5130135-00
    Piston Pin
    Part Number: 5130135-00
      Special Order
    $10.95
  • 228
    Retainer – Part Number: 5130136-00
    Retainer
    Part Number: 5130136-00
      Special Order
    $5.95
  • 229
    Valve Plate – Part Number: 5130137-02
    Valve Plate
    Part Number: 5130137-02
      Special Order
    $54.64
  • 230
    Gasket – Part Number: 5130138-00
    Gasket
    Part Number: 5130138-00
      In Stock
    $8.68
  • 231
    Retaining Ring – Part Number: 5130139-00
    Retaining Ring
    Part Number: 5130139-00
      No Longer Available
  • 232
    Valve Bumper – Part Number: 5130140-00
    Valve Bumper
    Part Number: 5130140-00
      No Longer Available
  • 233
    Valve Spring – Part Number: 5130141-00
    Valve Spring
    Part Number: 5130141-00
      In Stock
    $7.46
  • 234
    Valve Spring – Part Number: 5130142-00
    Valve Spring
    Part Number: 5130142-00
      Special Order
    $20.46
  • 235
    Valve Disc – Part Number: 5130143-00
    Valve Disc
    Part Number: 5130143-00
      No Longer Available
  • 236
    Gasket – Part Number: 5130144-00
    Gasket
    Part Number: 5130144-00
      In Stock
    $8.68
  • 237
    Bolt – Part Number: 5130145-00
    Bolt
    Part Number: 5130145-00
      Special Order
    $5.95
  • 238
    Bolt – Part Number: 5130146-00
    Bolt
    Part Number: 5130146-00
      Special Order
    $5.95
  • 239
    Filters (4 Pack) – Part Number: 5130147-01
    Filters (4 Pack)
    Part Number: 5130147-01
      Special Order
    $59.94
  • 239
    Filter ( Sold Individually) – Part Number: 5130147-00
    Filter ( Sold Individually)
    Part Number: 5130147-00
      In Stock
    $18.06
  • 240
    Head – Part Number: 5130148-00
    Head
    Part Number: 5130148-00
      Special Order
    $57.20
  • 241
    Unloader Assembly. – Part Number: 5130168-00
    Unloader Assembly.
    Part Number: 5130168-00
      No Longer Available
  • 242
    O-Ring – Part Number: 5130150-00
    O-Ring
    Part Number: 5130150-00
      Special Order
    $9.95
  • 243
    Spring – Part Number: 5130151-00
    Spring
    Part Number: 5130151-00
      No Longer Available
  • 244
    Washer – Part Number: 5130152-00
    Washer
    Part Number: 5130152-00
      Special Order
    $24.18
  • 245
    Retaining Ring – Part Number: 620639-00
    Retaining Ring
    Part Number: 620639-00
      Special Order
    $5.95
  • 248
    Ring Set (Date Code 2006 And Later) – Part Number: 5140030-93
    Ring Set (Date Code 2006 And Later)
    Part Number: 5140030-93
      No Longer Available
  • 249
    Intake Valve Assembly – Part Number: 5130164-00
    Intake Valve Assembly
    Part Number: 5130164-00
      No Longer Available
  • 250
    Discharge Valve Assembly – Part Number: 5130165-00
    Discharge Valve Assembly
    Part Number: 5130165-00
      No Longer Available
  • 251
    Filter Assembly – Part Number: 5131692-00
    Filter Assembly
    Part Number: 5131692-00
      In Stock
    $31.99
  • 252
    Unloader Assembly. – Part Number: 5130168-00
    Unloader Assembly.
    Part Number: 5130168-00
      No Longer Available
  • 253
    Nipple – Part Number: 5130154-00
    Nipple
    Part Number: 5130154-00
      Special Order
    $24.22
  • 254
    Cap – Part Number: 5130155-00
    Cap
    Part Number: 5130155-00
      No Longer Available
  • 270
    Bolt – Part Number: 621452-00
    Bolt
    Part Number: 621452-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 271
    Washer – Part Number: 621451-00
    Washer
    Part Number: 621451-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 272
    Key – Part Number: 5137183-00
    Key
    Part Number: 5137183-00
      In Stock
    $5.95
  • 273
    Breather – Part Number: A11062
    Breather
    Part Number: A11062
      No Longer Available
  • 274
    Vent Plug – Part Number: A11063
    Vent Plug
    Part Number: A11063
      No Longer Available
  • 276
    Rivet – Part Number: A11064
    Rivet
    Part Number: A11064
      No Longer Available
  • 277
    Retaining Ring – Part Number: 623935-00
    Retaining Ring
    Part Number: 623935-00
      No Longer Available
  • 800
    Oil – Part Number: 5130427-00
    Oil
    Part Number: 5130427-00
      Special Order
    $44.00
  • 846
    Repair Kit( Filter, Ring Set, – Part Number: 5130159-00
    Repair Kit( Filter, Ring Set,
    Part Number: 5130159-00
      In Stock
    $157.91
  • 846
    Piston Set Kit – Part Number: 5130161-01
    Piston Set Kit
    Part Number: 5130161-01
      No Longer Available
  • 846
    Gasket Set – Part Number: 5130158-00
    Gasket Set
    Part Number: 5130158-00
      No Longer Available
  • 846
    Head Assembly – Part Number: 5130167-00
    Head Assembly
    Part Number: 5130167-00
      Special Order
    $50.39
  • 846
    Valve Plate Assembly – Part Number: 5132627-00
    Valve Plate Assembly
    Part Number: 5132627-00
      No Longer Available
Page B
Page B Diagram and Parts List for Type 3 DeWALT Compressor
