DeWALT Compressor Replacement Parts For Model D55276 (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for D55276

Search Within Model

Questions & Answers for DeWALT D55276
Browse all Parts Search by Area
Miscellaneous Parts Diagram and Parts List for Type 1 DeWALT Compressor
Miscellaneous Parts
Page A Diagram and Parts List for Type 1 DeWALT Compressor
Page A
Page B Diagram and Parts List for Type 1 DeWALT Compressor
Page B

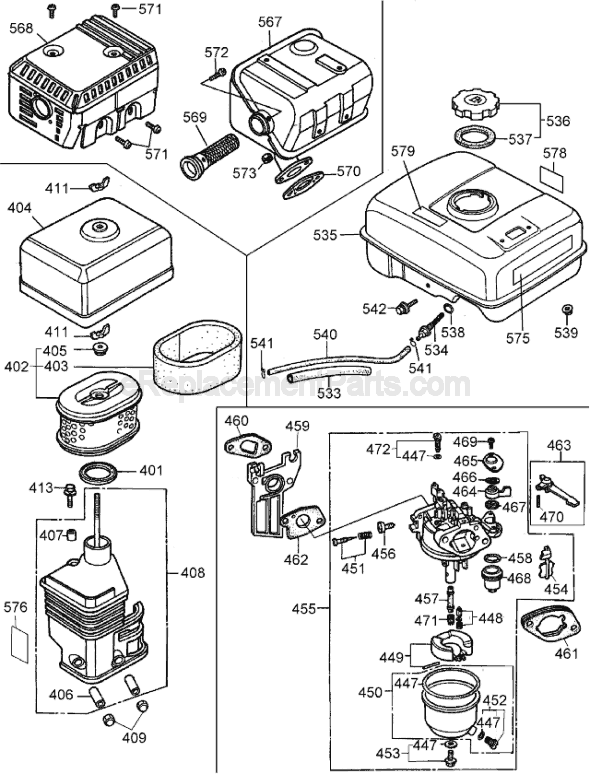

Page C Diagram and Parts List for Type 1 DeWALT Compressor
Page C

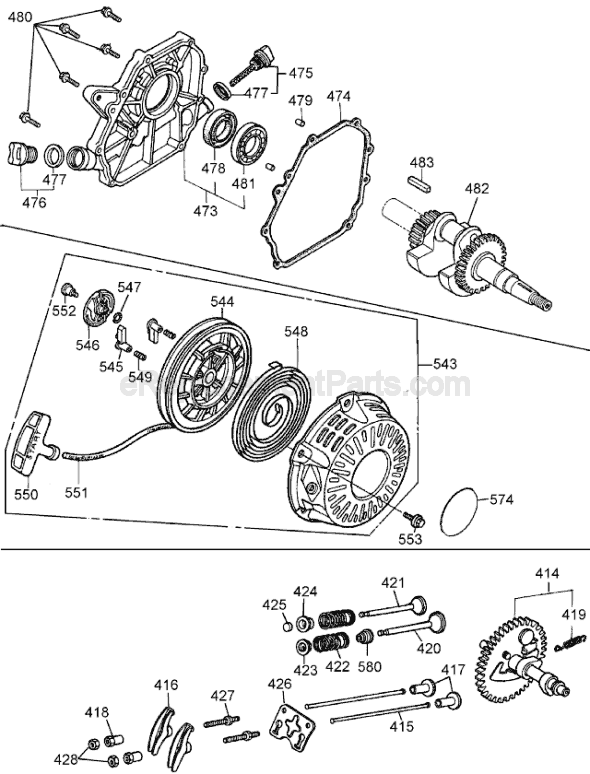

Page D Diagram and Parts List for Type 1 DeWALT Compressor
Page D

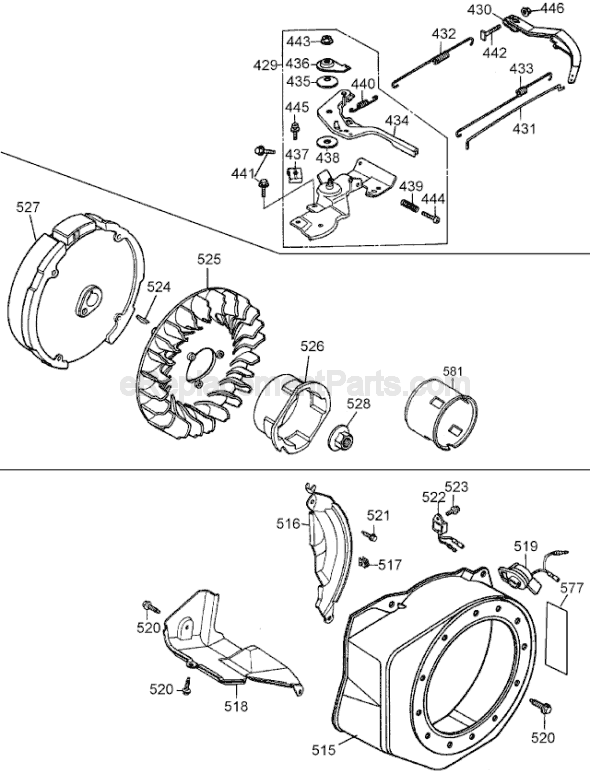

Page E Diagram and Parts List for Type 1 DeWALT Compressor
Page E

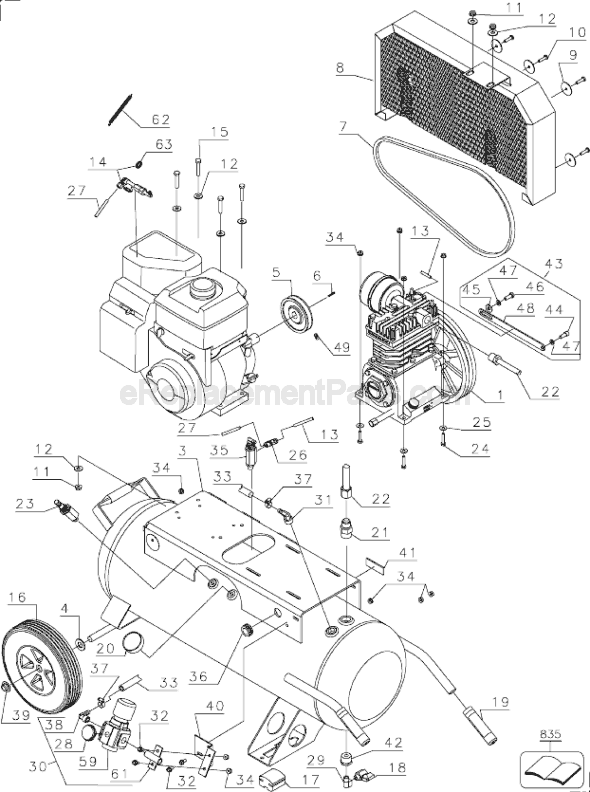

Page F Diagram and Parts List for Type 1 DeWALT Compressor
Page F
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for Type 1 DeWALT Compressor
  • 472
    Jet – Part Number: 285800-73
    Jet
    Part Number: 285800-73
      Special Order
    $48.73

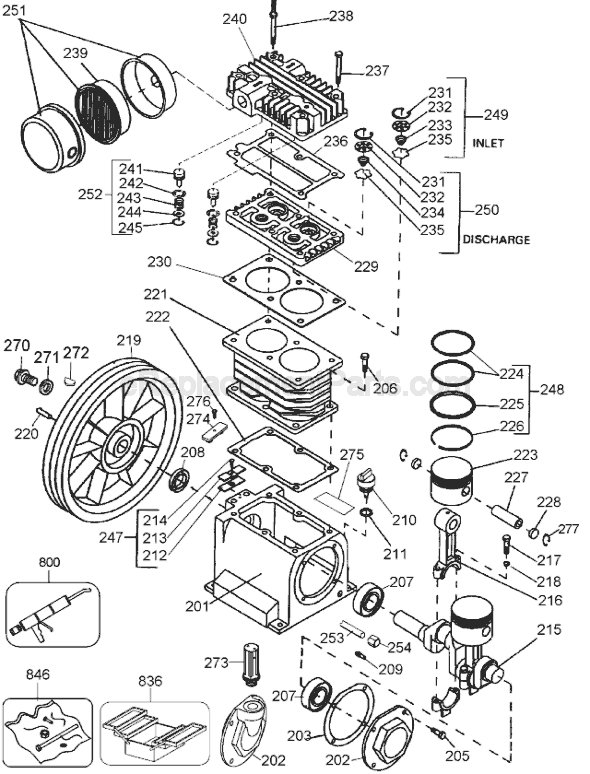

Page A
Page A Diagram and Parts List for Type 1 DeWALT Compressor
  • 63
    O Ring – Part Number: 5130552-00
    O Ring
    Part Number: 5130552-00
      Special Order
    $5.95
  • 201
    Crank Case – Part Number: 5132168-00
    Crank Case
    Part Number: 5132168-00
      No Longer Available
  • 202
    Cap – Part Number: 5132170-00
    Cap
    Part Number: 5132170-00
      No Longer Available
  • 202
    Bearing Cap – Part Number: A11060
    Bearing Cap
    Part Number: A11060
      No Longer Available
  • 203
    Gasket – Part Number: 5130111-00
    Gasket
    Part Number: 5130111-00
      Special Order
    $5.95
  • 205
    Bolt – Part Number: 5130113-00
    Bolt
    Part Number: 5130113-00
      Special Order
    $9.82
  • 206
    Bolt – Part Number: 5130114-00
    Bolt
    Part Number: 5130114-00
      Special Order
    $5.95
  • 207
    Ball Bearing – Part Number: 5130115-00
    Ball Bearing
    Part Number: 5130115-00
      No Longer Available
  • 208
    Seal – Part Number: 5130116-00
    Seal
    Part Number: 5130116-00
      No Longer Available
  • 209
    Plug – Part Number: 5130117-00
    Plug
    Part Number: 5130117-00
      Special Order
    $5.95
  • 210
    Oil Cap – Part Number: A11065
    Oil Cap
    Part Number: A11065
      No Longer Available
  • 211
    O-Ring – Part Number: 5130119-00
    O-Ring
    Part Number: 5130119-00
      Special Order
    $5.95
  • 212
    Breather Assembly. – Part Number: 5130160-00
    Breather Assembly.
    Part Number: 5130160-00
      No Longer Available
  • 213
    Breather Assembly. – Part Number: 5130160-00
    Breather Assembly.
    Part Number: 5130160-00
      No Longer Available
  • 214
    Stud – Part Number: 5130122-00
    Stud
    Part Number: 5130122-00
      Special Order
    $5.95
  • 215
    Crankshaft (Use On Pump KU) – Part Number: 5130123-00
    Crankshaft (Use On Pump KU)
    Part Number: 5130123-00
      Special Order
    $114.28
  • 216
    Connecting Rod – Part Number: 627567-00
    Connecting Rod
    Part Number: 627567-00
      In Stock
    $33.28
  • 217
    Bolt – Part Number: 5130126-00
    Bolt
    Part Number: 5130126-00
      No Longer Available
  • 218
    Lock Washer – Part Number: 5130127-00
    Lock Washer
    Part Number: 5130127-00
      Special Order
    $9.88
  • 219
    Flywheel – Part Number: 5130128-00
    Flywheel
    Part Number: 5130128-00
      No Longer Available
  • 220
    Key – Part Number: 5130129-00
    Key
    Part Number: 5130129-00
      Special Order
    $5.95
  • 221
    Cylinder – Part Number: 5132171-00
    Cylinder
    Part Number: 5132171-00
      Special Order
    $66.83
  • 222
    Gasket – Part Number: 5130545-00
    Gasket
    Part Number: 5130545-00
      No Longer Available
  • 223
    Piston Set Kit – Part Number: 5130161-01
    Piston Set Kit
    Part Number: 5130161-01
      No Longer Available
  • 224
    Compression Ring – Part Number: 5130133-00
    Compression Ring
    Part Number: 5130133-00
      No Longer Available
  • 225
    Ring Set (Date Code Prior To 2006) – Part Number: 5130162-00
    Ring Set (Date Code Prior To 2006)
    Part Number: 5130162-00
      No Longer Available
  • 226
    Ring Set (Date Code Prior To 2006) – Part Number: 5130162-00
    Ring Set (Date Code Prior To 2006)
    Part Number: 5130162-00
      No Longer Available
  • 227
    Piston Pin – Part Number: 5130135-00
    Piston Pin
    Part Number: 5130135-00
      Special Order
    $10.95
  • 228
    Retainer – Part Number: 5130136-00
    Retainer
    Part Number: 5130136-00
      Special Order
    $5.95
  • 229
    Valve Plate – Part Number: 5130137-02
    Valve Plate
    Part Number: 5130137-02
      Special Order
    $54.64
  • 230
    Gasket – Part Number: 5130138-00
    Gasket
    Part Number: 5130138-00
      In Stock
    $8.68
  • 231
    Retaining Ring – Part Number: 5130139-00
    Retaining Ring
    Part Number: 5130139-00
      No Longer Available
  • 232
    Valve Bumper – Part Number: 5130140-00
    Valve Bumper
    Part Number: 5130140-00
      No Longer Available
  • 233
    Valve Spring – Part Number: 5130141-00
    Valve Spring
    Part Number: 5130141-00
      In Stock
    $7.46
  • 234
    Valve Spring – Part Number: 5130142-00
    Valve Spring
    Part Number: 5130142-00
      Special Order
    $20.46
  • 235
    Valve Disc – Part Number: 5130143-00
    Valve Disc
    Part Number: 5130143-00
      No Longer Available
  • 236
    Gasket – Part Number: 5130144-00
    Gasket
    Part Number: 5130144-00
      In Stock
    $8.68
  • 237
    Bolt – Part Number: 5130145-00
    Bolt
    Part Number: 5130145-00
      Special Order
    $5.95
  • 238
    Bolt – Part Number: 5130146-00
    Bolt
    Part Number: 5130146-00
      Special Order
    $5.95
  • 239
    Filters (4 Pack) – Part Number: 5130147-01
    Filters (4 Pack)
    Part Number: 5130147-01
      Special Order
    $59.94
  • 239
    Filter ( Sold Individually) – Part Number: 5130147-00
    Filter ( Sold Individually)
    Part Number: 5130147-00
      In Stock
    $18.06
  • 240
    Head – Part Number: 5130148-00
    Head
    Part Number: 5130148-00
      Special Order
    $57.20
  • 241
    Unloader Assembly. – Part Number: 5130168-00
    Unloader Assembly.
    Part Number: 5130168-00
      No Longer Available
  • 242
    O-Ring – Part Number: 5130150-00
    O-Ring
    Part Number: 5130150-00
      Special Order
    $9.95
  • 243
    Spring – Part Number: 5130151-00
    Spring
    Part Number: 5130151-00
      No Longer Available
  • 244
    Washer – Part Number: 5130152-00
    Washer
    Part Number: 5130152-00
      Special Order
    $24.18
  • 245
    Retaining Ring – Part Number: 620639-00
    Retaining Ring
    Part Number: 620639-00
      Special Order
    $5.95
  • 247
    Breather Assembly. – Part Number: 5130160-00
    Breather Assembly.
    Part Number: 5130160-00
      No Longer Available
  • 248
    Ring Set (Date Code Prior To 2006) – Part Number: 5130162-00
    Ring Set (Date Code Prior To 2006)
    Part Number: 5130162-00
      No Longer Available
  • 249
    Intake Valve Assembly – Part Number: 5130164-00
    Intake Valve Assembly
    Part Number: 5130164-00
      No Longer Available
  • 250
    Discharge Valve Assembly – Part Number: 5130165-00
    Discharge Valve Assembly
    Part Number: 5130165-00
      No Longer Available
  • 251
    Filter Assembly – Part Number: 5131692-00
    Filter Assembly
    Part Number: 5131692-00
      In Stock
    $31.99
  • 252
    Unloader Assembly. – Part Number: 5130168-00
    Unloader Assembly.
    Part Number: 5130168-00
      No Longer Available
  • 253
    Nipple – Part Number: 5130154-00
    Nipple
    Part Number: 5130154-00
      Special Order
    $24.22
  • 254
    Cap – Part Number: 5130155-00
    Cap
    Part Number: 5130155-00
      No Longer Available
  • 273
    Breather – Part Number: A11062
    Breather
    Part Number: A11062
      No Longer Available
  • 274
    Vent Plug – Part Number: A11063
    Vent Plug
    Part Number: A11063
      No Longer Available
  • 276
    Rivet – Part Number: A11064
    Rivet
    Part Number: A11064
      No Longer Available
  • 277
    Retaining Ring – Part Number: 623935-00
    Retaining Ring
    Part Number: 623935-00
      No Longer Available
  • 800
    Oil – Part Number: 5130427-00
    Oil
    Part Number: 5130427-00
      Special Order
    $44.00
  • 836
    Loctite – Part Number: 5140100-02
    Loctite
    Part Number: 5140100-02
      Special Order
    $125.00
  • 846
    Valve Plate Assembly – Part Number: 5132627-00
    Valve Plate Assembly
    Part Number: 5132627-00
      No Longer Available
  • 846
    Repair Kit( Filter, Ring Set, – Part Number: 5130159-00
    Repair Kit( Filter, Ring Set,
    Part Number: 5130159-00
      In Stock
    $157.91
  • 846
    Tune-Up Kit – Part Number: 5140019-94
    Tune-Up Kit
    Part Number: 5140019-94
      No Longer Available
  • 846
    Piston Set Kit – Part Number: 5130161-01
    Piston Set Kit
    Part Number: 5130161-01
      No Longer Available
  • 846
    Gasket Set – Part Number: 5130158-00
    Gasket Set
    Part Number: 5130158-00
      No Longer Available
  • 846
    Head Assembly – Part Number: 5130167-00
    Head Assembly
    Part Number: 5130167-00
      Special Order
    $50.39

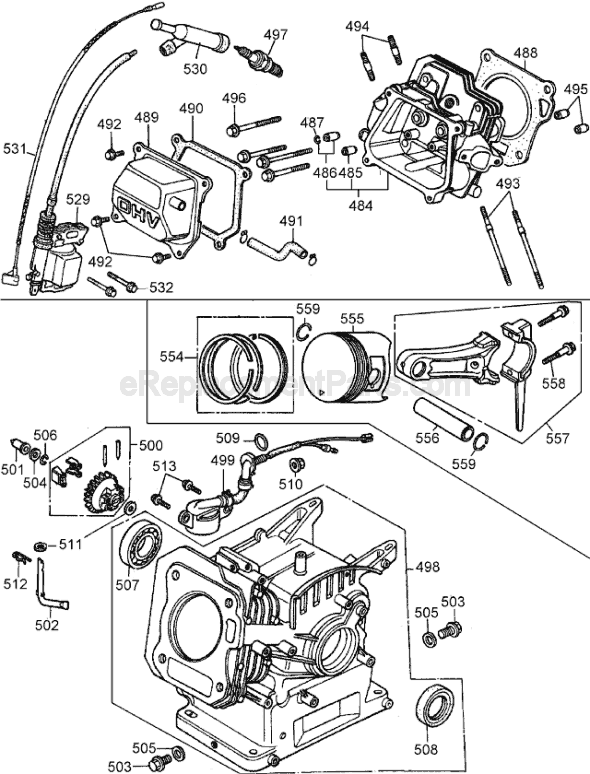

Page B
Page B Diagram and Parts List for Type 1 DeWALT Compressor
  • 484
    Cylinder Head – Part Number: 285806-68
    Cylinder Head
    Part Number: 285806-68
      Special Order
    $295.30
  • 485
    Guide – Part Number: 285800-86
    Guide
    Part Number: 285800-86
      Special Order
    $33.71
  • 486
    Guide – Part Number: 285800-87
    Guide
    Part Number: 285800-87
      Special Order
    $33.71
  • 487
    Clip – Part Number: 285800-88
    Clip
    Part Number: 285800-88
      Special Order
    $5.95
  • 488
    Gasket – Part Number: 285800-89
    Gasket
    Part Number: 285800-89
      Special Order
    $49.18
  • 489
    Cover – Part Number: 285800-90
    Cover
    Part Number: 285800-90
      No Longer Available
  • 490
    Gasket – Part Number: 285800-91
    Gasket
    Part Number: 285800-91
      No Longer Available
  • 491
    Tube – Part Number: 285800-92
    Tube
    Part Number: 285800-92
      No Longer Available
  • 492
    Bolt – Part Number: 285800-93
    Bolt
    Part Number: 285800-93
      Special Order
    $11.83
  • 493
    Bolt – Part Number: 285800-94
    Bolt
    Part Number: 285800-94
      Special Order
    $21.60
  • 494
    Bolt – Part Number: 285800-95
    Bolt
    Part Number: 285800-95
      Special Order
    $14.78
  • 495
    Pin – Part Number: 285800-96
    Pin
    Part Number: 285800-96
      No Longer Available
  • 496
    Bolt – Part Number: 285800-97
    Bolt
    Part Number: 285800-97
      No Longer Available
  • 497
    Spark Plug – Part Number: 285800-98
    Spark Plug
    Part Number: 285800-98
      In Stock
    $18.50
  • 498
    Cylinder – Part Number: 285800-99
    Cylinder
    Part Number: 285800-99
      Special Order
    $824.02
  • 499
    Switch Assembly. – Part Number: 285801-00
    Switch Assembly.
    Part Number: 285801-00
      Special Order
    $90.37
  • 500
    Governor Assembly. – Part Number: 285801-01
    Governor Assembly.
    Part Number: 285801-01
      Special Order
    $47.91
  • 501
    Slider – Part Number: 285801-02
    Slider
    Part Number: 285801-02
      No Longer Available
  • 502
    Shaft – Part Number: 285801-03
    Shaft
    Part Number: 285801-03
      No Longer Available
  • 503
    Drain Plug – Part Number: 285801-04
    Drain Plug
    Part Number: 285801-04
      Special Order
    $10.22
  • 504
    Washer – Part Number: 285801-05
    Washer
    Part Number: 285801-05
      No Longer Available
  • 505
    Washer – Part Number: 285801-06
    Washer
    Part Number: 285801-06
      No Longer Available
  • 506
    Clip – Part Number: 285801-07
    Clip
    Part Number: 285801-07
      Special Order
    $5.16
  • 507
    Ball Bearing – Part Number: 285801-08
    Ball Bearing
    Part Number: 285801-08
      No Longer Available
  • 508
    Seal – Part Number: 285800-79
    Seal
    Part Number: 285800-79
      Special Order
    $33.44
  • 509
    O-ring – Part Number: 285801-10
    O-ring
    Part Number: 285801-10
      No Longer Available
  • 510
    Nut – Part Number: 285801-11
    Nut
    Part Number: 285801-11
      No Longer Available
  • 511
    Washer – Part Number: 285801-12
    Washer
    Part Number: 285801-12
      No Longer Available
  • 512
    Lock Pin – Part Number: 285801-13
    Lock Pin
    Part Number: 285801-13
      No Longer Available
  • 513
    Bolt – Part Number: 285801-14
    Bolt
    Part Number: 285801-14
      No Longer Available
  • 529
    Ignition Coil – Part Number: 285801-29
    Ignition Coil
    Part Number: 285801-29
      No Longer Available
  • 530
    Capacitor Assembly – Part Number: 285801-30
    Capacitor Assembly
    Part Number: 285801-30
      No Longer Available
  • 531
    Wire – Part Number: 285801-31
    Wire
    Part Number: 285801-31
      No Longer Available
  • 532
    Bolt – Part Number: 285801-32
    Bolt
    Part Number: 285801-32
      No Longer Available
  • 554
    Ring Set – Part Number: 285801-54
    Ring Set
    Part Number: 285801-54
      Special Order
    $58.40
  • 554
    Ring Set – Part Number: 285801-56
    Ring Set
    Part Number: 285801-56
      No Longer Available
  • 554
    Ring Set – Part Number: 285801-55
    Ring Set
    Part Number: 285801-55
      Special Order
    $67.17
  • 554
    Ring Set – Part Number: 285801-57
    Ring Set
    Part Number: 285801-57
      Special Order
    $67.27
  • 555
    Piston – Part Number: 285806-62
    Piston
    Part Number: 285806-62
      Special Order
    $62.80
  • 555
    Piston – Part Number: 285806-64
    Piston
    Part Number: 285806-64
      Special Order
    $67.25
  • 555
    Piston – Part Number: 285801-61
    Piston
    Part Number: 285801-61
      Special Order
    $63.48
  • 555
    Piston – Part Number: 285801-60
    Piston
    Part Number: 285801-60
      Special Order
    $63.69
  • 556
    Pin – Part Number: 285801-62
    Pin
    Part Number: 285801-62
      No Longer Available
  • 557
    Con Rod Assembly – Part Number: 285801-64
    Con Rod Assembly
    Part Number: 285801-64
      Special Order
    $101.05
  • 557
    Con Rod Assembly – Part Number: 285801-63
    Con Rod Assembly
    Part Number: 285801-63
      No Longer Available
  • 558
    Bolt – Part Number: 285801-65
    Bolt
    Part Number: 285801-65
      No Longer Available
  • 559
    Clip – Part Number: 285801-66
    Clip
    Part Number: 285801-66
      Special Order
    $5.95
Page C
Page C Diagram and Parts List for Type 1 DeWALT Compressor
  • 401
    Gasket – Part Number: 285800-01
    Gasket
    Part Number: 285800-01
      Special Order
    $12.41
  • 402
    Element – Part Number: 285800-02
    Element
    Part Number: 285800-02
      No Longer Available
  • 403
    Filter – Part Number: 285800-03
    Filter
    Part Number: 285800-03
      No Longer Available
  • 404
    Cover – Part Number: 285800-04
    Cover
    Part Number: 285800-04
      No Longer Available
  • 405
    Grommet – Part Number: 285800-05
    Grommet
    Part Number: 285800-05
      No Longer Available
  • 406
    Collar – Part Number: 285800-06
    Collar
    Part Number: 285800-06
      No Longer Available
  • 407
    Collar – Part Number: 285800-07
    Collar
    Part Number: 285800-07
      Special Order
    $15.10
  • 408
    Elbow – Part Number: 285800-08
    Elbow
    Part Number: 285800-08
      Special Order
    $65.08
  • 409
    Nut – Part Number: 285800-09
    Nut
    Part Number: 285800-09
      Special Order
    $8.58
  • 411
    Wing Nut – Part Number: 285800-11
    Wing Nut
    Part Number: 285800-11
      No Longer Available
  • 413
    Bolt – Part Number: 285800-13
    Bolt
    Part Number: 285800-13
      Special Order
    $5.95
  • 447
    Gasket Set – Part Number: 285800-47
    Gasket Set
    Part Number: 285800-47
      No Longer Available
  • 448
    Valve Set – Part Number: 285800-48
    Valve Set
    Part Number: 285800-48
      Special Order
    $61.07
  • 449
    Float Set – Part Number: 285800-49
    Float Set
    Part Number: 285800-49
      Special Order
    $52.35
  • 450
    Chamber Set – Part Number: 285800-50
    Chamber Set
    Part Number: 285800-50
      No Longer Available
  • 451
    Set Screw – Part Number: 285800-51
    Set Screw
    Part Number: 285800-51
      No Longer Available
  • 452
    Set Screw – Part Number: 285800-52
    Set Screw
    Part Number: 285800-52
      No Longer Available
  • 453
    Set Screw – Part Number: 285800-53
    Set Screw
    Part Number: 285800-53
      No Longer Available
  • 454
    Choke Set – Part Number: 285800-54
    Choke Set
    Part Number: 285800-54
      No Longer Available
  • 455
    Carburetor – Part Number: 285800-55
    Carburetor
    Part Number: 285800-55
      No Longer Available
  • 456
    Screw – Part Number: 285800-56
    Screw
    Part Number: 285800-56
      Special Order
    $49.75
  • 457
    Nozzle – Part Number: 285800-57
    Nozzle
    Part Number: 285800-57
      Special Order
    $49.98
  • 458
    O-Ring – Part Number: 285800-58
    O-Ring
    Part Number: 285800-58
      No Longer Available
  • 459
    Insulator – Part Number: 285800-59
    Insulator
    Part Number: 285800-59
      No Longer Available
  • 460
    Gasket – Part Number: 285800-60
    Gasket
    Part Number: 285800-60
      No Longer Available
  • 461
    Spacer – Part Number: 285800-61
    Spacer
    Part Number: 285800-61
      No Longer Available
  • 462
    Gasket – Part Number: 285800-62
    Gasket
    Part Number: 285800-62
      No Longer Available
  • 463
    Lever – Part Number: 285800-63
    Lever
    Part Number: 285800-63
      No Longer Available
  • 464
    Lever – Part Number: 285800-64
    Lever
    Part Number: 285800-64
      No Longer Available
  • 465
    Plate – Part Number: 285800-65
    Plate
    Part Number: 285800-65
      Special Order
    $13.13
  • 466
    Spring – Part Number: 285800-66
    Spring
    Part Number: 285800-66
      No Longer Available
  • 467
    Gasket – Part Number: 285800-67
    Gasket
    Part Number: 285800-67
      No Longer Available
  • 468
    Cup – Part Number: 285800-68
    Cup
    Part Number: 285800-68
      No Longer Available
  • 469
    Screw – Part Number: 285800-69
    Screw
    Part Number: 285800-69
      No Longer Available
  • 470
    Pin – Part Number: 285800-70
    Pin
    Part Number: 285800-70
      No Longer Available
  • 471
    Jet – Part Number: 285800-71
    Jet
    Part Number: 285800-71
      Special Order
    $23.48
  • 471
    Jet – Part Number: 285800-72
    Jet
    Part Number: 285800-72
      No Longer Available
  • 533
    Rubber Tube – Part Number: 285801-33
    Rubber Tube
    Part Number: 285801-33
      No Longer Available
  • 534
    Joint – Part Number: 285801-34
    Joint
    Part Number: 285801-34
      No Longer Available
  • 535
    Tank – Part Number: 285801-35
    Tank
    Part Number: 285801-35
      No Longer Available
  • 536
    Cap – Part Number: 285801-36
    Cap
    Part Number: 285801-36
      No Longer Available
  • 537
    Gasket – Part Number: 285801-37
    Gasket
    Part Number: 285801-37
      Special Order
    $11.72
  • 538
    O-ring – Part Number: 285801-10
    O-ring
    Part Number: 285801-10
      No Longer Available
  • 539
    Nut – Part Number: 285800-46
    Nut
    Part Number: 285800-46
      No Longer Available
  • 540
    Hose – Part Number: 285801-40
    Hose
    Part Number: 285801-40
      In Stock
    $74.50
  • 541
    Clip – Part Number: 285801-41
    Clip
    Part Number: 285801-41
      No Longer Available
  • 542
    Bolt – Part Number: 285801-42
    Bolt
    Part Number: 285801-42
      Special Order
    $5.95
  • 567
    Muffler – Part Number: 285801-67
    Muffler
    Part Number: 285801-67
      No Longer Available
  • 568
    Protector – Part Number: 285801-68
    Protector
    Part Number: 285801-68
      Special Order
    $60.51
  • 569
    Spark Arrester – Part Number: 285801-69
    Spark Arrester
    Part Number: 285801-69
      Special Order
    $54.25
  • 570
    Gasket – Part Number: 285801-70
    Gasket
    Part Number: 285801-70
      Special Order
    $15.82
  • 571
    Screw – Part Number: 285801-71
    Screw
    Part Number: 285801-71
      No Longer Available
  • 572
    Screw – Part Number: 285801-72
    Screw
    Part Number: 285801-72
      Special Order
    $6.86
  • 573
    Nut – Part Number: 285801-73
    Nut
    Part Number: 285801-73
      Special Order
    $5.95
  • 575
    Label – Part Number: 285801-75
    Label
    Part Number: 285801-75
      Special Order
    $15.58
  • 576
    Label – Part Number: 285801-76
    Label
    Part Number: 285801-76
      Special Order
    $7.30
  • 578
    Label – Part Number: 285801-78
    Label
    Part Number: 285801-78
      Special Order
    $17.28
  • 579
    Label – Part Number: 285801-79
    Label
    Part Number: 285801-79
      Special Order
    $10.92
Page D
Page D Diagram and Parts List for Type 1 DeWALT Compressor
  • 414
    Camshaft – Part Number: 285800-14
    Camshaft
    Part Number: 285800-14
      Special Order
    $188.76
  • 415
    Push Rod – Part Number: 285800-15
    Push Rod
    Part Number: 285800-15
      No Longer Available
  • 416
    Arm – Part Number: 285800-16
    Arm
    Part Number: 285800-16
      Special Order
    $24.30
  • 417
    Lifter – Part Number: 285800-17
    Lifter
    Part Number: 285800-17
      Special Order
    $45.25
  • 418
    Pivot – Part Number: 285800-18
    Pivot
    Part Number: 285800-18
      No Longer Available
  • 419
    Spring – Part Number: 285800-19
    Spring
    Part Number: 285800-19
      No Longer Available
  • 420
    Valve – Part Number: 285800-20
    Valve
    Part Number: 285800-20
      Special Order
    $5.95
  • 421
    Valve – Part Number: 285800-21
    Valve
    Part Number: 285800-21
      Special Order
    $60.75
  • 422
    Spring – Part Number: 285800-22
    Spring
    Part Number: 285800-22
      Special Order
    $11.79
  • 423
    Retainer – Part Number: 285800-23
    Retainer
    Part Number: 285800-23
      Special Order
    $31.55
  • 424
    Retainer – Part Number: 285800-24
    Retainer
    Part Number: 285800-24
      No Longer Available
  • 425
    Rotator Valve – Part Number: 285800-25
    Rotator Valve
    Part Number: 285800-25
      No Longer Available
  • 426
    Plate – Part Number: 285800-26
    Plate
    Part Number: 285800-26
      No Longer Available
  • 427
    Bolt – Part Number: 285800-27
    Bolt
    Part Number: 285800-27
      No Longer Available
  • 428
    Nut – Part Number: 285800-28
    Nut
    Part Number: 285800-28
      No Longer Available
  • 446
    Nut – Part Number: 285800-46
    Nut
    Part Number: 285800-46
      No Longer Available
  • 473
    Cover Assembly. – Part Number: 285800-74
    Cover Assembly.
    Part Number: 285800-74
      No Longer Available
  • 474
    Gasket – Part Number: 285800-75
    Gasket
    Part Number: 285800-75
      Special Order
    $24.52
  • 475
    Cap Assembly. – Part Number: 285800-76
    Cap Assembly.
    Part Number: 285800-76
      No Longer Available
  • 476
    Cap Assembly. – Part Number: 285800-77
    Cap Assembly.
    Part Number: 285800-77
      No Longer Available
  • 477
    Gasket – Part Number: 285800-78
    Gasket
    Part Number: 285800-78
      Special Order
    $11.03
  • 478
    Seal – Part Number: 285800-79
    Seal
    Part Number: 285800-79
      Special Order
    $33.44
  • 479
    Pin – Part Number: 285800-80
    Pin
    Part Number: 285800-80
      No Longer Available
  • 480
    Bolt – Part Number: 285800-81
    Bolt
    Part Number: 285800-81
      No Longer Available
  • 481
    Ball Bearing – Part Number: 285800-82
    Ball Bearing
    Part Number: 285800-82
      Special Order
    $50.91
  • 482
    Crankshaft – Part Number: 285800-83
    Crankshaft
    Part Number: 285800-83
      Special Order
    $370.84
  • 483
    Key – Part Number: 285800-84
    Key
    Part Number: 285800-84
      Special Order
    $44.18
  • 543
    Starter Assembly – Part Number: 285806-79
    Starter Assembly
    Part Number: 285806-79
      No Longer Available
  • 544
    Reel – Part Number: 285801-44
    Reel
    Part Number: 285801-44
      No Longer Available
  • 545
    Ratchet – Part Number: 285801-45
    Ratchet
    Part Number: 285801-45
      Special Order
    $28.58
  • 546
    Guide – Part Number: 285801-46
    Guide
    Part Number: 285801-46
      Special Order
    $38.00
  • 547
    Spring – Part Number: 285801-47
    Spring
    Part Number: 285801-47
      No Longer Available
  • 548
    Spring – Part Number: 285801-48
    Spring
    Part Number: 285801-48
      No Longer Available
  • 549
    Spring – Part Number: 285801-49
    Spring
    Part Number: 285801-49
      Special Order
    $19.90
  • 550
    Knob – Part Number: 285801-50
    Knob
    Part Number: 285801-50
      No Longer Available
  • 551
    Rope – Part Number: 285805-10
    Rope
    Part Number: 285805-10
      No Longer Available
  • 551
    Rope – Part Number: 285801-51
    Rope
    Part Number: 285801-51
      Special Order
    $60.72
  • 552
    Screw – Part Number: 285801-52
    Screw
    Part Number: 285801-52
      Special Order
    $22.63
  • 553
    Bolt – Part Number: 285801-53
    Bolt
    Part Number: 285801-53
      No Longer Available
  • 574
    Emblem – Part Number: 285801-74
    Emblem
    Part Number: 285801-74
      Special Order
    $31.68
  • 580
    Seal – Part Number: 285806-76
    Seal
    Part Number: 285806-76
      No Longer Available
Page E
Page E Diagram and Parts List for Type 1 DeWALT Compressor
  • 429
    Control Assembly – Part Number: 285800-29
    Control Assembly
    Part Number: 285800-29
      Special Order
    $61.82
  • 430
    Arm – Part Number: 285800-30
    Arm
    Part Number: 285800-30
      No Longer Available
  • 431
    Rod – Part Number: 285800-31
    Rod
    Part Number: 285800-31
      Special Order
    $15.58
  • 432
    Spring – Part Number: 285800-32
    Spring
    Part Number: 285800-32
      No Longer Available
  • 433
    Spring – Part Number: 285800-33
    Spring
    Part Number: 285800-33
      No Longer Available
  • 434
    Lever – Part Number: 285800-34
    Lever
    Part Number: 285800-34
      Special Order
    $43.55
  • 435
    Spring – Part Number: 285800-35
    Spring
    Part Number: 285800-35
      Special Order
    $13.20
  • 436
    Washer – Part Number: 285800-36
    Washer
    Part Number: 285800-36
      Special Order
    $18.43
  • 437
    Holder – Part Number: 285800-37
    Holder
    Part Number: 285800-37
      No Longer Available
  • 438
    Spacer – Part Number: 285805-67
    Spacer
    Part Number: 285805-67
      Special Order
    $17.56
  • 439
    Spring – Part Number: 285800-39
    Spring
    Part Number: 285800-39
      Special Order
    $16.38
  • 440
    Spring – Part Number: 285800-40
    Spring
    Part Number: 285800-40
      No Longer Available
  • 441
    Bolt – Part Number: 285800-41
    Bolt
    Part Number: 285800-41
      No Longer Available
  • 442
    BOLT – Part Number: 285800-42
    BOLT
    Part Number: 285800-42
      Special Order
    $10.52
  • 443
    Nut – Part Number: 285800-43
    Nut
    Part Number: 285800-43
      Special Order
    $16.28
  • 444
    Screw – Part Number: 285800-44
    Screw
    Part Number: 285800-44
      No Longer Available
  • 445
    Screw and Washer – Part Number: 285800-45
    Screw and Washer
    Part Number: 285800-45
      No Longer Available
  • 515
    Cover – Part Number: 285801-15
    Cover
    Part Number: 285801-15
      Special Order
    $120.38
  • 516
    Plate – Part Number: 285801-16
    Plate
    Part Number: 285801-16
      No Longer Available
  • 517
    Clip – Part Number: 285801-17
    Clip
    Part Number: 285801-17
      No Longer Available
  • 518
    Shroud – Part Number: 285801-18
    Shroud
    Part Number: 285801-18
      No Longer Available
  • 519
    Switch Assembly. – Part Number: 285801-19
    Switch Assembly.
    Part Number: 285801-19
      No Longer Available
  • 520
    Bolt – Part Number: 285800-41
    Bolt
    Part Number: 285800-41
      No Longer Available
  • 521
    Bolt – Part Number: 285801-21
    Bolt
    Part Number: 285801-21
      No Longer Available
  • 522
    Oil Alert Unit – Part Number: 285801-22
    Oil Alert Unit
    Part Number: 285801-22
      No Longer Available
  • 523
    Bolt – Part Number: 285801-23
    Bolt
    Part Number: 285801-23
      No Longer Available
  • 524
    Key – Part Number: 285801-24
    Key
    Part Number: 285801-24
      No Longer Available
  • 525
    Fan – Part Number: 285801-25
    Fan
    Part Number: 285801-25
      No Longer Available
  • 526
    Pulley – Part Number: 285801-26
    Pulley
    Part Number: 285801-26
      Special Order
    $59.42
  • 527
    Flywheel – Part Number: 285801-27
    Flywheel
    Part Number: 285801-27
      Special Order
    $256.36
  • 528
    Nut – Part Number: 285801-28
    Nut
    Part Number: 285801-28
      No Longer Available
  • 577
    Label – Part Number: 285801-77
    Label
    Part Number: 285801-77
      Special Order
    $14.18
  • 581
    Starter Pulley – Part Number: 285806-81
    Starter Pulley
    Part Number: 285806-81
      No Longer Available
Page F
Page F Diagram and Parts List for Type 1 DeWALT Compressor
  • 1
    Pump – Part Number: A16622
    Pump
    Part Number: A16622
      No Longer Available
  • 3
    Tank – Part Number: 5136674-01
    Tank
    Part Number: 5136674-01
      No Longer Available
  • 4
    Flat Washer – Part Number: 5130243-00
    Flat Washer
    Part Number: 5130243-00
      Special Order
    $5.95
  • 5
    Pulley – Part Number: 5130226-00
    Pulley
    Part Number: 5130226-00
      Special Order
    $60.09
  • 6
    Key – Part Number: 5130850-00
    Key
    Part Number: 5130850-00
      No Longer Available
  • 7
    V-belt – Part Number: 5130227-00
    V-belt
    Part Number: 5130227-00
      In Stock
    $21.38
  • 8
    Belt Guard – Part Number: A21190
    Belt Guard
    Part Number: A21190
      No Longer Available
  • 9
    Fender Washer – Part Number: 5130832-00
    Fender Washer
    Part Number: 5130832-00
      Special Order
    $5.95
  • 10
    Screw – Part Number: 5130196-00
    Screw
    Part Number: 5130196-00
      Special Order
    $5.95
  • 11
    Nut – Part Number: SSF-8150
    Nut
    Part Number: SSF-8150
      Special Order
    $5.95
  • 12
    Washer – Part Number: 5130198-00
    Washer
    Part Number: 5130198-00
      Special Order
    $5.95
  • 13
    Tubing – Part Number: 5140122-07
    Tubing
    Part Number: 5140122-07
      Special Order
    $55.84
  • 14
    Idle Control Kit – Part Number: A13616
    Idle Control Kit
    Part Number: A13616
      In Stock
    $58.00
  • 15
    Bolt – Part Number: 5130229-00
    Bolt
    Part Number: 5130229-00
      Special Order
    $5.95
  • 16
    Wheel – Part Number: A11643
    Wheel
    Part Number: A11643
      No Longer Available
  • 17
    Foot – Part Number: 5134369-00
    Foot
    Part Number: 5134369-00
      In Stock
    $10.40
  • 18
    Ball Valve – Part Number: N072023
    Ball Valve
    Part Number: N072023
    ★★★★★
    ★★★★★
    (7)
      In Stock
    $14.50
  • 19
    Grip – Part Number: A17037
    Grip
    Part Number: A17037
      Special Order
    $5.95
  • 20
    Gauge – Part Number: 5130205-00
    Gauge
    Part Number: 5130205-00
      No Longer Available
  • 21
    Adapter – Part Number: 5130947-00
    Adapter
    Part Number: 5130947-00
      No Longer Available
  • 22
    Aftercooler – Part Number: 5130208-00
    Aftercooler
    Part Number: 5130208-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $70.40
  • 23
    Valve – Part Number: 5130030-00
    Valve
    Part Number: 5130030-00
      No Longer Available
  • 24
    Hex Head Bolt – Part Number: 5130792-00
    Hex Head Bolt
    Part Number: 5130792-00
      Special Order
    $5.95
  • 25
    Washer – Part Number: 5130830-00
    Washer
    Part Number: 5130830-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 26
    Tee Fitting – Part Number: 5131052-00
    Tee Fitting
    Part Number: 5131052-00
      In Stock
    $35.87
  • 27
    Tubing – Part Number: 5140122-07
    Tubing
    Part Number: 5140122-07
      Special Order
    $55.84
  • 28
    Gauge – Part Number: 5130205-00
    Gauge
    Part Number: 5130205-00
      No Longer Available
  • 29
    Drain Elbow – Part Number: 5130973-00
    Drain Elbow
    Part Number: 5130973-00
      No Longer Available
  • 30
    Regulator Assembly. – Part Number: 5134389-00SV
    Regulator Assembly.
    Part Number: 5134389-00SV
      No Longer Available
  • 31
    Fitting – Part Number: 5130261-00
    Fitting
    Part Number: 5130261-00
      No Longer Available
  • 32
    Lock Bolt – Part Number: 5130257-00
    Lock Bolt
    Part Number: 5130257-00
      Special Order
    $5.95
  • 33
    Hose – Part Number: A13450
    Hose
    Part Number: A13450
      No Longer Available
  • 34
    Nut – Part Number: 5130213-00
    Nut
    Part Number: 5130213-00
      No Longer Available
  • 35
    Pilot Valve – Part Number: 5130236-00
    Pilot Valve
    Part Number: 5130236-00
      Special Order
    $76.02
  • 37
    Hose Clamp – Part Number: 5140117-86
    Hose Clamp
    Part Number: 5140117-86
      No Longer Available
  • 38
    Elbow – Part Number: 5140038-46
    Elbow
    Part Number: 5140038-46
      In Stock
    $7.42
  • 39
    Push Nut – Part Number: 5130262-00
    Push Nut
    Part Number: 5130262-00
      No Longer Available
  • 40
    Bracket – Part Number: 5130417-01
    Bracket
    Part Number: 5130417-01
      Special Order
    $13.16
  • 41
    Isolator – Part Number: A12475
    Isolator
    Part Number: A12475
      No Longer Available
  • 42
    Reducer – Part Number: 5131109-00
    Reducer
    Part Number: 5131109-00
      No Longer Available
  • 43
    Bracket – Part Number: 5130232-00
    Bracket
    Part Number: 5130232-00
      No Longer Available
  • 44
    Bolt – Part Number: 5130233-00
    Bolt
    Part Number: 5130233-00
      No Longer Available
  • 45
    Washer – Part Number: 5130198-00
    Washer
    Part Number: 5130198-00
      Special Order
    $5.95
  • 46
    Bolt – Part Number: 5130234-00
    Bolt
    Part Number: 5130234-00
      Special Order
    $5.95
  • 47
    Lock Washer – Part Number: 5130235-00
    Lock Washer
    Part Number: 5130235-00
      No Longer Available
  • 48
    Bracket – Part Number: 5130231-00
    Bracket
    Part Number: 5130231-00
      No Longer Available
  • 49
    Set Screw – Part Number: 5140006-94
    Set Screw
    Part Number: 5140006-94
      No Longer Available
  • 59
    Regulator Assembly. – Part Number: 5140112-76
    $68.63
  • 61
    Bracket – Part Number: 5132685-00
    Bracket
    Part Number: 5132685-00
      No Longer Available
  • 62
    Idle Control Kit – Part Number: A13616
    Idle Control Kit
    Part Number: A13616
      In Stock
    $58.00
  • 63
    O Ring – Part Number: 5130552-00
    O Ring
    Part Number: 5130552-00
      Special Order
    $5.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
