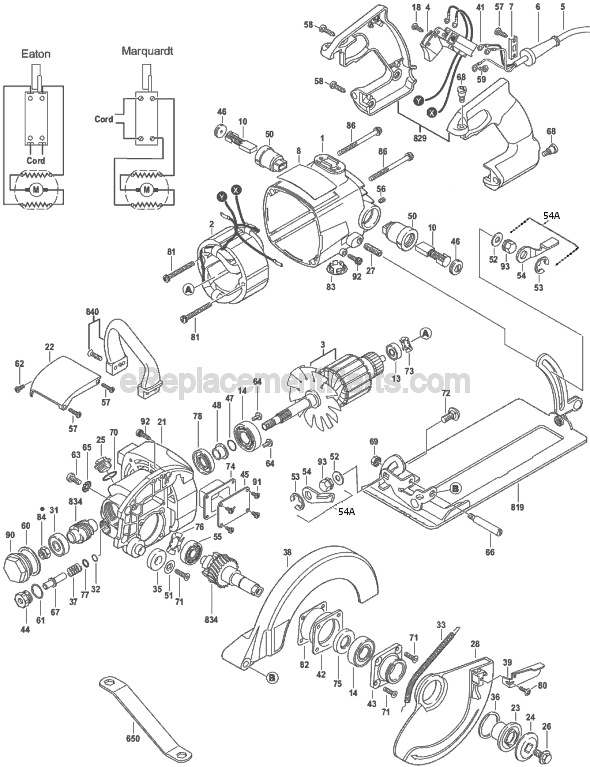

Page A Diagram and Parts List for Type 17 Skil
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 17 Skil
  • 1
    Motor Housing – Part Number: 2610352051
    Motor Housing
    Part Number: 2610352051
      No Longer Available
  • 2
    FIELD – Part Number: 1619P02674
    FIELD
    Part Number: 1619P02674
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $55.75
  • 3
    Armature W/ Fan – Part Number: 2751419009
    Armature W/ Fan
    Part Number: 2751419009
      No Longer Available
  • 4
    On-Off Trigger Switch – Part Number: 3132421046
    On-Off Trigger Switch
    Part Number: 3132421046
      No Longer Available
  • 5
    Power Cord – Part Number: 4810379028
    Power Cord
    Part Number: 4810379028
      No Longer Available
  • 5
    CORD – Part Number: 1619X08527
    CORD
    Part Number: 1619X08527
      Special Order
    $18.57
  • 6
    STRAIN RELIEF – Part Number: 1619X08308
    STRAIN RELIEF
    Part Number: 1619X08308
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 7
    Cable Clip – Part Number: 2610003719
    Cable Clip
    Part Number: 2610003719
      No Longer Available
  • 8
    Nameplate – Part Number: 2610904562
    Nameplate
    Part Number: 2610904562
      No Longer Available
  • 10
    BRUSH SET – Part Number: 1619X08020
    BRUSH SET
    Part Number: 1619X08020
      On Order
    $4.13
  • 13
    BALL BEARING – Part Number: 2610017348
    BALL BEARING
    Part Number: 2610017348
      On Order
    $4.31
  • 14
    BALL BEARING – Part Number: 2610024748
    BALL BEARING
    Part Number: 2610024748
      In Stock
    $5.17
  • 18
    SCREW – Part Number: 2610901971
    SCREW
    Part Number: 2610901971
      Special Order
    $2.99
  • 21
    GEAR HOUSING ASSEMBLY – Part Number: 2610352057
    GEAR HOUSING ASSEMBLY
    Part Number: 2610352057
      Special Order
    $35.92
  • 22
    Cover – Part Number: 1619X01208
    Cover
    Part Number: 1619X01208
      No Longer Available
  • 23
    PLAIN WASHER – Part Number: 1619X01249
    PLAIN WASHER
    Part Number: 1619X01249
    ★★★★★
    ★★★★★
    (1)
      On Order
    Minimum Quantity of 2 required
    $7.24
  • 24
    WASHER – Part Number: 1619X02969
    WASHER
    Part Number: 1619X02969
    ★★★★★
    ★★★★★
    (1)
      On Order
    $8.38
  • 25
    PLUG – Part Number: 1619X06474
    PLUG
    Part Number: 1619X06474
      Special Order
    $5.46
  • 26
    Bolt – Part Number: 5640451002
    Bolt
    Part Number: 5640451002
      No Longer Available
  • 27
    STUD – Part Number: 1619X01262
    STUD
    Part Number: 1619X01262
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.15
  • 28
    Lower Blade Guard – Part Number: 2828322023
    Lower Blade Guard
    Part Number: 2828322023
      No Longer Available
  • 31
    BALL BEARING – Part Number: 2610017875
    BALL BEARING
    Part Number: 2610017875
      Special Order
    $6.31
  • 32
    O-RING – Part Number: 1619X03779
    O-RING
    Part Number: 1619X03779
      Special Order
    Minimum Quantity of 2 required
    $5.42
  • 33
    Blade Guard Return Spring – Part Number: 3660957001
    Blade Guard Return Spring
    Part Number: 3660957001
      No Longer Available
  • 35
    RUBBER STOP – Part Number: 2610319494
    RUBBER STOP
    Part Number: 2610319494
      On Order
    $4.13
  • 36
    RETAINING RING – Part Number: 2610341359
    RETAINING RING
    Part Number: 2610341359
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 37
    SPRING – Part Number: 2610023394
    SPRING
    Part Number: 2610023394
      Special Order
    $4.13
  • 38
    Upper Protective Guard – Part Number: 2828322043
    Upper Protective Guard
    Part Number: 2828322043
      No Longer Available
  • 39
    Control Lever – Part Number: 1619X01237
    Control Lever
    Part Number: 1619X01237
      No Longer Available
  • 41
    Terminal – Part Number: 4931024005
    Terminal
    Part Number: 4931024005
      No Longer Available
  • 42
    RETAINING PLATE – Part Number: 2610352115
    RETAINING PLATE
    Part Number: 2610352115
      Special Order
    $8.38
  • 43
    GUARD PLATE – Part Number: 1619X01255
    GUARD PLATE
    Part Number: 1619X01255
      On Order
    $8.38
  • 44
    BRUSHING – Part Number: 1619X01271
    BRUSHING
    Part Number: 1619X01271
      Special Order
    $4.13
  • 45
    COVER PLATE – Part Number: 1619X01228
    COVER PLATE
    Part Number: 1619X01228
      Special Order
    $4.13
  • 46
    CAP – Part Number: 1619X01268
    CAP
    Part Number: 1619X01268
      Special Order
    $5.16
  • 47
    O-RING – Part Number: 2610044638
    O-RING
    Part Number: 2610044638
      In Stock
    $4.13
  • 48
    SEAL COLLAR – Part Number: 1619X01272
    SEAL COLLAR
    Part Number: 1619X01272
      In Stock
    $4.31
  • 50
    BRUSH HOLDER – Part Number: 1619X04708
    BRUSH HOLDER
    Part Number: 1619X04708
      In Stock
    $4.13
  • 51
    WASHER – Part Number: 2610004341
    WASHER
    Part Number: 2610004341
      Special Order
    $4.13
  • 52
    WASHER – Part Number: 2610912616
    WASHER
    Part Number: 2610912616
      Special Order
    $4.13
  • 53
    RETAINING RING – Part Number: 2610968747
    RETAINING RING
    Part Number: 2610968747
      Special Order
    $4.13
  • 54
    LOCKING LEVER – Part Number: 1619X01235
    LOCKING LEVER
    Part Number: 1619X01235
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $6.15
  • 54A
    LEVER-SO – Part Number: 2610317088
    LEVER-SO
    Part Number: 2610317088
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.63
  • 55
    BEARING – Part Number: 2610000166
    BEARING
    Part Number: 2610000166
      In Stock
    $6.31
  • 56
    SET SCREW – Part Number: 2610027039
    SET SCREW
    Part Number: 2610027039
      Special Order
    $4.13
  • 57
    SCREW – Part Number: 2610315299
    SCREW
    Part Number: 2610315299
      In Stock
    $4.13
  • 58
    SCREW – Part Number: 2610315380
    SCREW
    Part Number: 2610315380
      Special Order
    $4.13
  • 59
    SCREW – Part Number: 1619X03644
    SCREW
    Part Number: 1619X03644
      Special Order
    $4.13
  • 60
    WASHER – Part Number: 2610023331
    WASHER
    Part Number: 2610023331
      In Stock
    $4.13
  • 61
    WASHER – Part Number: 2610025067
    WASHER
    Part Number: 2610025067
      Special Order
    $4.13
  • 63
    SCREW – Part Number: 2610329955
    SCREW
    Part Number: 2610329955
      Special Order
    $4.13
  • 64
    SCREW – Part Number: 2610341365
    SCREW
    Part Number: 2610341365
      Special Order
    $3.99
  • 65
    LOCK WASHER – Part Number: 2610306355
    LOCK WASHER
    Part Number: 2610306355
      Special Order
    $4.13
  • 66
    HINGE PIN – Part Number: 1619X01263
    HINGE PIN
    Part Number: 1619X01263
      On Order
    $4.13
  • 67
    LOCKING PIN – Part Number: 1619X01298
    LOCKING PIN
    Part Number: 1619X01298
      Special Order
    Minimum Quantity of 2 required
    $5.16
  • 68
    SCREW – Part Number: 2610932332
    SCREW
    Part Number: 2610932332
      On Order
    $4.13
  • 69
    Nut – Part Number: 5630449004
    Nut
    Part Number: 5630449004
      No Longer Available
  • 70
    O-RING – Part Number: 1616B10364
    O-RING
    Part Number: 1616B10364
      In Stock
    $4.13
  • 71
    SCREW – Part Number: 2610027002
    SCREW
    Part Number: 2610027002
      Special Order
    $4.13
  • 72
    Adjusting Pin – Part Number: 2610016325
    Adjusting Pin
    Part Number: 2610016325
      No Longer Available
  • 73
    SPRING WASHER – Part Number: 2610004459
    SPRING WASHER
    Part Number: 2610004459
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 74
    EXPANSION CHAMBER – Part Number: 1619X01257
    EXPANSION CHAMBER
    Part Number: 1619X01257
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.42
  • 75
    Seal – Part Number: 2610025245
    Seal
    Part Number: 2610025245
      No Longer Available
  • 76
    SPRING WASHER – Part Number: 2610931237
    SPRING WASHER
    Part Number: 2610931237
      Special Order
    $4.13
  • 77
    WASHER – Part Number: 2610017016
    WASHER
    Part Number: 2610017016
      Special Order
    $4.13
  • 78
    SEAL – Part Number: 2610329927
    SEAL
    Part Number: 2610329927
      On Order
    $6.44
  • 80
    SCREW – Part Number: 1619X06749
    SCREW
    Part Number: 1619X06749
      Special Order
    $4.13
  • 81
    SCREW – Part Number: 2610329950
    SCREW
    Part Number: 2610329950
      Special Order
    $4.13
  • 82
    GASKET – Part Number: 1619X01258
    GASKET
    Part Number: 1619X01258
      Special Order
    $6.15
  • 83
    Plug – Part Number: 4810379059
    Plug
    Part Number: 4810379059
      No Longer Available
  • 84
    NUT – Part Number: 2610318324
    NUT
    Part Number: 2610318324
      Special Order
    $4.13
  • 86
    Sheet Metal Screw – Part Number: 2610329953
    Sheet Metal Screw
    Part Number: 2610329953
      No Longer Available
  • 90
    BEARING COVER – Part Number: 1619X01260
    BEARING COVER
    Part Number: 1619X01260
      Special Order
    $4.13
  • 91
    PAN-HEAD TAPPING SCREW – Part Number: 2610353289
    PAN-HEAD TAPPING SCREW
    Part Number: 2610353289
      Special Order
    $4.13
  • 92
    Hex-Socket-Head Cap Screw – Part Number: 2610992206
    Hex-Socket-Head Cap Screw
    Part Number: 2610992206
      No Longer Available
  • 93
    NUT – Part Number: 1619X01283
    NUT
    Part Number: 1619X01283
      On Order
    $4.13
  • 114
    Screw – Part Number: 2610911890
    Screw
    Part Number: 2610911890
      No Longer Available
  • 116
    Hook Assembly – Part Number: 1619X01264
    Hook Assembly
    Part Number: 1619X01264
      No Longer Available
  • 650
    WRENCH – Part Number: 1619X01144
    WRENCH
    Part Number: 1619X01144
      Special Order
    $4.13
  • 651
    WRENCH – Part Number: 1619X01144
    WRENCH
    Part Number: 1619X01144
      Special Order
    $4.13
  • 651
    WRENCH – Part Number: 1619X01144
    WRENCH
    Part Number: 1619X01144
      Special Order
    $4.13
  • 808
    Nameplate – Part Number: 1619X01475
    Nameplate
    Part Number: 1619X01475
      No Longer Available
  • 808
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1619X02751
      No Longer Available
  • 810
    BRUSH SET – Part Number: 1619X08020
    BRUSH SET
    Part Number: 1619X08020
      On Order
    $4.13
  • 819
    Base Plate – Part Number: 2828324049
    Base Plate
    Part Number: 2828324049
      No Longer Available
  • 821
    GEAR HOUSING ASSEMBLY – Part Number: 2610352057
    GEAR HOUSING ASSEMBLY
    Part Number: 2610352057
      Special Order
    $35.92
  • 829
    Pistol Grip Handle (Gray) – Part Number: 1619X01363
    Pistol Grip Handle (Gray)
    Part Number: 1619X01363
      No Longer Available
  • 834
    GEAR SET – Part Number: 1619X02374
    GEAR SET
    Part Number: 1619X02374
      On Order
    $71.92
  • 840
    Auxiliary Handle – Part Number: 2828320012
    Auxiliary Handle
    Part Number: 2828320012
      No Longer Available
  • 1000
    Skilsaw Worm Drive Saw Oil (8OZ) – Part Number: 2610080111
    Skilsaw Worm Drive Saw Oil (8OZ)
    Part Number: 2610080111
      No Longer Available
