Black and Decker Circ. Saw Canada Circular Saw Replacement Parts For Model BD3200-04 (Type 2)

We Sell Only Genuine Black and Decker Parts

Popular Parts for BD3200-04

Search Within Model

Questions & Answers for Black and Decker BD3200-04
Browse all Parts Search by Area

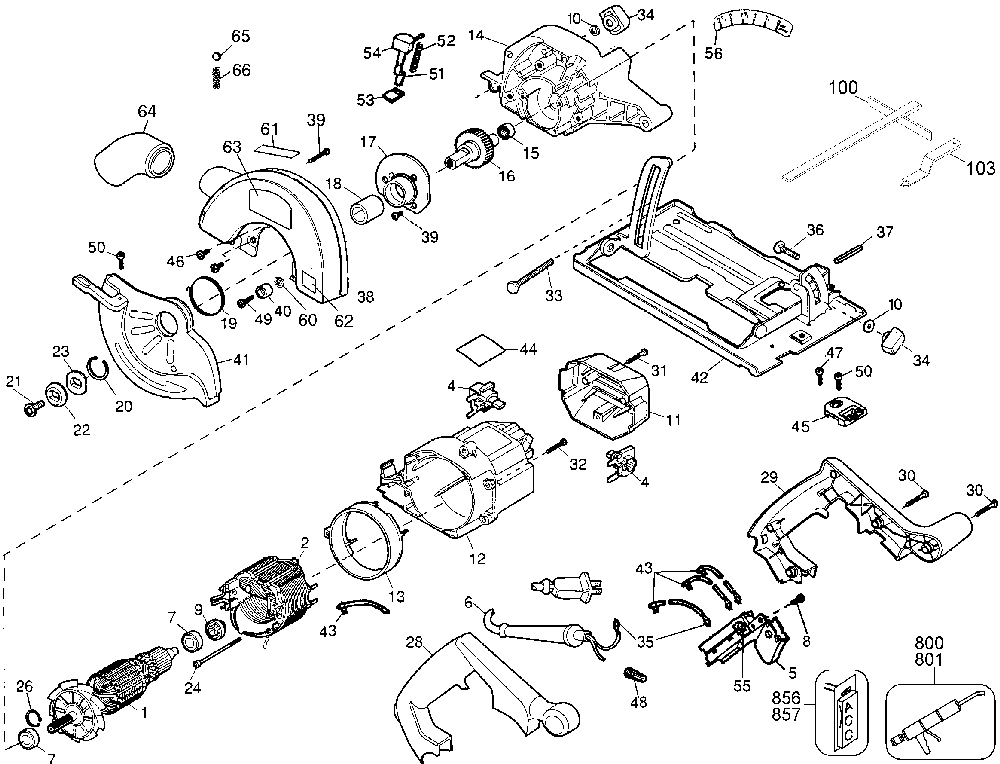

Exploded Diagram A Diagram and Parts List for Type 2 Black and Decker Circular Saw
Exploded Diagram A
Previous Showing All Parts Next
Exploded Diagram A
Exploded Diagram A Diagram and Parts List for Type 2 Black and Decker Circular Saw
  • 1
    Armature and fan – Part Number: 145348-00
    Armature and fan
    Part Number: 145348-00
      No Longer Available
  • 2
    Field – Part Number: 144796-00
    Field
    Part Number: 144796-00
      No Longer Available
  • 4
    Brush and holder – Part Number: 145377-05
    Brush and holder
    Part Number: 145377-05
      No Longer Available
  • 5
    Switch,On/Off – Part Number: 145331-03
    Switch,On/Off
    Part Number: 145331-03
      No Longer Available
  • 6
    Cord/8f/16-2sjt – Part Number: 330076-00
    Cord/8f/16-2sjt
    Part Number: 330076-00
      No Longer Available
  • 7
    Ball Bearing – Part Number: 605040-20
    Ball Bearing
    Part Number: 605040-20
    ★★★★★
    ★★★★★
    (9)
      In Stock
    $22.60
  • 8
    Screw,torx Hd – Part Number: 330019-01
    Screw,torx Hd
    Part Number: 330019-01
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 9
    Sleeve – Part Number: 137382-00
    Sleeve
    Part Number: 137382-00
      No Longer Available
  • 10
    Washer,Plain – Part Number: 330016-02
    Washer,Plain
    Part Number: 330016-02
      Special Order
    $5.95
  • 11
    Cap, end – Part Number: 145361-02
    Cap, end
    Part Number: 145361-02
      No Longer Available
  • 12
    Case, field – Part Number: 145360-02
    Case, field
    Part Number: 145360-02
      No Longer Available
  • 13
    Baffle,Fan – Part Number: 145301-00
    Baffle,Fan
    Part Number: 145301-00
      No Longer Available
  • 14
    Case, gear – Part Number: 145382-01
    Case, gear
    Part Number: 145382-01
      No Longer Available
  • 15
    Bearing,Sleeve – Part Number: 145381-00
    Bearing,Sleeve
    Part Number: 145381-00
      No Longer Available
  • 16
    Spindle and gear – Part Number: 147098-05
    Spindle and gear
    Part Number: 147098-05
      No Longer Available
  • 17
    Cover,Gear Case – Part Number: 145392-00
    Cover,Gear Case
    Part Number: 145392-00
      No Longer Available
  • 18
    Bearing,Sleeve – Part Number: 145365-00
    Bearing,Sleeve
    Part Number: 145365-00
      No Longer Available
  • 19
    Spring – Part Number: 151918-00
    Spring
    Part Number: 151918-00
      No Longer Available
  • 20
    Ring,Retaining – Part Number: 147187-00
    Ring,Retaining
    Part Number: 147187-00
      No Longer Available
  • 21
    Bolt – Part Number: 145344-00
    Bolt
    Part Number: 145344-00
    ★★★★★
    ★★★★★
    (6)
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 22
    Washer,Otr CLMP – Part Number: 145445-00
    Washer,Otr CLMP
    Part Number: 145445-00
      No Longer Available
  • 23
    Washer,inner clamp – Part Number: 145441-00
    Washer,inner clamp
    Part Number: 145441-00
      No Longer Available
  • 24
    Screw temp – Part Number: 147186-00
    Screw temp
    Part Number: 147186-00
      No Longer Available
  • 26
    Ring,retaining – Part Number: 400677-00
    Ring,retaining
    Part Number: 400677-00
      No Longer Available
  • 28
    Handle assembly – Part Number: 145362-03
    Handle assembly
    Part Number: 145362-03
      No Longer Available
  • 29
    Cover, handle – Part Number: 145363-03
    Cover, handle
    Part Number: 145363-03
      No Longer Available
  • 30
    Screw – Part Number: 330019-14
    Screw
    Part Number: 330019-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 31
    Screw temp – Part Number: 147178-00
    Screw temp
    Part Number: 147178-00
      No Longer Available
  • 32
    Screw – Part Number: 330045-19
    Screw
    Part Number: 330045-19
      Special Order
    $5.95
  • 33
    Bolt – Part Number: 098128-97
    Bolt
    Part Number: 098128-97
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 34
    Knob – Part Number: 395889-00
    Knob
    Part Number: 395889-00
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $5.95
  • 35
    Terminal – Part Number: 053650-00
    Terminal
    Part Number: 053650-00
      In Stock
    $5.95
  • 36
    Bolt,Carriage – Part Number: N091970
    Bolt,Carriage
    Part Number: N091970
      No Longer Available
  • 37
    Pin, roll – Part Number: 145438-00
    Pin, roll
    Part Number: 145438-00
      No Longer Available
  • 38
    Guard, upper – Part Number: 151586-00
    Guard, upper
    Part Number: 151586-00
      No Longer Available
  • 39
    Screw – Part Number: 330045-06
    Screw
    Part Number: 330045-06
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 40
    Bumper – Part Number: 145375-02
    Bumper
    Part Number: 145375-02
      No Longer Available
  • 41
    Guard, lower – Part Number: 148009-00
    Guard, lower
    Part Number: 148009-00
      No Longer Available
  • 42
    Shoe – Part Number: 145415-03
    Shoe
    Part Number: 145415-03
      No Longer Available
  • 43
    Terminal – Part Number: 145332-00
    Terminal
    Part Number: 145332-00
      Special Order
    $5.95
  • 44
    Name Pate – Part Number: 263822-01
    Name Pate
    Part Number: 263822-01
      No Longer Available
  • 45
    Guide – Part Number: 148953-02
    Guide
    Part Number: 148953-02
      No Longer Available
  • 46
    Taptite Screw – Part Number: 330045-23
    Taptite Screw
    Part Number: 330045-23
    ★★★★★
    ★★★★★
    (6)
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 47
    Screw – Part Number: 098003-11
    Screw
    Part Number: 098003-11
      Special Order
    $5.95
  • 48
    Connector – Part Number: 32114-01
    Connector
    Part Number: 32114-01
      Special Order
    $5.95
  • 49
    Screw – Part Number: 330045-27
    Screw
    Part Number: 330045-27
      Special Order
    $5.95
  • 50
    Screw – Part Number: 98003-06
    Screw
    Part Number: 98003-06
      No Longer Available
  • 51
    Lever,Lock – Part Number: 145349-00
    Lever,Lock
    Part Number: 145349-00
      No Longer Available
  • 52
    Spring – Part Number: 150466-00
    Spring
    Part Number: 150466-00
      Special Order
    $5.95
  • 53
    Wiper – Part Number: 145351-00
    Wiper
    Part Number: 145351-00
      Special Order
    $5.95
  • 54
    Button – Part Number: 145350-01
    Button
    Part Number: 145350-01
      No Longer Available
  • 55
    Screw – Part Number: 384127-01
    Screw
    Part Number: 384127-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    Scale,Depth – Part Number: 149265-00
    Scale,Depth
    Part Number: 149265-00
      No Longer Available
  • 60
    Washer,Plain – Part Number: 150246-00
    Washer,Plain
    Part Number: 150246-00
      No Longer Available
  • 61
    Label, caution – Part Number: 263823-00
    Label, caution
    Part Number: 263823-00
      No Longer Available
  • 62
    Label – Part Number: 151693-00
    Label
    Part Number: 151693-00
      No Longer Available
  • 63
    Label – Part Number: 151513-00
    Label
    Part Number: 151513-00
      No Longer Available
  • 64
    Nozzle – Part Number: 151582-01
    Nozzle
    Part Number: 151582-01
      No Longer Available
  • 65
    Ball – Part Number: 4443-00
    Ball
    Part Number: 4443-00
      No Longer Available
  • 66
    Spring – Part Number: 151585-00
    Spring
    Part Number: 151585-00
      No Longer Available
  • 100
    Rip Fence – Part Number: 132144-00
    Rip Fence
    Part Number: 132144-00
      No Longer Available
  • 103
    Wrench – Part Number: 70910-00
    Wrench
    Part Number: 70910-00
      No Longer Available
  • 800
    Grease, 6 Oz (Oem) – Part Number: 761995-01
    Grease, 6 Oz (Oem)
    Part Number: 761995-01
      No Longer Available
  • 801
    Grease,32 Oz. – Part Number: 283484-01
    Grease,32 Oz.
    Part Number: 283484-01
      Special Order
    $163.37
  • 856
    Number plate – Part Number: 77717
    Number plate
    Part Number: 77717
      No Longer Available
  • 857
    Bag, dust – Part Number: 151581-01
    Bag, dust
    Part Number: 151581-01
      No Longer Available
