DeWALT Chop Saw Replacement Parts For Model DW874 (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW874

Search Within Model

Questions & Answers for DeWALT DW874
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 DeWALT Chop Saw
Page A
Previous Showing All Parts Next
Page A

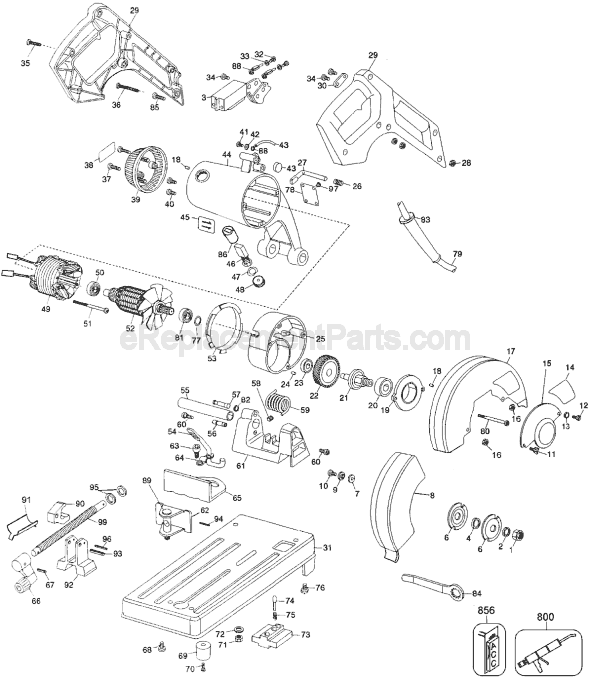

Page A Diagram and Parts List for Type 1 DeWALT Chop Saw
  • 1
    Nut,5/8-11 Hex – Part Number: 284111-00
    Nut,5/8-11 Hex
    Part Number: 284111-00
      No Longer Available
  • 2
    Washer – Part Number: 284112-00
    Washer
    Part Number: 284112-00
      No Longer Available
  • 3
    On/Off Switch – Part Number: 429591-00
    On/Off Switch
    Part Number: 429591-00
      No Longer Available
  • 4
    Adaptor – Part Number: 791084-00
    Adaptor
    Part Number: 791084-00
      No Longer Available
  • 6
    Flange – Part Number: 284108-00
    Flange
    Part Number: 284108-00
      No Longer Available
  • 7
    Washer,Guide – Part Number: 284106-00
    Washer,Guide
    Part Number: 284106-00
      Special Order
    $6.16
  • 9
    Button,Guide – Part Number: 284107-00
    Button,Guide
    Part Number: 284107-00
      Special Order
    $6.16
  • 10
    Pin,Guide – Part Number: 284105-00
    Pin,Guide
    Part Number: 284105-00
      Special Order
    $6.16
  • 11
    Bolt,Wing – Part Number: 284104-00
    Bolt,Wing
    Part Number: 284104-00
      No Longer Available
  • 12
    Screw,Special – Part Number: 791131-00
    Screw,Special
    Part Number: 791131-00
      No Longer Available
  • 13
    Washer,plain – Part Number: 330016-03
    Washer,plain
    Part Number: 330016-03
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 14
    Label,Ident – Part Number: 383696-00
    Label,Ident
    Part Number: 383696-00
      No Longer Available
  • 15
    Cover,Side – Part Number: 286444-00
    Cover,Side
    Part Number: 286444-00
      No Longer Available
  • 16
    Nut,Special – Part Number: 791123-00
    Nut,Special
    Part Number: 791123-00
      Special Order
    $6.16
  • 17
    Guard – Part Number: 286443-00
    Guard
    Part Number: 286443-00
      No Longer Available
  • 18
    Pin,Rubber – Part Number: 284117-00
    Pin,Rubber
    Part Number: 284117-00
      No Longer Available
  • 19
    Housing,Bearing – Part Number: 284114-00
    Housing,Bearing
    Part Number: 284114-00
      No Longer Available
  • 20
    Bearing,ball – Part Number: 285964-00
    Bearing,ball
    Part Number: 285964-00
      In Stock
    $23.93
  • 21
    Spindle – Part Number: 284113-00
    Spindle
    Part Number: 284113-00
      No Longer Available
  • 22
    Gear – Part Number: 284116-00
    Gear
    Part Number: 284116-00
      No Longer Available
  • 23
    Ball Bearing – Part Number: 330003-08
    Ball Bearing
    Part Number: 330003-08
      No Longer Available
  • 24
    Pin,Rubber – Part Number: 284121-00
    Pin,Rubber
    Part Number: 284121-00
      No Longer Available
  • 25
    Case,Gear – Part Number: 284118-00
    Case,Gear
    Part Number: 284118-00
      No Longer Available
  • 26
    Spring,Stop – Part Number: 284128-00
    Spring,Stop
    Part Number: 284128-00
      No Longer Available
  • 27
    Pin,Stop – Part Number: 284127-00
    Pin,Stop
    Part Number: 284127-00
      No Longer Available
  • 28
    Nut,Hex – Part Number: 284132-00
    Nut,Hex
    Part Number: 284132-00
      Special Order
    $6.16
  • 29
    Handle And Cover – Part Number: 284129-00
    Handle And Cover
    Part Number: 284129-00
      No Longer Available
  • 30
    Support,Cord – Part Number: 284190-00
    Support,Cord
    Part Number: 284190-00
      No Longer Available
  • 31
    Base – Part Number: 284152-00
    Base
    Part Number: 284152-00
      No Longer Available
  • 32
    Screw,M3.5 X 6 – Part Number: 791072-00
    Screw,M3.5 X 6
    Part Number: 791072-00
      No Longer Available
  • 33
    Washer,T.L. – Part Number: 284193-00
    Washer,T.L.
    Part Number: 284193-00
      No Longer Available
  • 34
    Screw – Part Number: 284191-00
    Screw
    Part Number: 284191-00
      No Longer Available
  • 35
    Screw – Part Number: 284133-00
    Screw
    Part Number: 284133-00
      No Longer Available
  • 36
    Screw – Part Number: 284130-00
    Screw
    Part Number: 284130-00
      No Longer Available
  • 37
    Screw – Part Number: 330019-45
    Screw
    Part Number: 330019-45
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 38
    Label,Ident – Part Number: 383698-00
    Label,Ident
    Part Number: 383698-00
      No Longer Available
  • 39
    Cover,End – Part Number: 286441-00
    Cover,End
    Part Number: 286441-00
      No Longer Available
  • 40
    Screw – Part Number: 284136-00
    Screw
    Part Number: 284136-00
      No Longer Available
  • 41
    Screw – Part Number: 284184-00
    Screw
    Part Number: 284184-00
      No Longer Available
  • 44
    Housing,Motor – Part Number: 284265-00
    Housing,Motor
    Part Number: 284265-00
      No Longer Available
  • 45
    Label,Caution – Part Number: 151804-01
    Label,Caution
    Part Number: 151804-01
      No Longer Available
  • 46
    Brush (Sold Individually) – Part Number: 791054-00
    Brush (Sold Individually)
    Part Number: 791054-00
      No Longer Available
  • 47
    Washer,Wavy – Part Number: 791070-00
    Washer,Wavy
    Part Number: 791070-00
      No Longer Available
  • 48
    Cap,Brush – Part Number: 284141-00
    Cap,Brush
    Part Number: 284141-00
      No Longer Available
  • 49
    Field – Part Number: 284134-00
    Field
    Part Number: 284134-00
      No Longer Available
  • 50
    Bearing,ball – Part Number: 605040-60
    Bearing,ball
    Part Number: 605040-60
      In Stock
    $11.50
  • 51
    Screw – Part Number: 284137-00
    Screw
    Part Number: 284137-00
      No Longer Available
  • 52
    Armature – Part Number: 284123-00
    Armature
    Part Number: 284123-00
      No Longer Available
  • 53
    Guide,Fan – Part Number: 284139-00
    Guide,Fan
    Part Number: 284139-00
      No Longer Available
  • 54
    Lever,Cam – Part Number: 284159-00
    Lever,Cam
    Part Number: 284159-00
      No Longer Available
  • 55
    Shaft,Pivot – Part Number: 284145-00
    Shaft,Pivot
    Part Number: 284145-00
      No Longer Available
  • 56
    Screw,Stop – Part Number: 284268-00
    Screw,Stop
    Part Number: 284268-00
      No Longer Available
  • 60
    Screw – Part Number: 284148-00
    Screw
    Part Number: 284148-00
      No Longer Available
  • 62
    Clamp – Part Number: 284162-00
    Clamp
    Part Number: 284162-00
      No Longer Available
  • 63
    Screw – Part Number: 5140095-70
    Screw
    Part Number: 5140095-70
      No Longer Available
  • 64
    Plate,Indicator – Part Number: 284156-00
    Plate,Indicator
    Part Number: 284156-00
      No Longer Available
  • 66
    Handle,Crank – Part Number: 284176-00
    Handle,Crank
    Part Number: 284176-00
      No Longer Available
  • 67
    Pin,Spring – Part Number: 284180-00
    Pin,Spring
    Part Number: 284180-00
      No Longer Available
  • 68
    Bolt – Part Number: 284271-00
    Bolt
    Part Number: 284271-00
      No Longer Available
  • 69
    Foot,rubber – Part Number: 791102-00
    Foot,rubber
    Part Number: 791102-00
      No Longer Available
  • 70
    Screw and Washer – Part Number: 429923-00
    Screw and Washer
    Part Number: 429923-00
      No Longer Available
  • 73
    Plate,Click – Part Number: 284161-00
    Plate,Click
    Part Number: 284161-00
      No Longer Available
  • 74
    Pin,Click – Part Number: 284157-00
    Pin,Click
    Part Number: 284157-00
      No Longer Available
  • 76
    Bolt – Part Number: 284147-00
    Bolt
    Part Number: 284147-00
      No Longer Available
  • 78
    Nameplate – Part Number: 385037-00
    Nameplate
    Part Number: 385037-00
      No Longer Available
  • 79
    Cord and Plug – Part Number: 284185-00
    Cord and Plug
    Part Number: 284185-00
      No Longer Available
  • 80
    Screw,Machine – Part Number: 330024-41
    Screw,Machine
    Part Number: 330024-41
      No Longer Available
  • 81
    Ball Bearing (6202) – Part Number: 330003-13
    Ball Bearing (6202)
    Part Number: 330003-13
      No Longer Available
  • 83
    Tube,Rubber – Part Number: 284189-00
    Tube,Rubber
    Part Number: 284189-00
      Special Order
    $6.16
  • 84
    Wrench – Part Number: 284181-00
    Wrench
    Part Number: 284181-00
      No Longer Available
  • 85
    Screw – Part Number: 284131-00
    Screw
    Part Number: 284131-00
      No Longer Available
  • 86
    Holder,Brush – Part Number: 284135-00
    Holder,Brush
    Part Number: 284135-00
      No Longer Available
  • 88
    Terminal – Part Number: 053650-00
    Terminal
    Part Number: 053650-00
      In Stock
    $6.16
  • 89
    Bolt,Hinge – Part Number: 284164-00
    Bolt,Hinge
    Part Number: 284164-00
      No Longer Available
  • 90
    Handle,Lock – Part Number: 284174-00
    Handle,Lock
    Part Number: 284174-00
      No Longer Available
  • 91
    Saddle – Part Number: 284173-00
    Saddle
    Part Number: 284173-00
      No Longer Available
  • 92
    Mount,Vise – Part Number: 284171-00
    Mount,Vise
    Part Number: 284171-00
      No Longer Available
  • 93
    Pin,Spring – Part Number: 284777-00
    Pin,Spring
    Part Number: 284777-00
      No Longer Available
  • 96
    Pin,Spring – Part Number: 284523-00
    Pin,Spring
    Part Number: 284523-00
      No Longer Available
  • 99
    Screw,Feed – Part Number: 284168-00
    Screw,Feed
    Part Number: 284168-00
      No Longer Available
  • 800
    Grease, 6 Oz. – Part Number: 5140061-28
    Grease, 6 Oz.
    Part Number: 5140061-28
      Special Order
    $59.58
  • 856
    Grinding Wheel - 14 – Part Number: DW8001
    $13.93
