DeWALT 14 inch Chop Saw Replacement Parts For Model DW870 (Type 2)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW870

Search Within Model

Questions & Answers for DeWALT DW870
Browse all Parts Search by Area

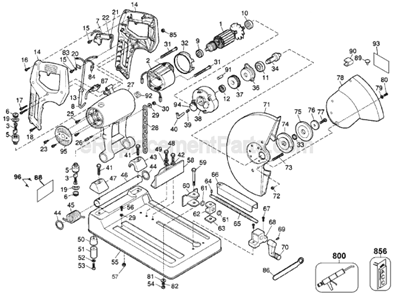

Page A Diagram and Parts List for Type 2 DeWALT Chop Saw
Page A
Previous Showing All Parts Next
Page A

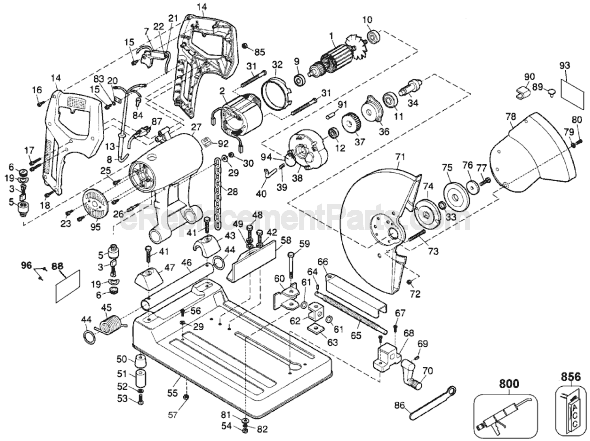

Page A Diagram and Parts List for Type 2 DeWALT Chop Saw
  • 1
    Armature and Fan – Part Number: 791052-00
    Armature and Fan
    Part Number: 791052-00
      No Longer Available
  • 2
    Field – Part Number: 284480-00
    Field
    Part Number: 284480-00
      No Longer Available
  • 3
    Brush (Sold Individually) – Part Number: 791054-00
    Brush (Sold Individually)
    Part Number: 791054-00
      No Longer Available
  • 5
    Holder,Brush – Part Number: 284135-00
    Holder,Brush
    Part Number: 284135-00
      No Longer Available
  • 6
    Cap,Brush – Part Number: 284141-00
    Cap,Brush
    Part Number: 284141-00
      No Longer Available
  • 7
    On/Off Switch – Part Number: 429591-00
    On/Off Switch
    Part Number: 429591-00
      No Longer Available
  • 8
    Cord and Plug – Part Number: 284185-00
    Cord and Plug
    Part Number: 284185-00
      No Longer Available
  • 9
    Bearing,ball – Part Number: 605040-60
    Bearing,ball
    Part Number: 605040-60
      In Stock
    $11.10
  • 10
    Ball Bearing (6202) – Part Number: 330003-13
    Ball Bearing (6202)
    Part Number: 330003-13
      No Longer Available
  • 11
    Bearing,ball – Part Number: 285964-00
    Bearing,ball
    Part Number: 285964-00
      In Stock
    $23.10
  • 12
    Ball Bearing – Part Number: 330003-08
    Ball Bearing
    Part Number: 330003-08
      No Longer Available
  • 13
    Tube,Rubber – Part Number: 284189-00
    Tube,Rubber
    Part Number: 284189-00
      Special Order
    $5.95
  • 14
    Handle And Cover – Part Number: 284129-00
    Handle And Cover
    Part Number: 284129-00
      No Longer Available
  • 15
    Screw – Part Number: 284191-00
    Screw
    Part Number: 284191-00
      No Longer Available
  • 16
    Screw – Part Number: 284133-00
    Screw
    Part Number: 284133-00
      No Longer Available
  • 17
    Screw – Part Number: 284130-00
    Screw
    Part Number: 284130-00
      No Longer Available
  • 18
    Screw – Part Number: 330019-45
    Screw
    Part Number: 330019-45
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 19
    Washer,Wavy – Part Number: 791070-00
    Washer,Wavy
    Part Number: 791070-00
      No Longer Available
  • 20
    Support,Cord – Part Number: 284190-00
    Support,Cord
    Part Number: 284190-00
      No Longer Available
  • 21
    Screw,M3.5 X 6 – Part Number: 791072-00
    Screw,M3.5 X 6
    Part Number: 791072-00
      No Longer Available
  • 23
    Screw,M5 X 10 – Part Number: 791074-00
    Screw,M5 X 10
    Part Number: 791074-00
      No Longer Available
  • 25
    Screw – Part Number: 284136-00
    Screw
    Part Number: 284136-00
      No Longer Available
  • 26
    Pin – Part Number: 791077-00
    Pin
    Part Number: 791077-00
      No Longer Available
  • 27
    Housing,Motor – Part Number: 791078-00
    Housing,Motor
    Part Number: 791078-00
      No Longer Available
  • 28
    Chain – Part Number: 791079-00
    Chain
    Part Number: 791079-00
      No Longer Available
  • 29
    Washer,Plain – Part Number: 791080-00
    Washer,Plain
    Part Number: 791080-00
      No Longer Available
  • 30
    Nut – Part Number: 606899-00
    Nut
    Part Number: 606899-00
      In Stock
    $5.95
  • 31
    Screw – Part Number: 284137-00
    Screw
    Part Number: 284137-00
      No Longer Available
  • 32
    Baffle,Fan – Part Number: 791083-00
    Baffle,Fan
    Part Number: 791083-00
      No Longer Available
  • 33
    Adaptor – Part Number: 791084-00
    Adaptor
    Part Number: 791084-00
      No Longer Available
  • 34
    Spindle – Part Number: 791085-00
    Spindle
    Part Number: 791085-00
      No Longer Available
  • 36
    Retainer,Brg – Part Number: 791087-00
    Retainer,Brg
    Part Number: 791087-00
      No Longer Available
  • 37
    Gear – Part Number: 791088-00
    Gear
    Part Number: 791088-00
      No Longer Available
  • 38
    Case,Gear – Part Number: 791089-00
    Case,Gear
    Part Number: 791089-00
      No Longer Available
  • 39
    Spring,Stop – Part Number: 284128-00
    Spring,Stop
    Part Number: 284128-00
      No Longer Available
  • 40
    Lever,Bladelock – Part Number: 791091-00
    Lever,Bladelock
    Part Number: 791091-00
      No Longer Available
  • 41
    Bolt,M8 X 40 – Part Number: 791092-00
    Bolt,M8 X 40
    Part Number: 791092-00
      No Longer Available
  • 42
    Washer,Lock – Part Number: 791093-00
    Washer,Lock
    Part Number: 791093-00
      No Longer Available
  • 43
    Block,RH Pivot – Part Number: 283521-00
    Block,RH Pivot
    Part Number: 283521-00
      No Longer Available
  • 44
    Washer – Part Number: 791095-00
    Washer
    Part Number: 791095-00
      No Longer Available
  • 45
    Spring – Part Number: 791096-00
    Spring
    Part Number: 791096-00
      No Longer Available
  • 46
    Bar,Pivot – Part Number: 791097-00
    Bar,Pivot
    Part Number: 791097-00
      Special Order
    $13.08
  • 47
    Block,LH Pivot – Part Number: 283522-00
    Block,LH Pivot
    Part Number: 283522-00
      No Longer Available
  • 48
    Screw – Part Number: 5140095-70
    Screw
    Part Number: 5140095-70
      No Longer Available
  • 49
    Washer,M10 – Part Number: 791100-00
    Washer,M10
    Part Number: 791100-00
      No Longer Available
  • 50
    Cap,Foot – Part Number: 791101-00
    Cap,Foot
    Part Number: 791101-00
      No Longer Available
  • 51
    Foot,rubber – Part Number: 791102-00
    Foot,rubber
    Part Number: 791102-00
      No Longer Available
  • 52
    Washer and Screw Set – Part Number: 429712-00
    Washer and Screw Set
    Part Number: 429712-00
      No Longer Available
  • 53
    Washer and Screw Set – Part Number: 429712-00
    Washer and Screw Set
    Part Number: 429712-00
      No Longer Available
  • 54
    Nut,hex – Part Number: 330015-03
    Nut,hex
    Part Number: 330015-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 55
    Base – Part Number: 283523-00
    Base
    Part Number: 283523-00
      No Longer Available
  • 56
    Screw,M5 X 16 – Part Number: 791107-00
    Screw,M5 X 16
    Part Number: 791107-00
      No Longer Available
  • 57
    Screw,torx Hd – Part Number: 330019-01
    Screw,torx Hd
    Part Number: 330019-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Bolt,Pivot – Part Number: 791110-00
    Bolt,Pivot
    Part Number: 791110-00
      No Longer Available
  • 61
    Washer – Part Number: 99361-22
    Washer
    Part Number: 99361-22
      No Longer Available
  • 62
    Plate,Pivot – Part Number: 791113-00
    Plate,Pivot
    Part Number: 791113-00
      No Longer Available
  • 63
    Spring – Part Number: 791114-00
    Spring
    Part Number: 791114-00
      No Longer Available
  • 65
    Screw,Feed – Part Number: 791116-00
    Screw,Feed
    Part Number: 791116-00
      No Longer Available
  • 66
    Cover,Screw – Part Number: 791117-00
    Cover,Screw
    Part Number: 791117-00
      No Longer Available
  • 67
    Screw – Part Number: 98123-30
    Screw
    Part Number: 98123-30
      No Longer Available
  • 69
    Pin,Spring – Part Number: 284180-00
    Pin,Spring
    Part Number: 284180-00
      No Longer Available
  • 70
    Handle,Crank – Part Number: 284176-00
    Handle,Crank
    Part Number: 284176-00
      No Longer Available
  • 72
    Nut,Special – Part Number: 791123-00
    Nut,Special
    Part Number: 791123-00
      Special Order
    $5.95
  • 73
    Screw,Machine – Part Number: 330024-41
    Screw,Machine
    Part Number: 330024-41
      No Longer Available
  • 74
    Flange – Part Number: 284108-00
    Flange
    Part Number: 284108-00
      No Longer Available
  • 75
    Flange – Part Number: 284108-00
    Flange
    Part Number: 284108-00
      No Longer Available
  • 76
    Washer,Special – Part Number: 791127-00
    Washer,Special
    Part Number: 791127-00
      No Longer Available
  • 77
    Bolt,special – Part Number: 791128-00
    Bolt,special
    Part Number: 791128-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 78
    Guard,Spark – Part Number: 283526-00
    Guard,Spark
    Part Number: 283526-00
      No Longer Available
  • 79
    Washer,plain – Part Number: 330016-03
    Washer,plain
    Part Number: 330016-03
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 80
    Screw,Special – Part Number: 791131-00
    Screw,Special
    Part Number: 791131-00
      No Longer Available
  • 82
    Washer – Part Number: 791133-00
    Washer
    Part Number: 791133-00
      No Longer Available
  • 83
    Washer,Lock – Part Number: 791134-00
    Washer,Lock
    Part Number: 791134-00
      No Longer Available
  • 84
    Screw – Part Number: 284184-00
    Screw
    Part Number: 284184-00
      No Longer Available
  • 85
    Nut,Hex – Part Number: 284132-00
    Nut,Hex
    Part Number: 284132-00
      Special Order
    $5.95
  • 86
    Wrench – Part Number: 791137-00
    Wrench
    Part Number: 791137-00
      No Longer Available
  • 87
    Plug 120V 3Wire – Part Number: 234900-01
    Plug 120V 3Wire
    Part Number: 234900-01
      No Longer Available
  • 89
    Guide,Rubber – Part Number: 761980-00
    Guide,Rubber
    Part Number: 761980-00
      On Order
    $5.95
  • 91
    Pin,Rubber – Part Number: 284121-00
    Pin,Rubber
    Part Number: 284121-00
      No Longer Available
  • 93
    Label,I.D. – Part Number: 149664-00
    Label,I.D.
    Part Number: 149664-00
      No Longer Available
  • 94
    Ring – Part Number: 696519-00
    Ring
    Part Number: 696519-00
      No Longer Available
  • 95
    Cover,End – Part Number: 283520-00
    Cover,End
    Part Number: 283520-00
      No Longer Available
  • 800
    Grease, 6 Oz. – Part Number: 5140061-28
    Grease, 6 Oz.
    Part Number: 5140061-28
      Special Order
    $57.51
  • 856
    Grinding Wheel - 14 – Part Number: DW8001
    $13.45
