Accessories Diagram and Parts List for  RedMax Chainsaw
Accessories

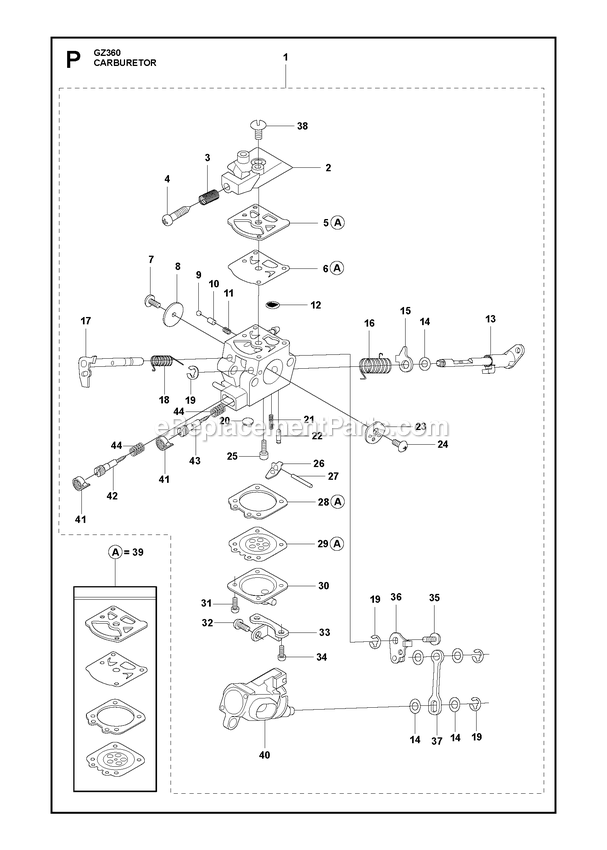

Carburetor Diagram and Parts List for  RedMax Chainsaw
Carburetor

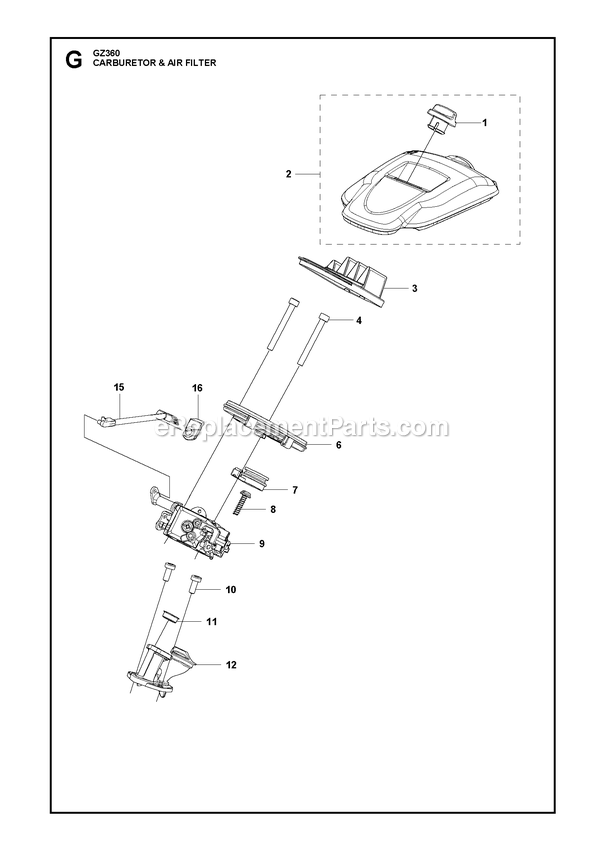

Carburetor And Air Filter Diagram and Parts List for  RedMax Chainsaw
Carburetor And Air Filter

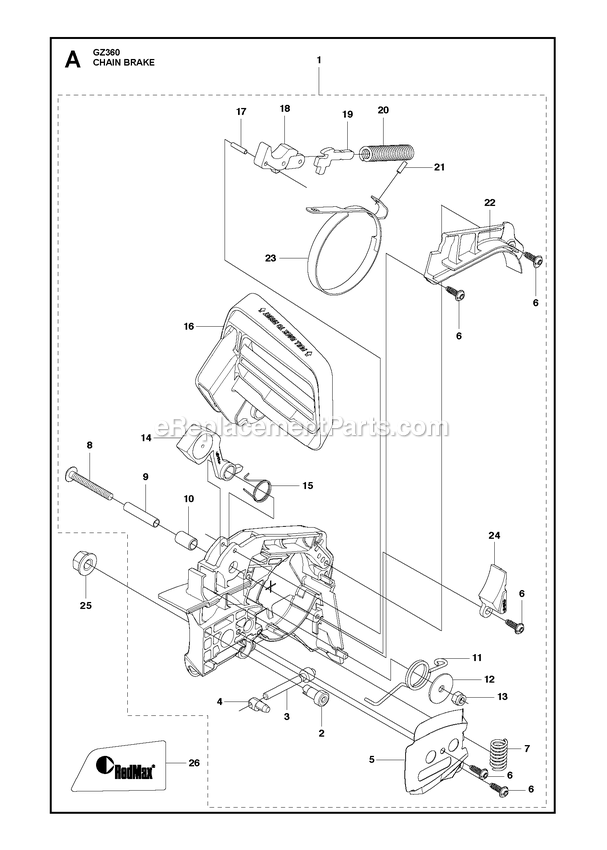

Chain Brake Diagram and Parts List for  RedMax Chainsaw
Chain Brake

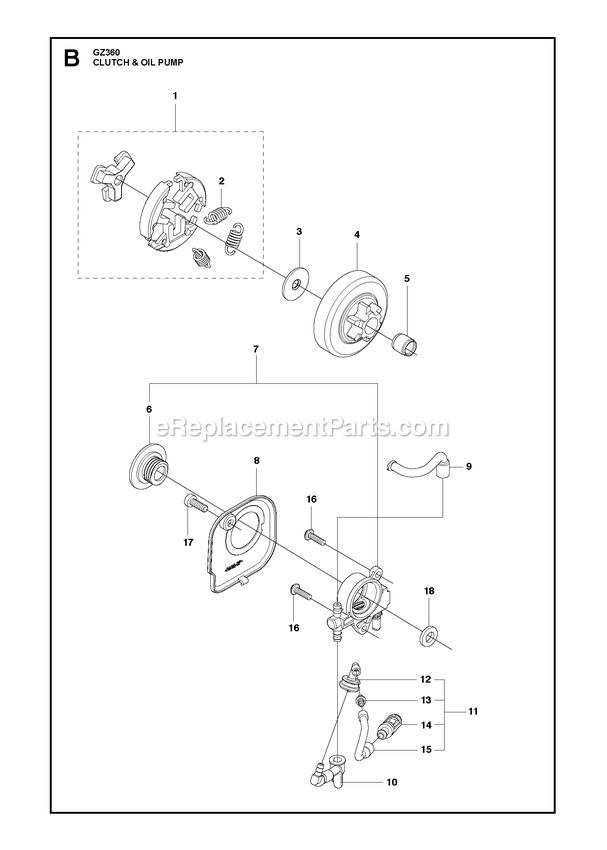

Clutch And Oil Pump Diagram and Parts List for  RedMax Chainsaw
Clutch And Oil Pump

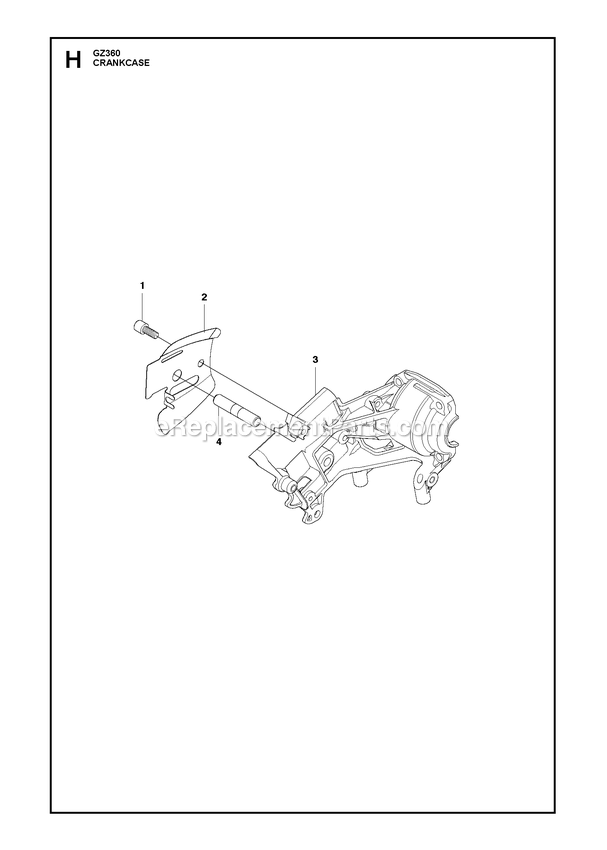

Crankcase Diagram and Parts List for  RedMax Chainsaw
Crankcase

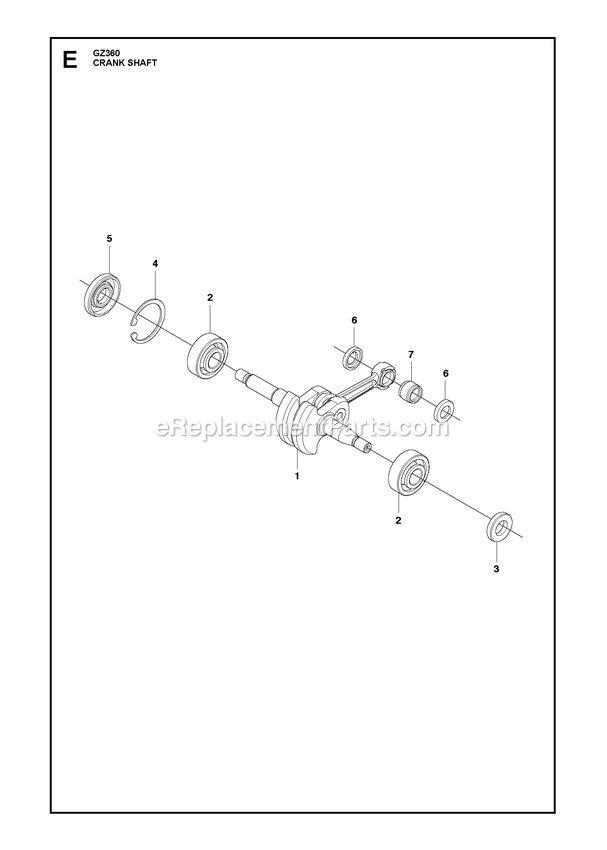

Crankshaft Diagram and Parts List for  RedMax Chainsaw
Crankshaft

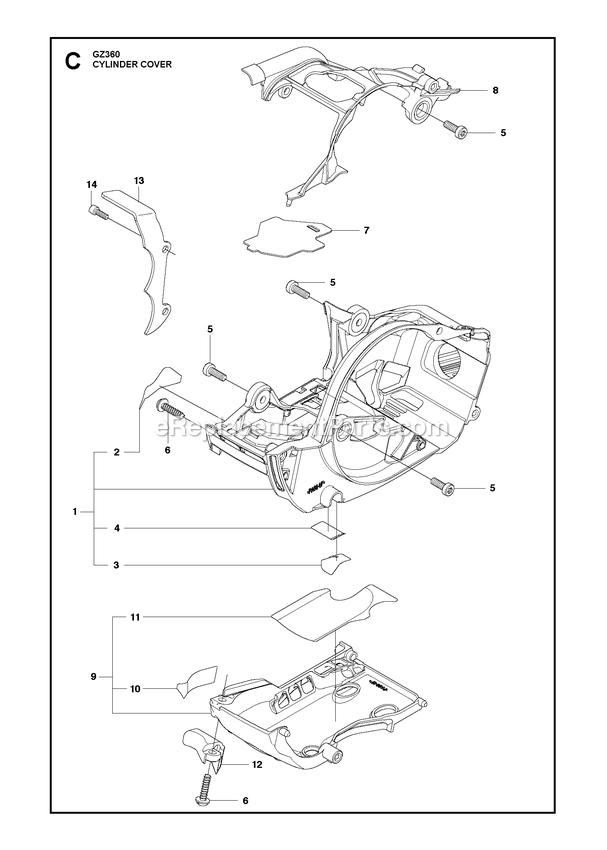

Cylinder Cover Diagram and Parts List for  RedMax Chainsaw
Cylinder Cover

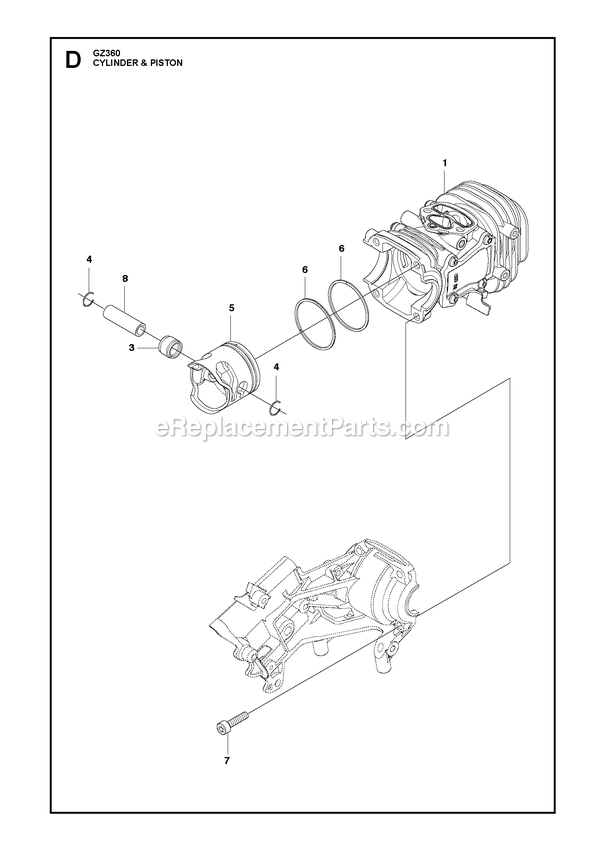

Cylinder Piston Diagram and Parts List for  RedMax Chainsaw
Cylinder Piston

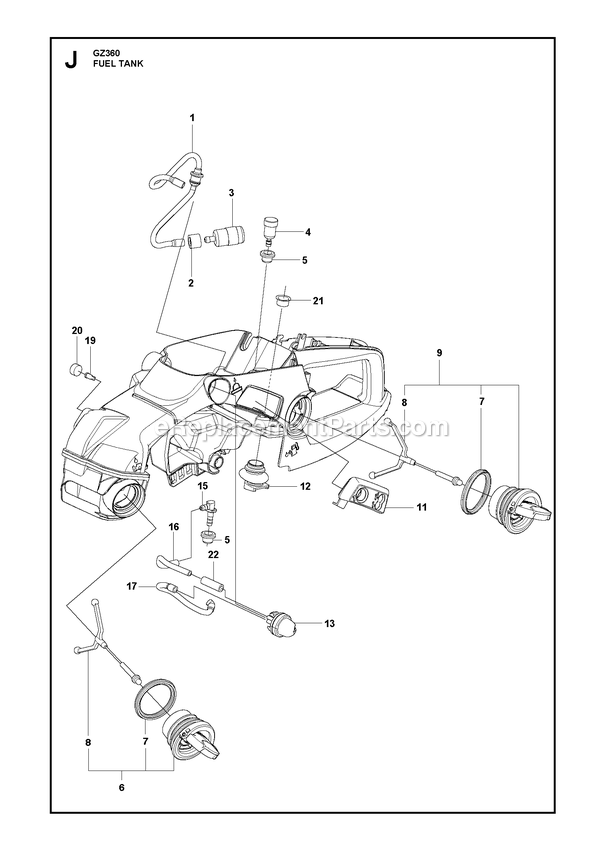

Fuel Tank Diagram and Parts List for  RedMax Chainsaw
Fuel Tank

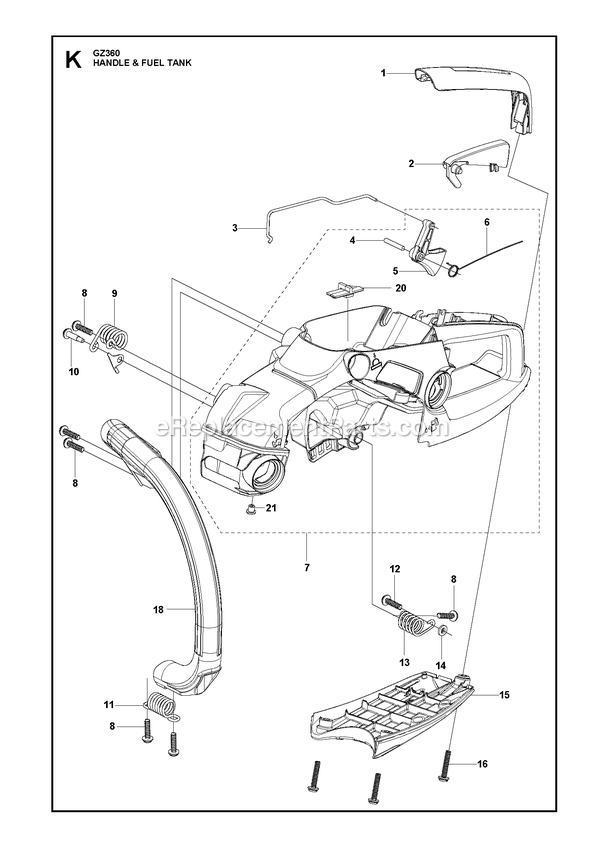

Handle Diagram and Parts List for  RedMax Chainsaw
Handle

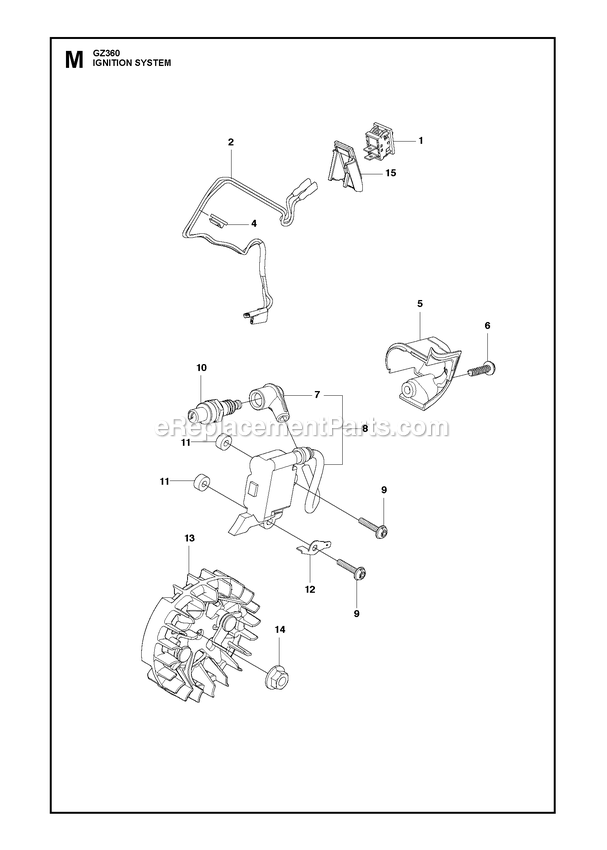

Ignition System Diagram and Parts List for  RedMax Chainsaw
Ignition System
Muffler Diagram and Parts List for  RedMax Chainsaw
Muffler
Starter Diagram and Parts List for  RedMax Chainsaw
Starter
Winter Kit Diagram and Parts List for  RedMax Chainsaw
Winter Kit
Previous Showing All Parts Next
Accessories
Accessories Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Carburetor
Carburetor Diagram and Parts List for  RedMax Chainsaw
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Carburetor And Air Filter
Carburetor And Air Filter Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Chain Brake
Chain Brake Diagram and Parts List for  RedMax Chainsaw
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Clutch And Oil Pump
Clutch And Oil Pump Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Crankcase
Crankcase Diagram and Parts List for  RedMax Chainsaw
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Crankshaft
Crankshaft Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Cylinder Cover
Cylinder Cover Diagram and Parts List for  RedMax Chainsaw
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Cylinder Piston
Cylinder Piston Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Fuel Tank
Fuel Tank Diagram and Parts List for  RedMax Chainsaw
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Handle
Handle Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Ignition System
Ignition System Diagram and Parts List for  RedMax Chainsaw
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Muffler
Muffler Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Starter
Starter Diagram and Parts List for  RedMax Chainsaw
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96
Winter Kit
Winter Kit Diagram and Parts List for  RedMax Chainsaw
  • 1
    Combi tool – Part Number: 521532901
    Combi tool
    Part Number: 521532901
      Special Order
    $10.46
  • 1
    Screw – Part Number: 521799901
    Screw
    Part Number: 521799901
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 1
    Clutch Assembly – Part Number: 521557401
    Clutch Assembly
    Part Number: 521557401
      In Stock
    $41.24
  • 1
    Cylinder Assy – Part Number: 522640301
    Cylinder Assy
    Part Number: 522640301
      No Longer Available
  • 1
    Crankshaft – Part Number: 527670501
    Crankshaft
    Part Number: 527670501
      No Longer Available
  • 1
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 1
    Stop Switch – Part Number: 586246901
    Stop Switch
    Part Number: 586246901
      In Stock
    $17.92
  • 1
    Knob – Part Number: 5142529-01
    Knob
    Part Number: 5142529-01
      No Longer Available
  • 1
    COVER GRIP GZ3500L – Part Number: 579311602
    COVER GRIP GZ3500L
    Part Number: 579311602
      Special Order
    $5.99
  • 1
    FUEL HOSE ASSEMBLY – Part Number: 579312402
    FUEL HOSE ASSEMBLY
    Part Number: 579312402
      Special Order
    $10.46
  • 1
    CASE COMP GZ3500L – Part Number: 579342201
    CASE COMP GZ3500L
    Part Number: 579342201
      Special Order
    $44.82
  • 1
    CLUTCH COVER ASSEMBLY – Part Number: 585135003
    CLUTCH COVER ASSEMBLY
    Part Number: 585135003
      Special Order
    $80.97
  • 2
    Cover – Part Number: 521575601
    Cover
    Part Number: 521575601
      Special Order
    $33.96
  • 2
    Oil plate – Part Number: 522012001
    Oil plate
    Part Number: 522012001
      Special Order
    $26.90
  • 2
    Clutch Spring – Part Number: 521557501
    Clutch Spring
    Part Number: 521557501
      In Stock
    $5.96
  • 2
    Gear – Part Number: 513637901
    Gear
    Part Number: 513637901
      Special Order
    $14.92
  • 2
    Collar – Part Number: 513750801
    Collar
    Part Number: 513750801
      Special Order
    $7.46
  • 2
    Tape – Part Number: 527667901
    Tape
    Part Number: 527667901
      Special Order
    $5.95
  • 2
    Wiring Assy – Part Number: 585142901
    Wiring Assy
    Part Number: 585142901
      Special Order
    $14.92
  • 2
    Bearing – Part Number: 596449001
    Bearing
    Part Number: 596449001
      Special Order
    $13.46
  • 2
    AIR FILTER COVER ASSEMBLY GZ36 – Part Number: 579321501
    AIR FILTER COVER ASSEMBLY GZ36
    Part Number: 579321501
      Special Order
    $22.40
  • 2
    THROTTLE LOCKOUT ZENOAH BLACK – Part Number: 579711501
    THROTTLE LOCKOUT ZENOAH BLACK
    Part Number: 579711501
      Special Order
    $5.99
  • 2
    SOCKET WRENCH – Part Number: 585638601
    SOCKET WRENCH
    Part Number: 585638601
      Special Order
    $10.46
  • 3
    Spring, Idle – Part Number: 521066301
    Spring, Idle
    Part Number: 521066301
      Special Order
    $5.96
  • 3
    Seal – Part Number: 522639201
    Seal
    Part Number: 522639201
      Special Order
    $11.96
  • 3
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 3
    Plate – Part Number: 512423401
    Plate
    Part Number: 512423401
      In Stock
    $5.95
  • 3
    Screw – Part Number: 513730701
    Screw
    Part Number: 513730701
      Special Order
    $11.96
  • 3
    Crankcase – Part Number: 527665601
    Crankcase
    Part Number: 527665601
      Special Order
    $40.75
  • 3
    Tape – Part Number: 527682801
    Tape
    Part Number: 527682801
      Special Order
    $5.95
  • 3
    Filter – Part Number: 575960701
    Filter
    Part Number: 575960701
      Special Order
    $10.46
  • 3
    Air Filter – Part Number: 579308901
    Air Filter
    Part Number: 579308901
      Special Order
    $14.92
  • 3
    Throttle Rod – Part Number: 579311501
    Throttle Rod
    Part Number: 579311501
      No Longer Available
  • 4
    Ring – Part Number: 504121001
    Ring
    Part Number: 504121001
      Special Order
    $5.95
  • 4
    Ring – Part Number: 516283001
    Ring
    Part Number: 516283001
      Special Order
    $5.95
  • 4
    Clutch Drum 3/8 6t – Part Number: 512489201
    Clutch Drum 3/8 6t
    Part Number: 512489201
      In Stock
    $29.88
  • 4
    Grommet – Part Number: 522644301
    Grommet
    Part Number: 522644301
      Special Order
    $5.95
  • 4
    Screw – Part Number: 516778301
    Screw
    Part Number: 516778301
      Special Order
    $11.96
  • 4
    Screw – Part Number: 575725401
    Screw
    Part Number: 575725401
      Special Order
    $5.95
  • 4
    Bar Stud – Part Number: 516738001
    Bar Stud
    Part Number: 516738001
      Special Order
    $5.95
  • 4
    Breather – Part Number: 513751501
    Breather
    Part Number: 513751501
      In Stock
    $17.92
  • 4
    Tension Knob – Part Number: 513701401
    Tension Knob
    Part Number: 513701401
      Special Order
    $10.46
  • 4
    Pin – Part Number: 521522401
    Pin
    Part Number: 521522401
      No Longer Available
  • 4
    Tape – Part Number: 527684001
    Tape
    Part Number: 527684001
      Special Order
    $5.95
  • 5
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Piston – Part Number: 522642501
    Piston
    Part Number: 522642501
      Special Order
    $19.42
  • 5
    Plate – Part Number: 522643301
    Plate
    Part Number: 522643301
      In Stock
    $5.95
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $17.92
  • 5
    Bearing – Part Number: 514183301
    Bearing
    Part Number: 514183301
      Special Order
    $13.42
  • 5
    Oil Seal – Part Number: 522639101
    Oil Seal
    Part Number: 522639101
      In Stock
    $5.98
  • 5
    GROMMET BREATHER – Part Number: 514201402
    GROMMET BREATHER
    Part Number: 514201402
      Special Order
    $5.96
  • 5
    THROTTLE LEVER – Part Number: 579311401
    THROTTLE LEVER
    Part Number: 579311401
      Special Order
    $5.99
  • 5
    COVER SPARK PLUG BLACK – Part Number: 585517901
    COVER SPARK PLUG BLACK
    Part Number: 585517901
      Special Order
    $7.46
  • 6
    Diaphragm Pump – Part Number: 504130807
    Diaphragm Pump
    Part Number: 504130807
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.82
  • 6
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Spring – Part Number: 505048001
    Spring
    Part Number: 505048001
      In Stock
    $5.96
  • 6
    Screw – Part Number: 516827201
    Screw
    Part Number: 516827201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 6
    Washer – Part Number: 513752401
    Washer
    Part Number: 513752401
      Special Order
    $8.96
  • 6
    Piston Ring – Part Number: 513284901
    Piston Ring
    Part Number: 513284901
      Special Order
    $13.46
  • 6
    Tank Cap Assembly – Part Number: 577878603
    Tank Cap Assembly
    Part Number: 577878603
      Special Order
    $17.92
  • 6
    Air Filter Bottom – Part Number: 579308501
    Air Filter Bottom
    Part Number: 579308501
      Special Order
    $10.46
  • 6
    WORM WHEEL – Part Number: 593825301
    WORM WHEEL
    Part Number: 593825301
      In Stock
    $26.88
  • 7
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      Special Order
    $5.96
  • 7
    Spring – Part Number: 522643201
    Spring
    Part Number: 522643201
      Special Order
    $5.95
  • 7
    Gasket – Part Number: 522641201
    Gasket
    Part Number: 522641201
      Special Order
    $5.95
  • 7
    Oil Pump Assembly – Part Number: 521586001
    Oil Pump Assembly
    Part Number: 521586001
      In Stock
    $78.35
  • 7
    Cap – Part Number: 523082801
    Cap
    Part Number: 523082801
      Special Order
    $33.96
  • 7
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 7
    Needle Bearing – Part Number: 505297301
    Needle Bearing
    Part Number: 505297301
      Special Order
    $10.46
  • 7
    Seal – Part Number: 527675101
    Seal
    Part Number: 527675101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 7
    Gasket – Part Number: 589241301
    Gasket
    Part Number: 589241301
      Special Order
    $7.46
  • 7
    HANDLE ASSEMBLY GZ360EZ – Part Number: 579314303
    HANDLE ASSEMBLY GZ360EZ
    Part Number: 579314303
      Special Order
    $96.44
  • 8
    Holder – Part Number: 503578901
    Holder
    Part Number: 503578901
      In Stock
    $7.46
  • 8
    Valve, throttle – Part Number: 520978601
    Valve, throttle
    Part Number: 520978601
      Special Order
    $5.95
  • 8
    Screw – Part Number: 521518101
    Screw
    Part Number: 521518101
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 8
    Pin – Part Number: 522639301
    Pin
    Part Number: 522639301
      No Longer Available
  • 8
    Ignition Coil Assy – Part Number: 584403701
    Ignition Coil Assy
    Part Number: 584403701
      Special Order
    $84.38
  • 8
    SCREW – Part Number: 513759001
    SCREW
    Part Number: 513759001
      Special Order
    $5.95
  • 8
    COVER, PUMP – Part Number: 522643801
    COVER, PUMP
    Part Number: 522643801
      Special Order
    $5.95
  • 8
    COVER TOP GZ3500L – Part Number: 579342401
    COVER TOP GZ3500L
    Part Number: 579342401
      Special Order
    $8.96
  • 9
    Ball – Part Number: 516936001
    Ball
    Part Number: 516936001
      No Longer Available
  • 9
    Spacer – Part Number: 574008301
    Spacer
    Part Number: 574008301
      Special Order
    $5.95
  • 9
    Oil Hose – Part Number: 521792602
    Oil Hose
    Part Number: 521792602
      In Stock
    $13.46
  • 9
    Carburettor – Part Number: 579308001
    Carburettor
    Part Number: 579308001
      Special Order
    $100.93
  • 9
    Spring – Part Number: 579312801
    Spring
    Part Number: 579312801
      No Longer Available
  • 9
    Bolt – Part Number: 585702901
    Bolt
    Part Number: 585702901
      Special Order
    $5.95
  • 9
    TANK CAP ASSEMBLY BLACK, NEW G – Part Number: 577878604
    TANK CAP ASSEMBLY BLACK, NEW G
    Part Number: 577878604
      Special Order
    $8.96
  • 9
    CASE ASSEMBLY GZ3500L – Part Number: 579347501
    CASE ASSEMBLY GZ3500L
    Part Number: 579347501
      In Stock
    $22.40
  • 10
    Piston – Part Number: 516935901
    Piston
    Part Number: 516935901
      Special Order
    $8.96
  • 10
    Oil hose Assembly – Part Number: 522643601
    Oil hose Assembly
    Part Number: 522643601
      In Stock
    $14.92
  • 10
    Bolt – Part Number: 522638501
    Bolt
    Part Number: 522638501
      Special Order
    $5.95
  • 10
    Spark Plug – Part Number: 531008615
    Spark Plug
    Part Number: 531008615
      In Stock
    $14.20
  • 10
    Spacer – Part Number: 513760301
    Spacer
    Part Number: 513760301
      Special Order
    $5.95
  • 10
    Tape – Part Number: 527677201
    Tape
    Part Number: 527677201
      Special Order
    $5.95
  • 10
    Screw – Part Number: 581945101
    Screw
    Part Number: 581945101
      No Longer Available
  • 11
    Spacer – Part Number: 505043401
    Spacer
    Part Number: 505043401
      Special Order
    $5.95
  • 11
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $5.96
  • 11
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 11
    Oil Filter Assembly – Part Number: 527672301
    Oil Filter Assembly
    Part Number: 527672301
      Special Order
    $17.92
  • 11
    Tape – Part Number: 577103701
    Tape
    Part Number: 577103701
      Special Order
    $5.95
  • 11
    Grommet – Part Number: 579309201
    Grommet
    Part Number: 579309201
      Special Order
    $7.46
  • 11
    Ring – Part Number: 581897801
    Ring
    Part Number: 581897801
      Special Order
    $5.95
  • 11
    Spring – Part Number: 583832901
    Spring
    Part Number: 583832901
      Special Order
    $14.92
  • 12
    Chain catcher – Part Number: 522012101
    Chain catcher
    Part Number: 522012101
      On Order
    $5.95
  • 12
    Screw – Part Number: 521518001
    Screw
    Part Number: 521518001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Washer – Part Number: 574013001
    Washer
    Part Number: 574013001
      Special Order
    $4.13
  • 12
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 12
    Pipe – Part Number: 522647101
    Pipe
    Part Number: 522647101
      Special Order
    $5.95
  • 12
    Terminal – Part Number: 522644401
    Terminal
    Part Number: 522644401
      In Stock
    $6.48
  • 12
    Oil Pipe – Part Number: 527672101
    Oil Pipe
    Part Number: 527672101
      In Stock
    $5.95
  • 12
    Inlet – Part Number: 587139401
    Inlet
    Part Number: 587139401
      In Stock
    $40.75
  • 13
    AV Spring – Part Number: 522642401
    AV Spring
    Part Number: 522642401
      In Stock
    $8.96
  • 13
    Joint – Part Number: 516950301
    Joint
    Part Number: 516950301
      Special Order
    $5.98
  • 13
    Nut – Part Number: 514183901
    Nut
    Part Number: 514183901
      In Stock
    $5.95
  • 13
    Purge – Part Number: 513789301
    Purge
    Part Number: 513789301
      In Stock
    $17.92
  • 13
    Shaft Assy – Part Number: 579308201
    Shaft Assy
    Part Number: 579308201
      No Longer Available
  • 13
    Spike – Part Number: 579716101
    Spike
    Part Number: 579716101
      Special Order
    $14.92
  • 13
    Flywheel Assembly – Part Number: 581972001
    Flywheel Assembly
    Part Number: 581972001
      Special Order
    $68.50
  • 14
    Filter – Part Number: 521580001
    Filter
    Part Number: 521580001
      Special Order
    $8.96
  • 14
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $5.95
  • 14
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 14
    Spacer – Part Number: 513192301
    Spacer
    Part Number: 513192301
      No Longer Available
  • 14
    Weight – Part Number: 527752201
    Weight
    Part Number: 527752201
      Special Order
    $11.96
  • 15
    Lever – Part Number: 521581101
    Lever
    Part Number: 521581101
      Special Order
    $31.24
  • 15
    Elbow – Part Number: 521055401
    Elbow
    Part Number: 521055401
      Special Order
    $5.95
  • 15
    Spring – Part Number: 574080301
    Spring
    Part Number: 574080301
      Special Order
    $5.95
  • 15
    Oil Hose – Part Number: 529251701
    Oil Hose
    Part Number: 529251701
      Special Order
    $5.95
  • 15
    CHOKE ROD GZ3500L – Part Number: 579308302
    CHOKE ROD GZ3500L
    Part Number: 579308302
      Special Order
    $5.99
  • 15
    COVER HANDLE BLACK – Part Number: 579311702
    COVER HANDLE BLACK
    Part Number: 579311702
      Special Order
    $10.46
  • 15
    BRACKET SWITCH GZ3500L – Part Number: 579321401
    BRACKET SWITCH GZ3500L
    Part Number: 579321401
      Special Order
    $4.99
  • 16
    Screw – Part Number: 516829401
    Screw
    Part Number: 516829401
      Special Order
    $5.95
  • 16
    Spring choke shaft – Part Number: 521580101
    Spring choke shaft
    Part Number: 521580101
      Special Order
    $8.96
  • 16
    Screw – Part Number: 512848101
    Screw
    Part Number: 512848101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    GROMMET CHOKE GZ3500L_BLACK – Part Number: 579308402
    GROMMET CHOKE GZ3500L_BLACK
    Part Number: 579308402
      Special Order
    $4.99
  • 16
    HAND GUARD GZ360-US – Part Number: 579310503
    HAND GUARD GZ360-US
    Part Number: 579310503
      Special Order
    $26.88
  • 16
    FUEL HOSE L=90 ROHS2 – Part Number: 595526903
    FUEL HOSE L=90 ROHS2
    Part Number: 595526903
      Special Order
    $8.96
  • 17
    Pin – Part Number: 505051701
    Pin
    Part Number: 505051701
      Special Order
    $8.96
  • 17
    Screw – Part Number: 521516201
    Screw
    Part Number: 521516201
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Throttle schaft – Part Number: 522646201
    Throttle schaft
    Part Number: 522646201
      Special Order
    $40.75
  • 17
    Pipe – Part Number: 510920601
    Pipe
    Part Number: 510920601
      Special Order
    $7.46
  • 18
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 18
    Lever – Part Number: 574008701
    Lever
    Part Number: 574008701
      No Longer Available
  • 18
    Washer – Part Number: 505053301
    Washer
    Part Number: 505053301
      Special Order
    $5.95
  • 18
    FRONT HANDLE GZ3500L – Part Number: 579312202
    FRONT HANDLE GZ3500L
    Part Number: 579312202
      Special Order
    $31.24
  • 19
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $5.96
  • 19
    Breather – Part Number: 516961901
    Breather
    Part Number: 516961901
      Special Order
    $5.95
  • 19
    Arm – Part Number: 574005401
    Arm
    Part Number: 574005401
      Special Order
    $5.96
  • 20
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.46
  • 20
    DISCONTINUED – Part Number: 516948101
    DISCONTINUED
    Part Number: 516948101
      Special Order
    $5.95
  • 20
    Spring – Part Number: 513758801
    Spring
    Part Number: 513758801
      Special Order
    $5.95
  • 20
    Grommet – Part Number: 584893701
    Grommet
    Part Number: 584893701
      No Longer Available
  • 21
    Pin – Part Number: 521075401
    Pin
    Part Number: 521075401
      Special Order
    $5.95
  • 21
    Spring – Part Number: 516980001
    Spring
    Part Number: 516980001
      Special Order
    $7.46
  • 21
    Grommet – Part Number: 513737401
    Grommet
    Part Number: 513737401
      No Longer Available
  • 21
    Guide – Part Number: 581736101
    Guide
    Part Number: 581736101
      No Longer Available
  • 22
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $17.92
  • 22
    Tube – Part Number: 585141601
    Tube
    Part Number: 585141601
      No Longer Available
  • 22
    COVER LID ZENOAH NEW RED – Part Number: 587349503
    COVER LID ZENOAH NEW RED
    Part Number: 587349503
      Special Order
    $5.99
  • 23
    Valve, choke – Part Number: 516956901
    Valve, choke
    Part Number: 516956901
      No Longer Available
  • 23
    BRAKE BAND – Part Number: 587349601
    BRAKE BAND
    Part Number: 587349601
      Special Order
    $17.92
  • 24
    Guide – Part Number: 523080601
    Guide
    Part Number: 523080601
      Special Order
    $26.90
  • 24
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 25
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 25
    Screw – Part Number: 520977301
    Screw
    Part Number: 520977301
      Special Order
    $5.95
  • 26
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 26
    DECAL CLUTCH COVER – Part Number: 590908701
    DECAL CLUTCH COVER
    Part Number: 590908701
      Special Order
    $5.96
  • 27
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 28
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.46
  • 29
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.40
  • 30
    Cover – Part Number: 522646001
    Cover
    Part Number: 522646001
      Special Order
    $26.88
  • 31
    Screw kit – Part Number: 520978801
    Screw kit
    Part Number: 520978801
      Special Order
    $5.95
  • 32
    Screw – Part Number: 522646101
    Screw
    Part Number: 522646101
      Special Order
    $5.95
  • 33
    Bracket – Part Number: 579236401
    Bracket
    Part Number: 579236401
      Special Order
    $8.96
  • 34
    Screw kit – Part Number: 522645601
    Screw kit
    Part Number: 522645601
      Special Order
    $5.95
  • 35
    DISCONTINUED – Part Number: 520759801
    DISCONTINUED
    Part Number: 520759801
      Special Order
    $5.95
  • 36
    Link Assy – Part Number: 579308101
    Link Assy
    Part Number: 579308101
      No Longer Available
  • 37
    Rod – Part Number: 522646401
    Rod
    Part Number: 522646401
      Special Order
    $29.88
  • 38
    Screw – Part Number: 520976301
    Screw
    Part Number: 520976301
      Special Order
    $5.95
  • 39
    Gasket Kit – Part Number: 585597401
    Gasket Kit
    Part Number: 585597401
      No Longer Available
  • 40
    Body – Part Number: 579236301
    Body
    Part Number: 579236301
      Special Order
    $68.50
  • 41
    Cap limiter – Part Number: 578913001
    Cap limiter
    Part Number: 578913001
      Special Order
    $26.88
  • 42
    Needle – Part Number: 5856601-01
    Needle
    Part Number: 5856601-01
      No Longer Available
  • 43
    Needle h – Part Number: 578913101
    Needle h
    Part Number: 578913101
      Special Order
    $29.88
  • 44
    Spring – Part Number: 578912801
    Spring
    Part Number: 578912801
      Special Order
    $5.96

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
