Husqvarna Chainsaw Replacement Parts For Model 298 (1987-06)

We Sell Only Genuine Husqvarna Parts

Popular Parts for 298

Search Within Model

Questions & Answers for Husqvarna 298
Browse all Parts Search by Area
Page A Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page A
Page B Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page B
Page C Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page C
Page D Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page D
Page E Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page E
Page F Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page F

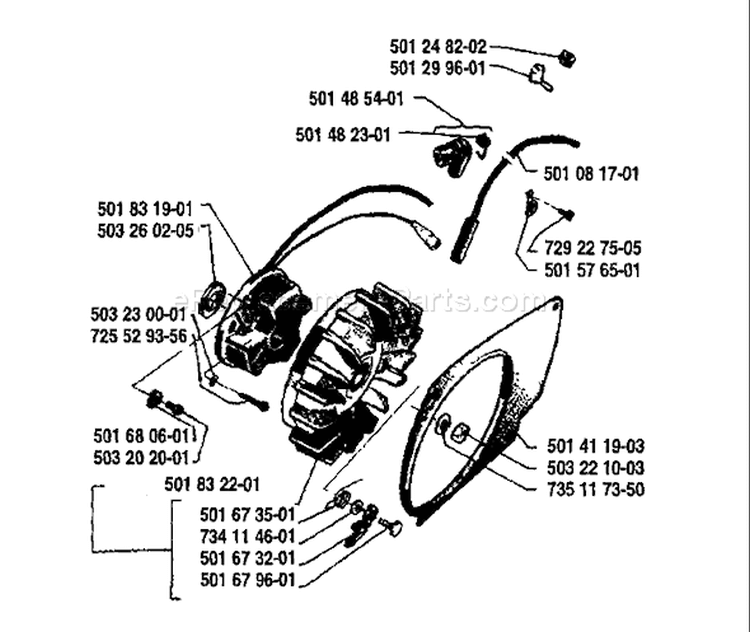

Page G Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page G

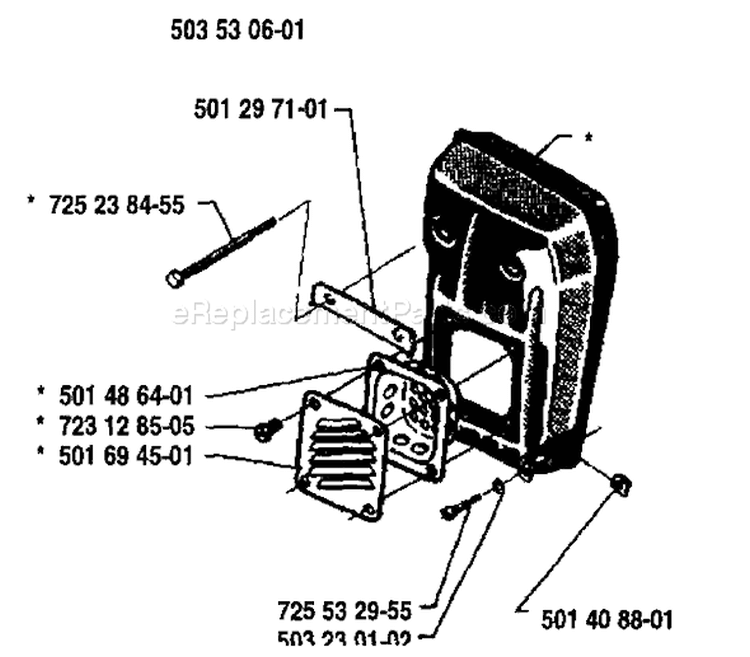

Page H Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page H

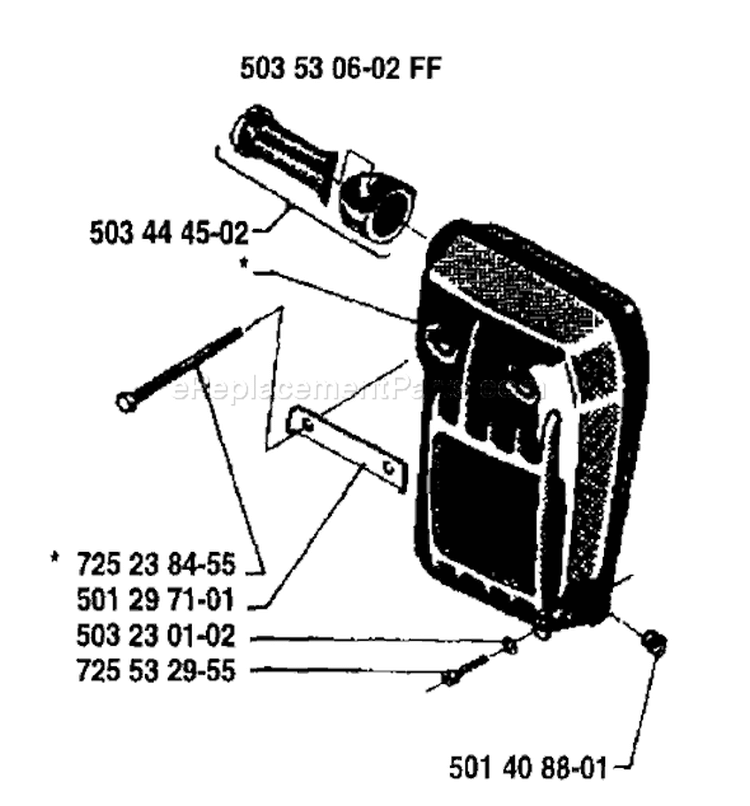

Page I Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page I

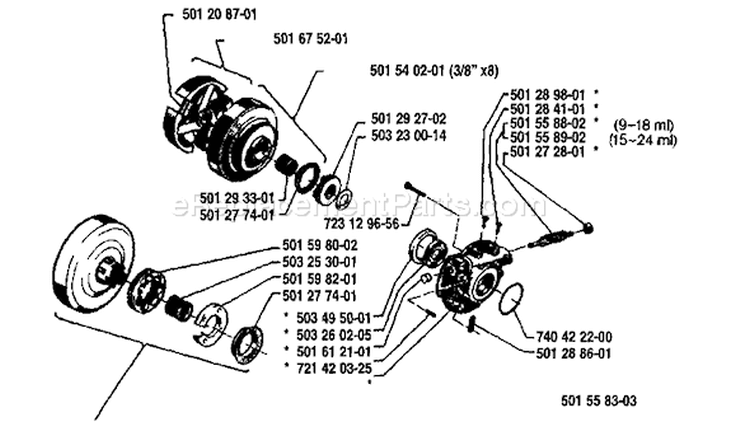

Page J Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page J

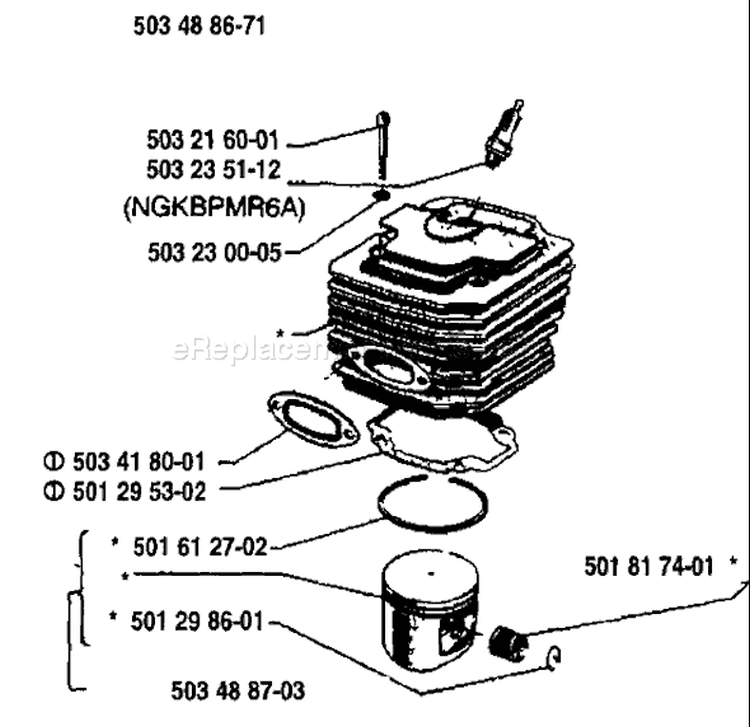

Page K Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page K

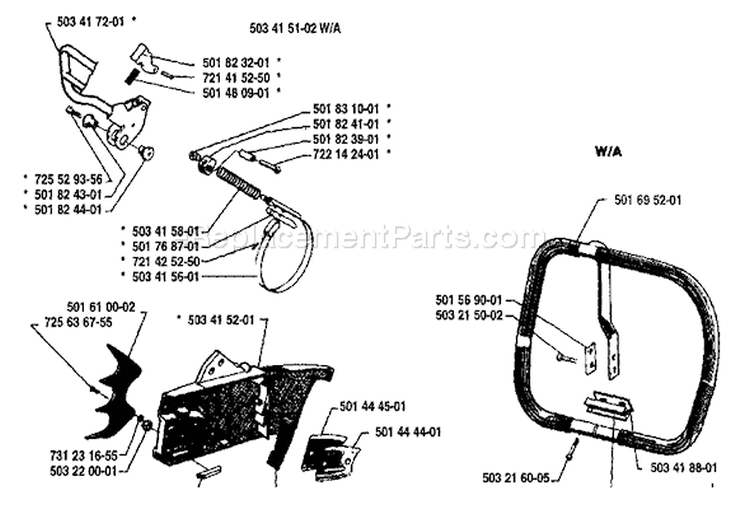

Page L Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page L

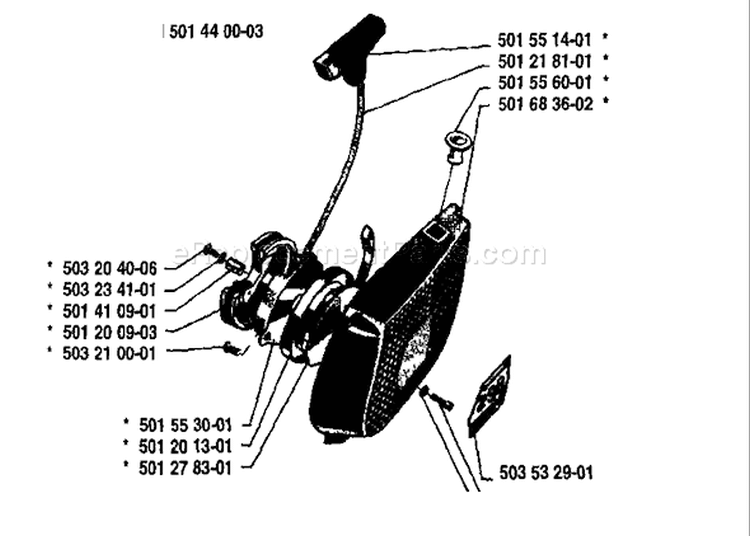

Page M Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page M

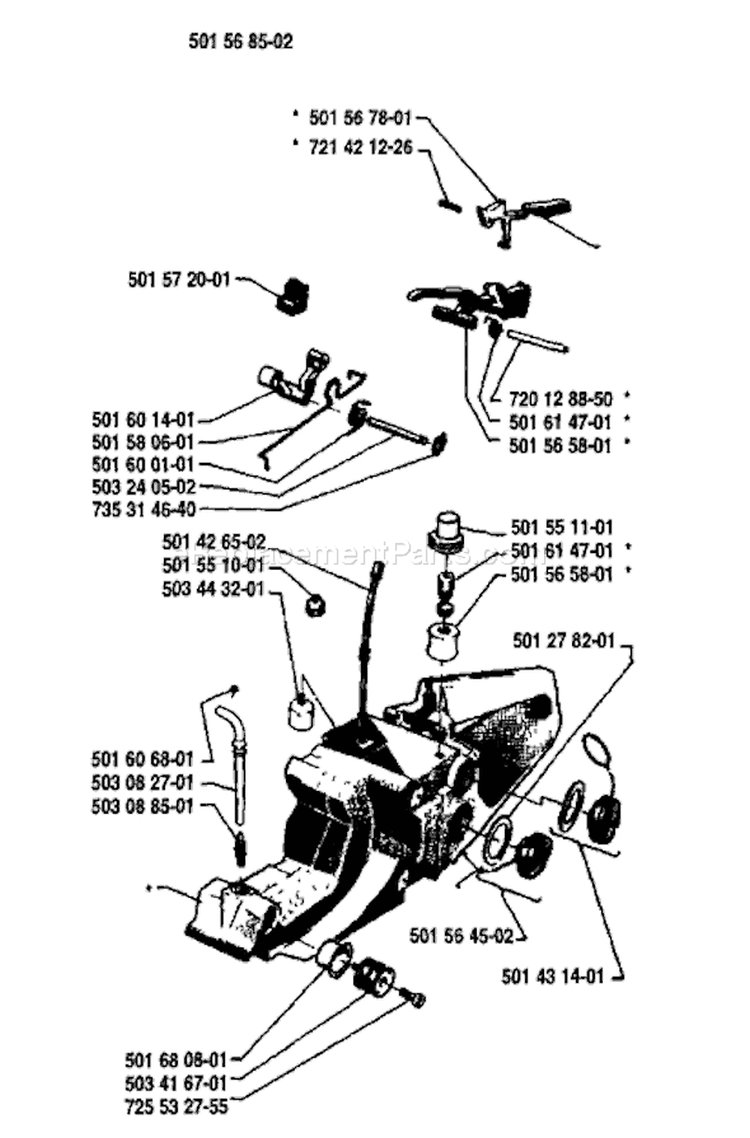

Page N Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page N

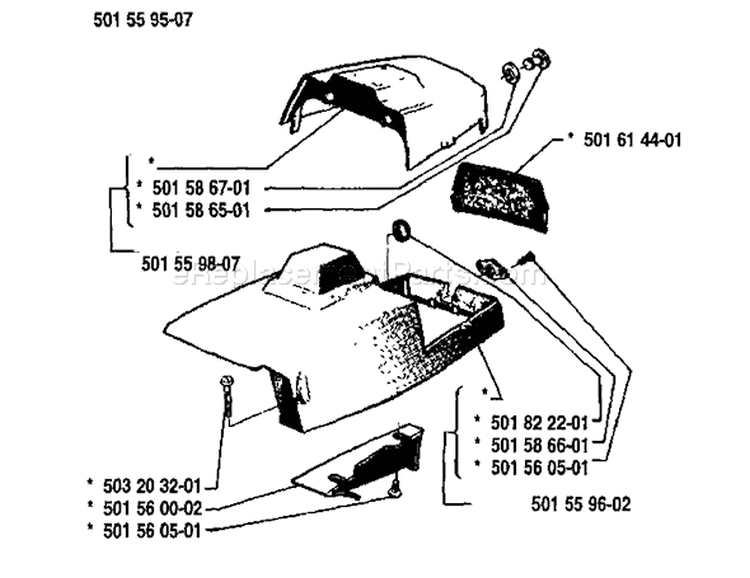

Page O Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page O
Previous Showing All Parts Next

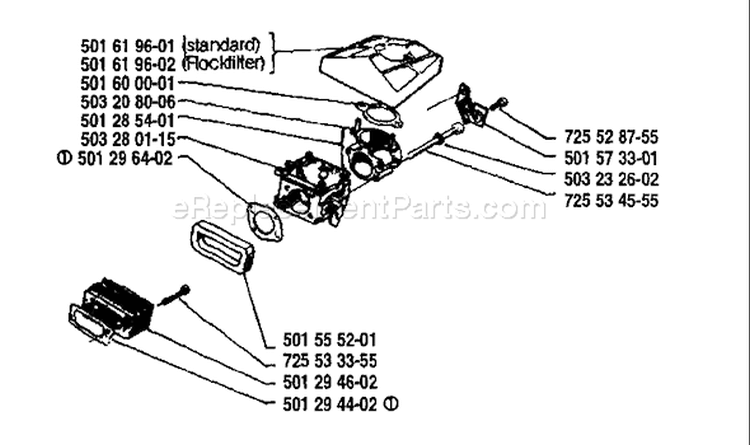

Page A
Page A Diagram and Parts List for 1987-06 Husqvarna Chainsaw

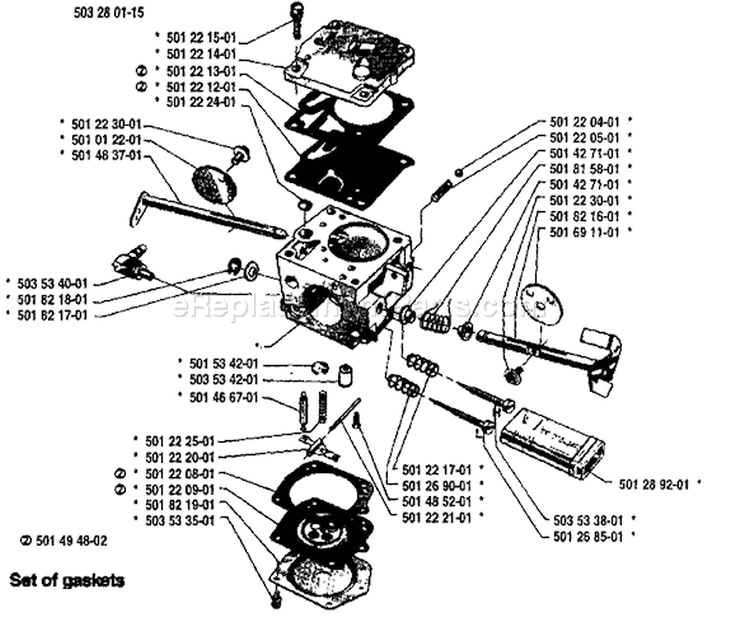

Page B
Page B Diagram and Parts List for 1987-06 Husqvarna Chainsaw
  • B-2
    Screw – Part Number: 501221501
    Screw
    Part Number: 501221501
      No Longer Available
  • B-3
    Cap – Part Number: 501221401
    Cap
    Part Number: 501221401
      No Longer Available
  • B-4
    Gasket, Pump Side – Part Number: 501221301
    Gasket, Pump Side
    Part Number: 501221301
      Special Order
    $5.96
  • B-5
    Fuel Pump Diaphragm – Part Number: 501221201
    Fuel Pump Diaphragm
    Part Number: 501221201
      Special Order
    $11.92
  • B-6
    Filter – Part Number: 578004601
    Filter
    Part Number: 578004601
      No Longer Available
  • B-7
    Screw – Part Number: 503652701
    Screw
    Part Number: 503652701
      Special Order
    $5.95
  • B-9
    Shaft – Part Number: 501483701
    Shaft
    Part Number: 501483701
      No Longer Available
  • B-11
    Retaining Ring – Part Number: 501821801
    Retaining Ring
    Part Number: 501821801
      No Longer Available
  • B-12
    Washer – Part Number: 501821701
    Washer
    Part Number: 501821701
      Special Order
    $11.96
  • B-15
    Valve/inlet – Part Number: 503117001
    Valve/inlet
    Part Number: 503117001
      On Order
    $31.24
  • B-16
    Spring – Part Number: 501222501
    Spring
    Part Number: 501222501
      Special Order
    $5.96
  • B-17
    Lever – Part Number: 501222001
    Lever
    Part Number: 501222001
      Special Order
    $9.72
  • B-18
    Gasket, Metering Side – Part Number: 501220801
    Gasket, Metering Side
    Part Number: 501220801
      Special Order
    $5.96
  • B-19
    Metering Diaphragm – Part Number: 501220901
    Metering Diaphragm
    Part Number: 501220901
      In Stock
    $35.72
  • B-20
    Diaphragm Set – Part Number: 501494802
    Diaphragm Set
    Part Number: 501494802
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.88
  • B-21
    Spring – Part Number: 501269001
    Spring
    Part Number: 501269001
      No Longer Available
  • B-22
    Spring – Part Number: 501269001
    Spring
    Part Number: 501269001
      No Longer Available
  • B-23
    Screw – Part Number: 501485201
    Screw
    Part Number: 501485201
      No Longer Available
  • B-24
    Shaft – Part Number: 501222101
    Shaft
    Part Number: 501222101
      Special Order
    $19.40
  • B-25
    Sleeve – Part Number: 501289201
    Sleeve
    Part Number: 501289201
      Special Order
    $9.01
  • B-26
    Check Valve Kit – Part Number: 503580907
    Check Valve Kit
    Part Number: 503580907
      No Longer Available
  • B-27
    Idle Adj. Screw – Part Number: 501268501
    Idle Adj. Screw
    Part Number: 501268501
      In Stock
    $31.88
  • B-28
    Ball – Part Number: 501220401
    Ball
    Part Number: 501220401
      No Longer Available
  • B-29
    Spring – Part Number: 501220501
    Spring
    Part Number: 501220501
      Special Order
    $5.95
  • B-30
    Bushing – Part Number: 501427101
    Bushing
    Part Number: 501427101
      No Longer Available
  • B-31
    Spring – Part Number: 501815801
    Spring
    Part Number: 501815801
      No Longer Available
  • B-32
    Screw – Part Number: 503652701
    Screw
    Part Number: 503652701
      Special Order
    $5.95
  • B-33
    Bushing – Part Number: 501427101
    Bushing
    Part Number: 501427101
      No Longer Available
  • B-34
    Throttle Flap – Part Number: 501691101
    Throttle Flap
    Part Number: 501691101
      Special Order
    $19.40
  • B-35
    Throttle Shaft – Part Number: 501821601
    Throttle Shaft
    Part Number: 501821601
      No Longer Available

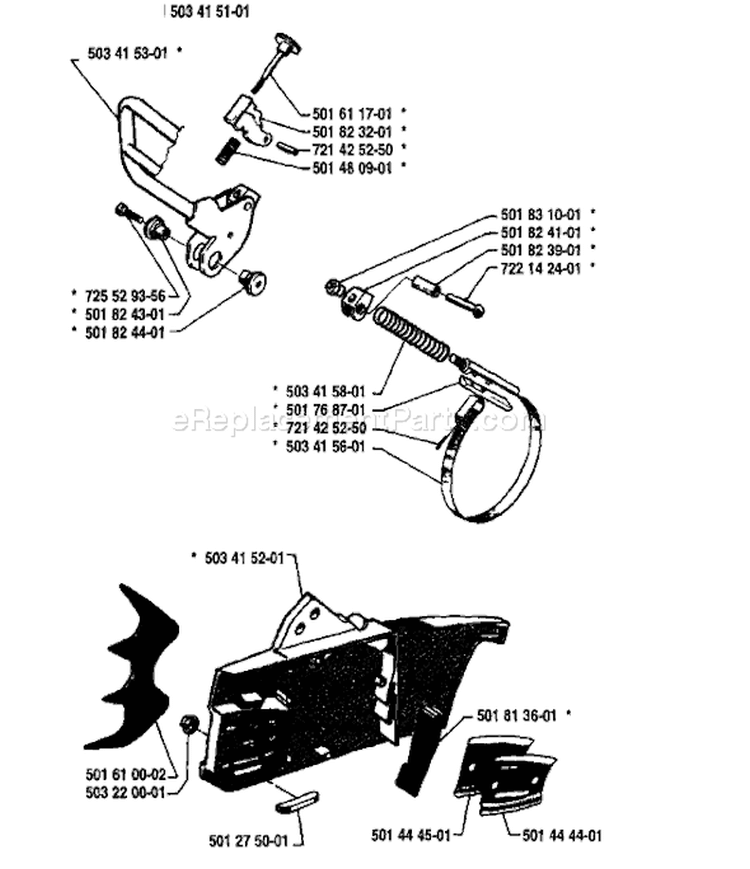

Page C
Page C Diagram and Parts List for 1987-06 Husqvarna Chainsaw
  • C-1
    Handguard – Part Number: 503415301
    Handguard
    Part Number: 503415301
      No Longer Available
  • C-2
    Chainbrake Cpl – Part Number: 503415101
    Chainbrake Cpl
    Part Number: 503415101
      No Longer Available
  • C-3
    Screw Mc6s 4x16 – Part Number: 725529356
    Screw Mc6s 4x16
    Part Number: 725529356
      No Longer Available
  • C-4
    Pivot Sleeve – Part Number: 501824301
    Pivot Sleeve
    Part Number: 501824301
      No Longer Available
  • C-5
    Pivot Sleeve – Part Number: 501824401
    Pivot Sleeve
    Part Number: 501824401
      No Longer Available
  • C-6
    Brake Spring – Part Number: 503415801
    Brake Spring
    Part Number: 503415801
      No Longer Available
  • C-7
    Spring Guide – Part Number: 501768701
    Spring Guide
    Part Number: 501768701
      No Longer Available
  • C-8
    Spiral Pin 4x12 – Part Number: 721425250
    Spiral Pin 4x12
    Part Number: 721425250
      In Stock
    $5.95
  • C-9
    Brake Band – Part Number: 503415601
    Brake Band
    Part Number: 503415601
      No Longer Available
  • C-10
    Clutch Cover – Part Number: 503415201
    Clutch Cover
    Part Number: 503415201
      No Longer Available
  • C-11
    Felling Dog – Part Number: 501610002
    Felling Dog
    Part Number: 501610002
      No Longer Available
  • C-12
    Flange Nut – Part Number: 503220001
    Flange Nut
    Part Number: 503220001
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • C-13
    Guide – Part Number: 501275001
    Guide
    Part Number: 501275001
      No Longer Available
  • C-14
    Dust Guard – Part Number: 501813601
    Dust Guard
    Part Number: 501813601
      No Longer Available
  • C-15
    Chainsaw Guide Plate – Part Number: 501444501
    Chainsaw Guide Plate
    Part Number: 501444501
      In Stock
    $11.92
  • C-16
    Guide Plate – Part Number: 501444401
    Guide Plate
    Part Number: 501444401
      Special Order
    $8.96
  • C-17
    Nut – Part Number: 501831001
    Nut
    Part Number: 501831001
      No Longer Available
  • C-18
    Catch – Part Number: 501824101
    Catch
    Part Number: 501824101
      No Longer Available
  • C-19
    Spacer – Part Number: 501823901
    Spacer
    Part Number: 501823901
      No Longer Available
  • C-20
    Rivet 4x18 – Part Number: 722142401
    Rivet 4x18
    Part Number: 722142401
      No Longer Available
  • C-21
    Screw – Part Number: 501611701
    Screw
    Part Number: 501611701
      No Longer Available
  • C-22
    Pawl – Part Number: 501823201
    Pawl
    Part Number: 501823201
      No Longer Available
  • C-23
    Spiral Pin 4x12 – Part Number: 721425250
    Spiral Pin 4x12
    Part Number: 721425250
      In Stock
    $5.95
  • C-24
    Spring – Part Number: 501480901
    Spring
    Part Number: 501480901
      No Longer Available

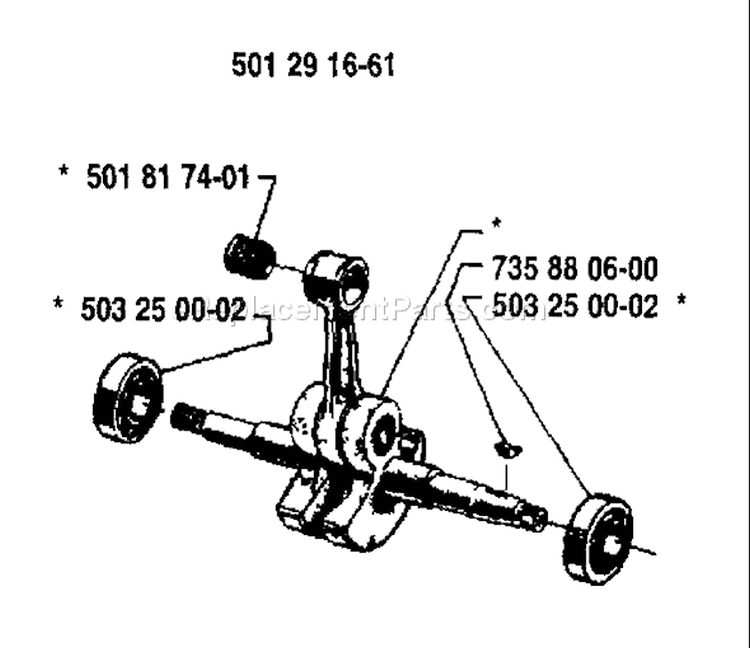

Page D
Page D Diagram and Parts List for 1987-06 Husqvarna Chainsaw

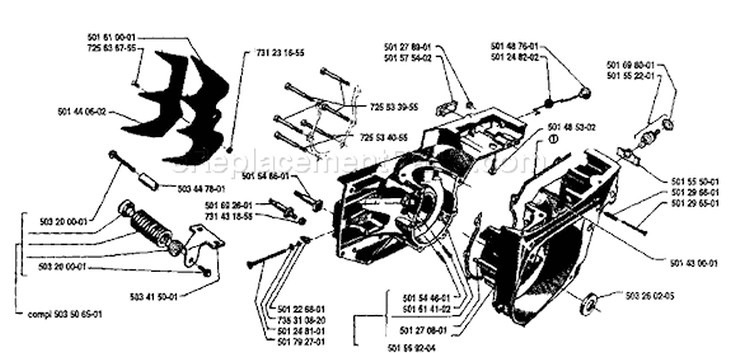

Page E
Page E Diagram and Parts List for 1987-06 Husqvarna Chainsaw
  • E-1
    Felling Dog – Part Number: 501610001
    Felling Dog
    Part Number: 501610001
      No Longer Available
  • E-2
    Screw Mf6S 6x14 – Part Number: 725636755
    Screw Mf6S 6x14
    Part Number: 725636755
      No Longer Available
  • E-3
    Felling Dog – Part Number: 501440602
    Felling Dog
    Part Number: 501440602
      No Longer Available
  • E-4
    Nut – Part Number: 503222402
    Nut
    Part Number: 503222402
      In Stock
    $6.80
  • E-5
    Bar Stud – Part Number: 501548601
    Bar Stud
    Part Number: 501548601
      No Longer Available
  • E-6
    Chain Catcher – Part Number: 503447801
    Chain Catcher
    Part Number: 503447801
      Special Order
    $10.46
  • E-7
    Bar Bolt – Part Number: 501692601
    Bar Bolt
    Part Number: 501692601
      No Longer Available
  • E-9
    Screw – Part Number: 503200001
    Screw
    Part Number: 503200001
      Special Order
    $5.95
  • E-10
    Screw – Part Number: 503200001
    Screw
    Part Number: 503200001
      Special Order
    $5.95
  • E-11
    Holder,Av – Part Number: 503496201
    Holder,Av
    Part Number: 503496201
      Special Order
    $54.83
  • E-12
    Spring Retainer – Part Number: 503415001
    Spring Retainer
    Part Number: 503415001
      No Longer Available
  • E-13
    Pawl – Part Number: 501226801
    Pawl
    Part Number: 501226801
      Special Order
    $13.55
  • E-14
    Chainsaw E-Ring – Part Number: 735310820
    Chainsaw E-Ring
    Part Number: 735310820
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • E-15
    Coupling – Part Number: 501248101
    Coupling
    Part Number: 501248101
    ★★★★★
    ★★★★★
    (2)
      Special Order
    $5.97
  • E-16
    Screw – Part Number: 501792701
    Screw
    Part Number: 501792701
      No Longer Available
  • E-17
    Oil Nipple 4,5 mm – Part Number: 501544601
    Oil Nipple 4,5 mm
    Part Number: 501544601
      No Longer Available
  • E-18
    Nipple – Part Number: 501614102
    Nipple
    Part Number: 501614102
      No Longer Available
  • E-19
    SLEEVE – Part Number: 593806001
    SLEEVE
    Part Number: 593806001
      Special Order
    $7.46
  • E-20
    Crankcase W/Bearings – Part Number: 501569204
    Crankcase W/Bearings
    Part Number: 501569204
      No Longer Available
  • E-21
    Buffer – Part Number: 501278901
    Buffer
    Part Number: 501278901
      No Longer Available
  • E-22
    Cover – Part Number: 501575402
    Cover
    Part Number: 501575402
      No Longer Available
  • E-23
    Screw Mc6S 5x40 – Part Number: 725533955
    Screw Mc6S 5x40
    Part Number: 725533955
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • E-24
    Screw Mc6S 5x45 – Part Number: 725534055
    Screw Mc6S 5x45
    Part Number: 725534055
      No Longer Available
  • E-25
    Metering Diaphragm – Part Number: 501467602
    Metering Diaphragm
    Part Number: 501467602
      No Longer Available
  • E-26
    Grommet – Part Number: 501248202
    Grommet
    Part Number: 501248202
      No Longer Available
  • E-27
    Buffer – Part Number: 501485302
    Buffer
    Part Number: 501485302
      No Longer Available
  • E-28
    Nut – Part Number: 501698001
    Nut
    Part Number: 501698001
      No Longer Available
  • E-29
    Switch – Part Number: 501552201
    Switch
    Part Number: 501552201
      No Longer Available
  • E-30
    Decal – Part Number: 501555001
    Decal
    Part Number: 501555001
      No Longer Available
  • E-31
    Spring – Part Number: 501296601
    Spring
    Part Number: 501296601
      Special Order
    $6.36
  • E-32
    Screw – Part Number: 501296501
    Screw
    Part Number: 501296501
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • E-33
    Grommet – Part Number: 501430001
    Grommet
    Part Number: 501430001
      Special Order
    $5.95
  • E-34
    Sealing Ring – Part Number: 503260205
    Sealing Ring
    Part Number: 503260205
      In Stock
    $17.92

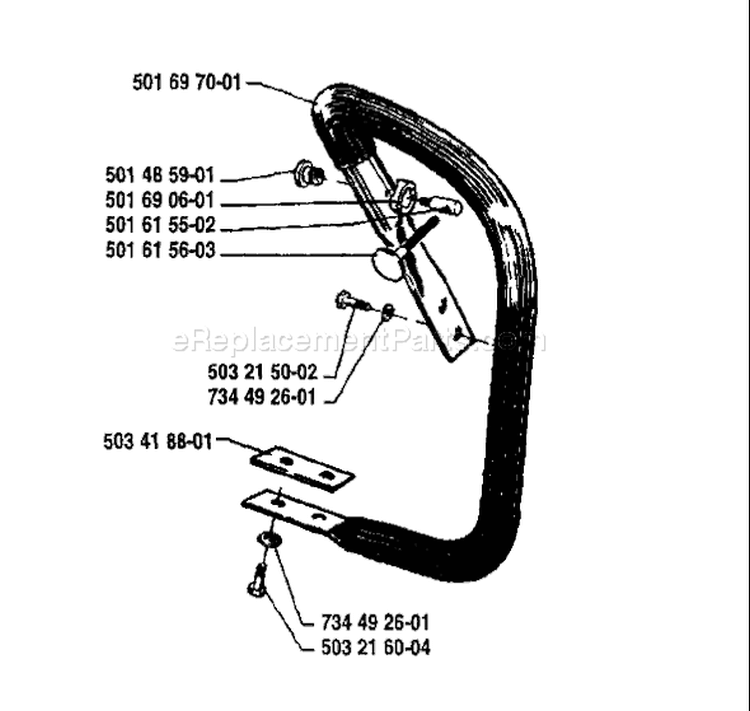

Page F
Page F Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page G
Page G Diagram and Parts List for 1987-06 Husqvarna Chainsaw
  • G-1
    Grommet – Part Number: 501248202
    Grommet
    Part Number: 501248202
      No Longer Available
  • G-2
    Holder – Part Number: 501299601
    Holder
    Part Number: 501299601
      No Longer Available
  • G-5
    Repair Cable – Part Number: 501081701
    Repair Cable
    Part Number: 501081701
      Special Order
    $36.05
  • G-6
    Chainsaw Screw – Part Number: 503212806
    Chainsaw Screw
    Part Number: 503212806
      Special Order
    $5.95
  • G-7
    Cable Clamp – Part Number: 501576501
    Cable Clamp
    Part Number: 501576501
      No Longer Available
  • G-8
    Air Conductor – Part Number: 501411903
    Air Conductor
    Part Number: 501411903
      No Longer Available
  • G-9
    Nut M10x1 – Part Number: 503221003
    Nut M10x1
    Part Number: 503221003
      Special Order
    $5.98
  • G-10
    Spring Washer 10.5 X 18 – Part Number: 735117350
    Spring Washer 10.5 X 18
    Part Number: 735117350
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • G-11
    Armature Plate – Part Number: 501831901
    Armature Plate
    Part Number: 501831901
      No Longer Available
  • G-12
    Sealing Ring – Part Number: 503260205
    Sealing Ring
    Part Number: 503260205
      In Stock
    $17.92
  • G-13
    Washer, 4.2 X 9 – Part Number: 503230001
    Washer, 4.2 X 9
    Part Number: 503230001
      Special Order
    $5.95
  • G-14
    Screw Mc6s 4x16 – Part Number: 725529356
    Screw Mc6s 4x16
    Part Number: 725529356
      No Longer Available
  • G-15
    Washer – Part Number: 501680601
    Washer
    Part Number: 501680601
      No Longer Available
  • G-16
    Screw Mc6ls, 5 X 12 – Part Number: 503202001
    Screw Mc6ls, 5 X 12
    Part Number: 503202001
      Special Order
    $5.98
  • G-17
    Flywheel – Part Number: 501832201
    Flywheel
    Part Number: 501832201
      No Longer Available
  • G-18
    Spring – Part Number: 501673501
    Spring
    Part Number: 501673501
      In Stock
    $5.95
  • G-19
    Washer – Part Number: 819070816
    Washer
    Part Number: 819070816
      Special Order
    $2.99
  • G-20
    Pawl – Part Number: 501673201
    Pawl
    Part Number: 501673201
      In Stock
    $10.45
  • G-21
    Drive Pin – Part Number: 501679601
    Drive Pin
    Part Number: 501679601
      No Longer Available
Page H
Page H Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page I
Page I Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page J
Page J Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page K
Page K Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page L
Page L Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page M
Page M Diagram and Parts List for 1987-06 Husqvarna Chainsaw
  • M-2
    Screw Fs 5x12 – Part Number: 503204006
    Screw Fs 5x12
    Part Number: 503204006
      No Longer Available
  • M-3
    Washer – Part Number: 503234101
    Washer
    Part Number: 503234101
      No Longer Available
  • M-4
    Bushing – Part Number: 501410901
    Bushing
    Part Number: 501410901
      No Longer Available
  • M-5
    Pulley – Part Number: 501200903
    Pulley
    Part Number: 501200903
      No Longer Available
  • M-6
    Screw 3x7 – Part Number: 503210001
    Screw 3x7
    Part Number: 503210001
      No Longer Available
  • M-7
    Guard Ring – Part Number: 501553001
    Guard Ring
    Part Number: 501553001
      No Longer Available
  • M-8
    Recoil Spring – Part Number: 501201301
    Recoil Spring
    Part Number: 501201301
      No Longer Available
  • M-9
    Damping Disc – Part Number: 501278301
    Damping Disc
    Part Number: 501278301
      No Longer Available
  • M-11
    Starter Rope – Part Number: 501218101
    Starter Rope
    Part Number: 501218101
      No Longer Available
  • M-12
    Sleeve – Part Number: 501556001
    Sleeve
    Part Number: 501556001
      No Longer Available
  • M-13
    Starter Housing – Part Number: 501683602
    Starter Housing
    Part Number: 501683602
      No Longer Available
  • M-14
    Decal – Part Number: 503532901
    Decal
    Part Number: 503532901
      No Longer Available
Page N
Page N Diagram and Parts List for 1987-06 Husqvarna Chainsaw
Page O
Page O Diagram and Parts List for 1987-06 Husqvarna Chainsaw
  • O-1
    Cylinder Cover Cpl Usa – Part Number: 501559508
    Cylinder Cover Cpl Usa
    Part Number: 501559508
      No Longer Available
  • O-2
    Washer – Part Number: 501586701
    Washer
    Part Number: 501586701
      No Longer Available
  • O-3
    Screw – Part Number: 501586501
    Screw
    Part Number: 501586501
      No Longer Available
  • O-4
    Carburetor Cover – Part Number: 501559807
    Carburetor Cover
    Part Number: 501559807
      No Longer Available
  • O-5
    Screw – Part Number: 503203228
    Screw
    Part Number: 503203228
      In Stock
    $5.95
  • O-6
    Covering Piece – Part Number: 501560002
    Covering Piece
    Part Number: 501560002
      No Longer Available
  • O-7
    Screw – Part Number: 501560501
    Screw
    Part Number: 501560501
      No Longer Available
  • O-8
    Pre-Screen – Part Number: 501614401
    Pre-Screen
    Part Number: 501614401
      No Longer Available
  • O-9
    Rubber Bushing – Part Number: 501822201
    Rubber Bushing
    Part Number: 501822201
      No Longer Available
  • O-10
    Washer – Part Number: 501586601
    Washer
    Part Number: 501586601
      No Longer Available
  • O-11
    Screw – Part Number: 501560501
    Screw
    Part Number: 501560501
      No Longer Available
  • O-12
    Cylinder Cover – Part Number: 501559602
    Cylinder Cover
    Part Number: 501559602
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
